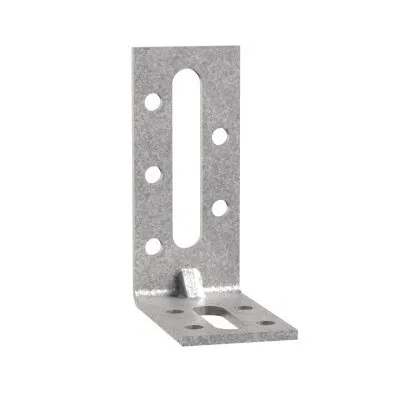

Équerres de fixation avec renfort - Réf. EFIXR853a

EN STOCK

Expédition immédiate disponible pour 60 unité(s).
Livré en 24/72h

59€⁸⁵

TTC / équerre

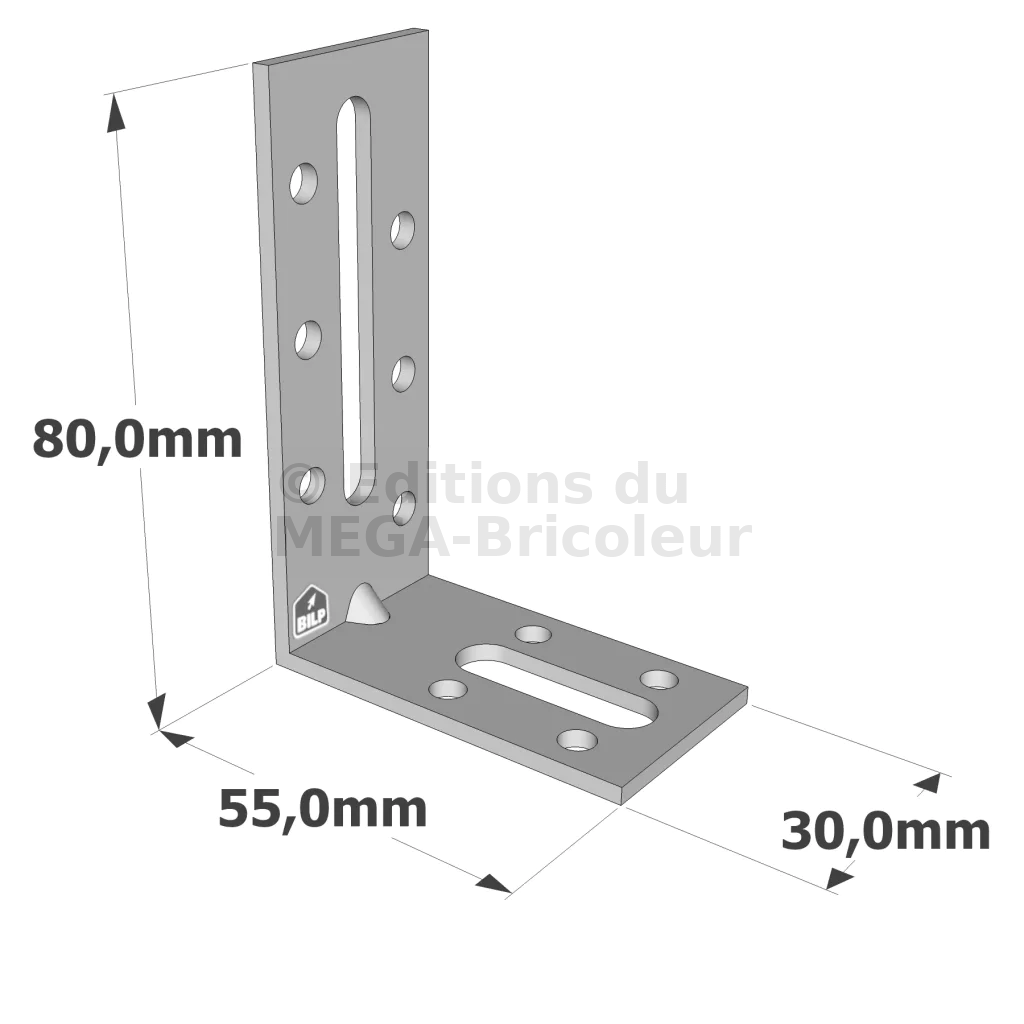

Profondeur :
- 55mm
Hauteur :
- 80mm
Conditionnement :
- 1 pièce
Autres choix

Référence
EFIXR853a
Fabrication
Française
Marque
SIMPSON Strong-Tie
Perçages Aile B
4Ø5 ; 1Ø8,5x30
Perçages Aile A
6Ø5
Code EAN
3523140201429
Largeur
30mm
Epaisseur
2.5mm

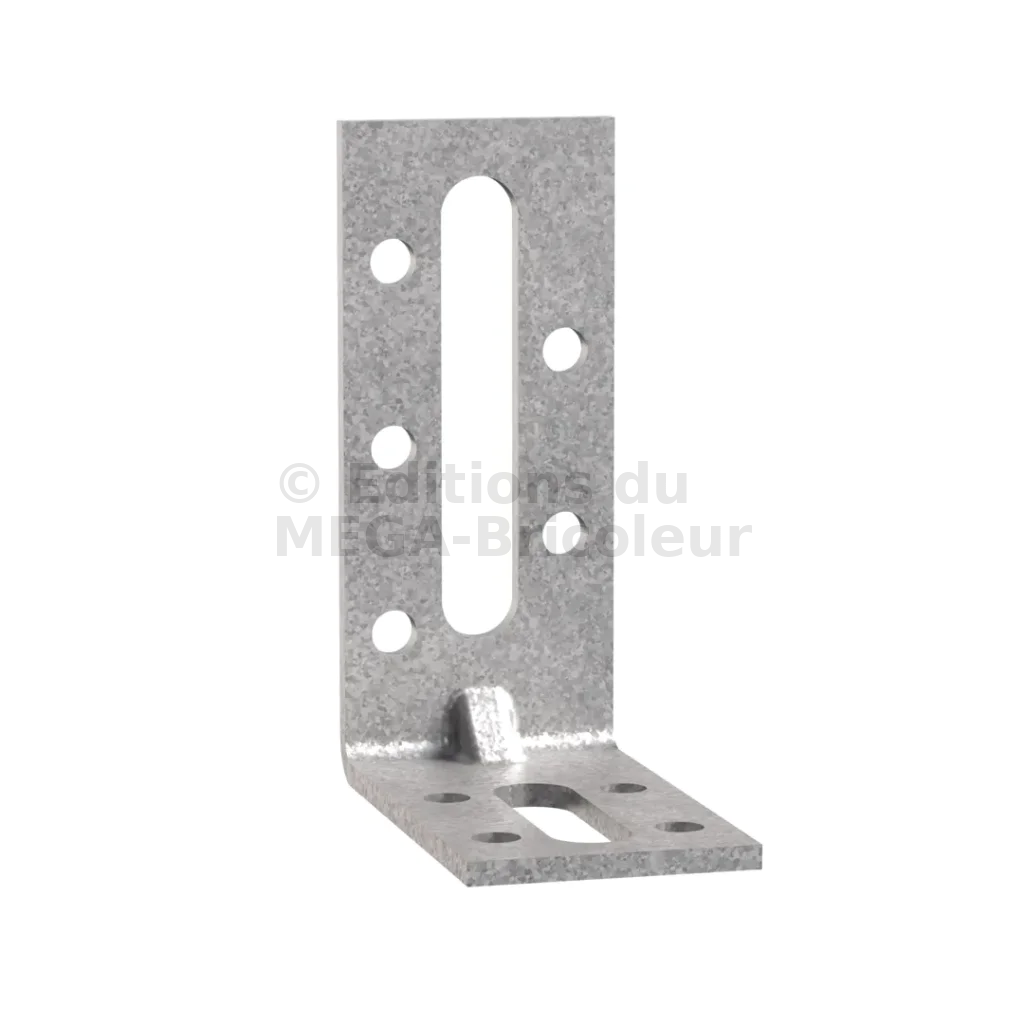

Équerre de fixation avec renfort

L’équerre de fixation EFIXR est destinée à tous les assemblages d‘agencement et de pose de menuiseries intérieures et extérieures. Le raidisseur de l‘EFIXR augmente la rigidité en particulier pour les grands modèles.

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 2 à 3 mm selon les modèles.

Avantages

Trous oblongs facilitant l’ajustement des assemblages,
Gamme large pour une variété d’utilisations,
Utilisable sur bois et sur béton.

Applications

Support

Porteur : bois, béton, métal, PVC.
Porté : bois, béton, métal, PVC.

Domaines d’utilisation

Huisseries.
Meubles, consoles,
Petites ossatures,
Encadrements de portes et fenêtres...

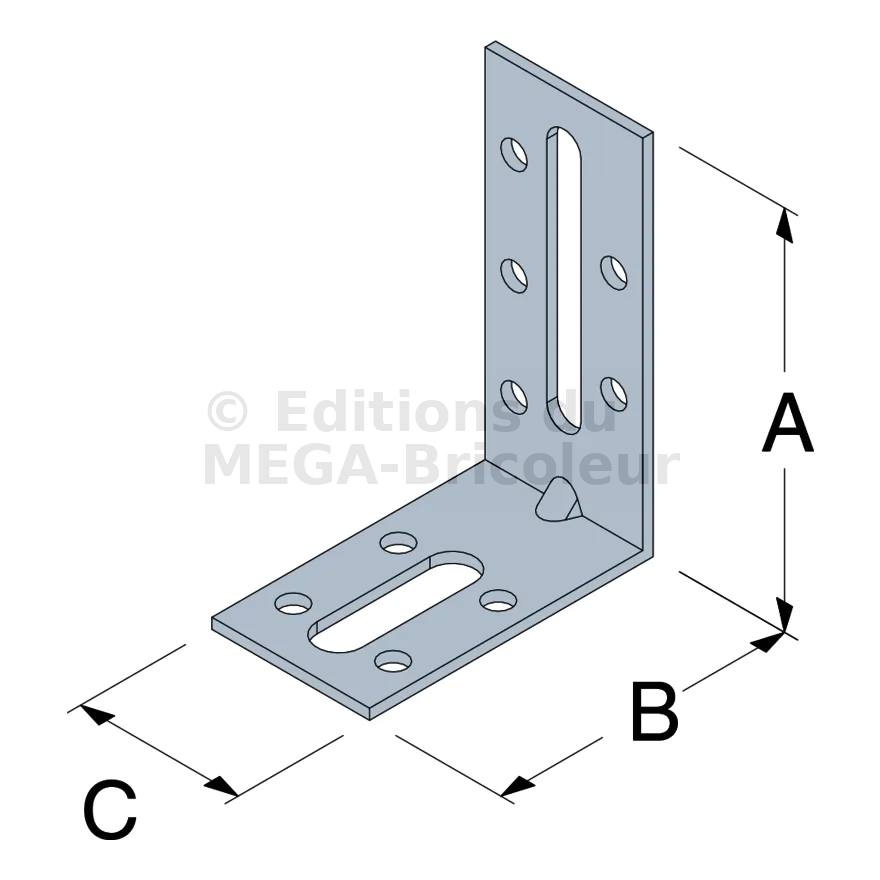

Dimensions et perçages

Références	Dimensions [mm]				Perçages Aile A						Perçages Aile B
	A	B	C	t	Ø5	Ø6.5x30	Ø6.5x45	Ø6.5x50	Ø6.5x55	Ø6.5x65	Ø5	Ø8,5x30
EFIXR553	50	54	30	2	4	1	-	-	-	-	4	1
EFIXR753	70	54	30	2	5	-	-	1	-	-	4	1
EFIXR853A	80	55	30	2.5	6	-	-	-	1	-	4	1
EFIXR1053	100	55	30	2.5	6	-	-	-	-	1	4	1
EFIXR1253	120	55	30	3	6	-	-	-	-	1	4	1
EFIXR1453	140	55	30	3	6	-	-	-	-	1	4	1
EFIXR1653	160	55	30	3	6	-	-	-	-	1	4	1

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Mise en œuvre

Fixations
Trous de pointes Ø5 mm et oblongs largeur 8.5 et 6.5 mm.

Sur bois :

Pointes annelées CNAØ4.0 mm,
Boulons.
Tirefonds.
Vis CSAØ5.0 mm,

Sur béton :

Chevilles à frapper HIPC 8-60/20.
Sur métal :
Boulons.
Vis autoforeuses.

Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
