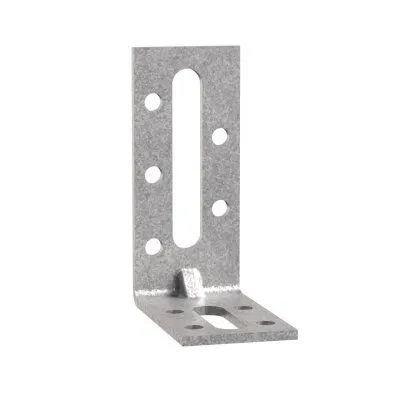

Équerres de fixation avec renfort - Réf. EFIXR1053
-
RéférenceEFIXR1053
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B4Ø5 ; 1Ø8,5x30
-
Perçages Aile A6Ø5 ; 1Ø6.5x65
-
Code EAN3523140225555
-

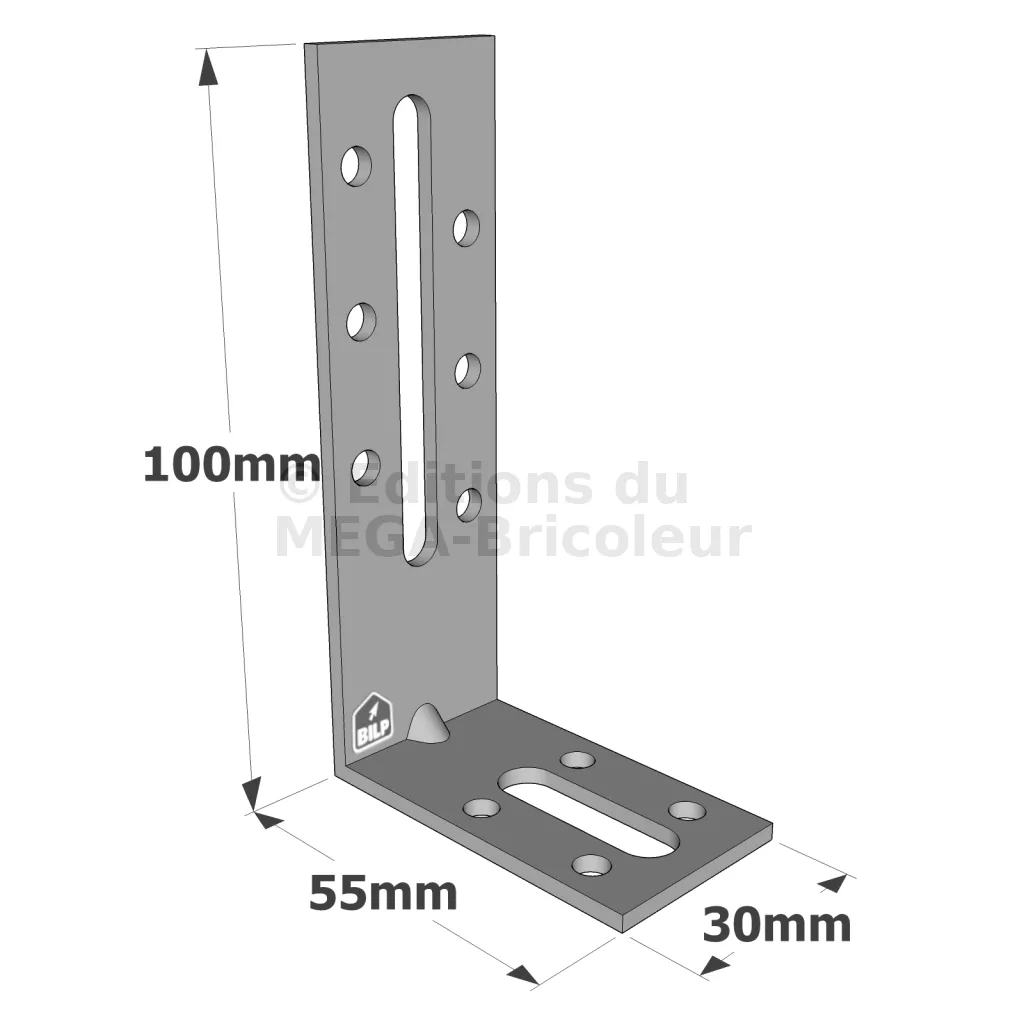

Largeur30mm
-
Epaisseur2.5mm

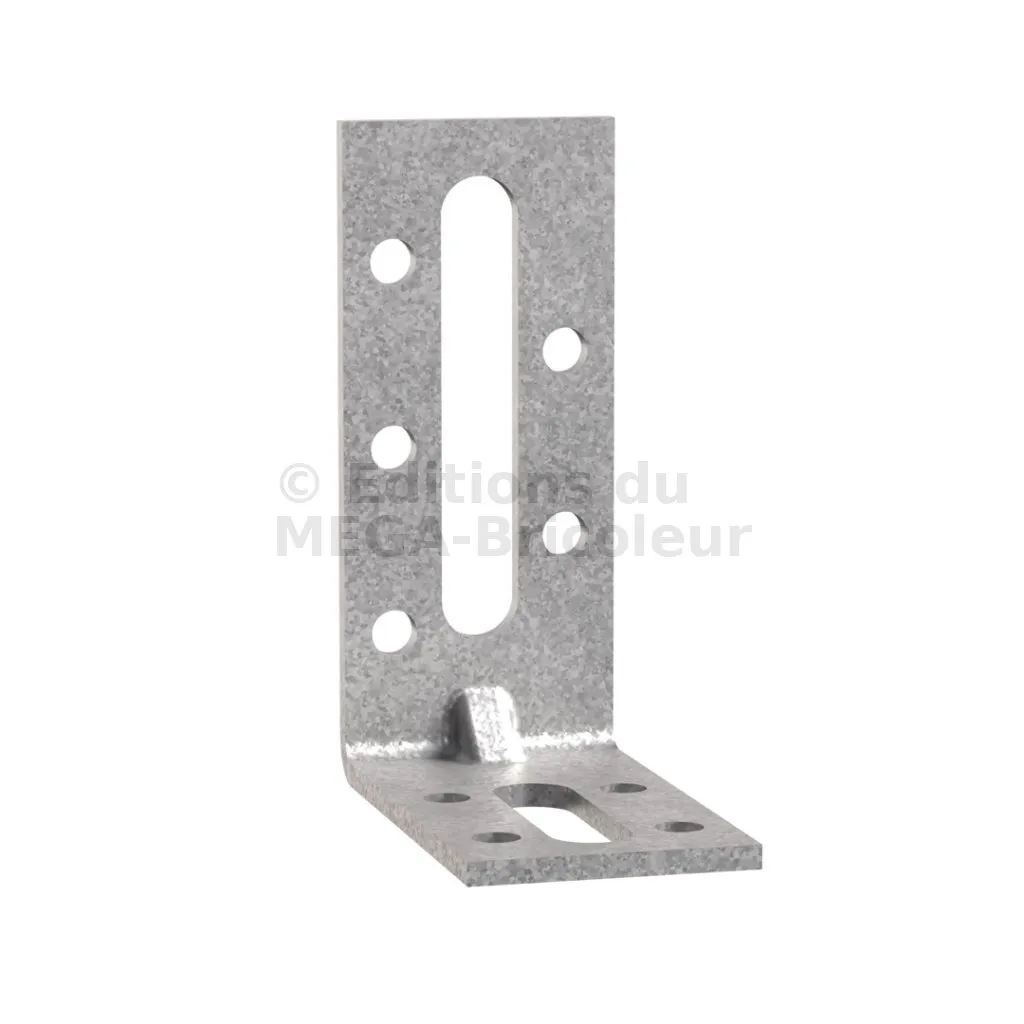

Équerre de fixation avec renfort
L’équerre de fixation EFIXR est destinée à tous les assemblages d‘agencement et de pose de menuiseries intérieures et extérieures. Le raidisseur de l‘EFIXR augmente la rigidité en particulier pour les grands modèles.
Caractéristiques
Matière
– Acier galvanisé S250GD + Z275 suivant NF EN 10346,
– Épaisseur : 2 à 3 mm selon les modèles.
Avantages
– Trous oblongs facilitant l’ajustement des assemblages,
– Gamme large pour une variété d’utilisations,
– Utilisable sur bois et sur béton.
Applications
Support
– Porteur : bois, béton, métal, PVC.
– Porté : bois, béton, métal, PVC.
Domaines d’utilisation
– Huisseries.
– Meubles, consoles,
– Petites ossatures,
– Encadrements de portes et fenêtres...

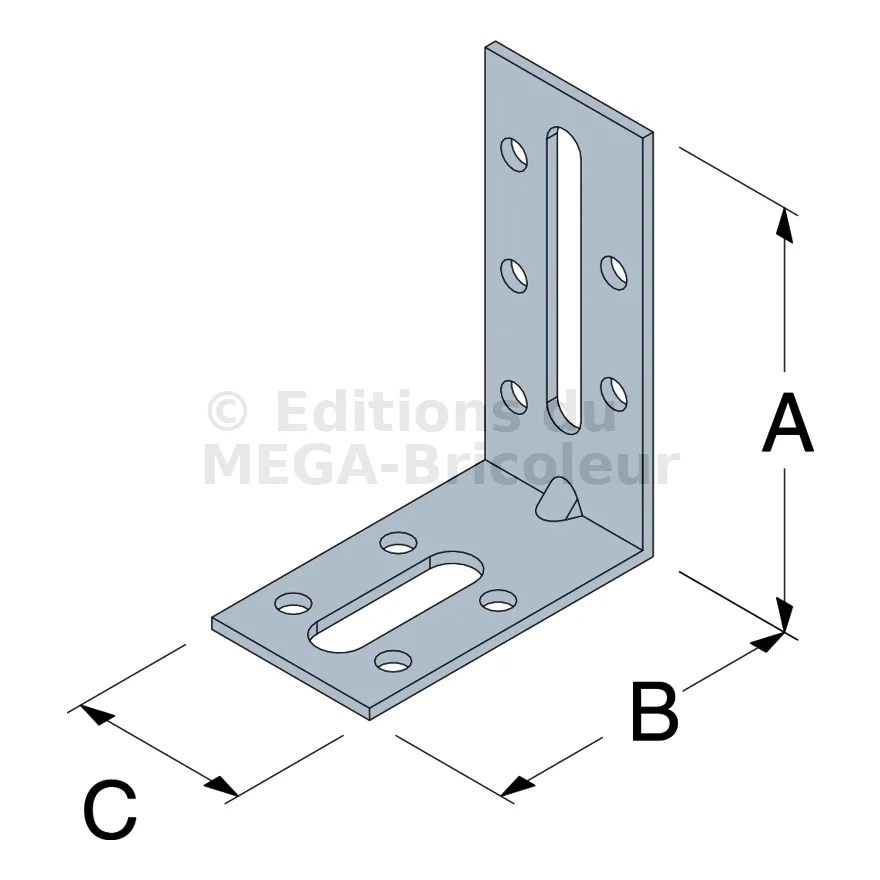

Dimensions et perçages
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø6.5x30 | Ø6.5x45 | Ø6.5x50 | Ø6.5x55 | Ø6.5x65 | Ø5 | Ø8,5x30 | |
EFIXR553 | 50 | 54 | 30 | 2 | 4 | 1 | - | - | - | - | 4 | 1 |
EFIXR753 | 70 | 54 | 30 | 2 | 5 | - | - | 1 | - | - | 4 | 1 |
EFIXR853A | 80 | 55 | 30 | 2.5 | 6 | - | - | - | 1 | - | 4 | 1 |
EFIXR1053 | 100 | 55 | 30 | 2.5 | 6 | - | - | - | - | 1 | 4 | 1 |
EFIXR1253 | 120 | 55 | 30 | 3 | 6 | - | - | - | - | 1 | 4 | 1 |
EFIXR1453 | 140 | 55 | 30 | 3 | 6 | - | - | - | - | 1 | 4 | 1 |
EFIXR1653 | 160 | 55 | 30 | 3 | 6 | - | - | - | - | 1 | 4 | 1 |
Mise en oeuvre
Fixations
Trous de pointes Ø5 mm et oblongs largeur 8.5 et 6.5 mm.
Sur bois :
– Pointes annelées CNAØ4.0 mm,
– Boulons.
– Tirefonds.
– Vis CSAØ5.0 mm,
Sur béton :
– Chevilles à frapper HIPC 8-60/20.
Sur métal :
– Boulons.
– Vis autoforeuses.
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
