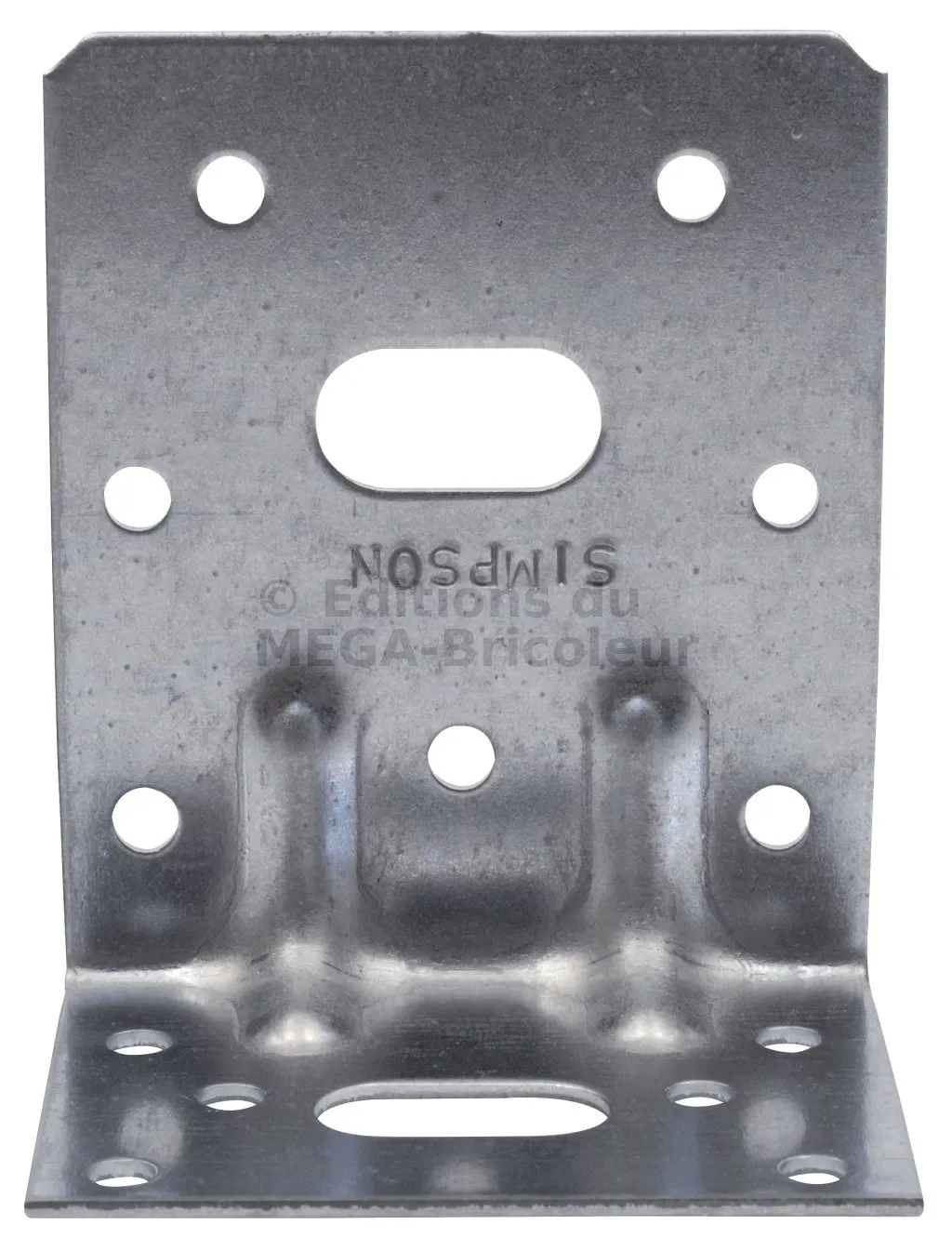

Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. E5/1.5

EN STOCK

Expédition immédiate disponible pour 160 unité(s).

0€⁶¹

HT / équerre

(0.73 € TTC)

Largeur :
- 65mm
Epaisseur :
- 1,5mm
Profondeur :
- 48mm
Hauteur :
- 75mm
Conditionnement :
- 1 pièce
Autres choix

Référence

E5/1.5
Fabrication

française
Marque

SIMPSON Strong-Tie
Matériau

Acier galvanisé S250GD + Z275 suivant NF EN 10346
Perçages Aile B

7Ø5 - 1Ø11x22
Perçages Aile C

6Ø5 - 1Ø11x22

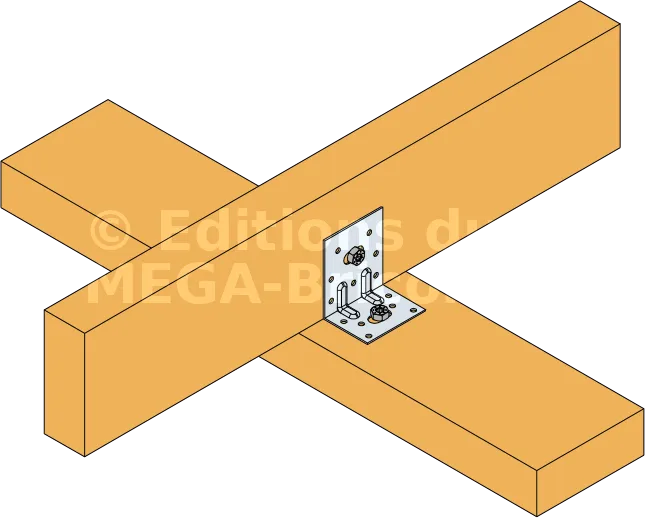

Fixation bois/bois - type poutre/poutre

Aile B : 7 ; Aile C : 6 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
Fixation bois/support rigide - type poutre/support rigide

Aile B : 7 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
Code EAN

3523140208220

Équerres renforcées CLASSIQUES

Les équerres renforcées CLASSIQUES répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0106
Agréments techniques : ETA-06/0106

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : de 1,5 à 3 mm selon les modèles.

Avantages :

Haute rigidité,
Polyvalence d’utilisations.

Applications

Support :

Porteur : bois massif, lamellé collé, béton, acier...
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d’utilisation :

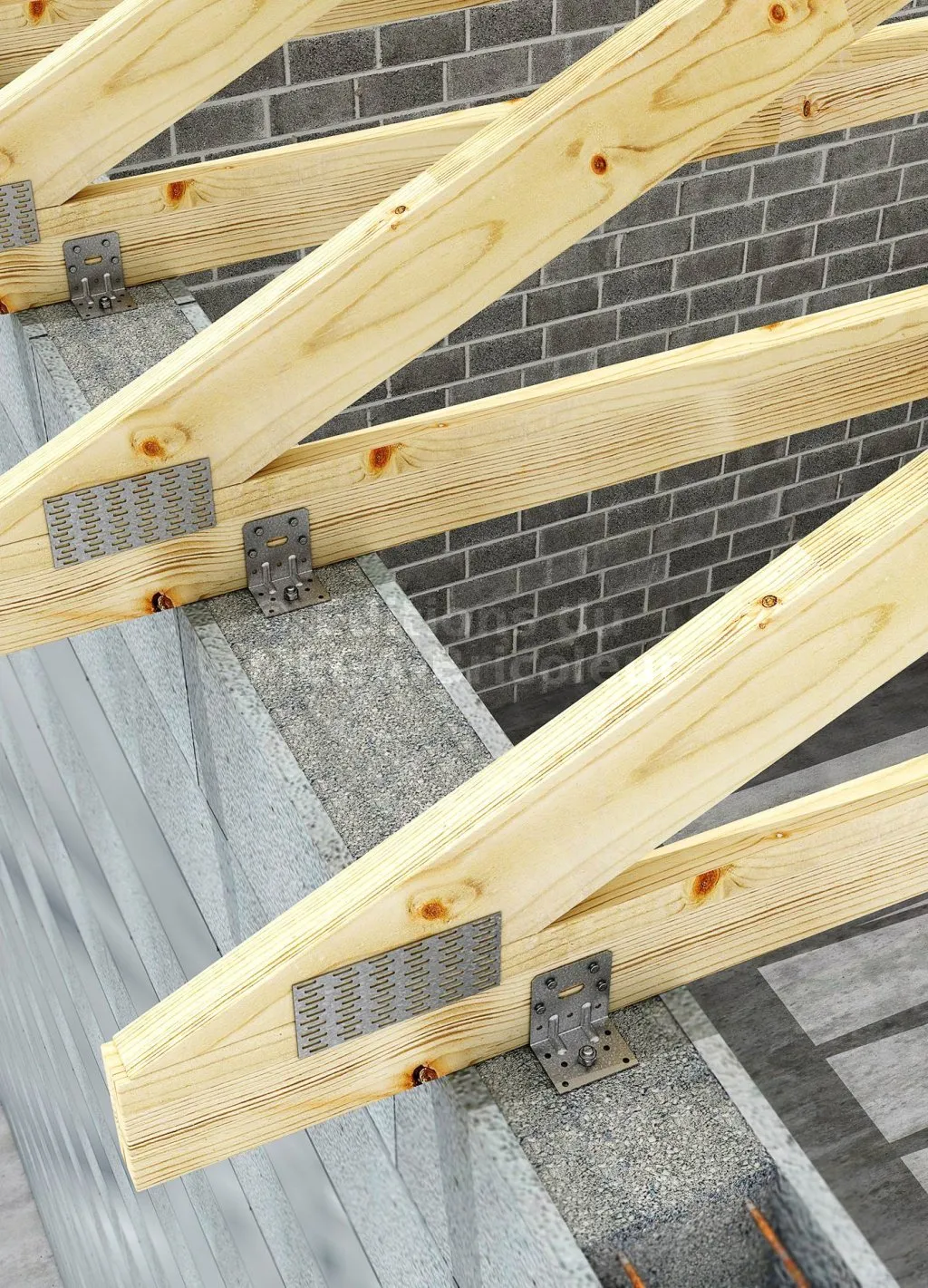

Fixation de fermettes,
Lisses et montants de bardage,
Ancrages de chevrons, consoles, chevêtres...

Dimensions et perçages

Références	Dimensions [mm]				Perçages Aile A			Perçages Aile B
	A	B	C	t	Ø5	Ø13	Ø11x22	Ø5	Ø11	Ø13	Ø11x22	Ø12x20
E5/1.5	75	48	65	1.5	7	-	1	6	-	-	1	-
E5/1.5/11.22/11	75	48	65	1.5	7	-	1	6	1	-	-	-
E5/2	75	48	65	2	7	-	1	6	-	-	1	-
E4/2.5	100	60	75	2.5	7	1	-	6	-	-	-	1
E6/2.5	120	60	75	2.5	11	1	-	6	-	-	-	1
E8/2.5	160	60	75	2.5	12	2	-	6	-	-	-	1
E14/2	80	50	75	2	8	1	-	4	-	1	-	-
E17/2	150	50	75	2	15	2	-	4	-	1	-	-
E19/3	150	50	75	3	15	2	-	4	-	1	-	-
E5/1.5/135*	75	48	65	1.5	7	-	1	6	-	-	1	-

Valeurs caractéristiques - connexion bois sur bois - clouage total - 2 équerres

Références	Valeurs caractéristiques - Connexion bois sur bois - Clouage total
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R1.k				R2.k = R3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E5/1.5	7	6	6.1	7.1	8.6	9.3	9.8	10.8	13	14
E5/1.5/11.22/11	7	6	6.1	7.1	8.6	9.3	9.8	10.8	13	14
E5/2	7	6	6.1	7.1	8.6	9.8	9.8	10.8	13	14
E4/2.5	8	6	5.5	6.3	7.2	7.6	7.6	8.3	10.1	10.7
E6/2.5	11	6	5.5	6.3	7.2	7.6	9.4	10.3	12.5	13.3
E8/2.5	13	6	5.5	6.3	7.2	7.6	10	11	13.3	14.2
E14/2	8	4	4.2	5.1	6.7	8.4	5.3	5.8	7.7	9.7
E17/2	15	4	4.9	5.6	6.7	7.4	8.2	9	10.9	11.6
E19/3	15	4	4.9	5.6	6.7	7.4	8.2	9	10.7	11.4

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

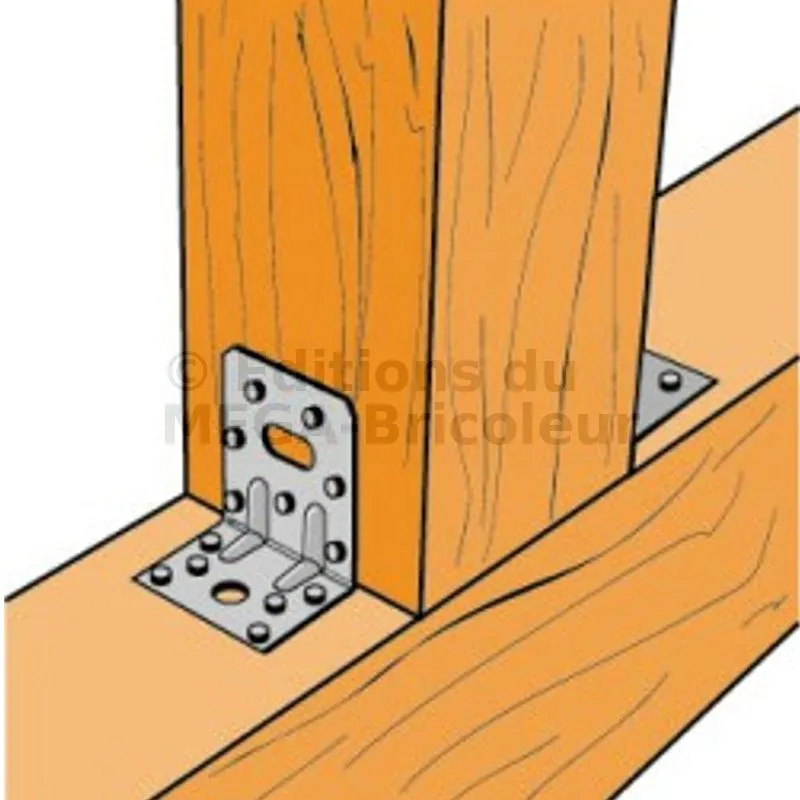

Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres

Références	Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R1.k				R2.k = R3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA Ø4.0x50	CNA4.0x60
E6/2.5	8	6	4.1	5	6.6	8.3	5.3	6.3	9	9.6
E8/2.5	10	6	4.2	5	6.7	8.3	6.2	7.5	11.5	12.1
E17/2	12	4	4.2	5.1	6.7	8.3	6.7	7.3	10.7	11.3
E19/3	12	4	4.2	5.1	6.7	8.3	6.5	7.1	10.7	11.4

Valeurs caractéristiques - Connexion bois sur support rigide - 2 équerres

Références	Valeurs caractéristiques - Bois sur support rigide
	Fixations				Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A		Aile B		R1.k				R2.k = R3.k
	Qté	Type	Qté	Type	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E5/1.5	7	CNA	1	Ø10	6.6	6.6	6.6	6.6	-*	-*	-*	-*
E5/1.5/11.22/11	7	CNA	1	Ø10	6.6	6.6	6.6	6.6	5.8	6.7	8.6	9.9
E5/2	7	CNA	1	Ø10	8.4	8.4	8.4	8.4	-*	-*	-*	-*
E4/2.5	8	CNA	1	Ø10	12.6	12.6	12.6	12.6	-*	-*	-*	-*
E6/2.5	11	CNA	1	Ø10	12.6	12.6	12.6	12.6	-*	-*	-*	-*
E8/2.5	13	CNA	1	Ø10	12.7	12.7	12.7	12.7	-*	-*	-*	-*
E14/2	8	CNA	1	Ø10	3.6	4.4	5	6.3	3.4	4.1	5.5	6.9
E17/2	15	CNA	1	Ø10	15.2	15.2	15.2	15.2	5.8	6.6	8.3	9.4
E19/3	15	CNA	1	Ø10	28.1	28.1	28.1	28.1	8.1	9.2	11.6	13

* Aucune reprise de charge car appui glissant

Valeurs caractéristiques - connexion poteau bois sur support rigide - 2 Equerres

Références	Valeurs caractéristiques - Bois sur support rigide
	Fixations				Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A		Aile B		R1.k				R2.k = R3.k
	Qté	Type	Qté	Type	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E6/2.5	8	CNA	1	Ø10	3.3	4	5.3	6.6	-*	-*	-*	-*
E8/2.5	10	CNA	1	Ø10	3.3	4	5.3	6.6	-*	-*	-*	-*
E17/2	12	CNA	1	Ø12	10.2	12.4	12.6	15.8	3.4	3.7	5.3	5.6
E19/3	12	CNA	1	Ø12	10	12.2	15.3	19.2	5.9	6.5	10	10.7

* Aucune reprise de charge car appui glissant

Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Equerres

Références	Valeurs Caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres
	Fixations				Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
	Aile A		Aile B		R1.k
	Quantité	Type	Quantité	Type	SSH10x40
E5/1.5	1	SSH	1	SSH	3.1
E5/1.5/11.22/11	1	SSH	1	SSH	3.1

Valeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 Equerres

Références	Valeurs Caractéristiques - Bois sur béton - Vis connecteurs Ø10 - 2 équerres
	Fixations				Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
	Aile A		Aile B		R1.k
	Quantité	Type	Quantité	Type	SSH10x40
E5/1.5	1	SSH	1	SSH	3.1
E5/1.5/11.22/11	1	SSH	1	SSH	3.1

Fixations
Sur bois :

Pointes annelées CNA Ø4.0x35 ou CNA Ø4.0x50 mm.
Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
Boulons.
Tirefonds.

Sur béton :

Support béton plein :

Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35.

Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.

Sur acier :

Boulons.

Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Informations
Le saviez-vous ?

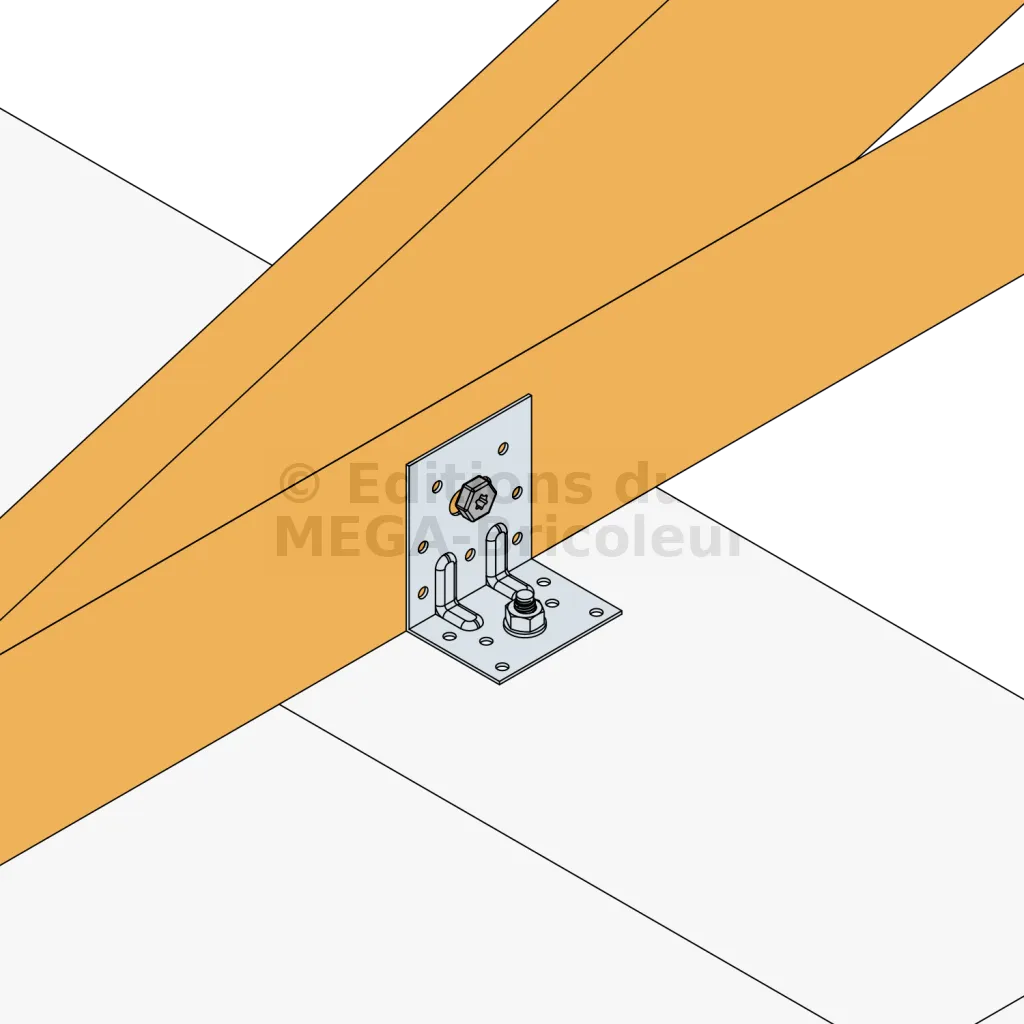

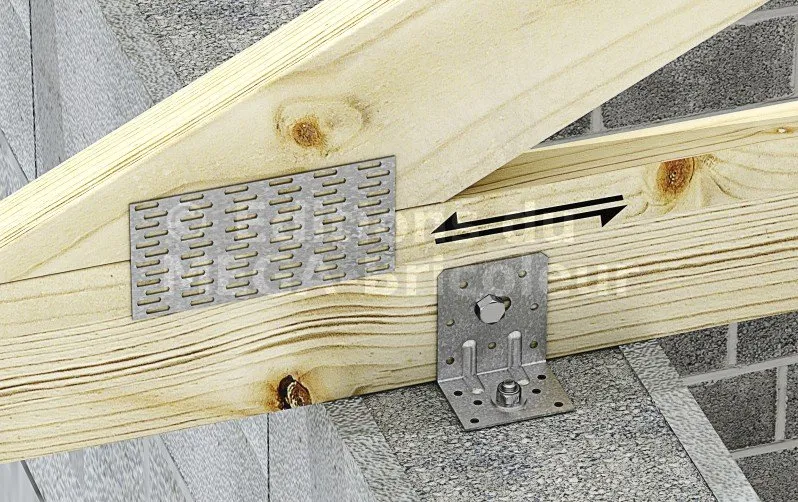

Dans le cas d’un déplacement calculé de la ferme de plus de 6 mm, il faut alors réaliser un appui glissant. Le glissement est autorisé par le trou oblong situé sur nos équerres (source DTU 31.3, P3/5.3.3)

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
