Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. ABR9020_50
-
RéférenceABR9020_50
-
Epaisseur2mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
-
MarqueSIMPSON Strong-Tie
-
Largeur (A)65mm
-
Profondeur (C)88mm
-
Fixation bois/acier - poutre bois sur acier - clouage partielAile A : 8 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 4 ; type : Boulons
-
Perçages Aile A10Ø5 ; 1Ø11
-
Fixation BOIS/BOIS - clouage partielAile A : 4 ; Aile B : 6 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
-
Perçages Aile B10Ø5 ; 1Ø13
-
Fixation BOIS/BOIS - clouage totalAile A : 8 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
-
Code EAN5701953354305

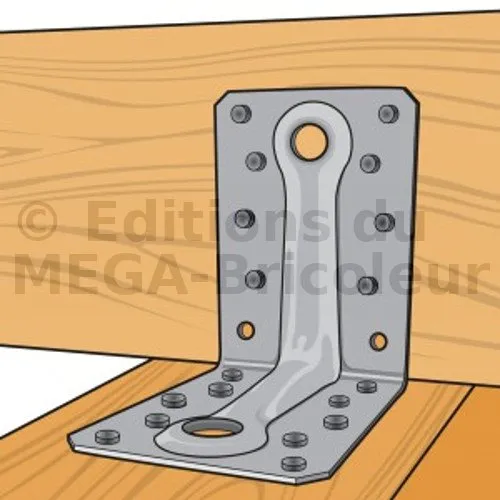

Équerres hypers RENFORCEES

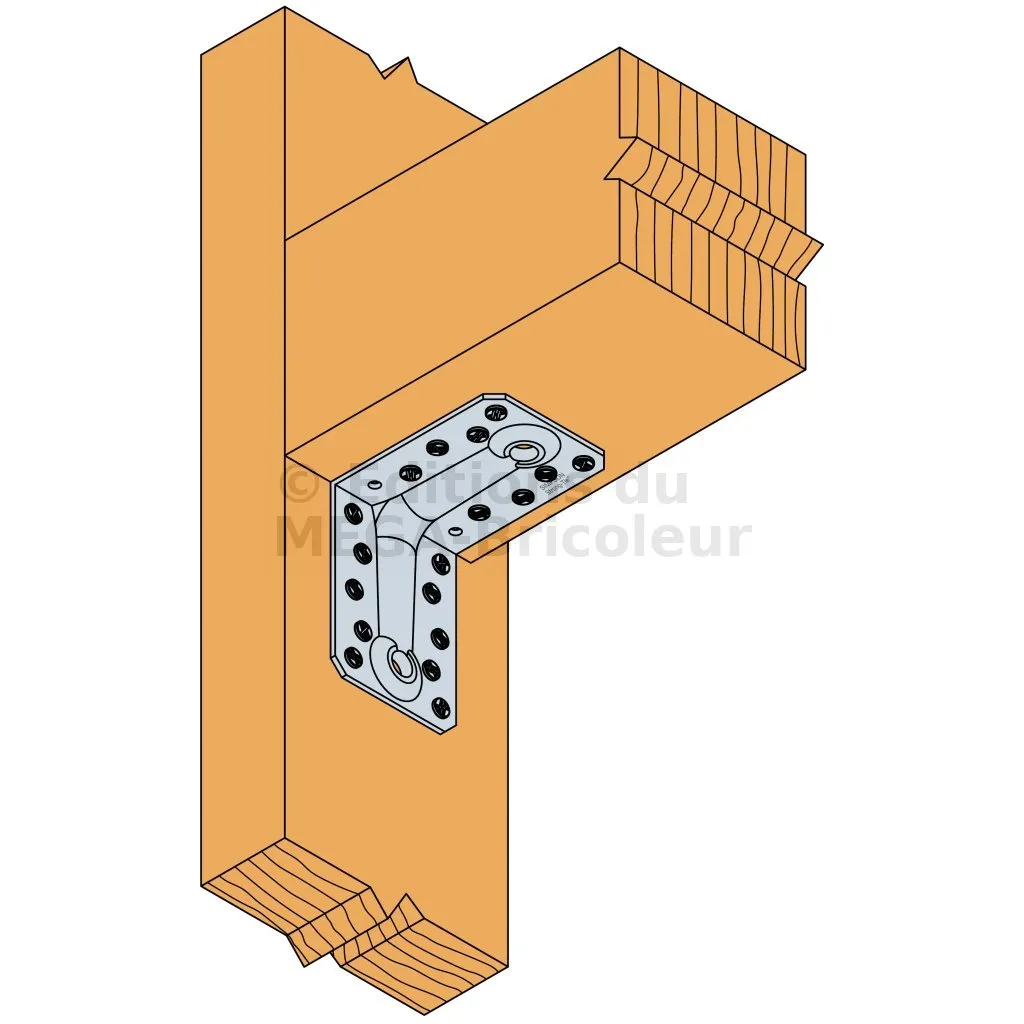

Les équerres hypers renforcées sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques
Agréments techniques : ETA-06/0106
Déclarations de performance : FR-DoP-e06/0106
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1.5mm à 2.5mm.
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier...
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres...

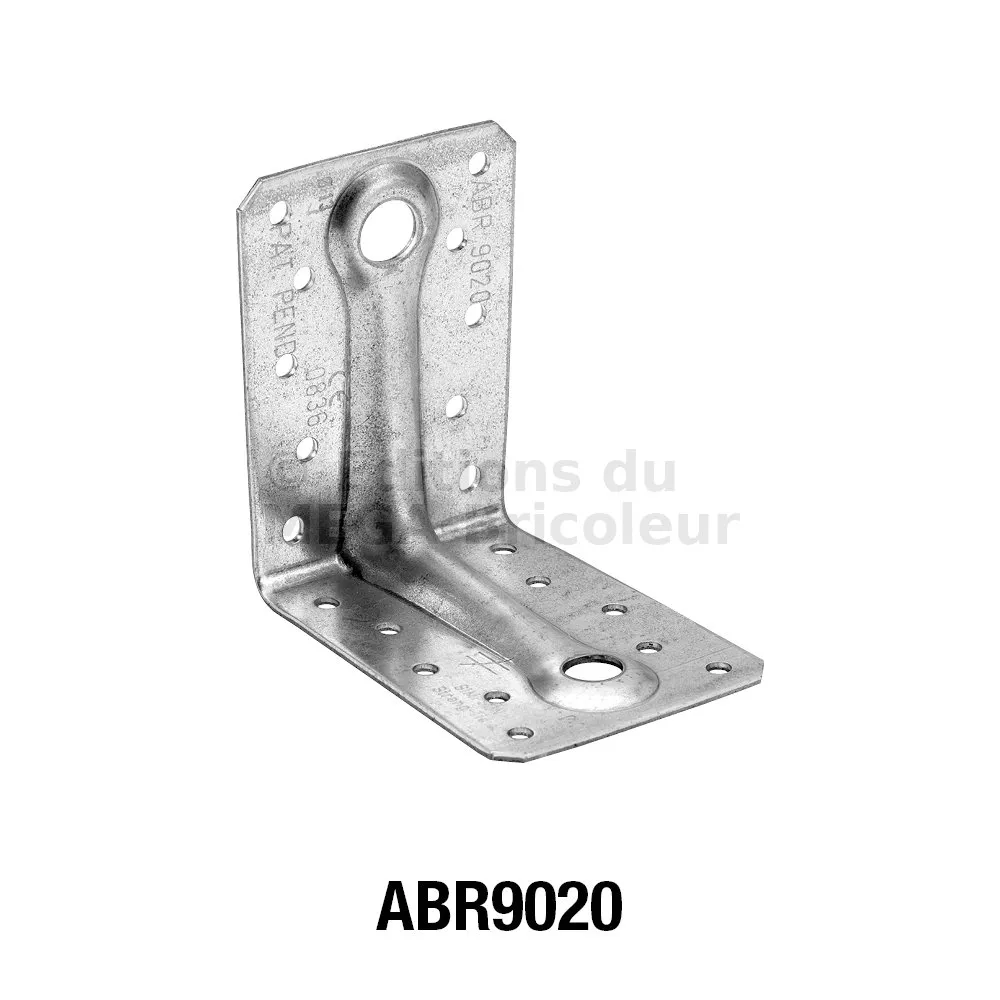

Équerres renforcées ABR9020

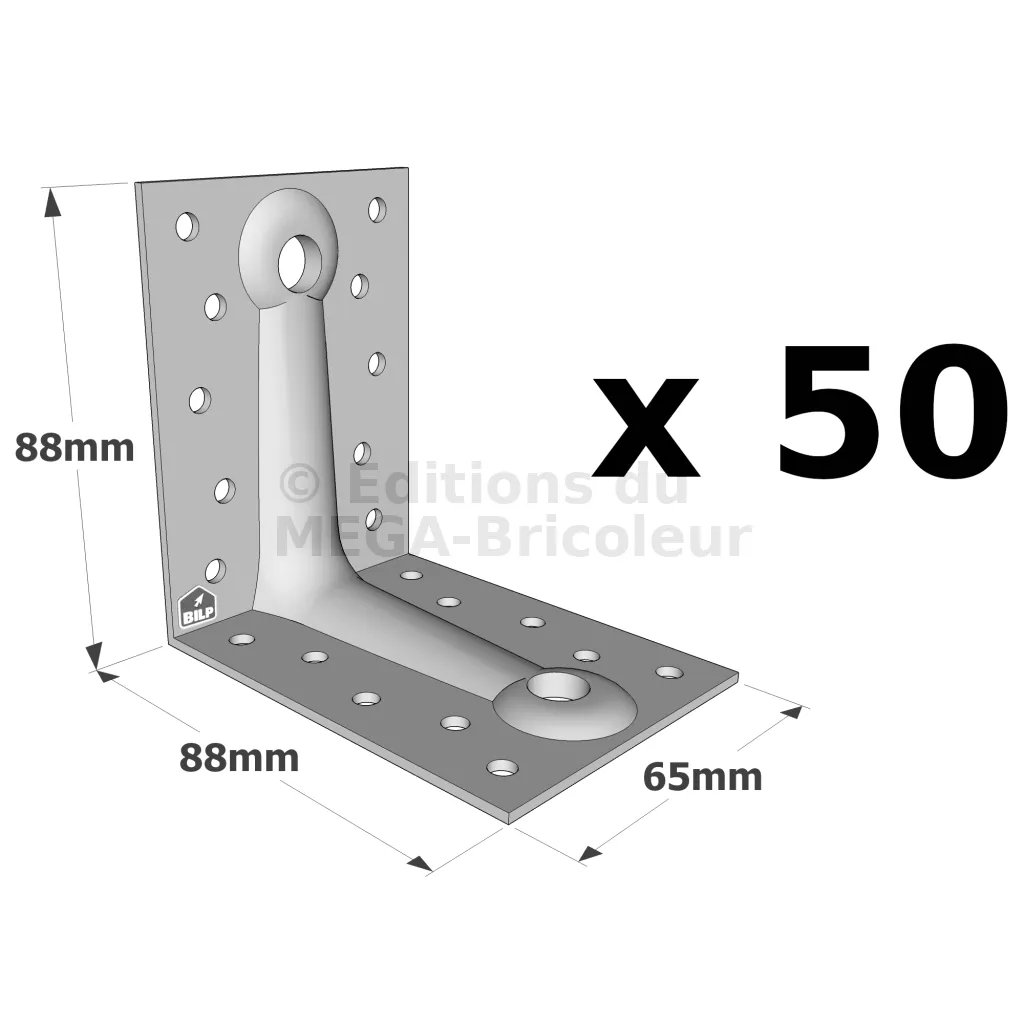

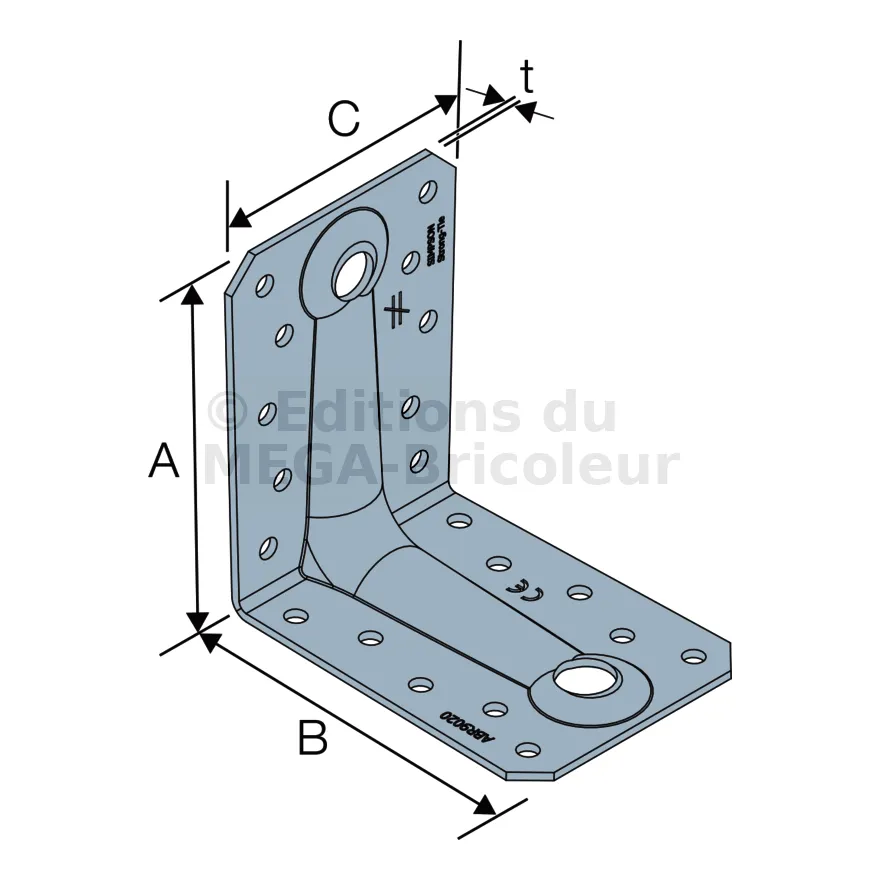

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø7 | Ø11 | Ø14 | Ø5 | Ø9 | Ø13 | Ø14 | |
ABR9020 | 88 | 88 | 65 | 2 | 10 | - | 1 | - | 10 | - | 1 | - |
Charges combinées
Notes techniques
Informations techniques

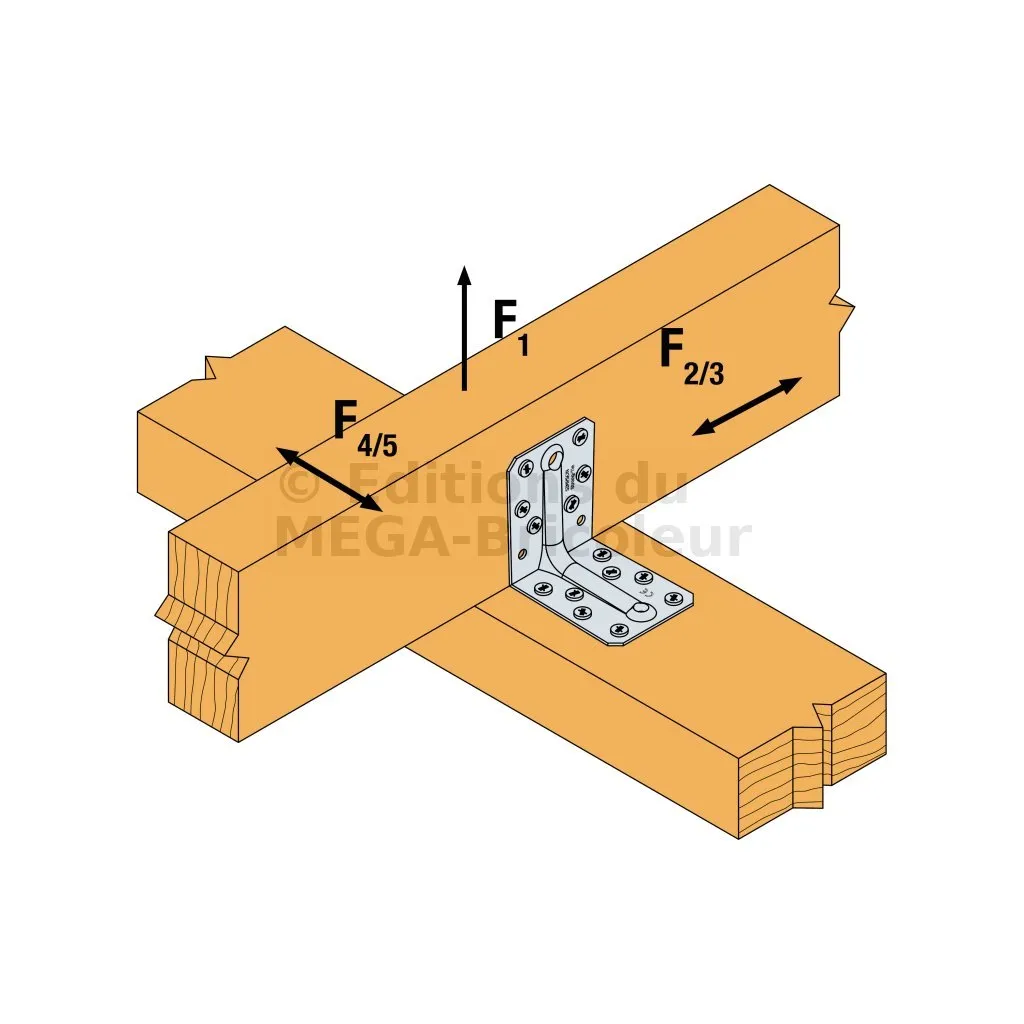

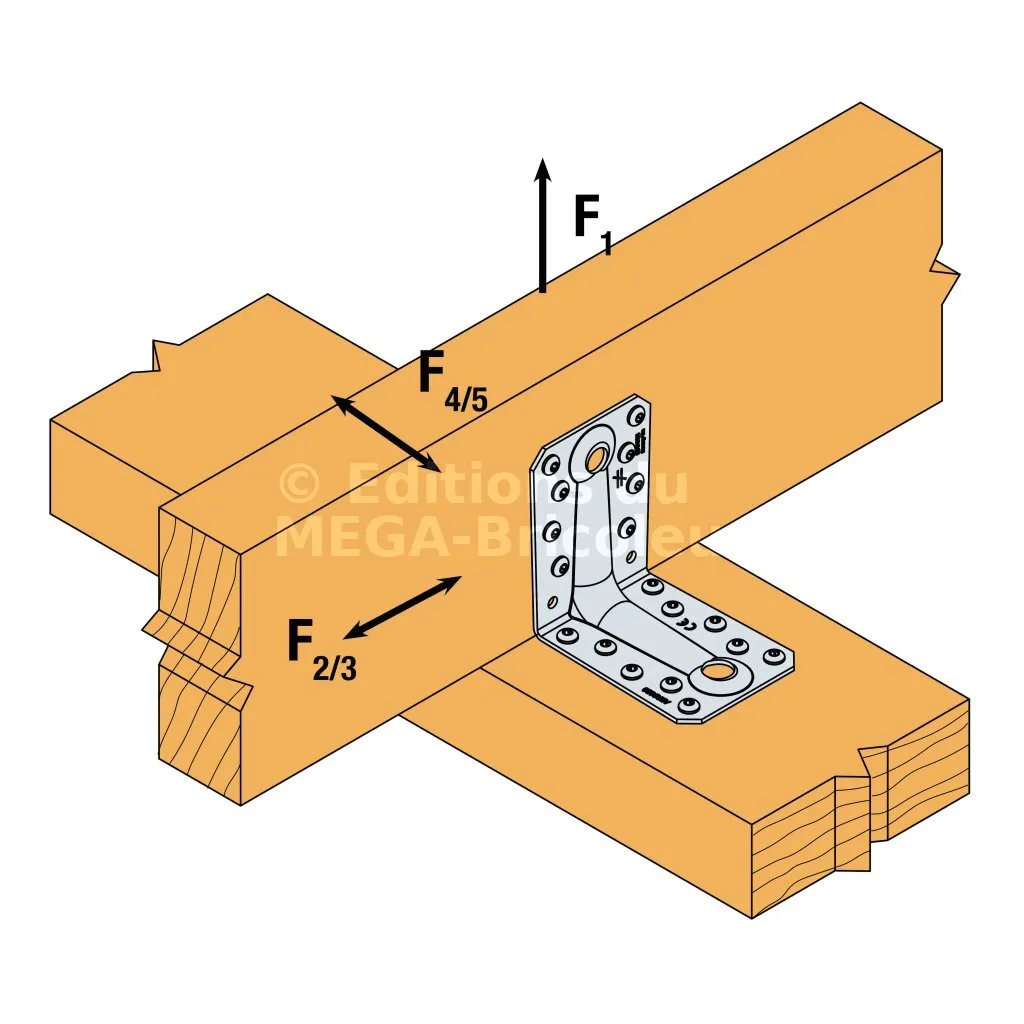

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.

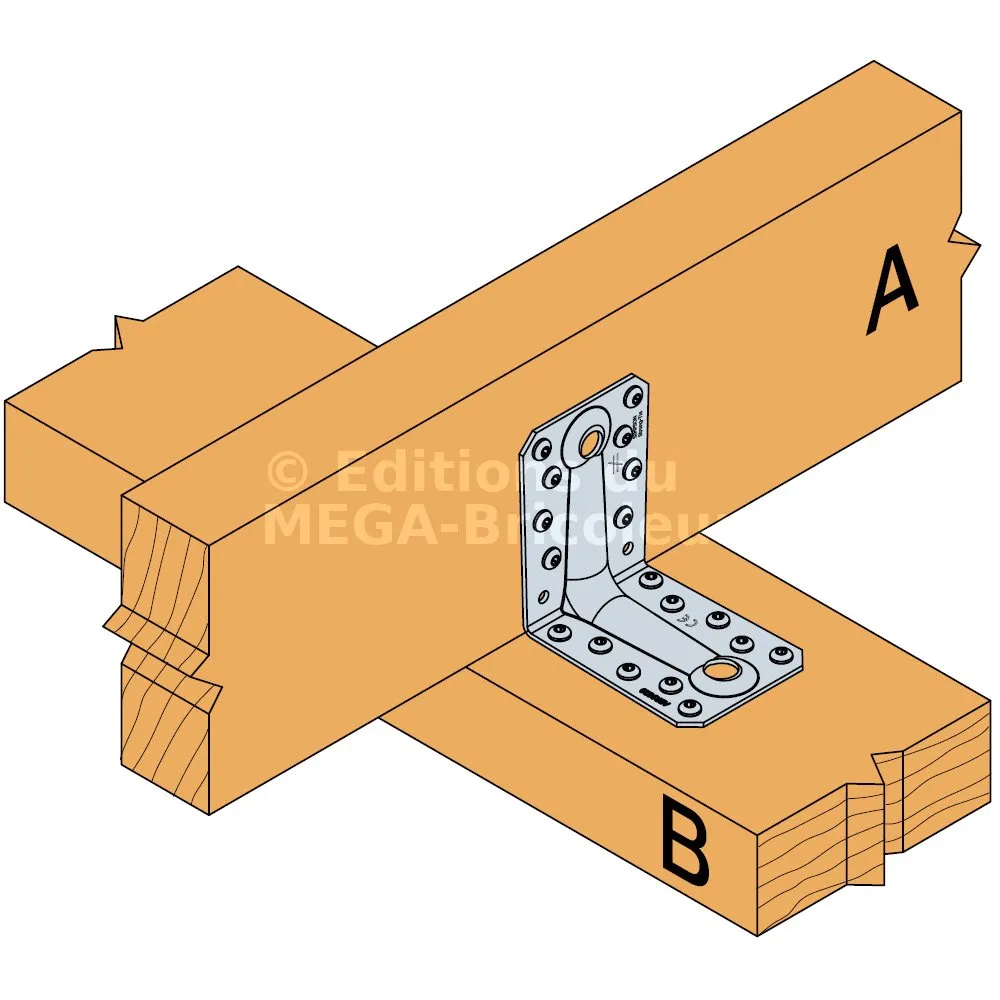

Mise en oeuvre
Fixations
Sur bois :
- Pointes annelées CNAØ4.0x35mm ou CNAØ4.0x50mm.
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
- Boulons.
- Tirefonds.
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.
Sur acier :
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

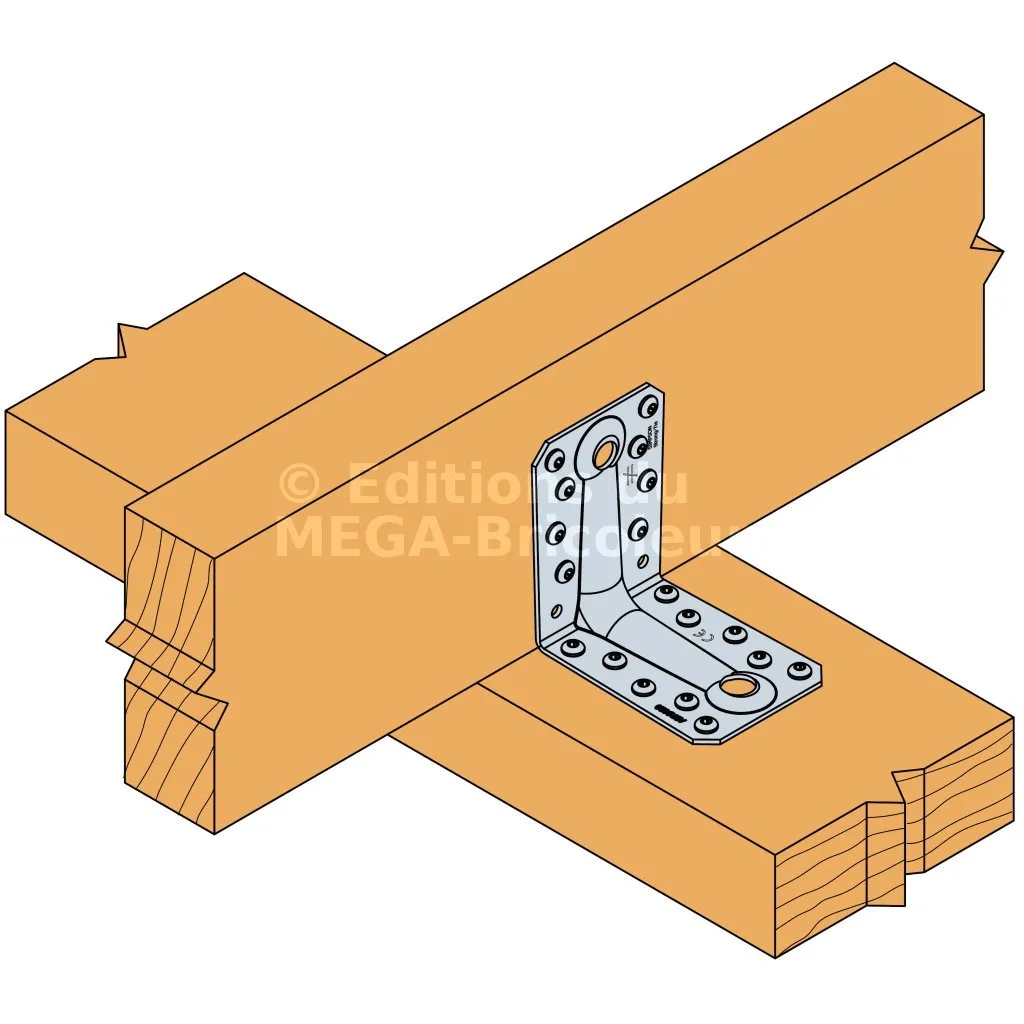

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k* | ||||||||||
Quantité | Quantité | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CNA4.0x35 | CNA4.0x40 | |
ABR9020 | 8 | 10 | 9.68 | 10.78 | 11.92 | 14.9 | 13.1 | 9.43 | 10.33 | 12.23 | 13.01 | 10.4 | 4,6 / kmod^0,7 | - |
* b = 75 mm et e = 130 mm
Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerres
Références | Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
Quantité | Quantité | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
ABR9020 | 4 | 6 | 4.9 | 5.89 | 7.82 | 9.78 | 5.9 | 6.48 | 7.62 | 8.11 |

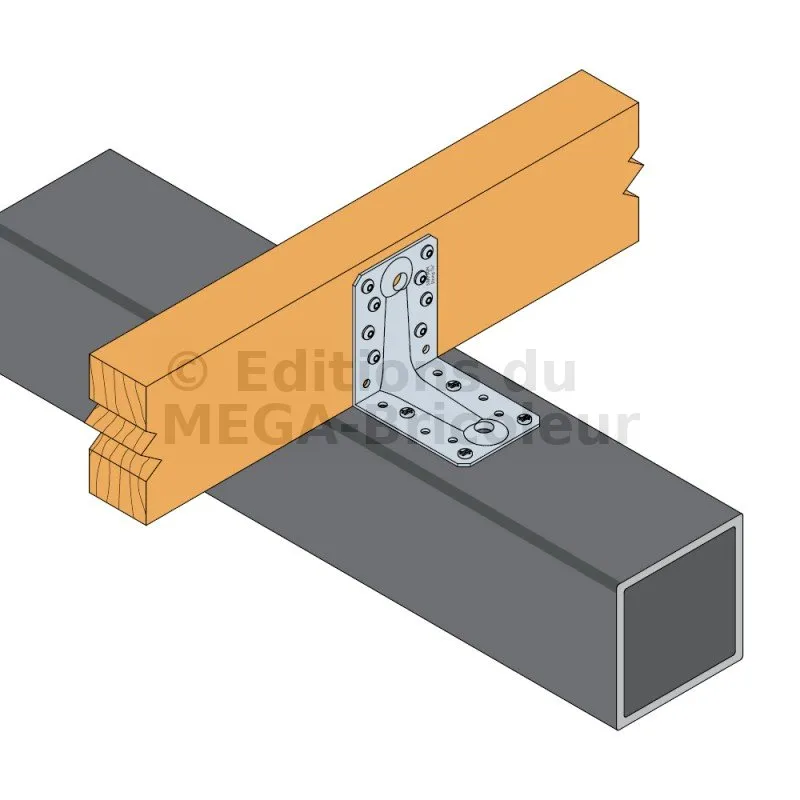

Valeurs caractéristiques - Connexion poutre bois sur acier 6 mm - 2 équerres - Clouage partiel
Références | Valeurs caractéristiques - Connexion poutre bois sur acier 6 mm - 2 équerres - Clouage partiel | ||||
---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | ||||
Aile A | Aile B | R1.k | |||
Quantité | Type | Quantité | Type | CNA4.0x60 | |
ABR9020 | 8 | CNA | 4 | PDPA-75 | 12.1 |
