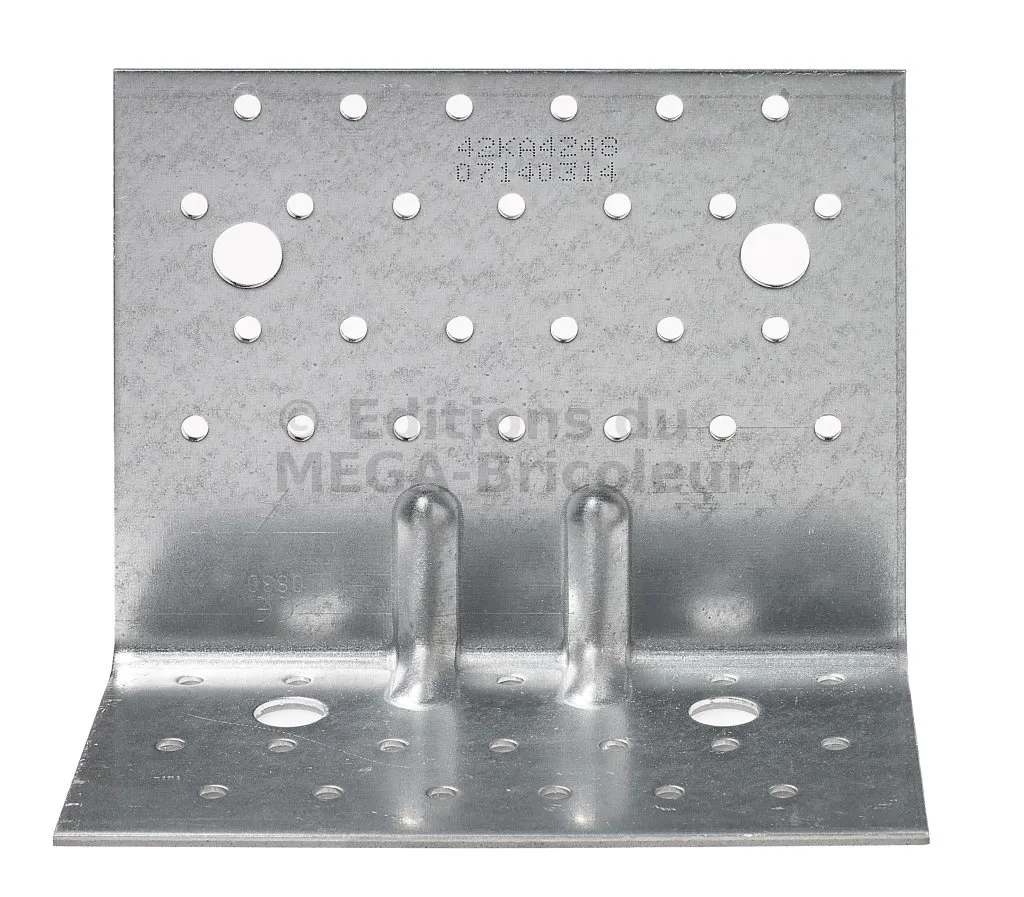

Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. AG922_10
-
RéférenceAG922_10
-
Epaisseur2,5mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
-
MarqueSIMPSON Strong-Tie
-
Largeur (A)150mm
-
Profondeur (C)79mm
-
Perçages Aile A26Ø5 - 2Ø13
-
Perçages Aile B18Ø5 - 2Ø13
-
Code EAN5701953354305
-
Fixation bois/support rigide - type poteau/support rigideAile A : 12 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 2 - type : boulon Ø12
-
Fixation bois/support rigide - type poutre/support rigideAile A : 16 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 2 - type : boulon Ø12
-
Fixation bois/bois - type poutre/poutreAile A : 16 ; Aile B : 13 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
Équerres hypers RENFORCEES

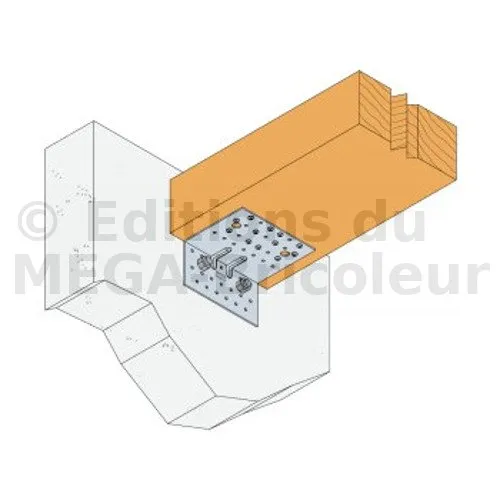

Les équerres hypers renforcées sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques
Agréments techniques : ETA-06/0106
Déclarations de performance : FR-DoP-e06/0106
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1.5mm à 2.5mm.
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier...
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres...
Équerre large renforcée AG922

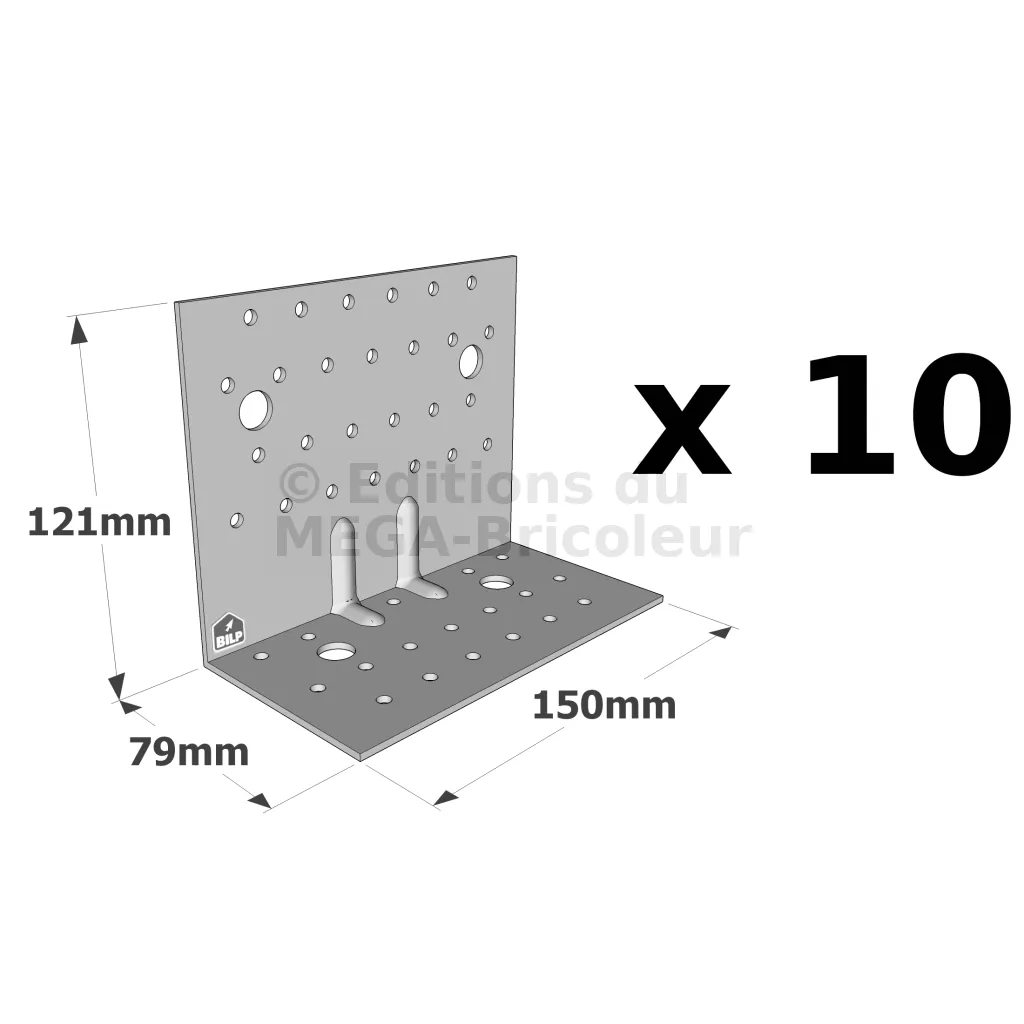

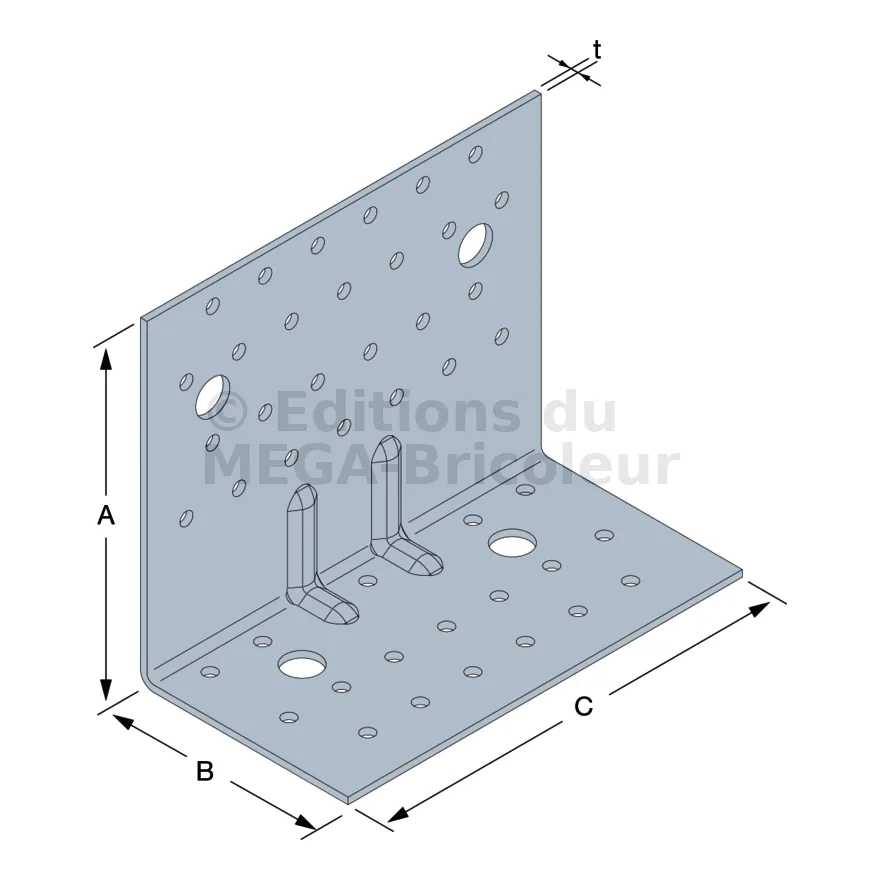

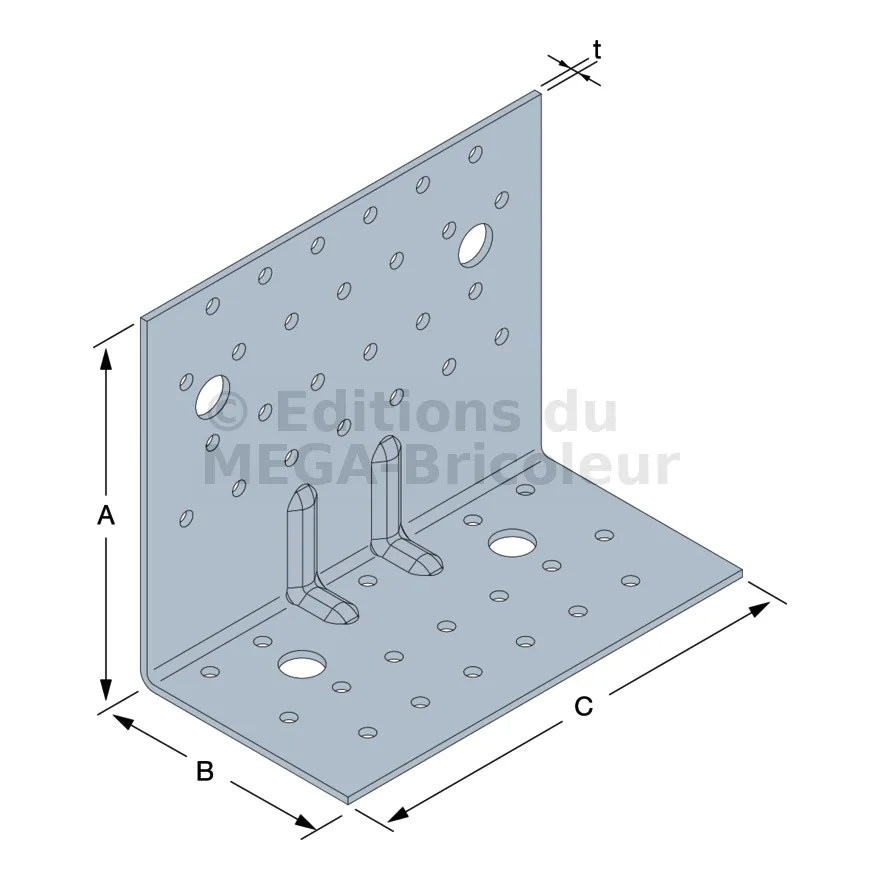

Dimensions
Références | Dimensions en mm | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | |
AG922 | 121 | 79 | 150 | 2.5 | 26 | 2 | 18 | 2 |
L’AG922 est un produit issus de la gamme Aginco/Armobois
Mise en oeuvre
Fixations

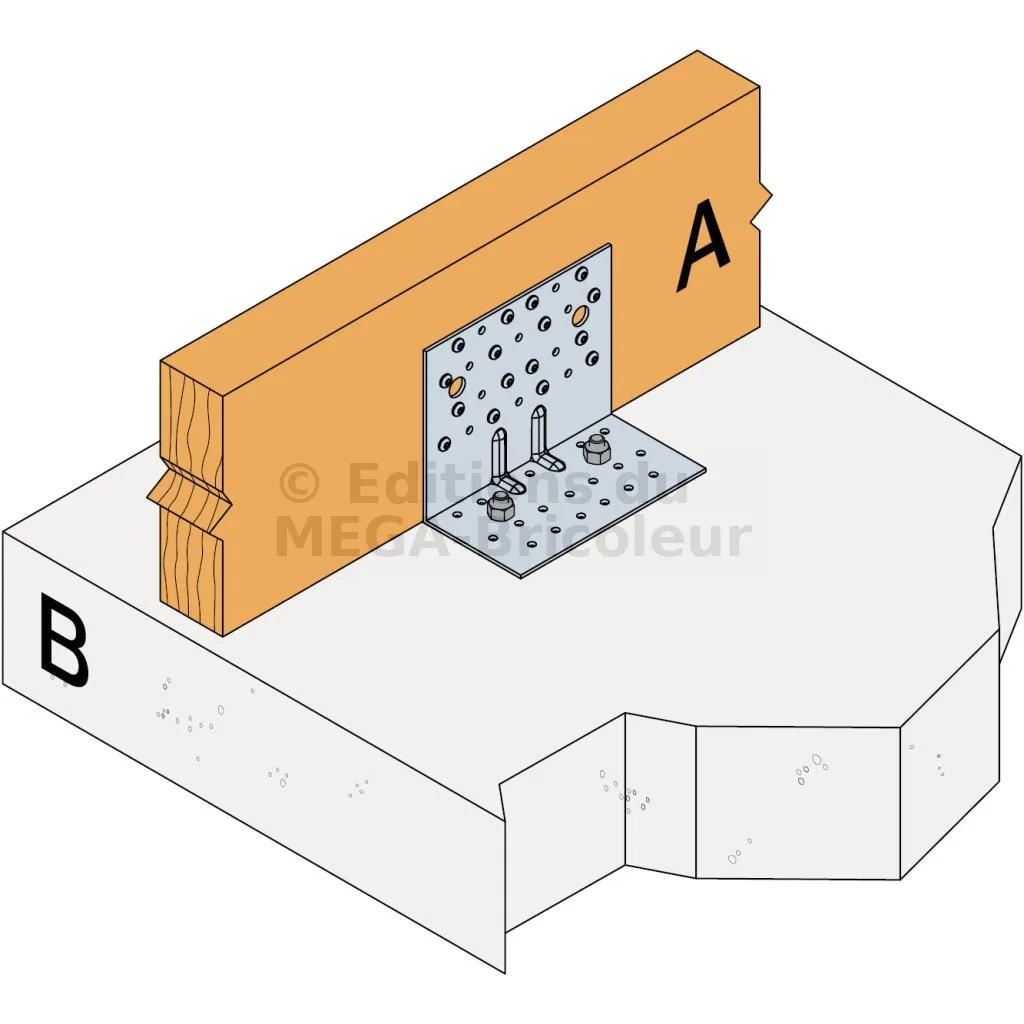

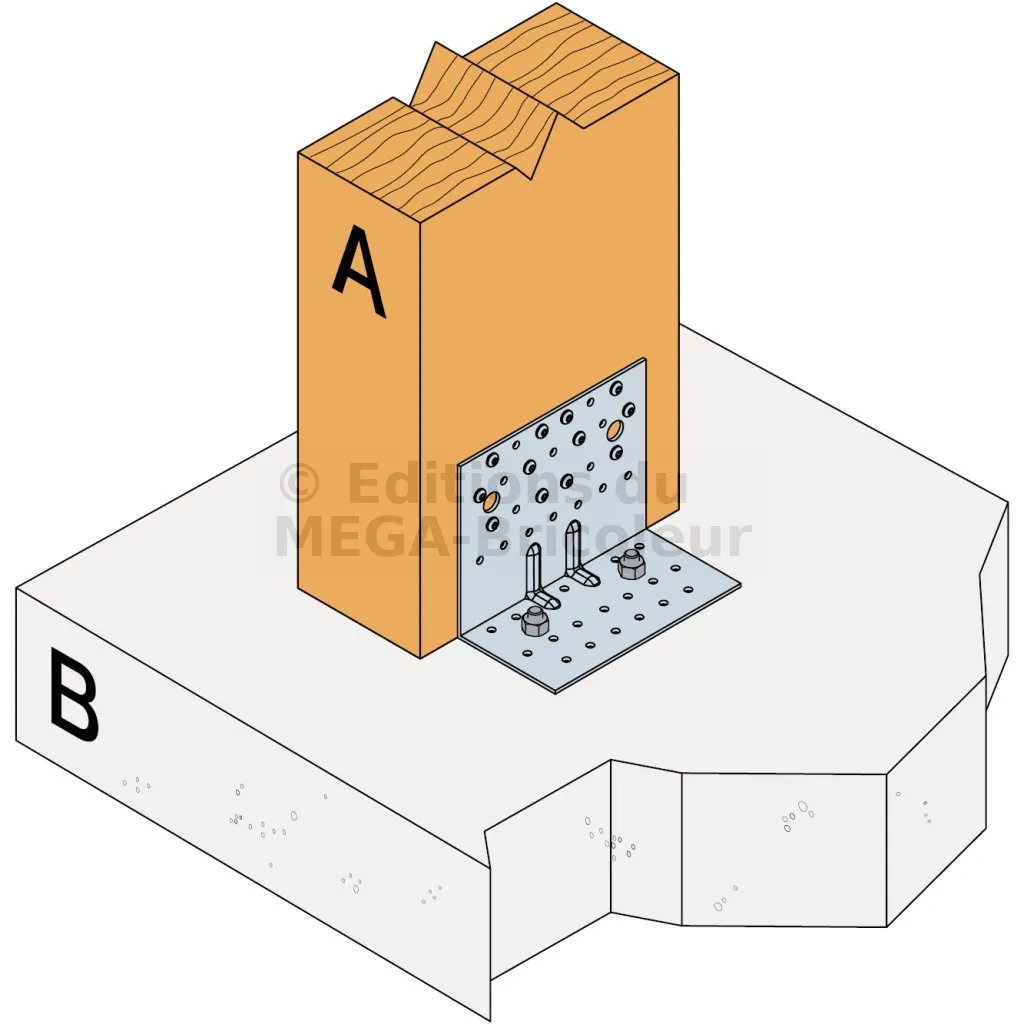

Sur bois :
- Pointes annelées CNAØ4.0x35mm ou CNAØ4.0x50mm.
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
- Boulons.
- Tirefonds.
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.
Sur acier :
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

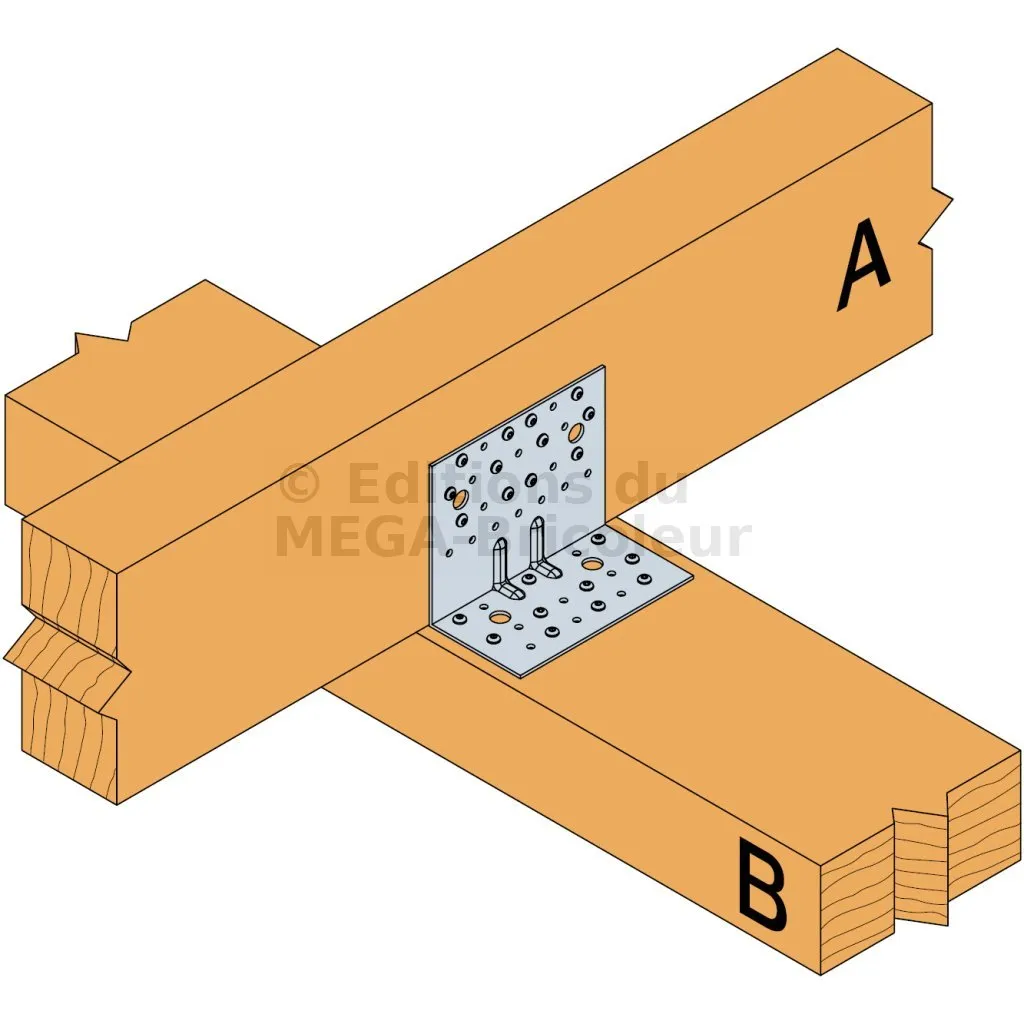

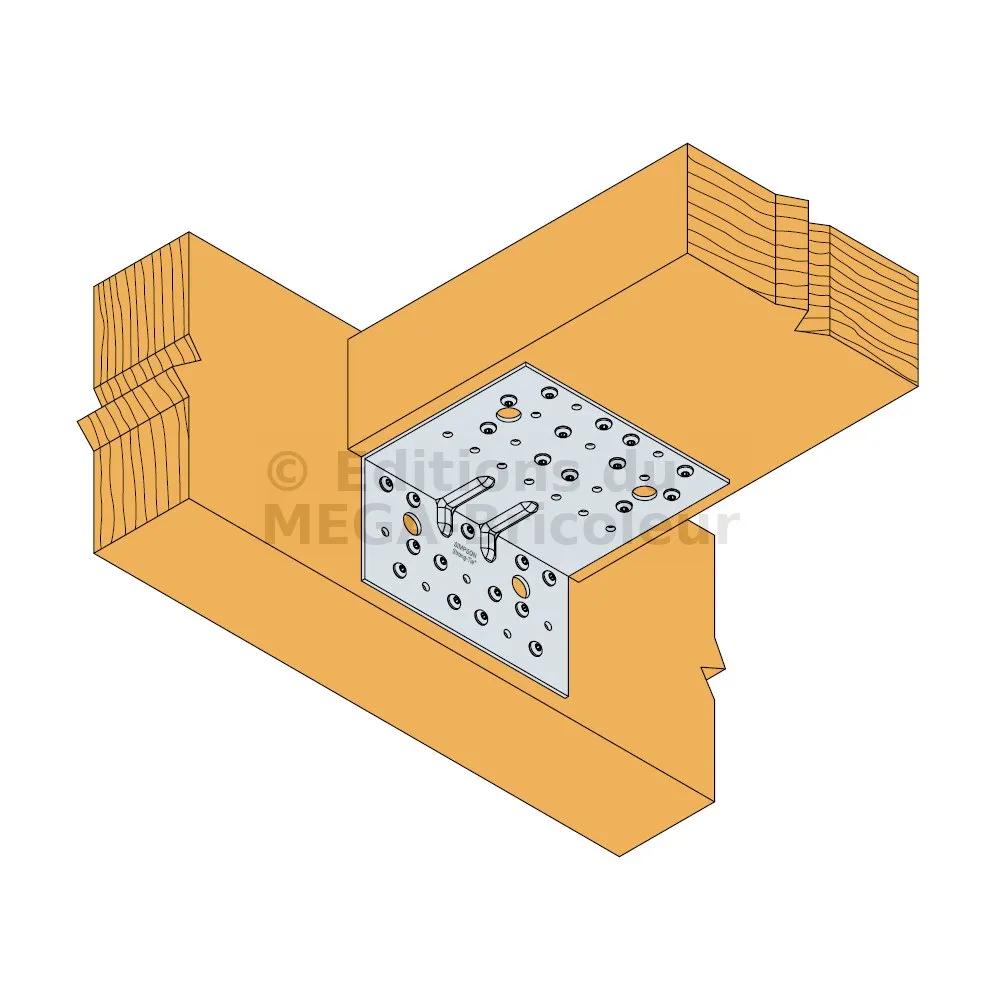

Valeurs caractéristiques - Connexion Bois sur bois type poutre/poutre - 2 équerres
Références | Valeurs caractéristiques - Connexion bois sur bois | |||
---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||
Aile A | Aile B | R1.k | R2.k = R3.k | |
Quantité | Quantité | CNA4.0x50 | CNA4.0x50 | |
AG922 | 16 | 13 | 18.5 | 29.5 |
Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres
Références | Valeurs Caractéristiques [kN] | |
---|---|---|
Traction [F1] | Cisaillement [F2=F3] | |
CNA4.0x50 | CNA4.0x50 | |
AG922 | 18.5 | - |

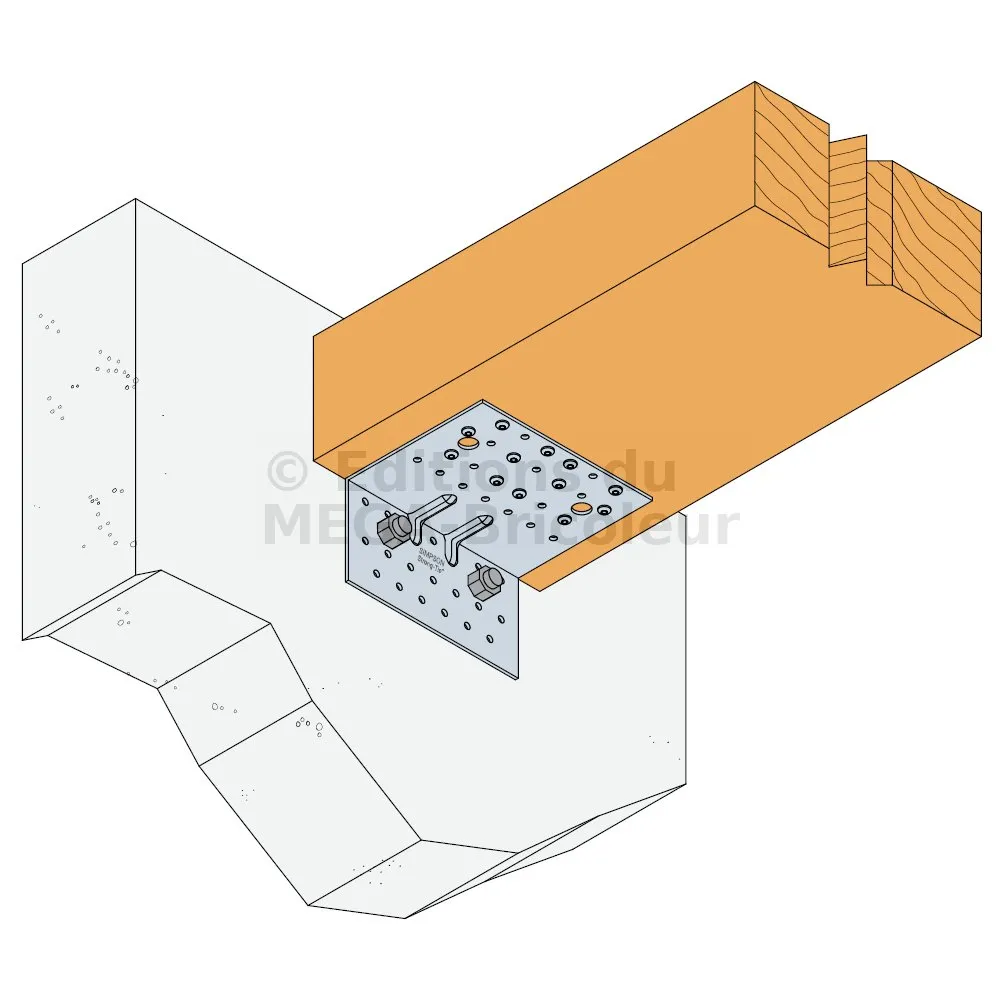

Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres
Références | Valeurs caractéristiques - Bois sur support rigide | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||
Quantité | Type | Quantité | Type | CNA4.0x50 | CNA4.0x50 | |
AG922 | 16 | CNA* | 2 | Ø12 | 30.6 | 48.2 |
* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Valeurs caractéristiques - Connexion poteau bois sur support rigide - 2 équerres
Références | Valeurs caractéristiques - Connexion poteau bois sur support rigide | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||
Quantité | Type | Quantité | Type | CNA4.0x50 | CNA4.0x50 | |
AG922 | 12 | CNA* | 2 | Ø12 | 37.5 | 10.6 |
* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Configuration F4
Références | Valeurs caractéristiques - Connexion bois sur bois | ||||
---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | ||||
Aile A | Aile B | R4.k | |||
Quantité | Quantité | CNA4.0x50 | |||
AG922 | 12 | 13 | 22.6 |
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Configuration F4
Références | Valeurs Caractéristiques - Connexion bois sur support rigide | ||||
---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | ||||
Aile A | Aile B | R4.k | |||
Quantité | Type | Quantité | Type | CNA4.0x50 | |
AG922 | 12 | CNA* | 2 | Ø12 | 24.8 |
Notes techniques
Informations techniques
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
