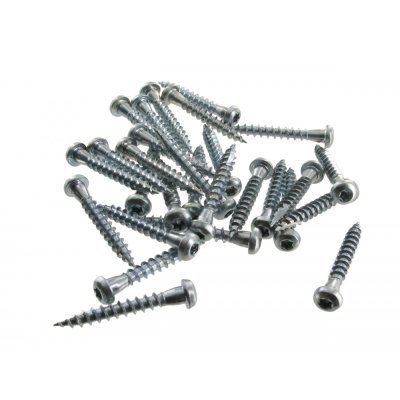

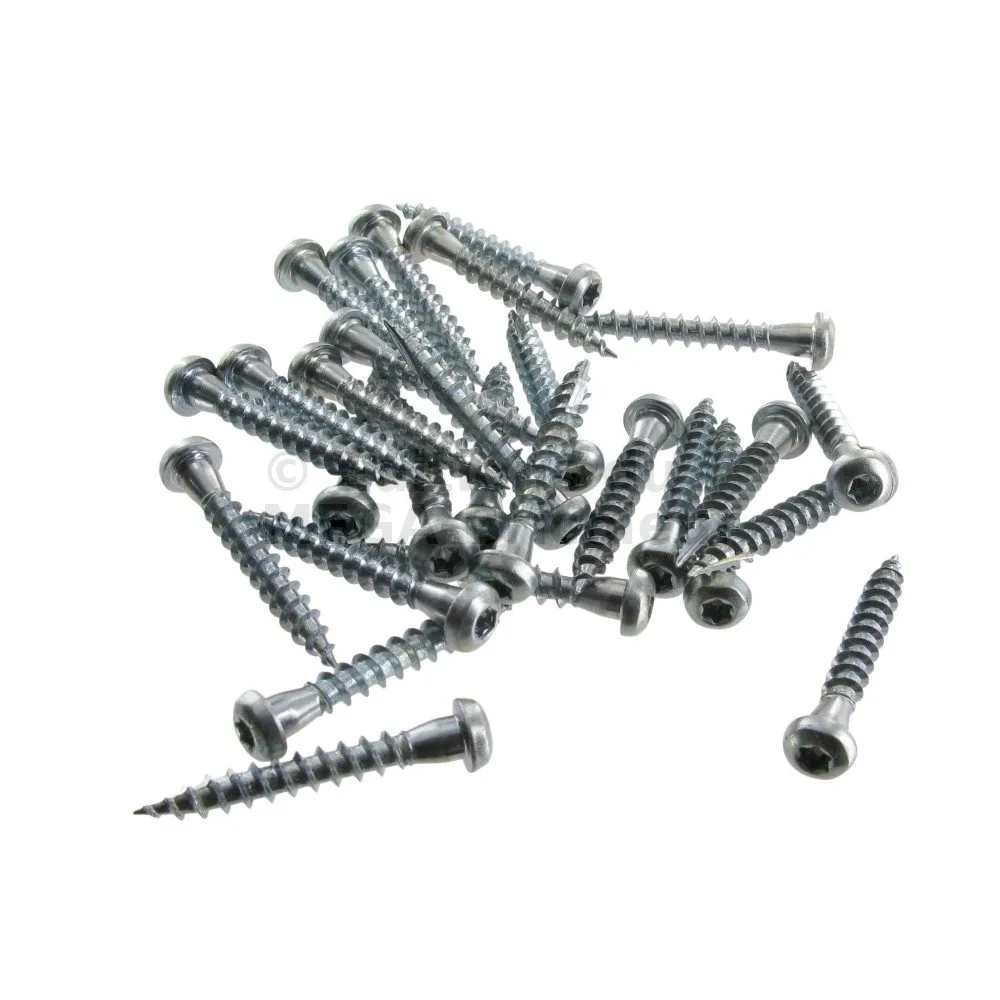

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X80

EN STOCK
Expédition immédiate disponible pour 5 unité(s).
39€88
  HT  / boîte de 200 vis
(47.85 € TTC)
    • 80mm
    • Acier électrozingué blanc
    • SIMPSON Strong-Tie
    • Boîte de 200 vis
  • Autres choix

  • Référence
    CSA5.0X80
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Diamètre
    4.85mm
  • Empreinte
    T20
  • Diamètre de la tête
    8.3mm
  • Longueur du filet
    74mm

Caractéristiques

Agréments techniques : ETA-04/0013
Déclarations de performance : FR-DoP-e04/0013

Matière

  • Acier électro-zingué blanc.

Vissage

  • Embout T 20.

Avantages

  • Forme conique sous tête : contact total de la pointe avec le connecteur,
  • Filetage spécifique au bois : pénétration facile et rapide,
  • Pas de fendage du bois,
  • Haute résistance à l‘arrachement,
  • Préconisée dans le cadre d’une résistance au feu d’une demi-heure.

Applications

Support

  • Porteur : bois massif, bois composite, lamellé collé,
  • Porté : bois massif, bois composite, lamellé collé.

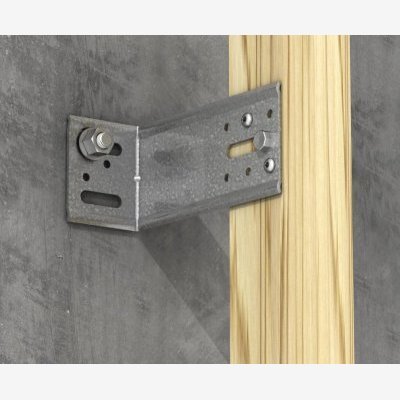

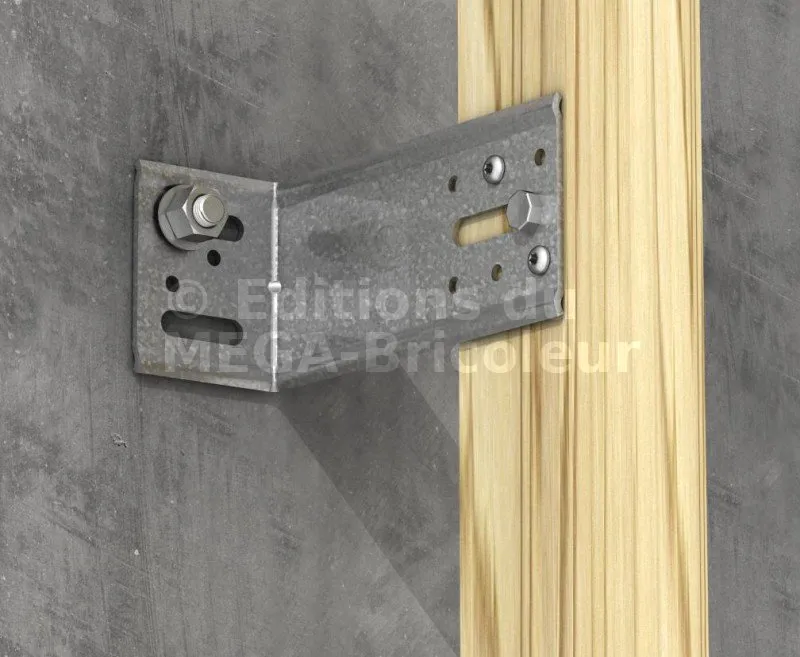

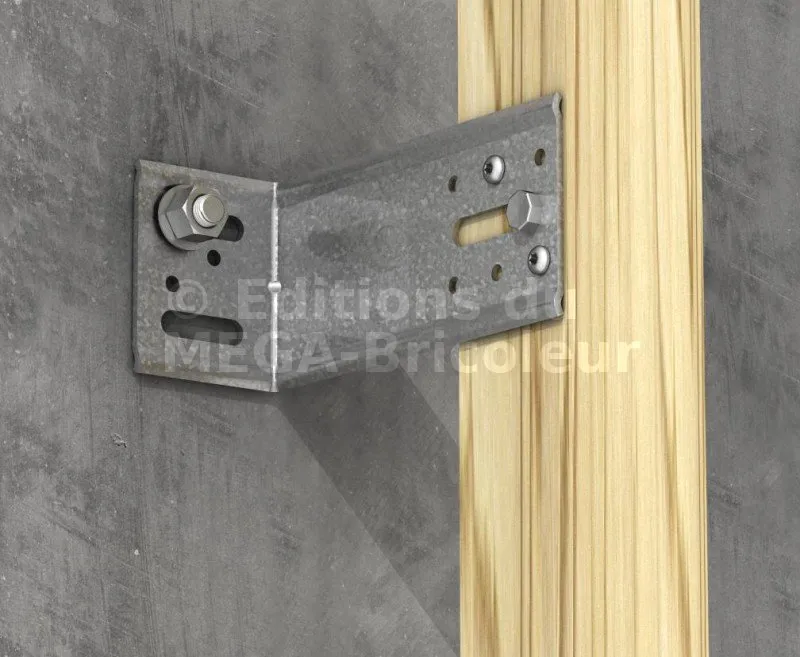

Domaines d’utilisation

  • Sabots de charpente,
  • Équerres d’assemblage,
  • Feuillards.

Dimensions


RéférencesDimensions [mm]EmboutQuantité par boîte
l lg d1 d dh
CSA5,0X25 25 19 3.15 4.85 8.3 T-20 250
CSA5,0X35-R 35 29 3.15 4.85 8.3 T-20 25
CSA5,0X35 35 29 3.15 4.85 8.3 T-20 250
CSA5,0X40 40 34 3.15 4.85 8.3 T-20 250
CSA5,0X50 50 44 3.15 4.85 8.3 T-20 250
CSA5.0X80-DE 80 74 3.15 4.85 8.3 T20 200

Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d’acier de 2 mm. Pour déterminer la résistance des vis dans d’autres conditions de classe de bois et d’épaisseur d’acier, référez-vous à l’ETE-04/0013.

Valeurs caractéristiques

RéférencesValeurs caractéristiques [kN]
Rax,k Rlat,k
CSA5,0X25 1.38 1.49
CSA5,0X35-R 2.11 1.99
CSA5,0X35 2.11 1.99
CSA5,0X40 2.47 2.25
CSA5,0X50 3.2 2.63
CSA5.0X80-DE 5.38 3.5

Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d’acier de 2 mm. Pour déterminer la résistance des vis dans d’autres conditions de classe de bois et d’épaisseur d’acier, référez-vous à l’ETE-04/0013.
