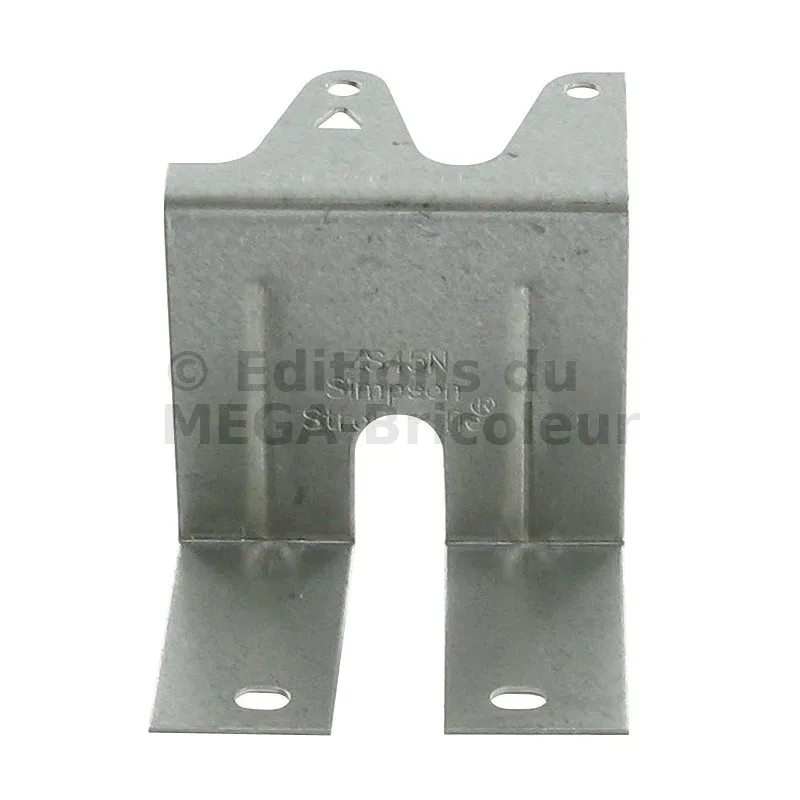

Clip pour poutres en I
Le clip ZS assure la fixation des entretoises entre les poutres en I dans une configuration plancher.
Caractéristiques
Déclarations de performance : FR-DoP-e17/0554
Agréments techniques : ETA-17/0554
Matière
- Acier galvanisé DX51D + Z275 suivant NF EN 10346,
- Épaisseur : 0,9 mm.
Avantages
- Permet l’utilisation des chutes de poutre en I en tant qu’entretoise.
Applications
Support
- Porteur : Bois massif, bois composite, bois lamellé-collé, ...
- Porté : poutre en I, LVL, PSL, LSL, ...
Domaines d’utilisation
- Fixation de solives,
- Chevêtres,
- Entretoises,
- Poutres en I,
- Plancher, ...
Données techniques
Valeurs Caractéristiques

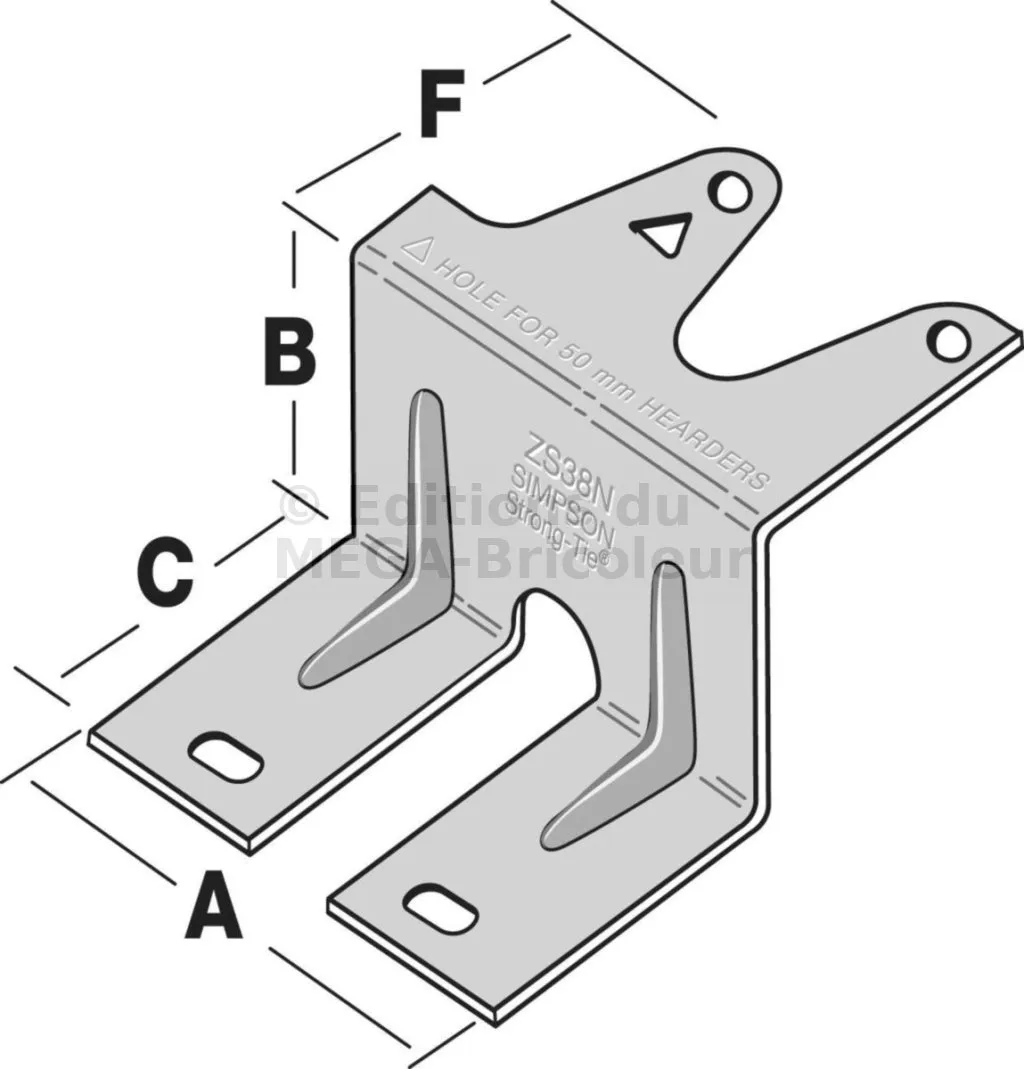

| Références | Dimensions [mm] | Fixations | Valeurs Caractéristiques [kN] | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | Ep. | Bois C24 | Poutre en I | ||

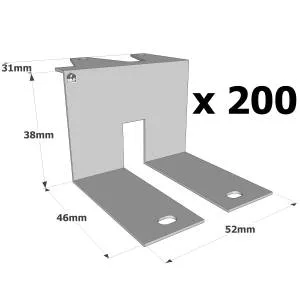

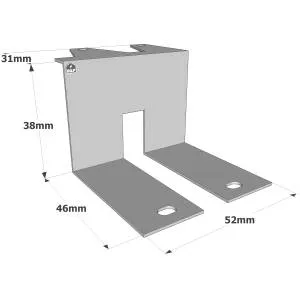

| ZS38N | 52 | 38 | 46 | 31 | 0.9 | 4 ø3.75x30 | 3.6 | 3.8 |

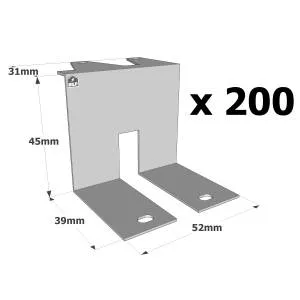

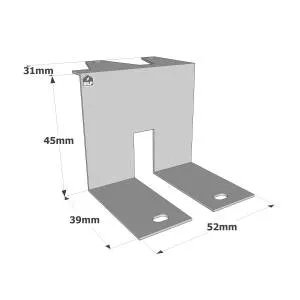

| ZS45N | 52 | 45 | 39 | 31 | 0.9 | 4 ø3.75x30 | 3.6 | 3.8 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixation
- Pointes torsadées Ø 3,75x30 (utiliser toutes les pointes spécifiées dans le tableau).
Installation

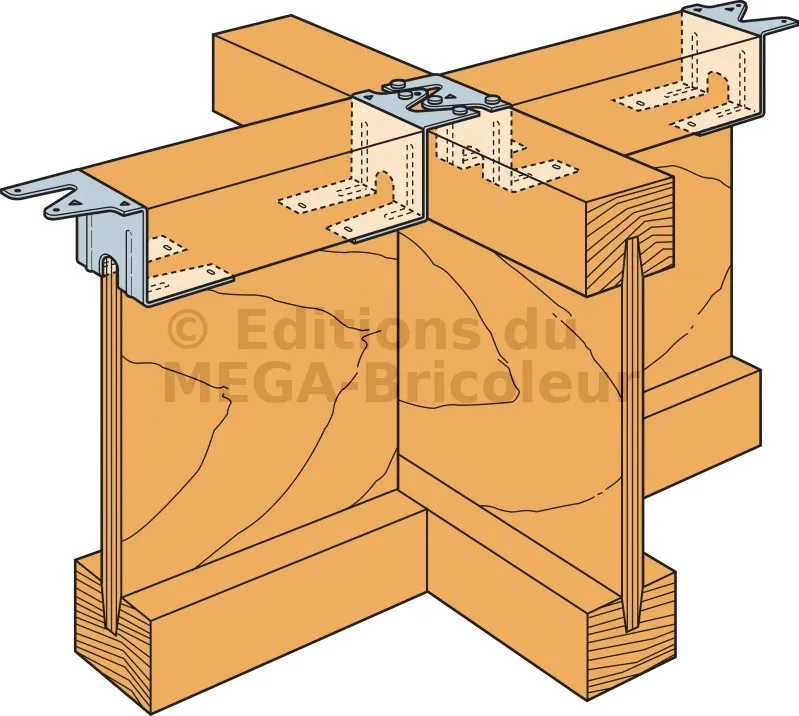

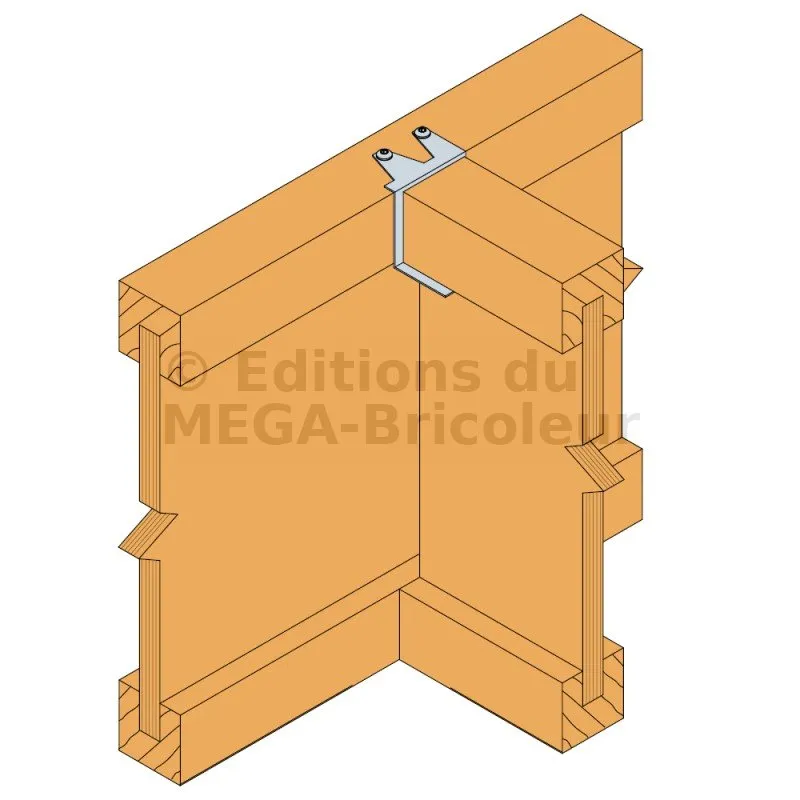

1. Fixer la patte horizontale inférieure des clips ZS sous la membrure haute des entretoises de poutres en I, à l’aide de pointes torsadées N3.75x30.
2. Positionner les entretoises entre les poutres en I du solivage.
3. Fixer les clips par-dessus la membrure haute des poutres en I du solivage à l’aide de pointes torsadées N3.75x30.
