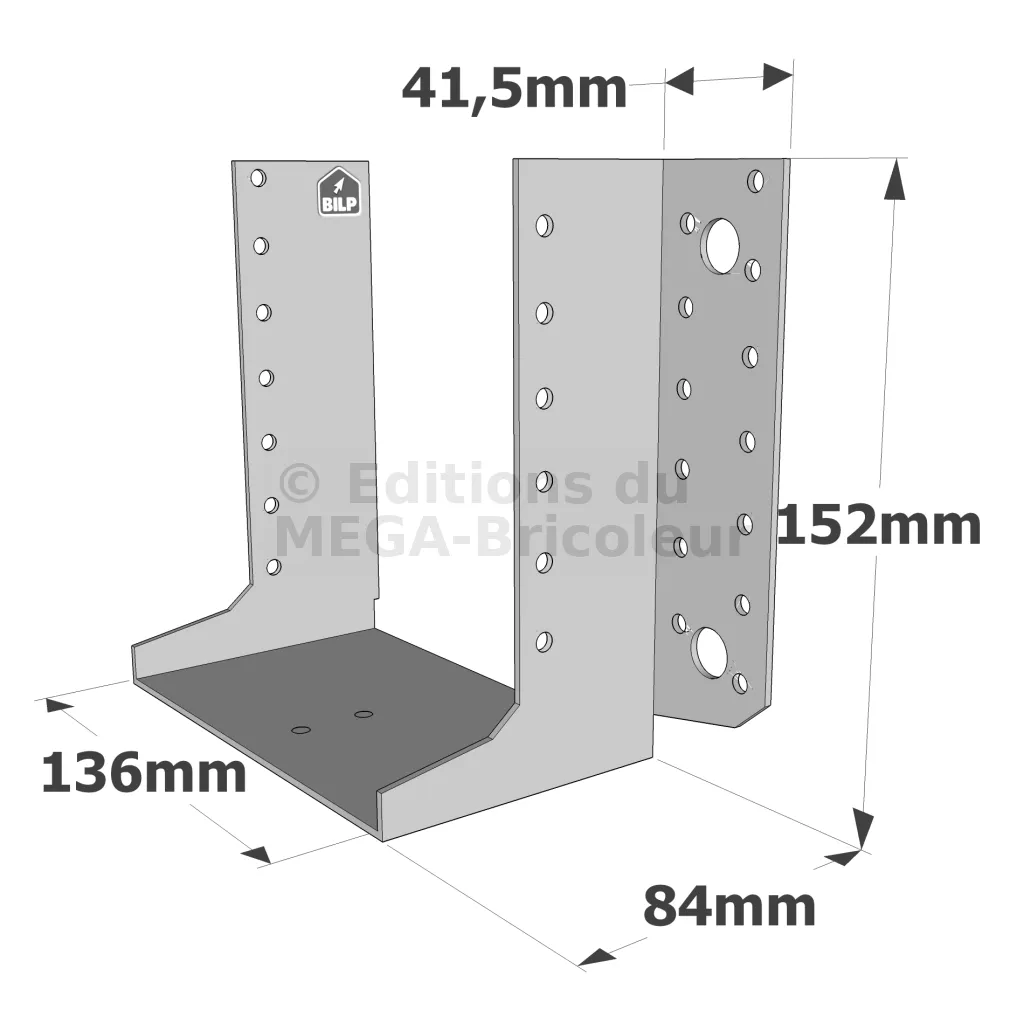

Sabots à ailes extérieures, gamme SAE CLASSIQUE (épaisseur 2mm, profondeur 84mm) - Réf. SAEL440/136/2
Sabots à ailes extérieures, gamme SAE
Découvrez les sabots à ailes extérieures SAE gamme classique : robustesse et facilité pour assembler vos structures bois sans usinage.
Caractéristiques du sabot à ailes extérieures gamme classique :
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Épaisseur 2 mm
- Profondeur : Variée pour s’adapter à différentes tailles de poutres et de chevrons.
- Perforations : Prédécoupées pour faciliter l’installation avec des vis, des pointes ou des chevilles.
- Queue d’aronde : Conception permettant une meilleure répartition des charges et une fixation plus solide
Applications du sabot de charpente à ailes extérieures classique :
- Charpente traditionnelle
Les sabots SAE sont parfaits pour l’assemblage des structures de charpente traditionnelle, assurant une fixation solide des poutres et des chevrons. Leur robustesse garantit la stabilité de la structure.
- Poteaux et angles
Utilisés pour fixer les poteaux et les angles, ces fixations offrent une solution fiable pour maintenir les éléments structuraux en place. Leur conception permet de supporter des charges importantes et de résister aux forces latérales.
- Fermette et raccords
Les sabots de charpente à ailes extérieures classique sont utilisés pour l’assemblage des fermettes et des raccords de charpente. Leur épaisseur et leur profondeur assurent une fixation durable et stable.
- Menuiserie et scellement
En menuiserie, ces systèmes de fixation trouvent leur utilité dans le scellement des structures, offrant une solution économique et fiable pour des assemblages nécessitant une forte résistance.
Avantages :
- Robustesse et épaisseur : Fabriqués en acier galvanisé, ces sabots à ailes extérieures classiques sont extrêmement résistants à la corrosion et offrent une épaisseur adaptée pour supporter des charges lourdes.
- Polyvalence : Disponibles en différentes tailles et profondeurs, les sabots SAE s’adaptent à une variété d’applications, des charpentes aux poteaux, en passant par les angles et les fermettes.
- Facilité d’installation : Dotés de perforations pour les vis, les pointes et les chevilles, ces sabots pour chevrons sont faciles à installer avec un outillage standard.
- Durabilité : Leur conception robuste et leur matériau de haute qualité garantissent une longue durée de vie, même dans des conditions climatiques difficiles.
Utilisation et outillage :
- Vissage et clouage : Les sabots SAE peuvent être installés rapidement et facilement avec des vis, des pointes ou des clous, assurant une fixation solide et durable.
- Scellement : Pour une fixation encore plus robuste, les sabots à ailes extérieures classiques peuvent être scellés dans le béton ou d’autres matériaux de construction, garantissant une stabilité maximale.
- Outillage nécessaire : Un outillage de base comme une visseuse, un marteau et des chevilles, suffit pour installer ces sabots de manière efficace.
Développés et largeurs
| Références | Développés [mm] | Largeur [mm] | Profondeur [mm] | Ancrages sur le porteur | Fixations sur le porteur | Fixations sur le porté |
|---|---|---|---|---|---|---|
| SAE200/2X | 200 | 24 - 80 | 84 | 2 Ø10 | 8 | 5 |
| SAE250/2X | 250 | 24 - 80 | 84 | 2 Ø10 | 12 | 7 |
| SAEL300/2X | 300 | 24 - 116 | 84 | 4 Ø12 | 18 | 10 |
| SAEL340/2X | 340 | 24 - 116 | 84 | 4 Ø12 | 22 | 12 |
| SAEL380/2X | 380 | 24 - 156 | 84 | 4 Ø12 | 22 | 12 |
| SAEL440/2X | 440 | 24 - 156 | 84 | 4 Ø12 | 28 | 15 |
| SAEL500/2X | 500 | 24 - 156 | 84 | 6 Ø12 | 34 | 15 |
Valeurs Caractéristiques - Connexion bois sur bois - avec vis connecteur SSH
| Références | Valeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
| Porteur | Porté | R1.k | R2.k | R3.k | R4.k | |||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| SAE200/2X | 2 | SSH10.0x40 | 5 | CNA* | 5.6 | 6.3 | 5.7 | 6.4 | 2.1 | 3.6 | 5 | 5 |
| SAE250/2X | 2 | SSH10.0x40 | 7 | CNA* | 7 | 7.2 | 6.9 | 7.2 | 2 | 2.7 | 5 | 5 |
| SAE300 | 2 | SSH12.0x60 | 10 | CNA* | 11.4 | 11.5 | 11.4 | 11.5 | 3.4 | 4.1 | 5 | 5 |
| SAEL300/2X | 2 | SSH12.0x60 | 8 | CNA* | 10.7 | 11.4 | 10.8 | 11.4 | 3 | 4.1 | 5 | 5 |
| SAE340 | 4 | SSH12.0x60 | 12 | CNA* | 18.4 | 21 | 18.4 | 21 | 3.8 | 6.4 | 10 | 10 |
| SAEL340/2X | 4 | SSH12.0x60 | 10 | CNA* | 15.3 | 19.1 | 15.3 | 19.7 | 3.4 | 6.2 | 10 | 10 |
| SAE380 | 4 | SSH12.0x60 | 12 | CNA* | 18.4 | 21 | 18.4 | 21 | 3.8 | 5.6 | 10 | 10 |
| SAEL380/2X | 4 | SSH12.0x60 | 10 | CNA* | 15.3 | 19.1 | 15.3 | 19.7 | 3.4 | 5.6 | 10 | 10 |
| SAE440 | 4 | SSH12.0x60 | 15 | CNA* | 22 | 23 | 22 | 23 | 4.2 | 5.3 | 10 | 10 |
| SAEL440/2X | 4 | SSH12.0x60 | 13 | CNA* | 19.9 | 22.7 | 20 | 22.8 | 4 | 5.3 | 10 | 10 |
| SAE500 | 6 | SSH12.0x60 | 18 | CNA* | 27.7 | 33.4 | 27.7 | 33.4 | 4.5 | 6.5 | 15 | 15 |
| SAEL500/2X | 6 | SSH12.0x60 | 16 | CNA* | 24.6 | 31.7 | 24.6 | 32.2 | 4.3 | 6.5 | 15 | 15 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur porté :
- Pointes annelées CNA Ø 4.0 x 50 mm.
- Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Vis CSA Ø 5.0 x 40 mm.
- Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø 4.0 x 50 mm.
- Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Vis CSA Ø 5.0 x 40 mm.
- Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.
- SSH Ø 10.0 x 40mm - SSH Ø 10.0 x 50mm - SSH Ø 10.0 x 60mm - SSH Ø 10.0 x 80mm (pour les SAE200 et SAE250).
- SSH Ø 12.0 x 60mm - SSH Ø 12.0 x 80 mm (pour les SAE300, SAE340, SAE380, SAE440 et SAE500).
Support acier :
- Boulons Ø 10 mm (pour les SAE200 and SAE250).
- Boulons Ø 12 mm (pour les SAE300, SAE340, SAE380, SAE440 and SAE500).
- le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage.
Support béton :
- Cheville mécanique : goujon FM 753 EVO M10x78/5 ou WA M10-78/5 (pour les SAE200 et 250) et type FM 753 EVO M12x104/5 (pour les SAE300, 340, 380, 440 et 500),
- Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25 (pour les SAE200 et 250) et LMAS M12-150/35 (pour les SAE300, 340, 380, 440 et 500).
Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :
- Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16X130 (pour les SAE200 et 250).
- Résine AT-HP ou POLY-GP + tige filetée LMAS M12-150/35 + tamis SH M20X130 (pour les SAE300, 340, 380, 440 et 500).
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
