Grands sabots à ailes intérieures, gamme GLI ECONOMIQUE (développé 540mm, épaisseur 4mm, profondeur 90mm) - Réf. GLI540/4X
-
RéférenceGLI540/4X
-
Fabricationfrançaise
-
MatériauS250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois portéHauteur (B) + 10
-
Hauteur maximale du bois portéHauteur (B) x 3/2
-
Perçages sur porteur Ø530
-
Perçages sur porteur Ø13 [mm]4
-
Perçages sur porté Ø5 [mm]17
-
Fixation BOIS/BOIS - clouage totalPorteur : 30 ; Porté : 17 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
-
Fixation BOIS/BOIS - clouage partielPorteur : 14 ; Porté : 9 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
-
Fixation sur BÉTON ou ACIERSur support en acier : Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)
-

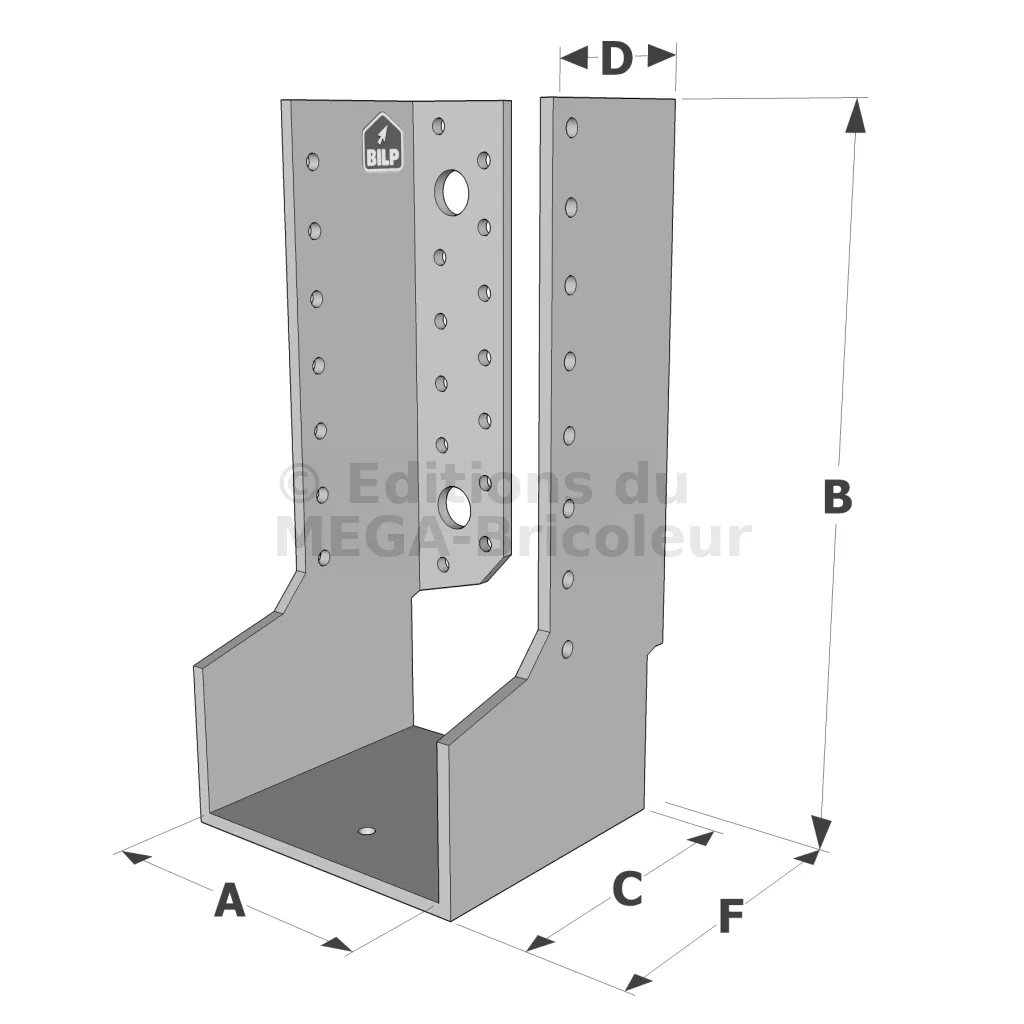

Profondeur (F)98mm
-
Profondeur (C)90mm
-
Largeur (D)40mm
-

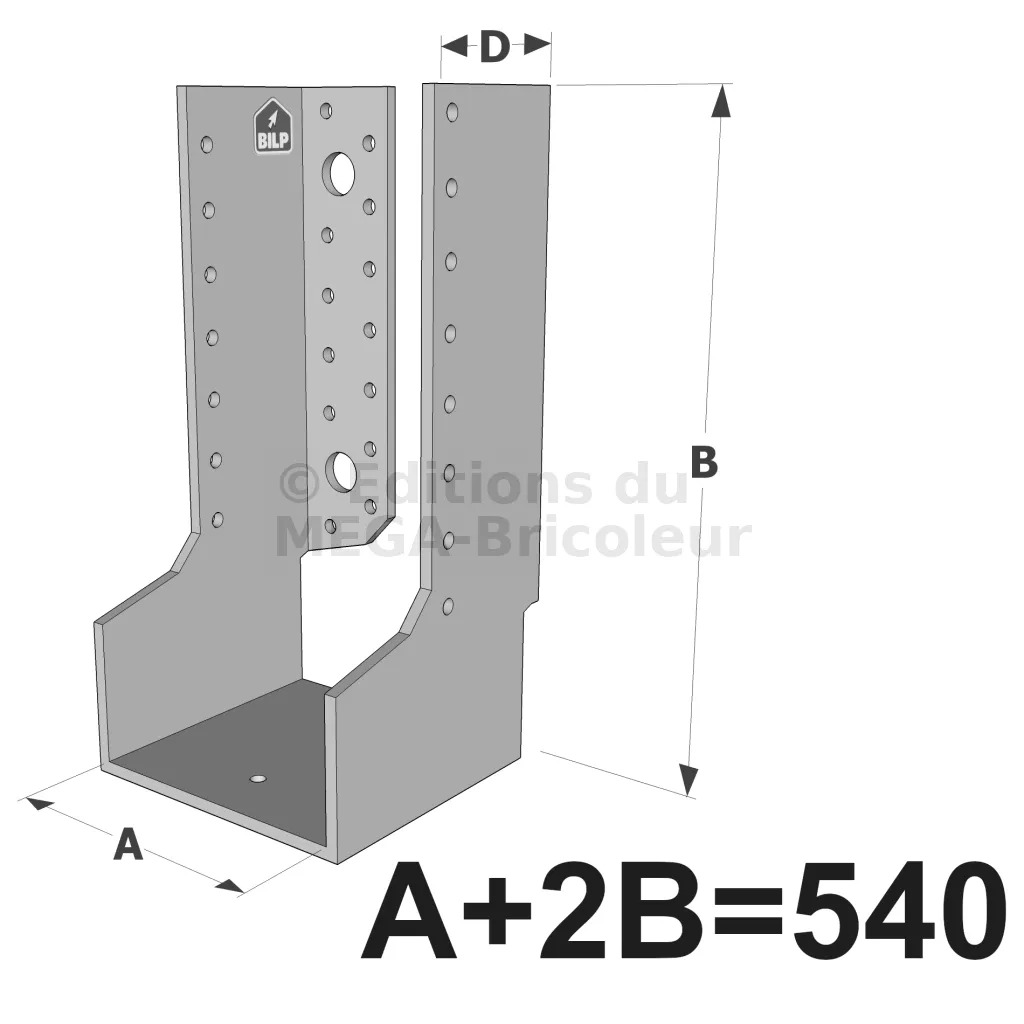

Hauteur (B)(540- Largeur (A))/2
Grands sabots à ailes intérieures, gamme GLI ECONOMIQUE (épaisseur 4mm, profondeur 90mm)
Les grands sabots à ailes intérieures GLI sont préconisés dans de nombreux cas. Ils permettent d‘assembler une structure efficacement sans usinage à façon et ainsi de fiabiliser l‘ouvrage. De même, la multitude des applications rendues possibles par la polyvalence de ces produits les rendent aujourd’hui incontournables dans la construction.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- S250GD + Z275 suivant NF EN 10346,
- Épaisseur 4 mm.
Avantages :
- Installation rapide et simple,
- Discrétion de l’assemblage grâce à ses ailes intérieures,
- Résistance au feu de 30 minutes suivant l’Eurocode 5.
Applications
Support :
- Porteur : bois massif, bois composite, bois lamellé collé.
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
Domaines d’utilisation :
- Solives, pannes.
- Lisses et montants de bardage.
- Butées de chevron.
- Renforcement d‘assemblages existants...
Mise en oeuvre
Fixations
Sur porté :
- Pointes annelées CNA Ø4.0 x 50 mm.
- Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA Ø5.0 x 40 mm.
- Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø 4.0 x 50 mm.
- Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Vis CSA Ø 5.0 x 40 mm.
- Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Support en acier :
- Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
ATTENTION : Les sabots ailes intérieures ne sont pas préconisés sur support béton et maçonnerie.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
