Grands sabots à ailes intérieures, gamme GLI ECONOMIQUE (développé 720mm, épaisseur 4mm, profondeur 90mm) - Réf. GLI720/4X

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé

Expédition dans moins de 7 jours.

20€⁹⁶

HT / sabot

(25.15 € TTC)

Largeur (A) :

Référence

GLI720/4X
Fabrication

française
Matériau

S250GD + Z275 suivant NF EN 10346
Marque

SIMPSON Strong-Tie
Hauteur minimale du bois porté

Hauteur (B) + 10
Hauteur maximale du bois porté

Hauteur (B) x 3/2
Perçages sur porteur Ø5 [mm]

46
Perçages sur porteur Ø13 [mm]

6
Perçages sur porté Ø5 [mm]

26
Fixation BOIS/BOIS - clouage total

Porteur : 46 ; Porté : 26 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
Fixation BOIS/BOIS - clouage partiel

Porteur : 20 ; Porté : 14 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
Fixation sur BÉTON ou ACIER

Sur support en acier : Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)

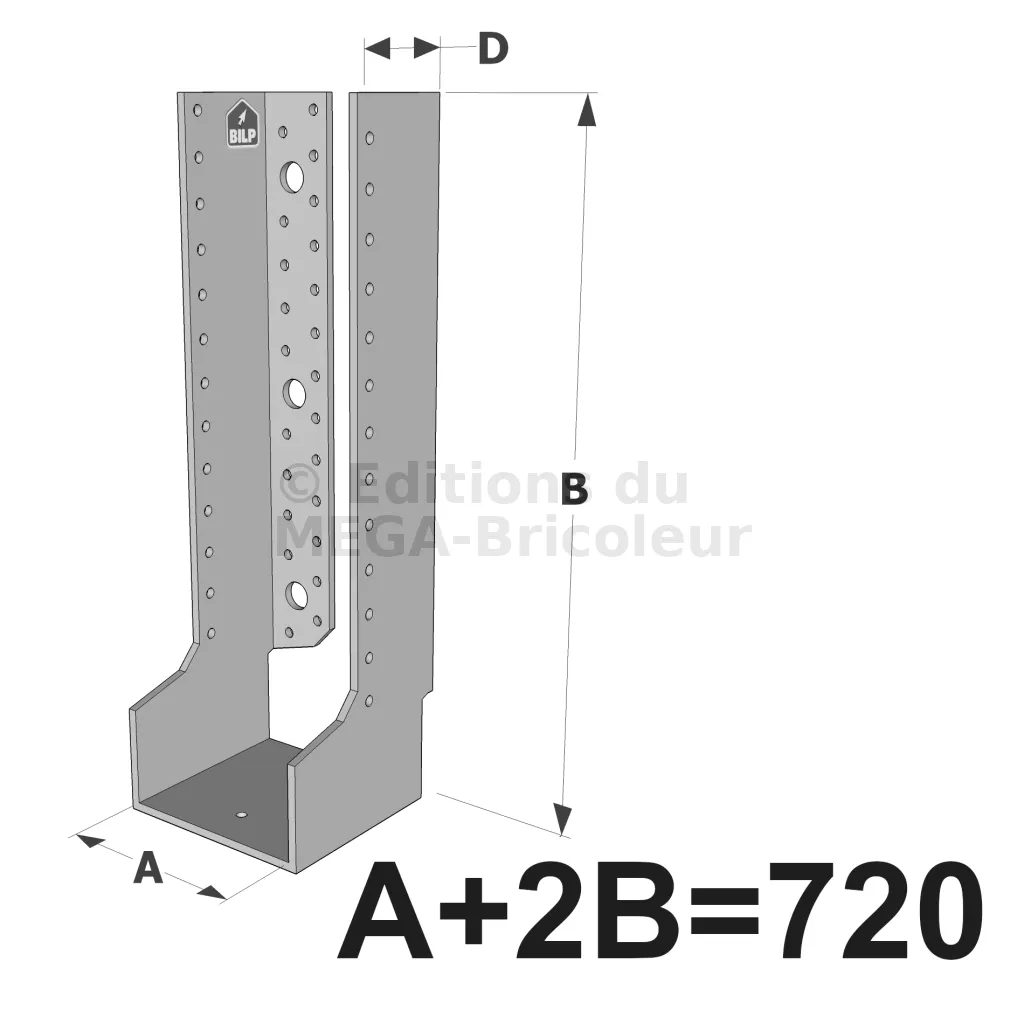

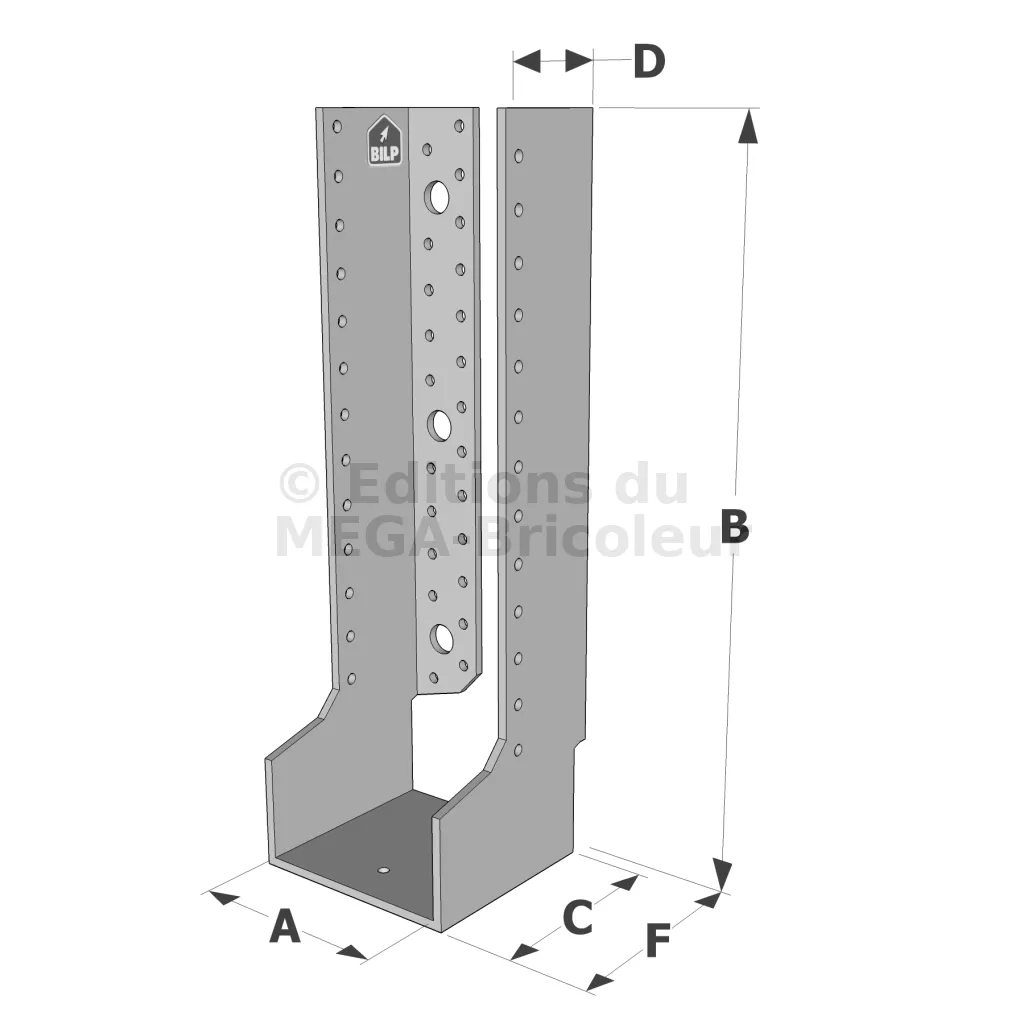

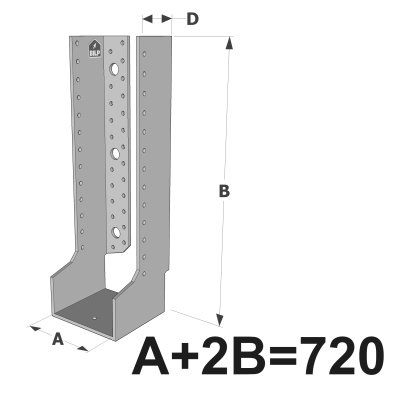

Profondeur (F)

98mm
Profondeur (C)

90mm
Largeur (D)

40mm
Hauteur (B)

(720- Largeur (A))/2

Grands sabots à ailes intérieures, gamme GLI ECONOMIQUE (épaisseur 4mm, profondeur 90mm)

Les grands sabots à ailes intérieures GLI sont préconisés dans de nombreux cas. Ils permettent d‘assembler une structure efficacement sans usinage à façon et ainsi de fiabiliser l‘ouvrage. De même, la multitude des applications rendues possibles par la polyvalence de ces produits les rendent aujourd’hui incontournables dans la construction.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

S250GD + Z275 suivant NF EN 10346,
Épaisseur 4 mm.

Avantages :

Installation rapide et simple,
Discrétion de l’assemblage grâce à ses ailes intérieures,
Résistance au feu de 30 minutes suivant l’Eurocode 5.

Applications

Support :

Porteur : bois massif, bois composite, bois lamellé collé.
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d’utilisation :

Solives, pannes.
Lisses et montants de bardage.
Butées de chevron.
Renforcement d‘assemblages existants...

Mise en oeuvre

Fixations

Sur porté :

Pointes annelées CNA Ø4.0 x 50 mm.
Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Vis CSA Ø5.0 x 40 mm.
Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Sur porteur :

Support bois :

Pointes annelées CNA Ø 4.0 x 50 mm.
Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Vis CSA Ø 5.0 x 40 mm.
Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Support en acier :

Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

ATTENTION : Les sabots ailes intérieures ne sont pas préconisés sur support béton et maçonnerie.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..

Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
