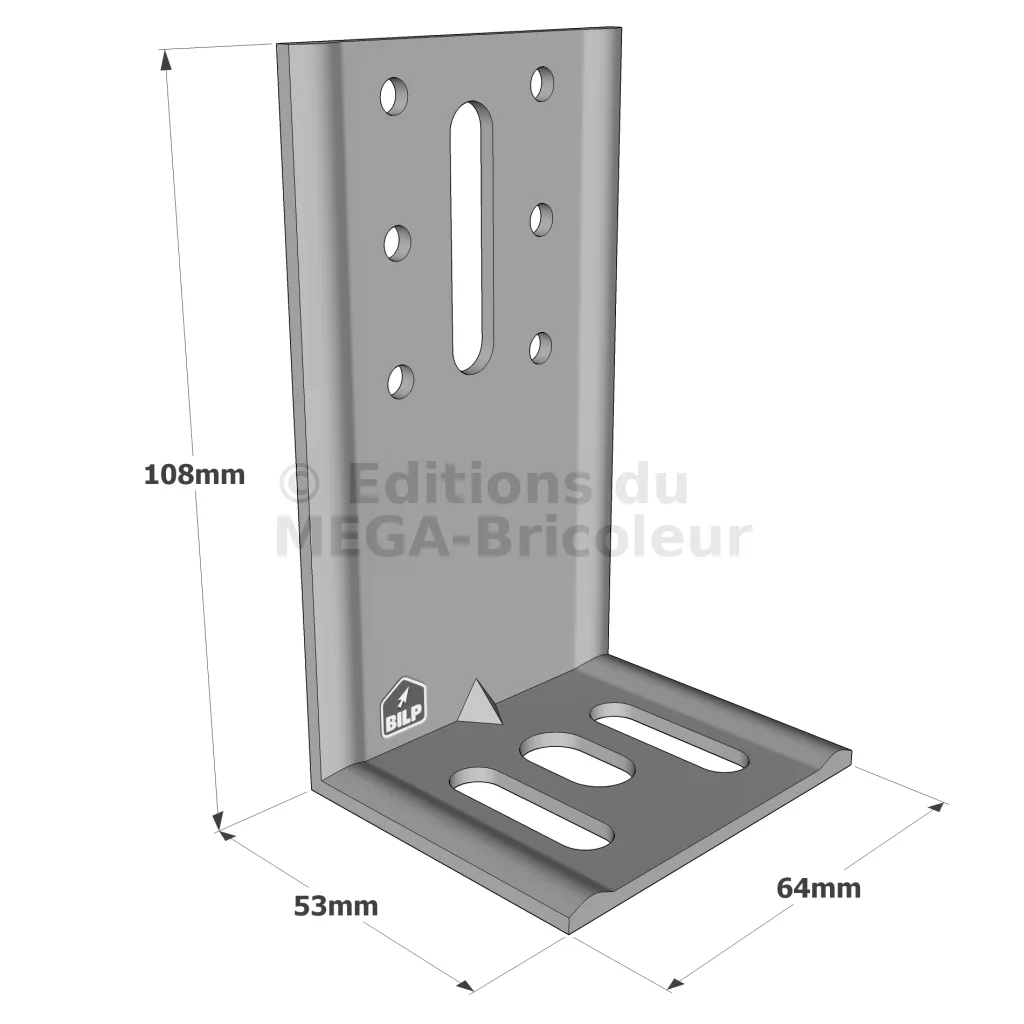

Équerre de bardage 64/108/53/2,5 - Réf. EBC110/2.5
Équerres de bardage
Les équerres de bardage EBC ont été conçues pour répondre aux règles générales de conception et de mise en œuvre des isolations thermiques par l’extérieur et des bardages rapportés sur béton ou maçonnerie. Elles sont conformes aux cahiers 3194, 3316 et 3422 du CSTB ainsi qu’à l’ETAG034 et font partie de la gamme ITE développée par Simpson Strong-Tie.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z350 suivant NF EN 10346
- Epaisseur 2,5 mm.
Avantages :
- Rigidité assurée par un design adapté,
- Protection anti-corrosion idéale pour les atmosphères extérieures protégées et ventilées,
- 6 trous d’encadrement pour le passage des fixations de blocage,
- 2 trous oblongs horizontaux pour fixation Ø8 mm à droite ou à gauche du profilé porteur ainsi qu’un trou oblong central pour les fixations Ø10 mm,
- 1 trou oblong sur l’aile d’appui (côté chevron).
Applications
Support :
- Porteur : béton, maçonnerie...
- Porté : montant / chevron pour bardage...
Domaines d’utilisation :
- Fixation de chevrons pour bardages extérieurs (minimum de section 40x63 suivant Cahier CSTB 3316)
Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø8,5x40 | Ø8,5x30 | Ø11,5x20 | |
| EBC100/2,5 | 98 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC110/2,5 | 108 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC120/2,5 | 118 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC130/2,5 | 128 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC140/2,5 | 138 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC150/2,5 | 148 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC160/2,5 | 158 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC170/2,5 | 168 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC180/2,5 | 178 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC190/2,5 | 188 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC200/2,5 | 198 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC210/2,5 | 208 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC220/2,5 | 218 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC230/2,5 | 228 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC240/2,5 | 238 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
| EBC250/2,5 | 248 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
Valeurs caractéristiques - connexion bois sur support rigide - 1 Equerre
Résistance R1,k évaluée pour un déplacement de 1 à 3 mm à l’extrémité de l’équerre
