Sur poteau : 2 broches Inox Ø12 ou Ø16 ou Boulons inox Ø 12 mm ou 16 mm suivant perçages ; sur béton : 4Ø12 (goujons BOAX-II M12-104/5 A4 ; tige filetée M12) ; sur acier : Boulons inox Ø12
Charge maximale admissible en compression
1.22 tonnes

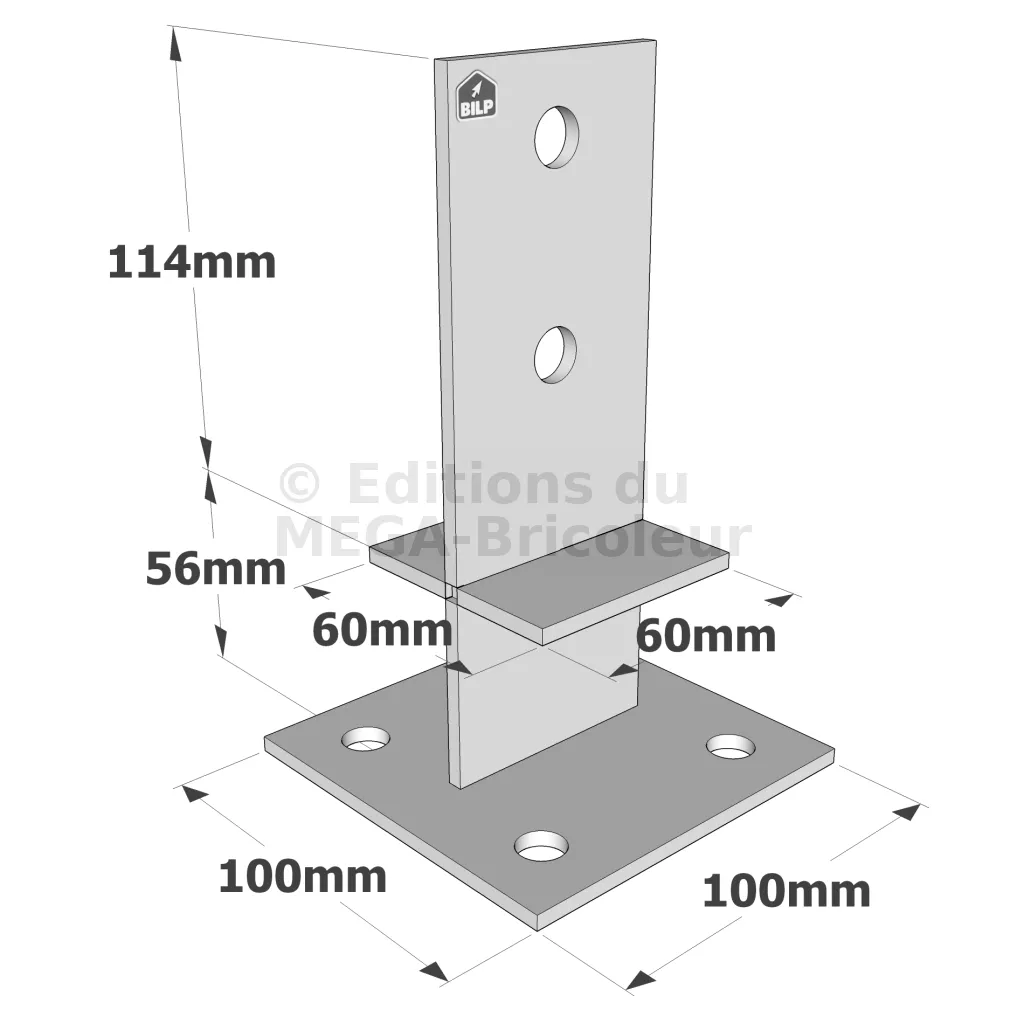

Hauteur (F)
56mm

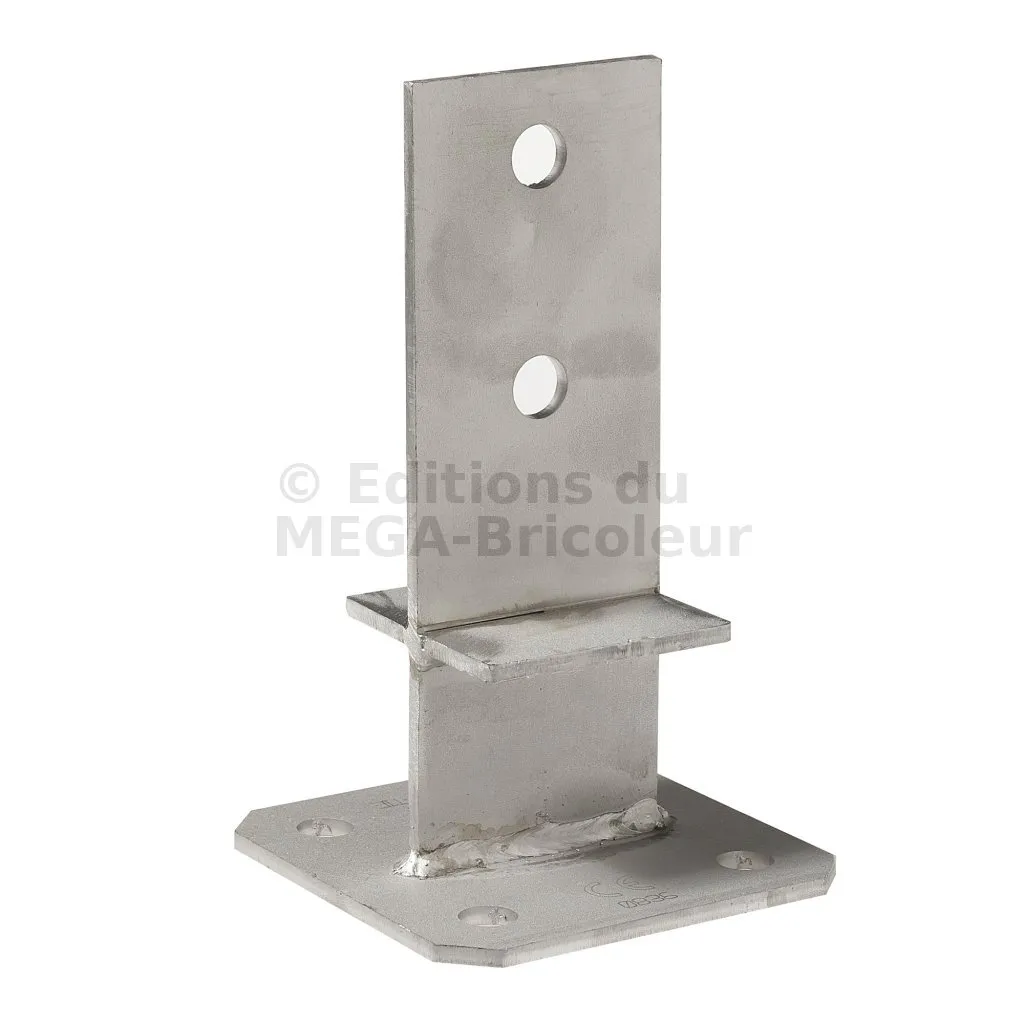

Pied de poteau en âme avec platine - Inox A4
Les pieds de poteaux type PPSDTIX permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement. Les modèles inox sont en général recommandés dans les atmosphères corrosives mais dans des conditions très restrictives.
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
Références
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide
Fixations
Valeurs caractéristiques simplifiées - Bois C24 [kN]
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

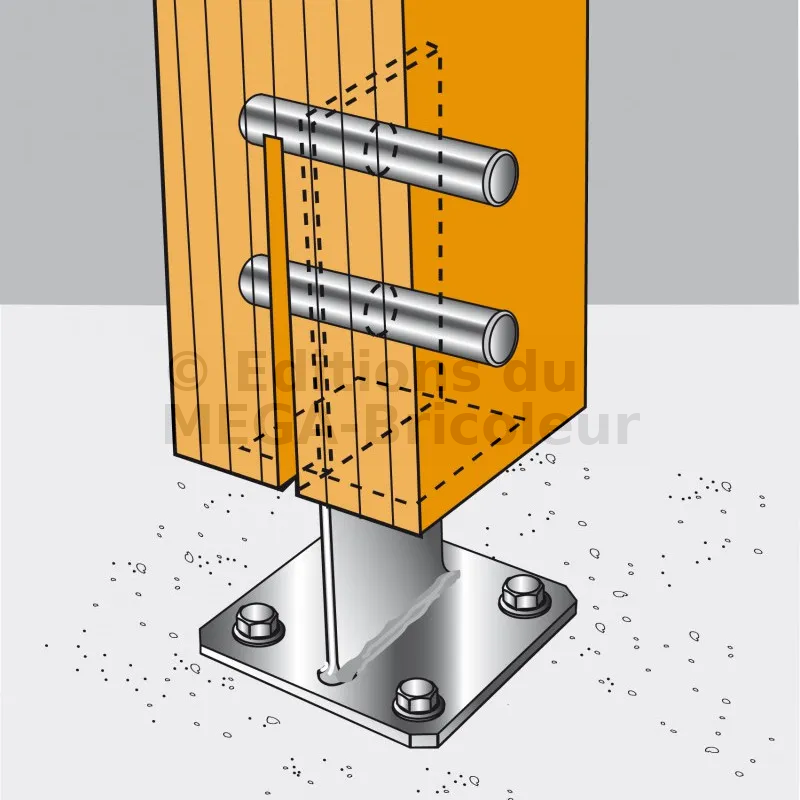

Installation Partie haute : 1. Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme). 2. Identifier la position des broches (ou boulons) sur les flancs du poteau. 3. Percer transversalement le poteau pour y insérer les broches (diamètre de perçage fonction du diamètre de la broche). 4. Positionner le pied de poteau en âme et insérer les broches.
Partie basse : 1. Fixer le pied de poteau au poteau. 2. Percer le support verticalement, au diamètre et à la profondeur préconisé. 3. Mettre en place le poteau et finaliser la fixation au sol.
