Grands sabots à ailes intérieures, gamme GSI CLASSIQUE (épaisseurs 4mm, profondeur 110mm) - Réf. GSI720/4X
-
RéférenceGSI720/4X
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346,
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois porté450mm
-
Hauteur maximale du bois porté660mm
-

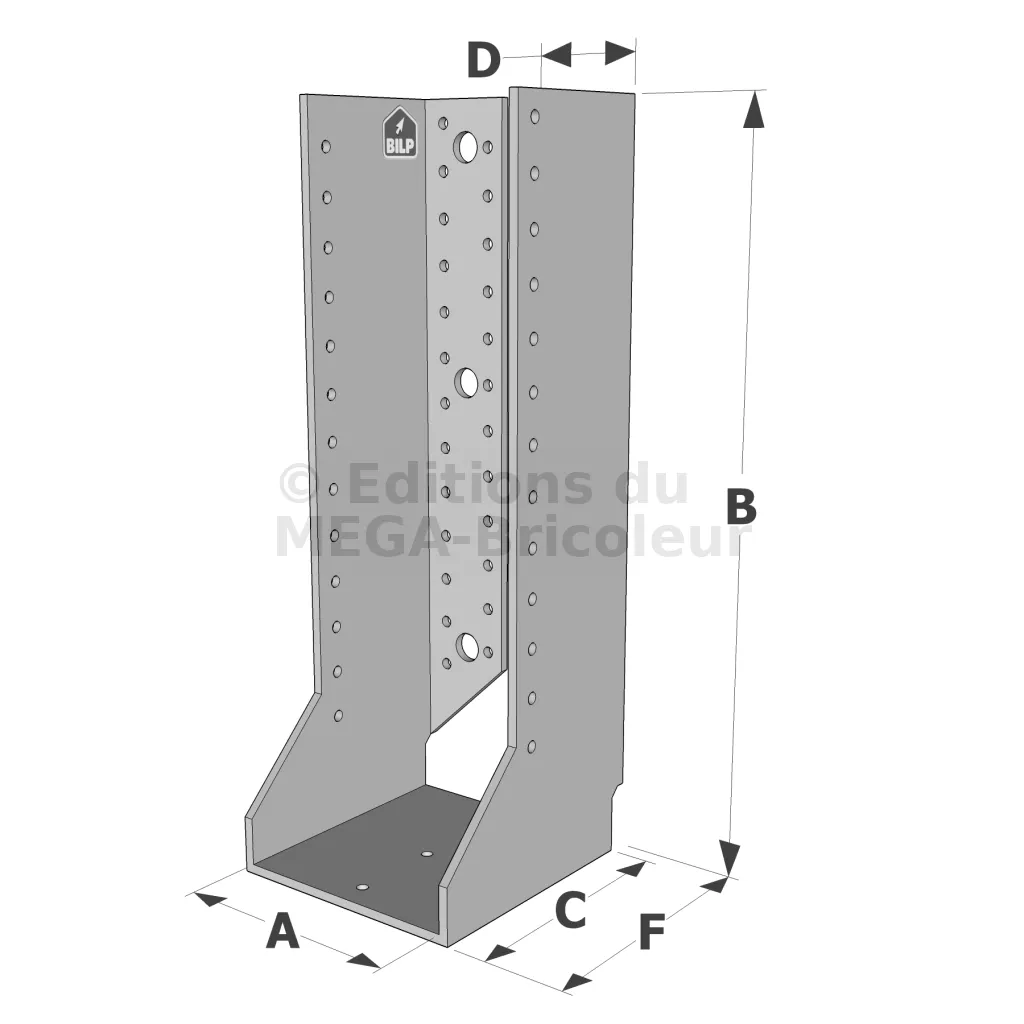

Profondeur (C)110mm
-
Epaisseur4mm
-
Perçages sur porteur Ø5 [mm]50
-
Perçages sur porté Ø5 [mm]26
-
Perçages sur porteur Ø13 [mm]6
-
Fixation BOIS/BOIS - clouage totalPorteur : 50 ; Porté : 26 ; type : pointes annelées Ø4,0 x 50 ou vis CSA Ø5.0 x 40 mm
-
Fixation BOIS/BOIS - clouage partielPorteur : 26 ; Porté : 14 ; type : pointes annelées Ø4,0 x 50 ou vis CSA Ø5.0 x 40 mm
-
Largeur (D)45.5mm
-
Profondeur (F)118mm
-

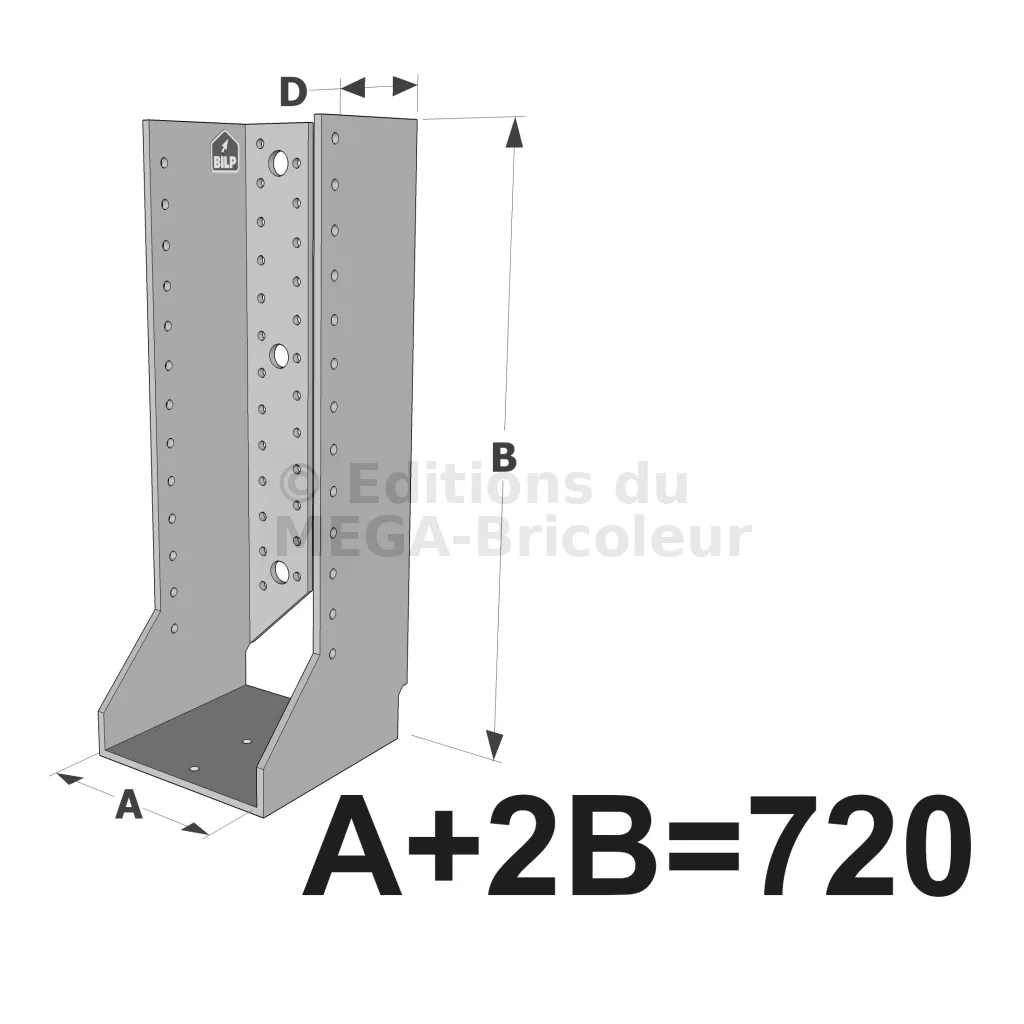

Hauteur (B)(720- Largeur (A))/2
Fixations
Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ETA-04/0013. La fixation sur support rigide nécessite l‘emploi de fixations marquées CE, les préconisations du fabricant doivent être respectées.
Sur porté :
- Pointes annelées CNA Ø4.0 x 50 mm.
- Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA Ø5.0 x 40 mm.
- Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm
- Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4,0x75 mm ou vis CSA Ø5,0x80-DE.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø4.0 x 50 mm.
- Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA Ø5.0 x 40 mm.
- Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4,0x75 mm ou vis CSA Ø5,0x80-DE.
Support en acier :
- Boulons Ø12 ou Ø10 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
ATTENTION : Les sabots ailes intérieures ne sont pas préconisés sur support béton et maçonnerie.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..
