Grands sabots à ailes extérieures, gamme GLE ECONOMIQUE (développé 840mm, épaisseur 2.5mm, profondeur 90mm) - Réf. GLE840/2.5X

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé

Expédition dans moins de 7 jours.

16€⁸⁹

HT / sabot

(20.27 € TTC)

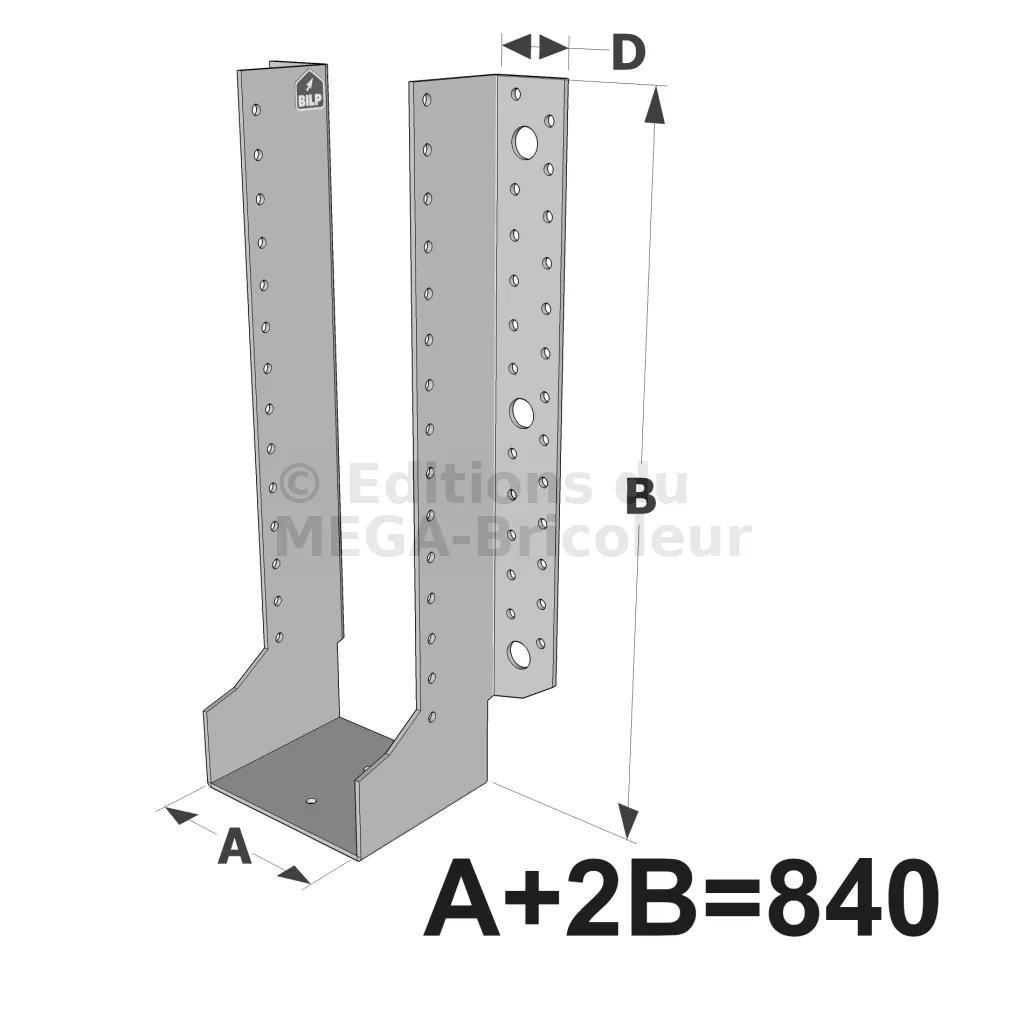

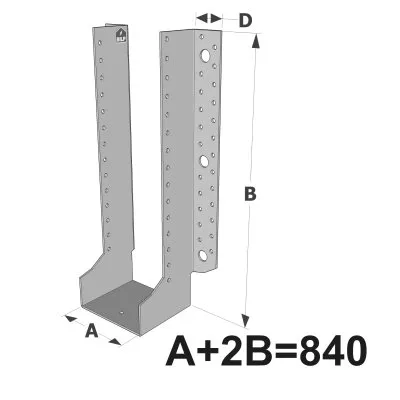

Largeur (A) :

Référence

GLE840/2.5X
Fabrication

française
Matériau

S250GD + Z275 suivant NF EN 10346
Marque

SIMPSON Strong-Tie

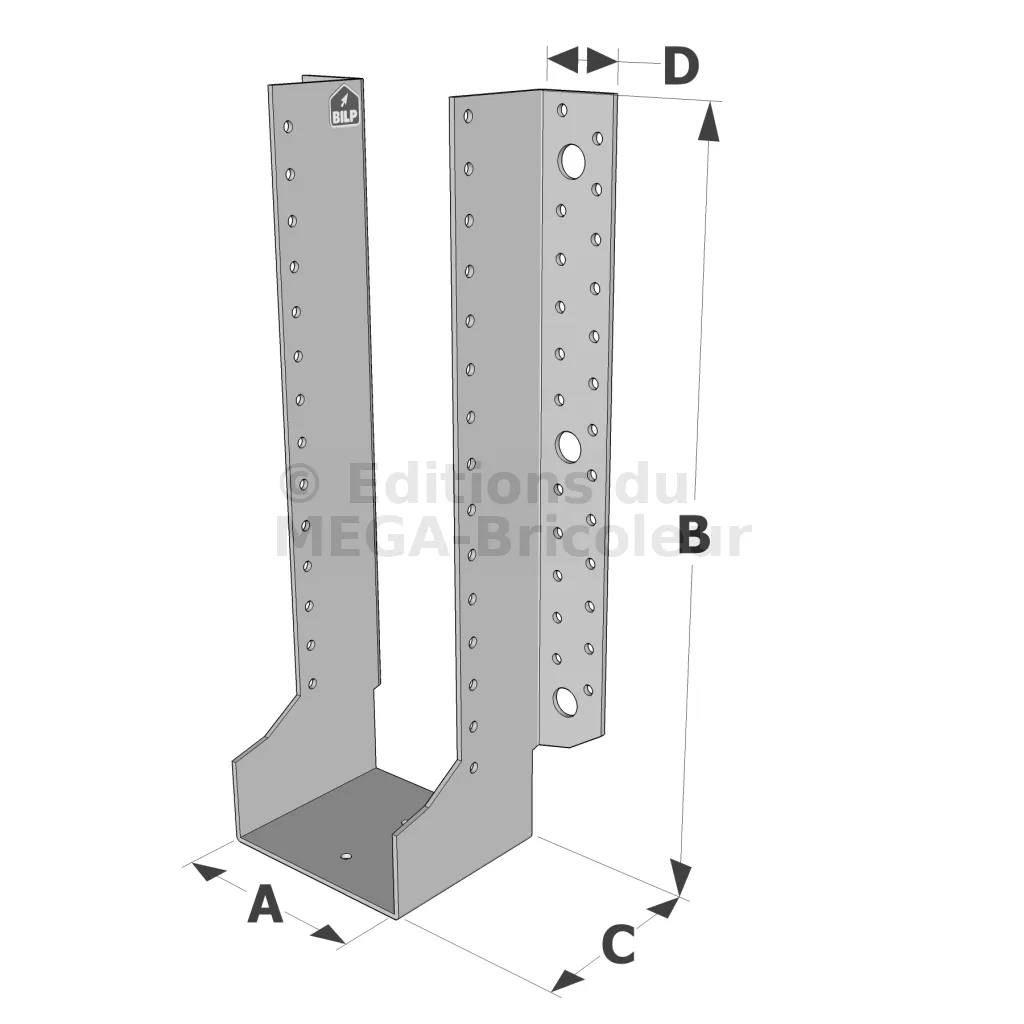

Profondeur (C)

90mm
Hauteur maximale du bois porté

Hauteur (B) x 3/2
Hauteur minimale du bois porté

Hauteur (B) + 10
Epaisseur

2.5mm
Hauteur (B)

(840-Largeur (A))/2
Perçages sur porté Ø5 [mm]

32
Perçages sur porteur Ø13 [mm]

6
Perçages sur porteur Ø5 [mm]

54
Fixation BOIS/BOIS - clouage total

Porteur : 54 ; Porté : 32 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
Fixation BOIS/BOIS - clouage partiel

Porteur : 24 ; Porté : 16 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
Fixation sur BÉTON ou ACIER

Porteur : 6 - WA M12-104/5 ; Porté : 32 - CNA Ø4,0 ; Sur support en acier : Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)
Profondeur (F)

95mm
Largeur (D)

38.5mm

Grands sabots à ailes extérieures, gamme GLE ECONOMIQUE

Les grands sabots à ailes extérieures GLE sont préconisés dans de nombreux cas. Ils permettent d‘assembler une structure sans usinage à façon et ainsi de fiabiliser l‘ouvrage. De même, la multitude des applications rendues possibles par la polyvalence de ces produits les rendent aujourd‘hui incontournables dans la construction.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

S250GD + Z275 suivant NF EN 10346,
Epaisseur 4 mm.

Avantages :

Résistance au feu de 30 minutes suivant l’Eurocode 5,
Installation rapide et simple,
Permet une grande polyvalence,
Facilite la fixation sur support béton.

Applications

Support :

Porteur : bois massif, bois composite, lamellé collé, acier, béton.
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d’utilisation :

Solives, pannes,
Lisses et montants de bardage,
Butées de chevron,
Renforcement d‘assemblages existants...

Mise en oeuvre

Fixations

Sur porté :

Pointes annelées CNA Ø 4.0 x 50 mm.
Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Vis CSA Ø 5.0 x 40 mm.
Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.

Sur porteur :

Support bois :

Pointes annelées CNA Ø 4.0 x 50 mm.
Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Vis CSA Ø 5.0 x 40 mm.
Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.

Support acier :

Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

Support béton :

Cheville mécanique : goujon WA M12-104/5.
Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35.

Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH M16-130.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
