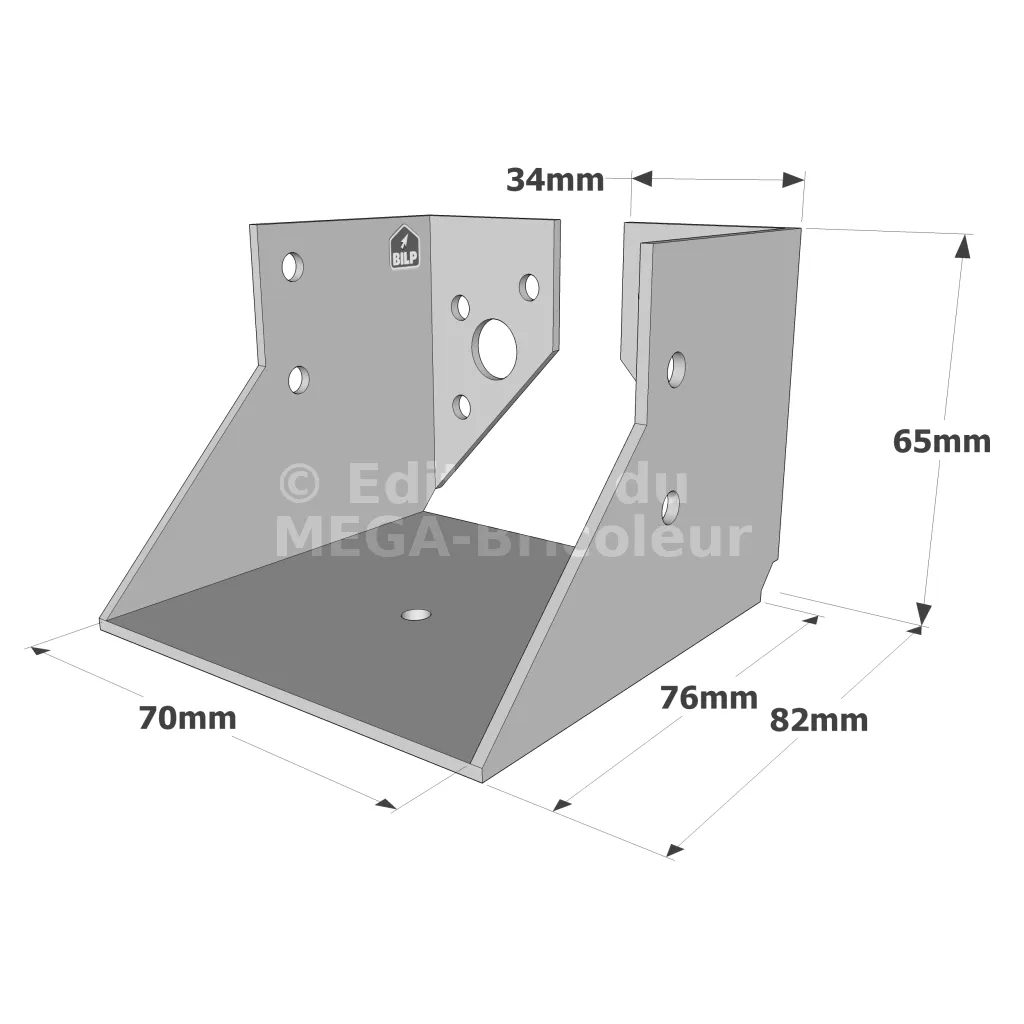

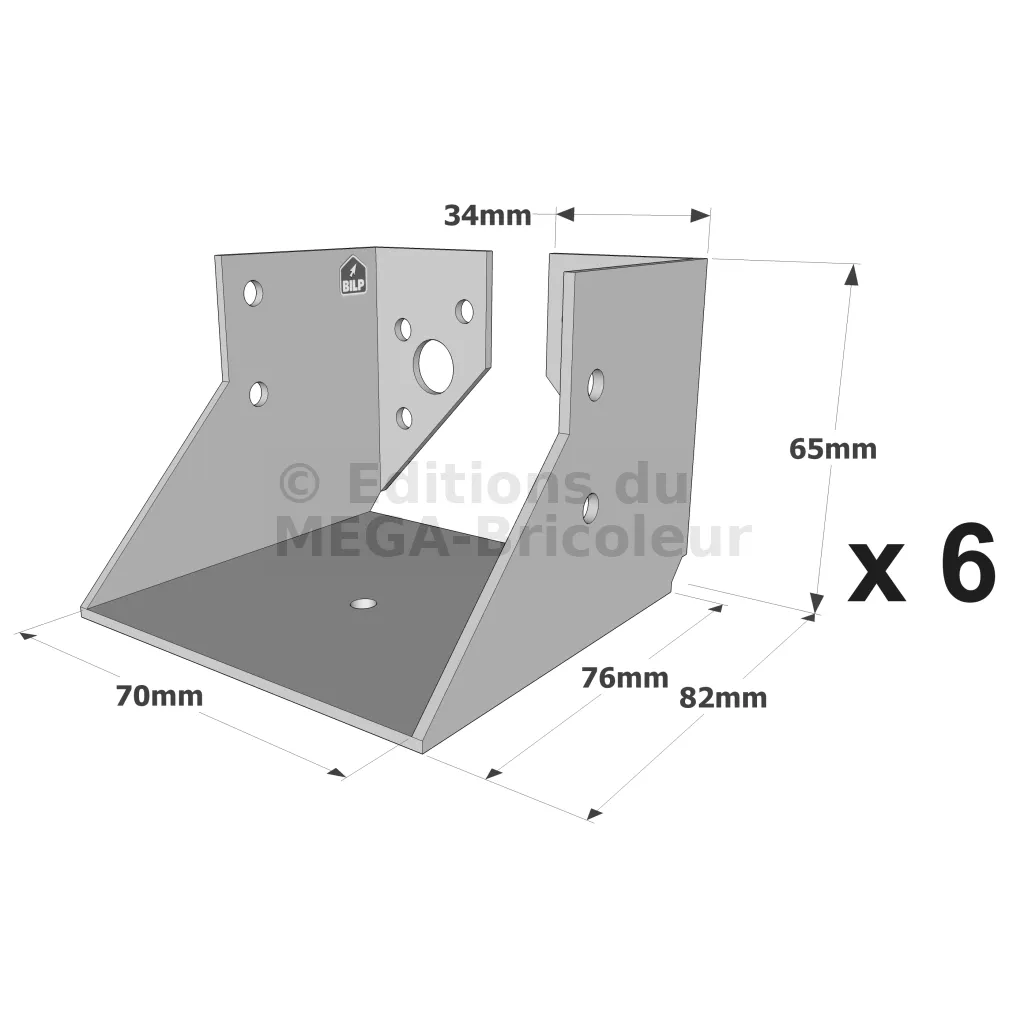

Sabots à ailes intérieures, gamme SAI CLASSIQUE (épaisseur 2mm) - Réf. SAI200/70/2_6
-
RéférenceSAI200/70/2_6
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois porté77,5mm
-
Hauteur maximale du bois porté97,5mm
-
Profondeur (C)76mm
-
Perçages sur porteur Ø5 [mm]6
-
Perçages sur porté Ø5 [mm]4
-
Fixation BOIS/BOIS - clouage totalPorteur : 6 ; Porté : 4 ; type : pointes annelées Ø4,0 x 50mm ou vis CSA Ø5.0 x 40mm
Sabots à ailes intérieures, gamme SAI CLASSIQUE
Le sabot à ailes intérieures SAI est une variante du sabot à ailes extérieures qui permet d’apporter une plus grande discrétion dans l’assemblage. Son utilisation permet de répondre à des cas particuliers tels les assemblages en coin.
Caractéristiques
Matière
– Acier galvanisé S250GD + Z275 suivant NF EN 10346,
– Epaisseur : 2 mm.
Avantages
– Installation simple et rapide,
– Discrétion de l’assemblage,
– Largeurs au choix selon les plages indiquées.
Applications
Support
– Porteur : bois massif, bois composite, bois lamellé collé,
– Porté : bois massif, bois composite, bois lamellé collé.
Domaines d’utilisation
– Solives,
– Pannes,
– Lisses et montants de bardage,
– Poteau poutre...
Données techniques
Développés et largeurs


Références | Développé [mm] | Avec perçages de pointes uniquement (ailes recoupées) | Avec perçages de tirefonds et pointes (ailes entières) |
---|---|---|---|
SAI200 | 200 | 38 - 63 mm | 64 - 80 mm |
SAI250 | 250 | 38 - 63 mm | 64 - 80 mm |
SAIL300 | 300 | 38 - 79 mm | 80 - 116 mm |
SAIL340 | 340 | 38 - 79 mm | 80 - 116 mm |
SAIL380 | 380 | 38 - 79 mm | 80 - 156 mm |
SAIL440 | 440 | 38 - 79 mm | 80 - 156 mm |
SAIL500 | 500 | 38 - 79 mm | 80 - 156 mm |
Attention, pour les sabots SAI-SAIL à ailes intérieures de largeurs inférieures à 64 mm (SAI) et 80 mm (SAIL), les ailes sont recoupées sur la hauteur dans l’axe des perçages de boulons. La fixation sur le porteur est donc uniquement possible par pointes ou vis dans la ligne verticale de perçages Ø5 proche du pli.
Fixations
Sur porté :
– Pointes annelées CNA Ø 4.0 x 50 mm.
– Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
– Vis CSA Ø 5.0 x 40 mm.
– Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Sur porteur :
– Pointes annelées CNA Ø 4.0 x 50 mm.
– Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
– Vis CSA Ø 5.0 x 40 mm.
– Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Non recommandé sur support béton du fait d’un entraxe entre les chevilles trop faible.
Section de bois et largeur du sabot
On admet une tolérance de 2 mm maximum entre l‘épaisseur du bois et la largeur du sabot. Exemple : un sabot plié à 76 mm peut porter une épaisseur de bois de 74 mm.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
