Broches pour connecteurs à âme intérieure - Finition électrozinguée blanc - Réf. STD12x60-B
-
RéférenceSTD12x60-B
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025 : 1993 Finition bichromatée Zn12/C suivant NF EN ISO 2081.
-
MarqueSIMPSON Strong-Tie
-
Produits compatiblesTU16 - 28, TUB16 - TUB28, TUBS16 - TUBS28, ETNM, PPS, PPSDT & PPSR
Les broches pour connecteurs à âme intérieure
Les broches pour connecteurs à âme intérieure sont essentielles à la reprise de charge des connecteurs structurels Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure (ETNM, TU, TUB et CBH) et permettent également d‘assurer la fixation de pieds de poteau à âme intérieure.
Caractéristiques
Déclarations de performance : FR-DoP-h10/0004
Matière
- Acier S235JR suivant NF EN 10025 : 1993
- Finition zinguée suivant NF EN ISO 2081
Avantages
- Extrémité chanfreiné pour une pénétration simplifiée dans le bois,
- Finition électrozinguée se rapprochant de la finition naturelle du bois.
Applications
Support

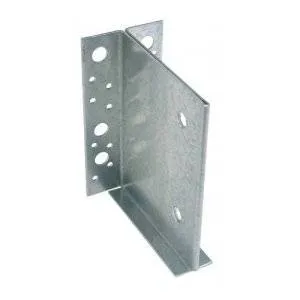

- Étriers à âme intérieure.

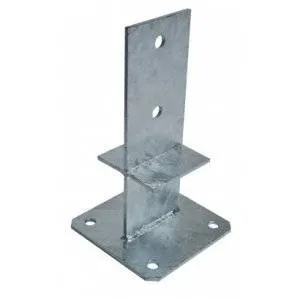

- Pieds de poteaux structurels.
Domaines d‘utilisation
- Fixation de connecteurs en âme.
Données techniques
Dimensions
(puit canadien, solaire passif, poële bois, ECS)
La longueur de la broche est égale à la largeur de l’élément porté.
Propriétés caractéristiques
| Propriétés caractéristiques | |
|---|---|
| Références | Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm] |
| STD8X45-B | 22.7 |
| STD8X60-B | 22.7 |
| STD8X80-B | 22.7 |
| STD8x100-B | 22.7 |
| STD8X120-B | 22.7 |
| STD8X140-B | 22.7 |
| STD8X160-B | 22.7 |
| STD8X180-B | 22.7 |
| STD8X200-B | 22.7 |
| STD10X60-B | 40.6 |
| STD10X80-B | 40.60 |
| STD10X90-B | 40.60 |
| STD10X100-B | 40.6 |
| STD10X120-B | 40.6 |
| STD10X140-B | 40.6 |
| STD12X60-B | 65.2 |
| STD12X80-B | 65.2 |
| STD12X90-B | 65.2 |
| STD12X100-B | 65.2 |
| STD12X115-B | 65.2 |
| STD12X120-B | 65.2 |
| STD12X140-B | 65.2 |
| STD12X160-B | 65.2 |
| STD12X180-B | 65.2 |
| STD12X200-B | 65.2 |
| STD16X120-B | 137.8 |
| STD16X140-B | 137.8 |
| STD16x160-B | 137.8 |
| STD16X180-B | 137.8 |
| STD16X200-B | 137.8 |
| STD16X250-B | 137.8 |
Installation
- L’avant-trou est réalisé à un diamètre inférieur ou égal au diamètre nominal de la broche.
- Les chanfreins facilitent l’insertion des éléments dans le bois.
Les broches participent à la reprise de charge de nos connecteurs. Il convient de respecter les préconisations de mise en œuvre données dans les ATE suivants : ATE-07/0125 (Etriers à âme intérieure) et ATE-07/02850 (Pieds de poteaux).
