Broches pour connecteurs à âme intérieure - Finition électrozinguée blanc - Réf. STD12x100-B

EN STOCK

Expédition immédiate disponible pour 36 unité(s).
Livré en 24/72h

3€⁹⁵

TTC / broche

Diamètre :
- 12mm
Longueur des broches :
- 100mm
Conditionnement :
- 1 pièce
Autres choix

Référence
STD12x100-B
Fabrication
Française
Matériau
Acier S235JR suivant NF EN 10025 : 1993 Finition bichromatée Zn12/C suivant NF EN ISO 2081.
Marque
SIMPSON Strong-Tie
Produits compatibles
TU16 - 28, TUB16 - TUB28, TUBS16 - TUBS28, ETNM, PPS, PPSDT & PPSR

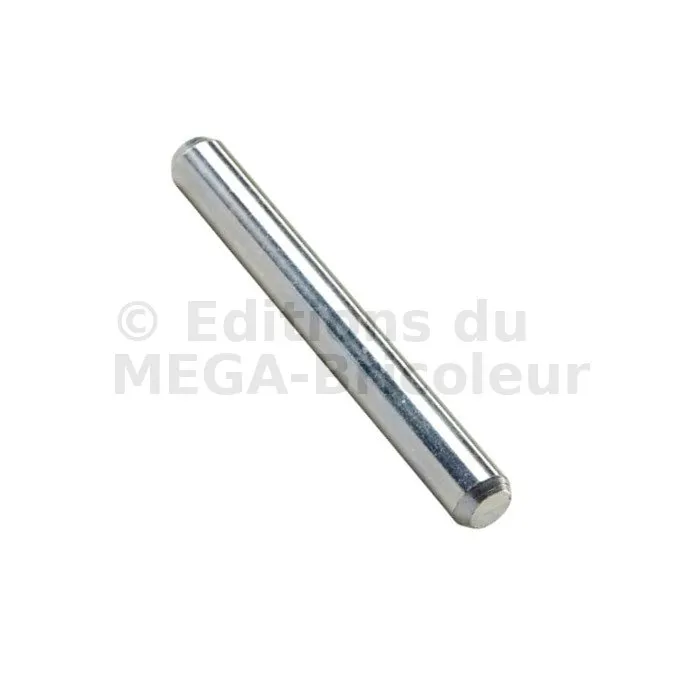

Les broches pour connecteurs à âme intérieure

Les broches pour connecteurs à âme intérieure sont essentielles à la reprise de charge des connecteurs structurels Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure (ETNM, TU, TUB et CBH) et permettent également d‘assurer la fixation de pieds de poteau à âme intérieure.

Caractéristiques

Déclarations de performance :FR-DoP-h10/0004
Matière

Acier S235JR suivant NF EN 10025 : 1993
Finition zinguée suivant NF EN ISO 2081

Avantages

Extrémité chanfreiné pour une pénétration simplifiée dans le bois,
Finition électrozinguée se rapprochant de la finition naturelle du bois.

Applications

Support

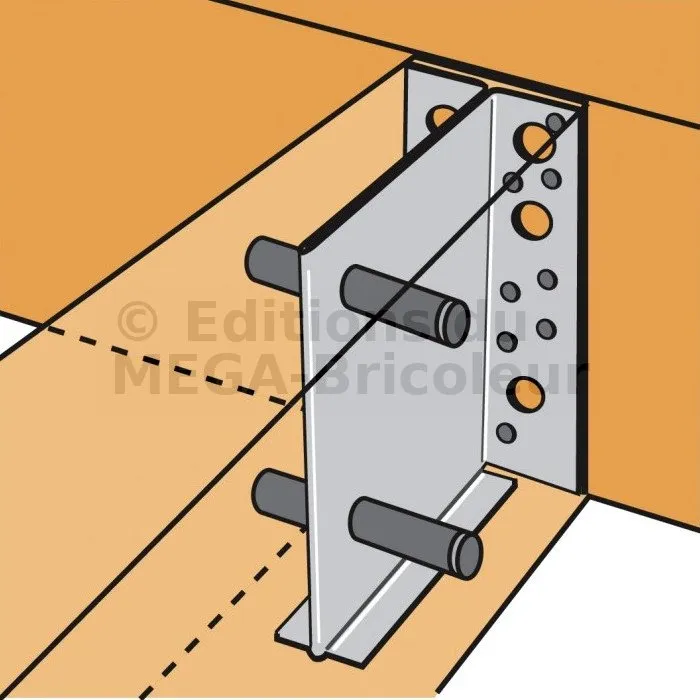

Étriers à âme intérieure.

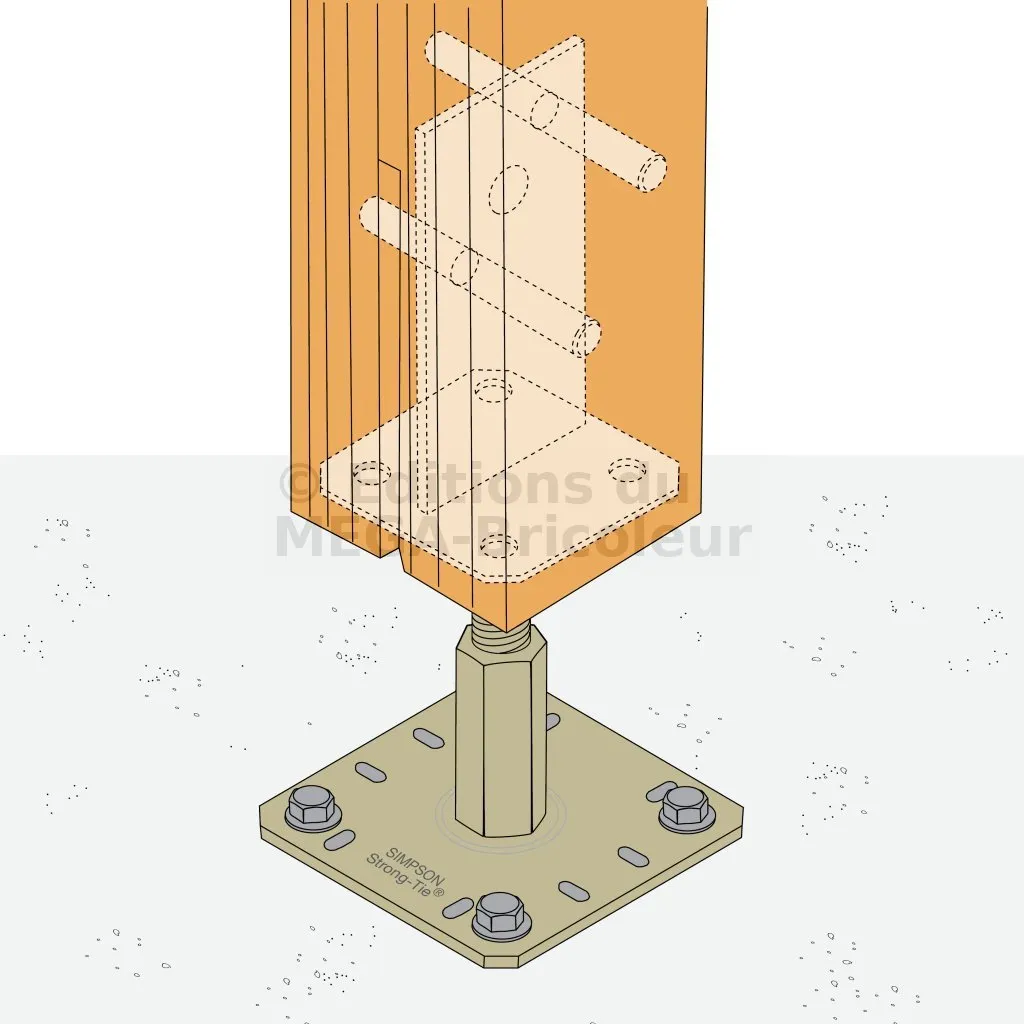

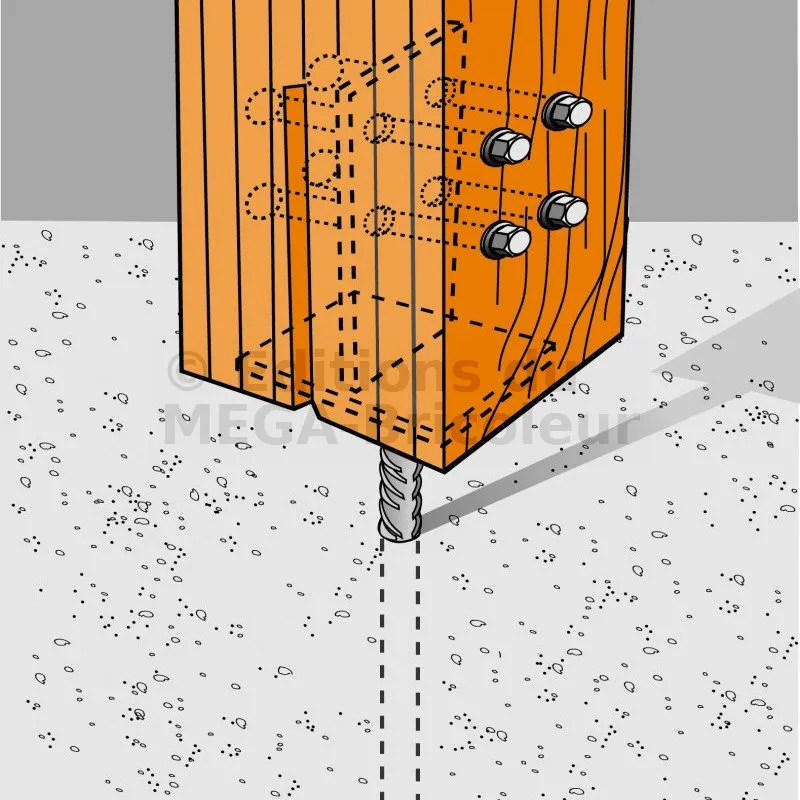

Pieds de poteaux structurels.

Domaines d‘utilisation

Fixation de connecteurs en âme.

Données techniques

Dimensions

chauffage

(puit canadien, solaire passif, poële bois, ECS)

Références	Dimensions fixations [mm]		Produits compatibles
	Diamètres (d) [mm]	Longueur (l) [mm]
STD8X45-B	8	45	TU12,PIG, PBH120G, PISB160G, PIBA
STD8X60-B	8	60	TU12,PIG, PBH120G, PISB160G, PIBA
STD8X80-B	8	80	TU12,PIG, PBH120G, PISB160G, PIBA
STD8x100-B	8	100	TU12,PIG, PBH120G, PISB160G, PIBA
STD8X120-B	8	120	TU12,PIG, PBH120G, PISB160G, PIBA
STD8X140-B	8	140	TU12,PIG, PBH120G, PISB160G, PIBA
STD8X160-B	8	160	TU12,PIG, PBH120G, PISB160G, PIBA
STD8X180-B	8	180	TU12,PIG, PBH120G, PISB160G, PIBA
STD8X200-B	8	200	TU12,PIG, PBH120G, PISB160G, PIBA
STD10X60-B	10	60	CBH
STD10X80-B	10	80	CBH
STD10X90-B	10	90	CBH
STD10X100-B	10	100	CBH
STD10X120-B	10	120	CBH
STD10X140-B	10	140	CBH
STD12X60-B	12	60	TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X80-B	12	80	TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X90-B	12	90	TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X100-B	12	100	TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X115-B	12	115	TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X120-B	12	120	TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X140-B	12	140	TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X160-B	12	160	TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X180-B	12	180	TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X200-B	12	200	TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD16X120-B	16	120	PPSTD, PPS, PPSR
STD16X140-B	16	140	PPSTD, PPS, PPSR
STD16x160-B	16	160	PPSTD, PPS, PPSR
STD16X180-B	16	180	PPSTD, PPS, PPSR
STD16X200-B	16	200	PPSTD, PPS, PPSR
STD16X250-B	16	250	PPSTD, PPS, PPSR

La longueur de la broche est égale à la largeur de l’élément porté.

Propriétés caractéristiques

	Propriétés caractéristiques
Références	Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm]
STD8X45-B	22.7
STD8X60-B	22.7
STD8X80-B	22.7
STD8x100-B	22.7
STD8X120-B	22.7
STD8X140-B	22.7
STD8X160-B	22.7
STD8X180-B	22.7
STD8X200-B	22.7
STD10X60-B	40.6
STD10X80-B	40.60
STD10X90-B	40.60
STD10X100-B	40.6
STD10X120-B	40.6
STD10X140-B	40.6
STD12X60-B	65.2
STD12X80-B	65.2
STD12X90-B	65.2
STD12X100-B	65.2
STD12X115-B	65.2
STD12X120-B	65.2
STD12X140-B	65.2
STD12X160-B	65.2
STD12X180-B	65.2
STD12X200-B	65.2
STD16X120-B	137.8
STD16X140-B	137.8
STD16x160-B	137.8
STD16X180-B	137.8
STD16X200-B	137.8
STD16X250-B	137.8

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Installation

L’avant-trou est réalisé à un diamètre inférieur ou égal au diamètre nominal de la broche.
Les chanfreins facilitent l’insertion des éléments dans le bois.

Les broches participent à la reprise de charge de nos connecteurs. Il convient de respecter les préconisations de mise en œuvre données dans les ATE suivants : ATE-07/0125 (Etriers à âme intérieure) et ATE-07/02850 (Pieds de poteaux).

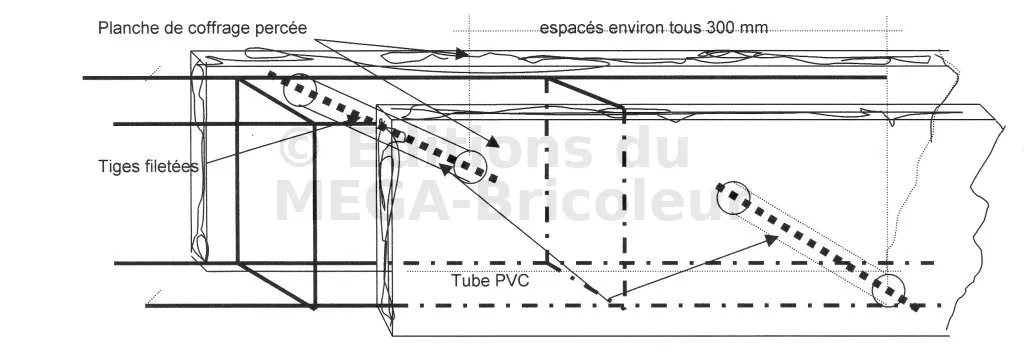

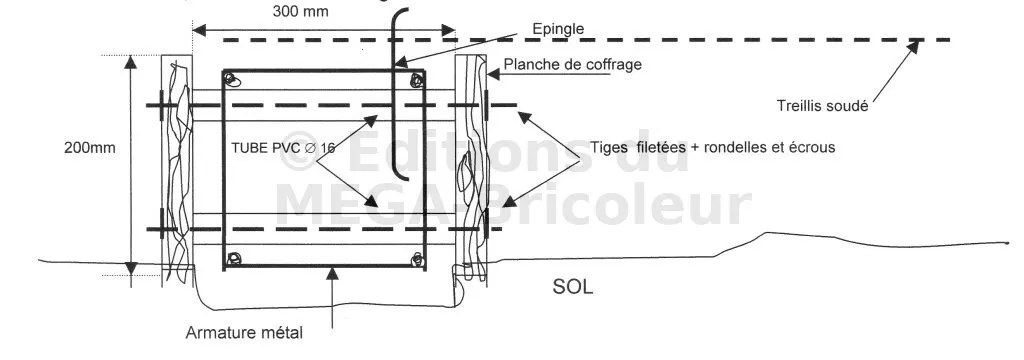

Coffrage superficiel
