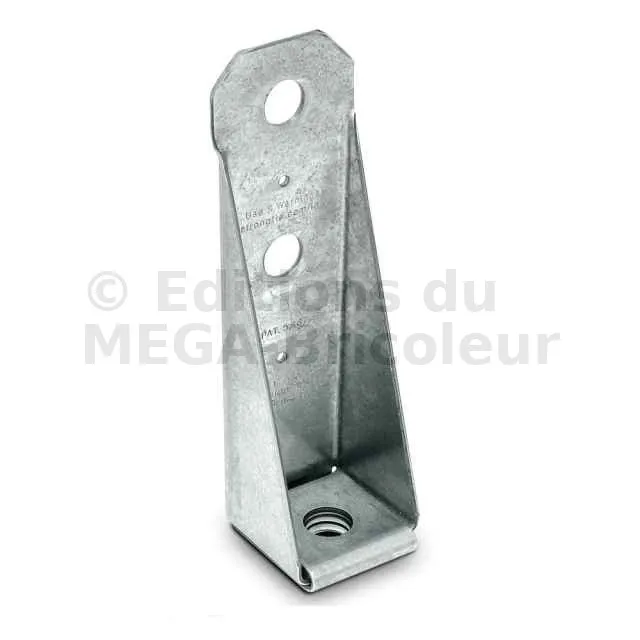

Ancrage pour montant d’ossature 60x220x57mm épaisseur 2.5mm - Réf. HD3B
L’ancrage HD3B est utilisé pour transférer les efforts de traction à travers les planchers, pour ancrer les pannes à la maçonnerie ou au béton. La distance réglementaire du boulon au bord du bois est donnée par la hauteur E1. Fabriqué sans soudure ce qui assure de meilleures performances.
-
RéférenceHD3B
-
Epaisseur2.5mm
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 SS (grade 33) suivant ASTM A-653
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B1Ø16
-
Perçages Aile A2Ø16
-
Epaisseur (D)11mm
-
Profondeur (E)33mm
-
Largeur64mm
-
Hauteur (F)64mm
-
Hauteur (G)123mm
Caractéristiques
Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285
Matière
- Acier galvanisé G90 SS (grade 33) suivant ASTM A-653,
- Epaisseur de la base : 11 mm,
- Epaisseur du corps : 2,5 mm.
Avantages
- Peut être utilisé par paire sur poteau,
- Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,

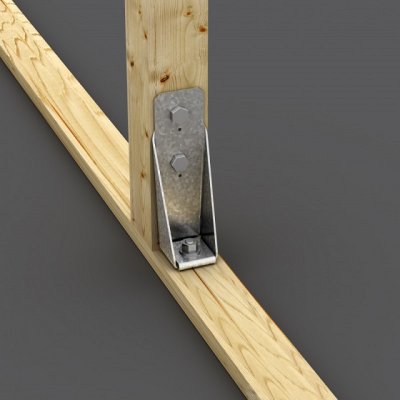

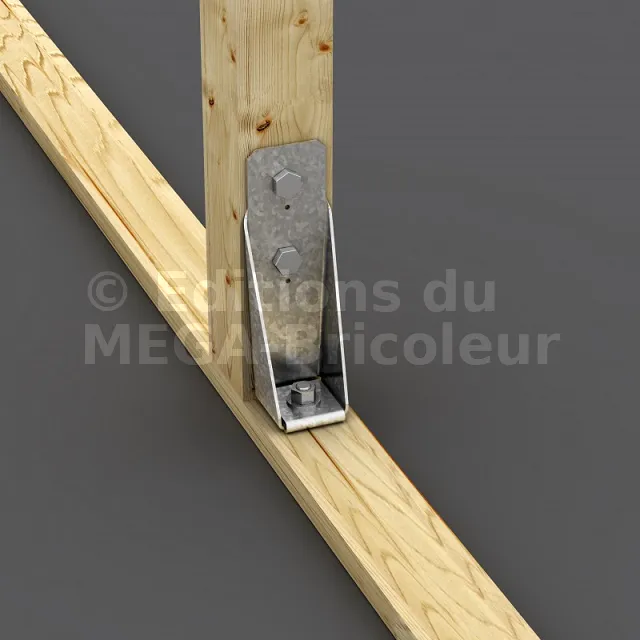

- Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
- Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant : ainsi, la dissipation d‘énergie dans le panneau s‘effectue au niveau du couturage.
Applications
Support
– Porteur : bois, béton,
– Porté : bois.
Domaines d’utilisation
- Montants ossature bois

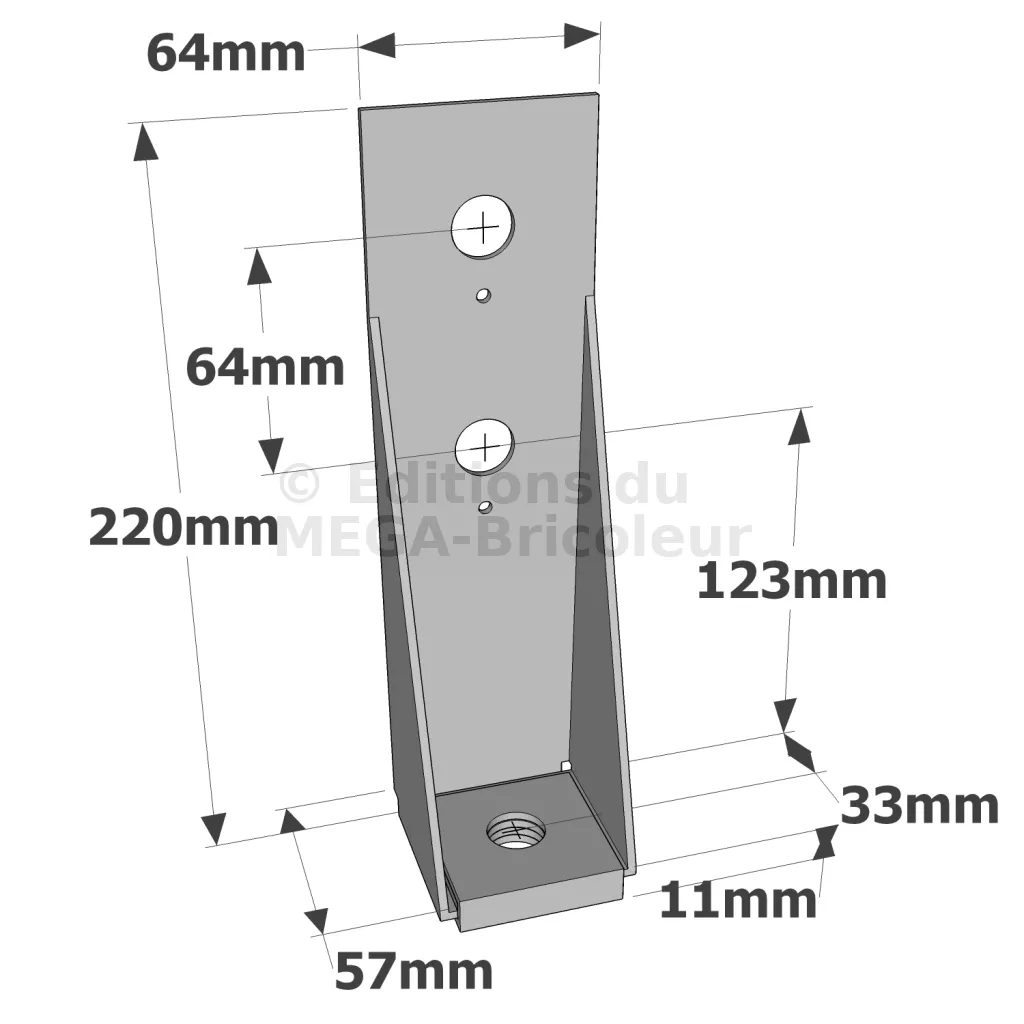

Dimensions
fin

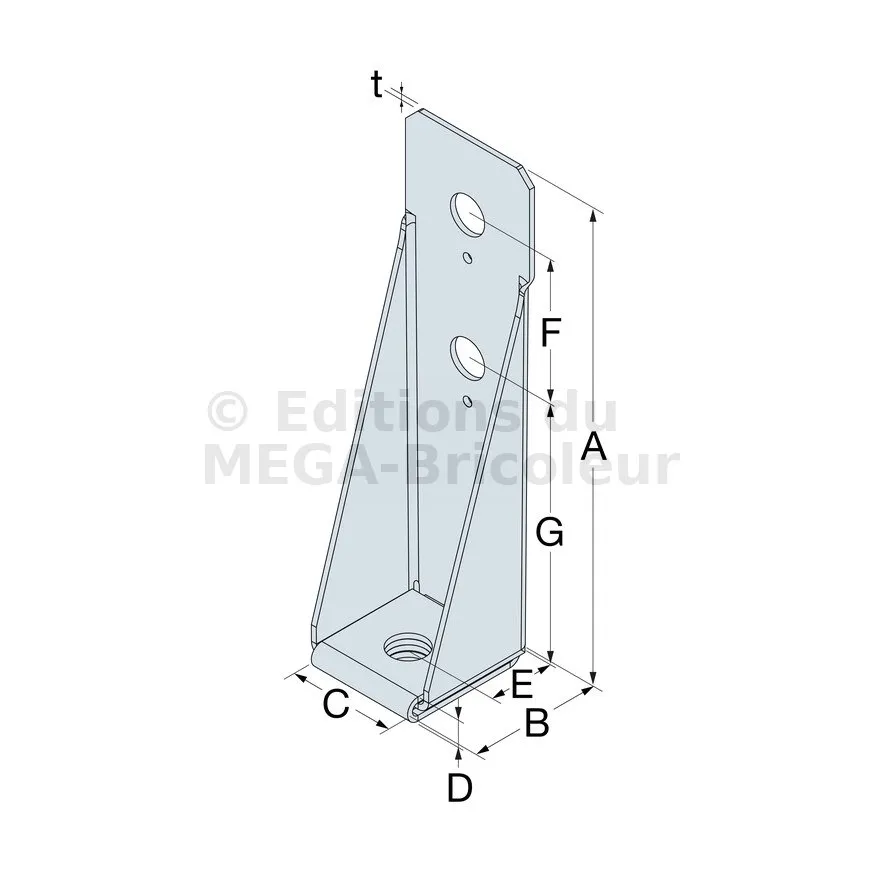

| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | Ø16 | Ø16 | |
| HD3B | 220 | 57 | 64 | 11 | 33 | 64 | 123 | 2 | 1 |
Performances du produit
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Aile A | Aile B | R1.k | |||
| Qté | Type | Qté | Type | ||
| HD3B | 2 | Ø16 | 1 | Ø16 | 15.6 |
Pour poteau de section ≥ 100x100mm
Fixations

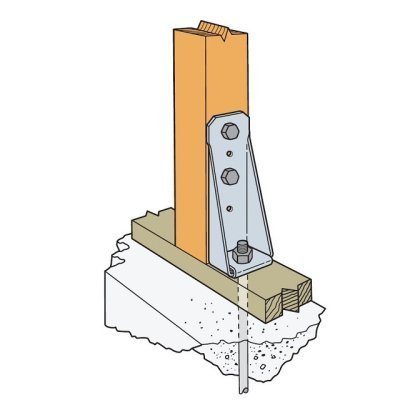

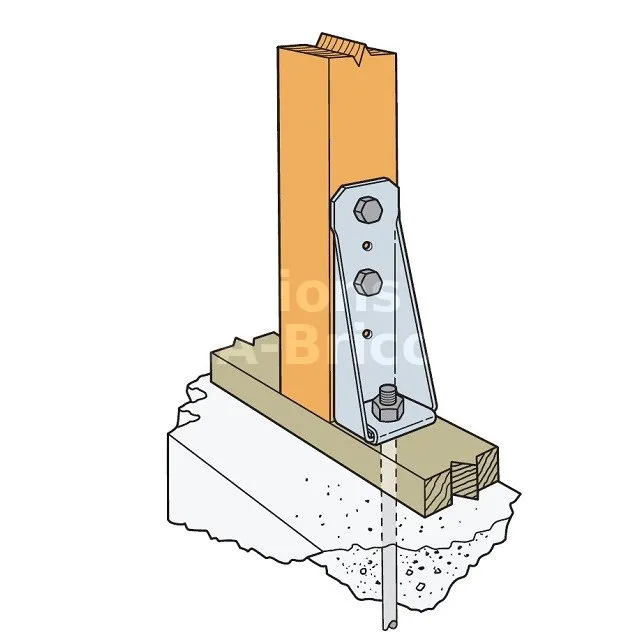

Support béton :
- Cheville mécanique : goujons WA M16-110/5,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.
Installation
- Utiliser toutes les fixations spécifiées. Le jeu des perçages dans le bois pour les boulons doit être limité à 1 mm,
- Utiliser des rondelles pour les assemblages écrous sur bois,
- Dans le cas d‘éléments doublés, les 2 pièces doivent être clouées ensemble pour agir comme une seule pièce.
