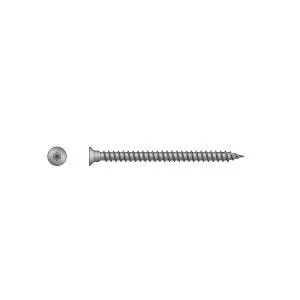

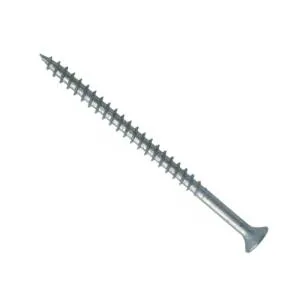

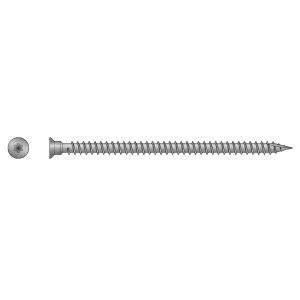

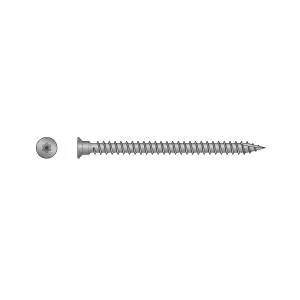

Vis pour étriers à queue d’aronde
Les vis à tête Torx sont utilisées pour des applications spécifiques telles que l’assemblage des étriers à queue d’aronde type ETB. Elles permettent un vissage rapide en assurant un bon maintien sur les visseuses électriques.
Caractéristiques
Matière
– Acier électrozingué blanc.
Avantages
– Grand confort de mise en oeuvre.
– Utiliser en embout Torx 20 pour le vissage.
Applications
Support
– Porteur : Bois massif, bois composite, lamellé-collé.
– Porté : Bois massif, bois composite, lamellé-collé.
Domaines d’utilisation
– Étriers à queue d’aronde ETB.
Vissage
– Embout Torx 20.
Données techniques
Dimensions
| Références | Dimensions fixations [mm] | |||||
|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | Embout | |
| FTETL5.0X80 | 5 | 80 | 9.7 | 3.2 | 61 | T20 |
| FTETL5.0X70 | 5 | 70 | 9.7 | 3.2 | 61 | T20 |
| FTETL6.0X60 | 6 | 60 | 11.6 | 3.8 | 58 | T30 |
Capacités
| Références | Propriétés caractéristiques | |||
|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique [My.k] [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°][N/mm²] | Paramètre de résistance caractéristique à la traversée de tête -fhead,k [fhead.k] [N/mm²] | Capacité de résistance caractéristique en traction - ftens,k [ftens.k] [kN] | |
| FTETL5.0X80 | 5.9 | 14 | 17.3 | 7.9 |
| FTETL5.0X70 | 5.9 | 14 | 17.3 | 7.9 |
| FTETL6.0X60 | 9.5 | 12 | 15.4 | 11 |
Détails techniques supplémentaires disponibles dans l’ATE-12/0114.
