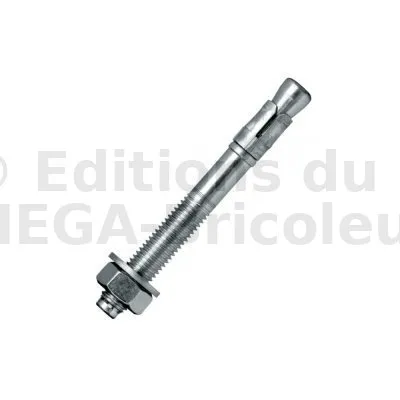

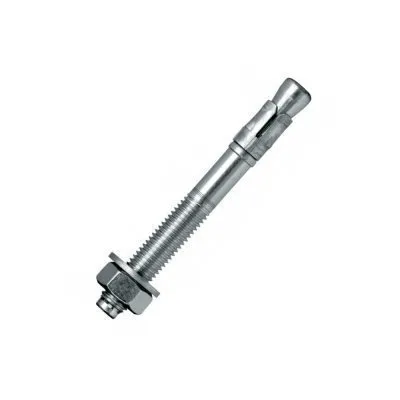

Goujons d’ancrage sismique - Réf. BOAXFMC16150
Goujon d’ancrage C1 et C2
Le goujon d’ancrage BOAX-FMC est un système de fixation par expansion pour charges lourdes adapté à la nouvelle réglementation sismique (C1 et C2).
Caractéristiques
Agréments techniques :ETE-15/0314-FR ;
Déclarations de performance :FR-DoP-e15/0314.pdf ;
Matière
- Acier galvanisé (classe 8.8) > 8 µm.
- Bague d’expansion en acier Inoxydable.
Avantages
- Gain de temps : Ø de perçage = Ø de cheville ; montage au travers ; mise sous charge immédiate ; écrou et rondelle prémontés,
- Performance : grande capacité de charge ; distances au bord et entraxes faibles ; béton fissuré et non fissuré ; catégorie C1 et C2 pour le sismique (Ø8 : C1 ; Ø10, Ø12 et Ø16 : C1 et C2).
Applications
Support
- Béton fissuré,
- Béton non fissuré,
- Environnement sismique correspondant aux catégories C1 et C2.
Domaines d’utilisation
- Façade,
- Garde-corps,

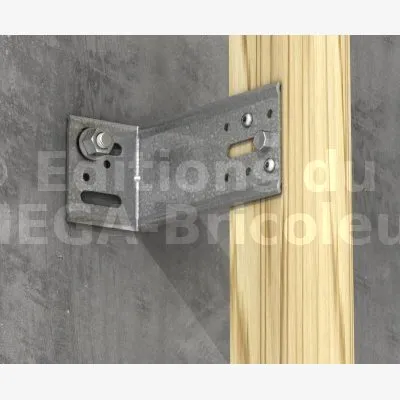

- Équerre de bardage ITE,
- Sabots de charpente,
- Fixation de charges statiques ou quasi-statiques.
Données techniques
Dimensions
| Références | Code article | Catégorie de performance sismique C1 / C2 | Diamètre du filetage [mm] | Longueur [L] [mm] | Ep. max pce à fixer [tfix] [mm | Longueur du filetage [f] [mm] | Ø max pce à fixer [df] [mm] | Prof. d’implantation mini de la cheville [hnom] [mm] | Prof. d’ancrage [hef] [mm] | Ø ancrage x prof. mini perçage [d0 x h1] [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| BOAXFMC16150 | BOAXFMC16150 | C1 et C2 | 16 | 150 | 30 | 85 | 18 | 97 | 86 | 16 x 115 |
Valeurs de calcul - béton non fissuré
| Références | Valeurs de calcul - Béton non fissuré | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Traction - NRd [kN] | Cisaillement - VRd [kN] | Moment de flexion - MRd [Nm] | |||||||
| C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | ||
| BOAXFMC16150 | 23.3 | 28.5 | 32.9 | 36.2 | 44.3 | 44.3 | 44.3 | 44.3 | 200 |
1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Valeurs de calcul - béton fissuré
| Références | Valeurs de calcul - Béton fissuré | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Traction - NRd [kN] | Cisaillement - VRd [kN] | Moment de flexion - MRd [Nm] | |||||||
| C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | ||
| BOAXFMC16150 | 13.3 | 16.3 | 18.8 | 20.7 | 44.3 | 44.3 | 44.3 | 44.3 | 200 |
1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
