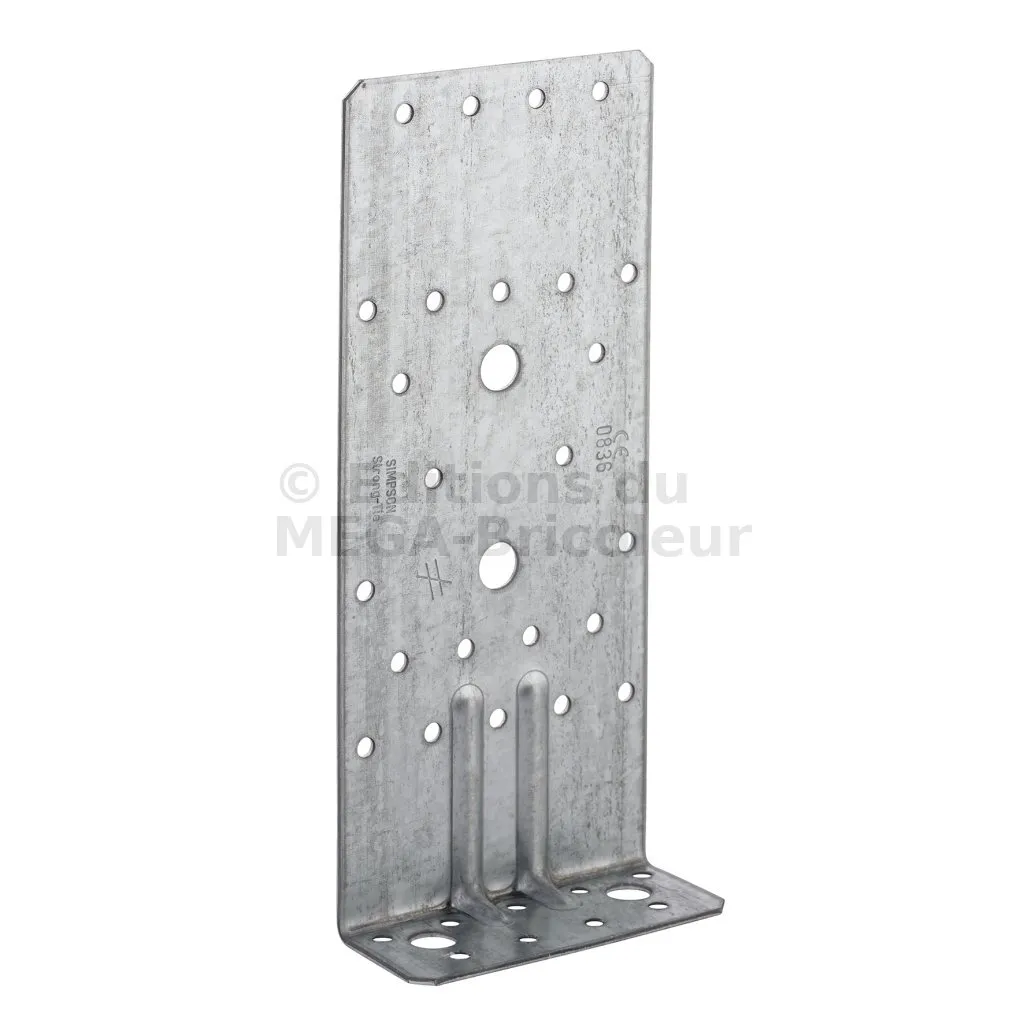

Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. ABR170

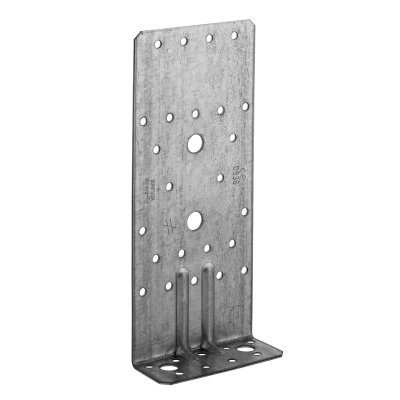

Equerre renforcée ABR (170 220)

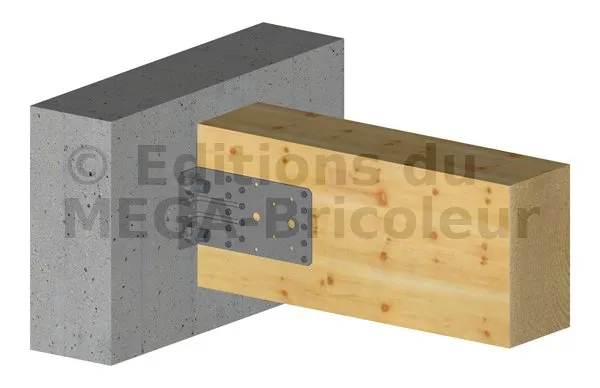

Les équerres renforcées ABR170 et ABR220 répondent à des applications structurelles telles que les assemblages bois-béton et plus particulièrement les solutions de façades.
Caractéristiques
- Agréments techniques : ETA-06/0106 ;
- Déclarations de performance : FR-DoP-e06/0106 ;
Matière
- Acier galvanisé S250GD+Z275 suivant NF EN 10346,
- Epaisseur : 2 mm
Avantages
- Haute rigidité,
- Grande résistance,
- Polyvalence d’utilisations,
- Connexion sur béton possible avec une seule équerre...
Application
Support
- Porteur : bois massif, bois lamellé-collé, béton, acier ...
- Porté : bois massif, bois composite, bois lamellé-collé, profilés ...
Domaines d’utilisation
- Fixation de lisses et montants de bardage,
- Fixation de chevrons, consoles, chevêtres...

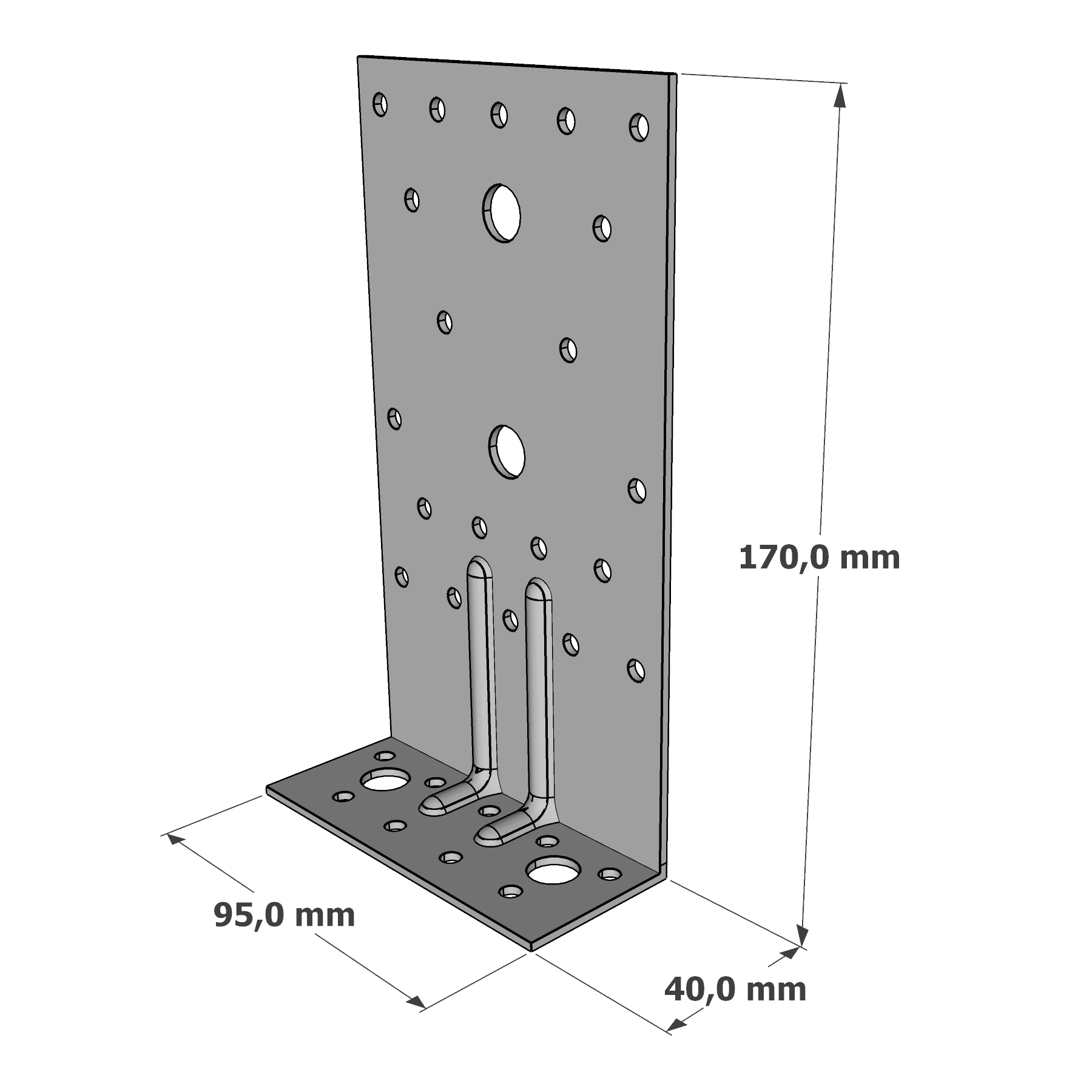

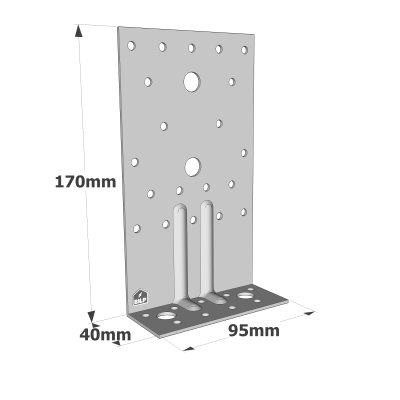

Données techniques
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | Ep. | Ø5 | Ø12 | Ø5 | Ø12 | |
| ABR170 | 170 | 40 | 95 | 2 | 20 | 2 | 9 | 2 |
| ABR220 | 220 | 40 | 95 | 2 | 24 | 2 | 9 | 2 |

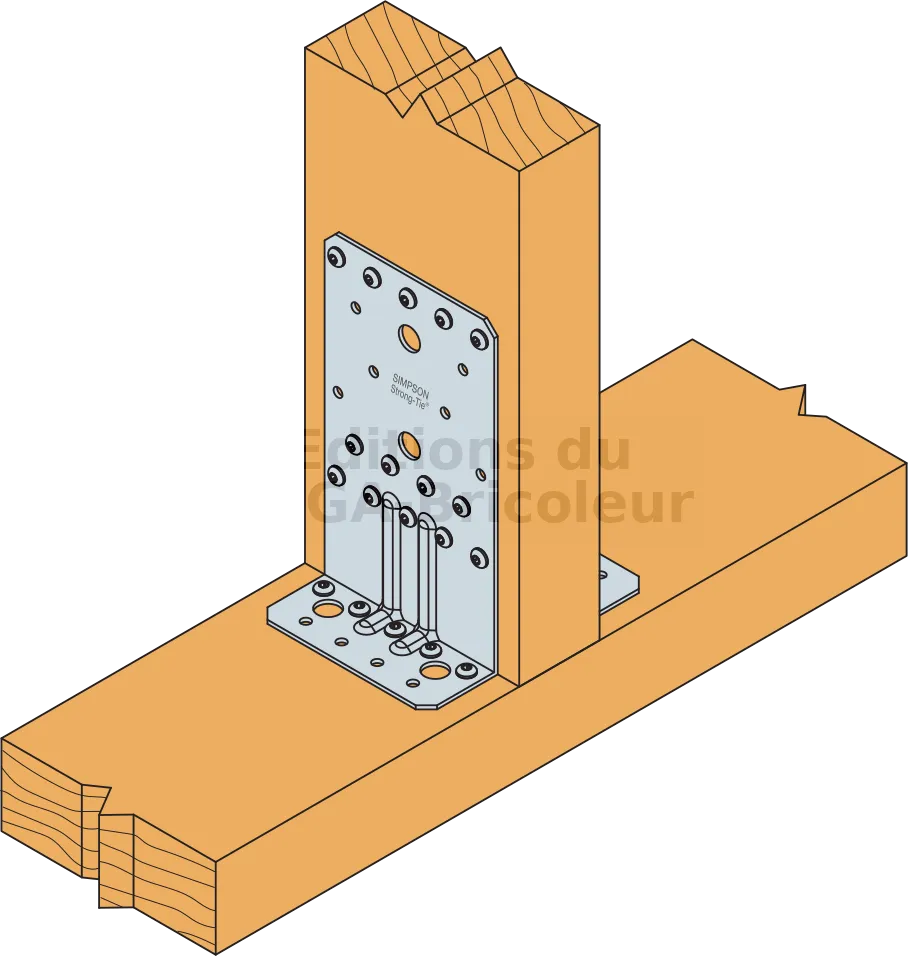

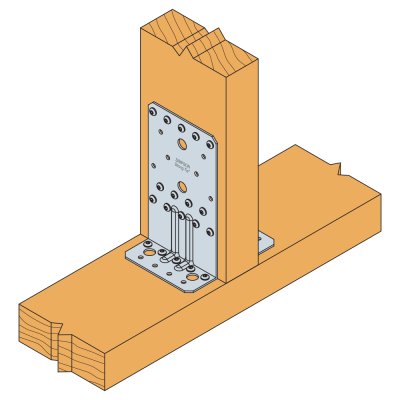

Valeurs Caractéristiques - Connexion bois sur bois
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage total | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
| Aile A | Aile B | R1.k | R2/3.k | R4/5.k | ||||
| Qté | Qté | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| ABR170 | 14 | 9 | 7.4 | 9.7 | 16.4 | 19.7 | 9.6/kmod^0.2 | 9.6/kmod^0.2 |
| ABR220 | 14 | 9 | 7.4 | 9.7 | 16.4 | 19.7 | 9.6/kmod^0.2 | 9.6/kmod^0.2 |
* Dans les cas où les efforts F1 et/ou F2 sont appliqués sans les efforts F4/5, le nombre de pointes peut être réduit suivant l’ETE.

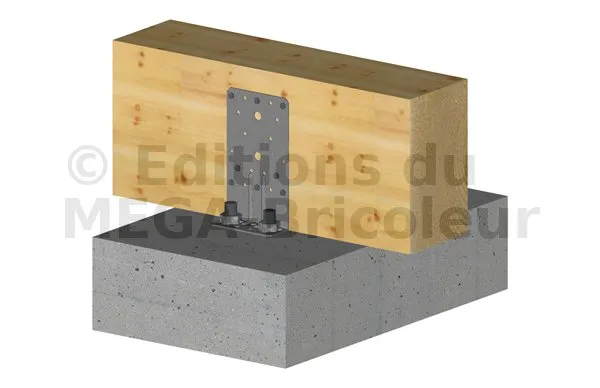

Valeurs Caractéristiques - Connexion bois sur support rigide
| Références | Valeurs Caractéristiques - Connexion bois sur support rigide | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2/3.k | R4/5.k | ||||||
| Qté | Type | Qté | Type | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| ABR170 | 14 | CNA | 2 | Ø10 | min. (33.0 ; 25.2/kmod) | min.(39.8 ; 25.2/kmod) | 19.7 | min.(23.8 ; 24.6/kmod) | min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod ) | min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod ) |
| ABR220 | 14 | CNA | 2 | Ø10 | min. (33.0 ; 25.2/kmod) | min. (39.8 ; 25.2/kmod) | 19.7 | min. (23.8 ; 24.6/kmod) | min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod ) | min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod ) |
* b est l’épaisseur de la poutre portée.
e est l’excentricité de la force appliquée.
Référez-vous au schéma de l’Annexe C2, page 23 de notre ETE-06/0106.
Pour le calcul de R4/5, il convient d’utiliser : e ≥ 50 mm.
Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||
| Qté | Type | Qté | Type | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| ABR170 | 14 | CNA | 2 | Ø10 | 28 | 28 | 19.7 | 23.8 |
| ABR220 | 14 | CNA | 2 | Ø10 | 28 | 28 | 19.7 | 23.8 |
* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé
Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

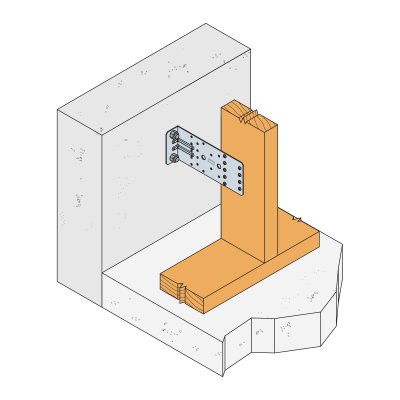

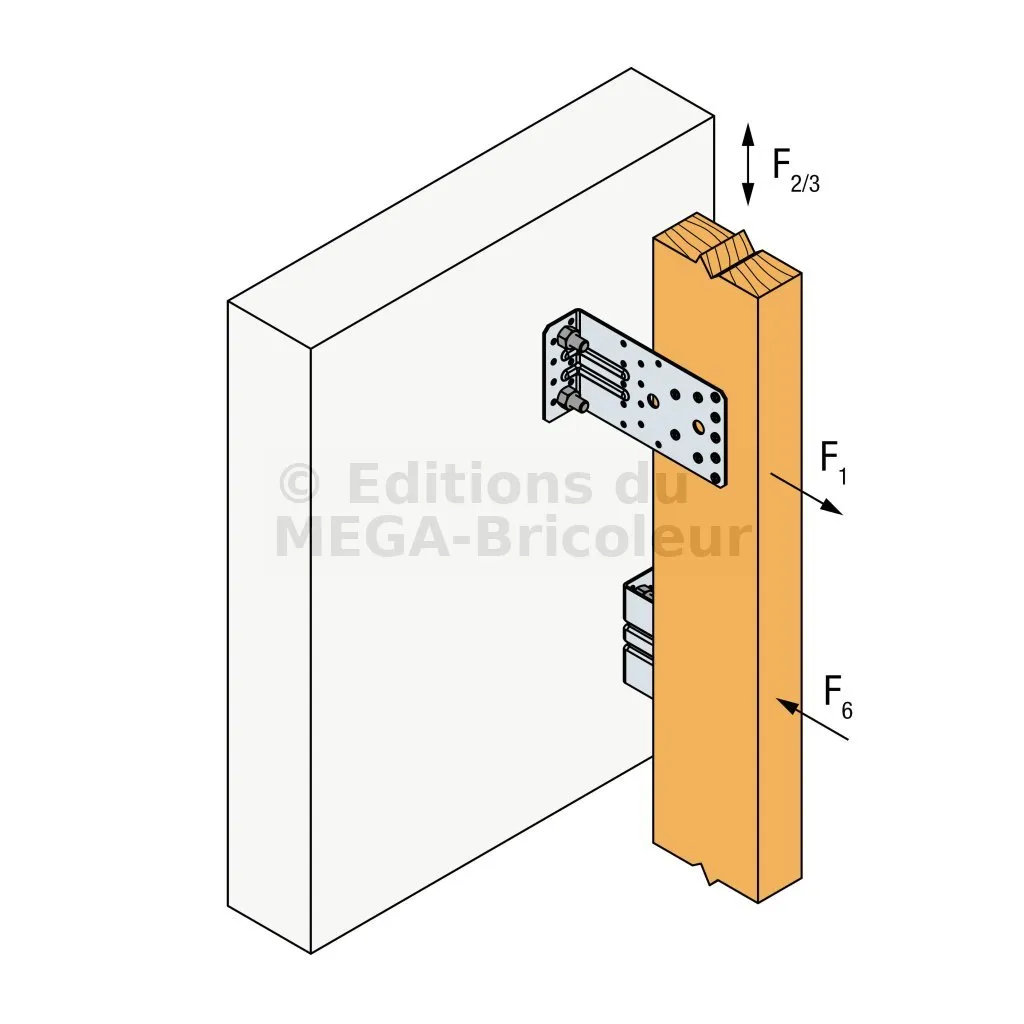

Valeurs Caractéristiques - Connexion bois sur façade
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois sur support rigide - 1 équerre [kN] | ||||||||||||
| Aile A | Aile B | R1.k | R2/3.k | R6.k | |||||||||
| Qté | Type | Qté | Type | CNA4,0x35 | CNA4.0x40 | CNA4.0x50 | CNA4,0x35 | CNA4.0x40 | CNA4.0x50 | CNA4,0x35 | CNA4.0x40 | CNA4.0x50 | |
| ABR170 | 9 | CNA | 2 | M10 | 10.2 | min. (11,8 ; 12,1/kmod) | min.(14,9 ; 12,1/kmod) | 3.5 | 3.8 | 4.7 | min. (14,9 ; 11,0/kmod) | min. (16,5 ; 11,0/kmod) | min. (20 ; 11,0/kmod) |
| ABR220 | 9 | CNA | 2 | M10 | min. (14,3 ; 12,1/kmod) | min. (15,9 ; 12,1/kmod) | min. (19,4 ; 12,1/kmod) | 2.7 | 2.9 | 3.6 | min.(14,9 ; 9,0/kmod) | min. (16,5 ; 9,0/kmod) | min. (20 ; 9,0/kmod) |
* Les capacités sont données pour 1 équerre, dans l’hypothèse où d’autres équerres ABR170 ou ABR220 seraient placées en quinconce sur le chevron.
L’utilisateur a la possibilité de fixer l’équerre ABR170 ou ABR220 avec un seul boulon (le supérieur) sur le support et de pouvoir justifier la charge dans les directions F1 et F6. La résistance F1 est dans ce cas divisée par deux.
La distance entre la poutre et le support doit être inférieure à 86 mm pour l’ABR170 et inférieure à 132 mm pour l’ABR220.
