Sabot à ailes extérieures - Inox A4 - Réf. SAEX340/1.5X (…)

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé

Expédition estimée dans 10 jours.

33€¹³

TTC / Sabot

Largeur (A) :

Référence
SAEX340/1.5X
Fabrication
Française
Matériau
Acier inoxydable A4 (316L) suivant NF EN 10088
Marque
SIMPSON Strong-Tie

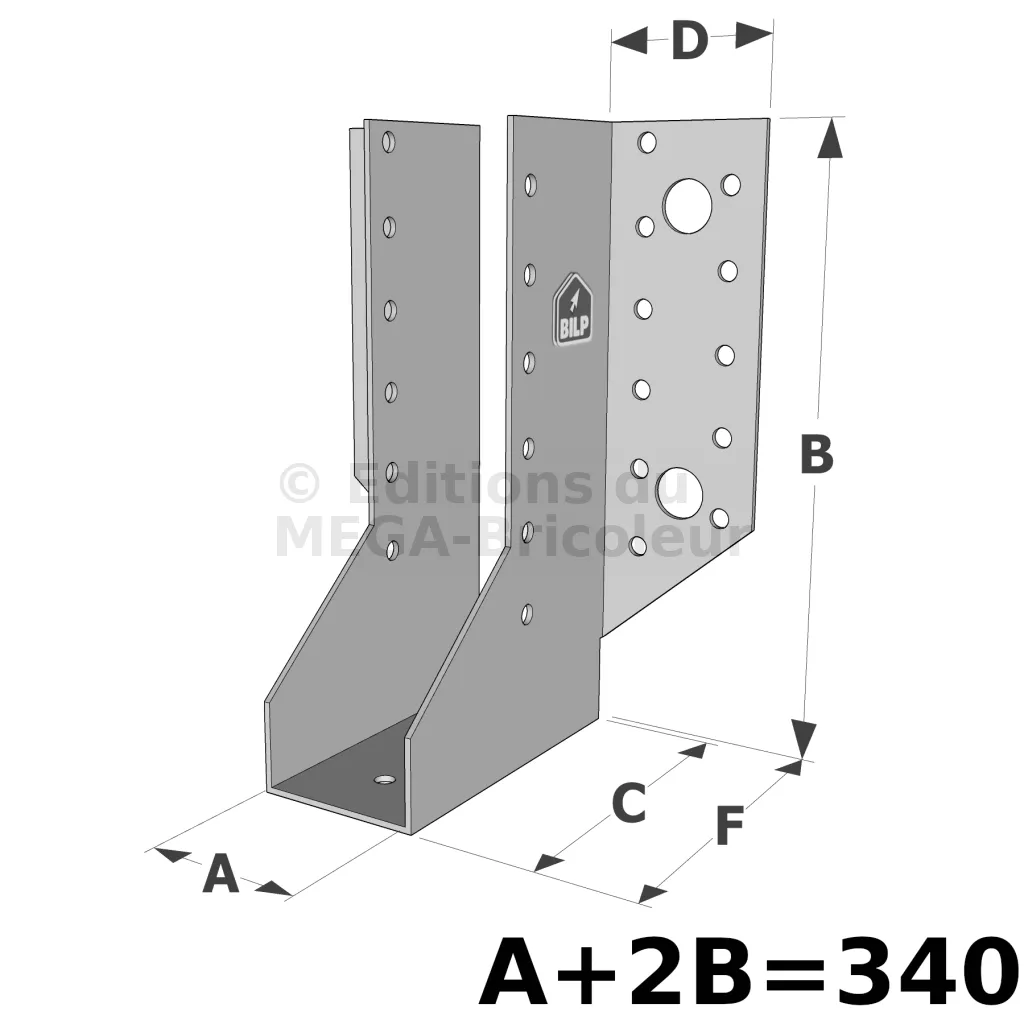

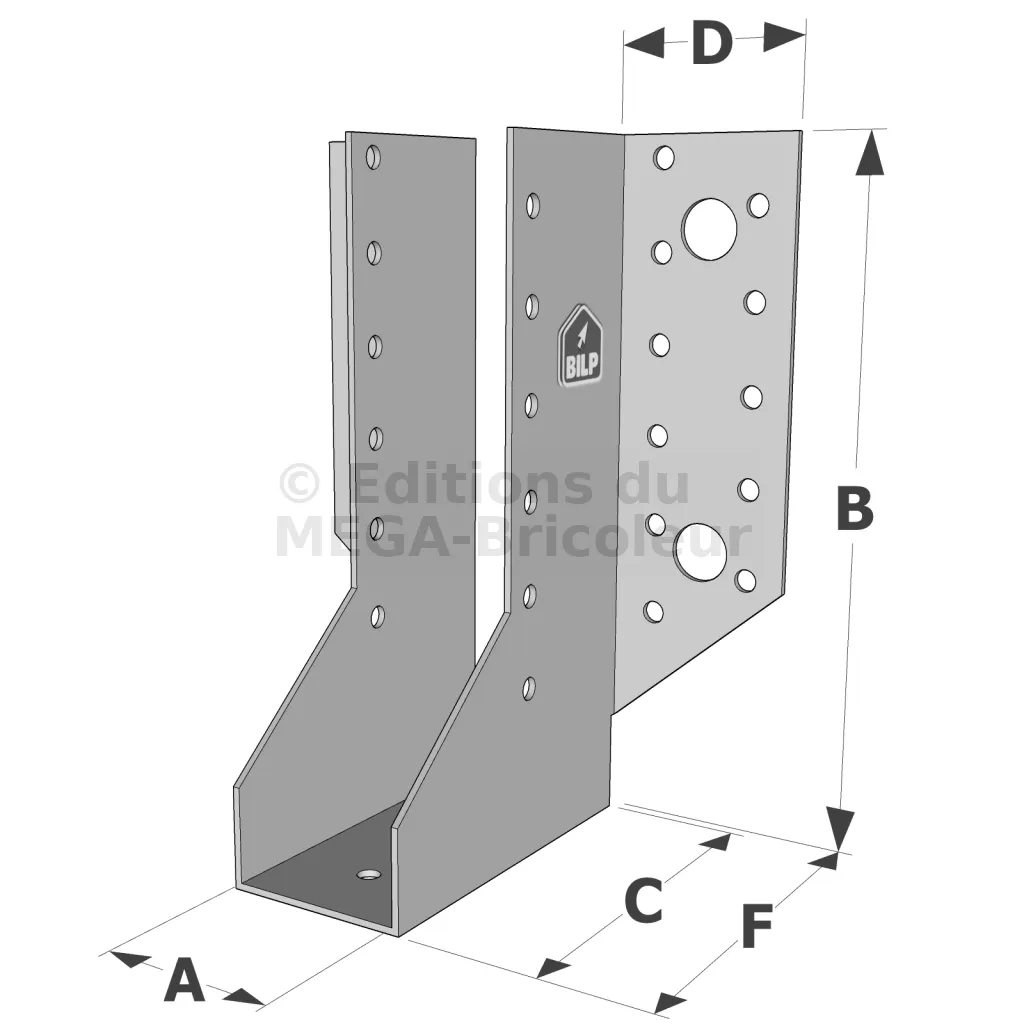

Hauteur (B)
(340- Largeur (A))/2
Profondeur (C)
84mm
Largeur (D)
41.5mm
Epaisseur
1.5mm
Perçages sur porteur Ø5 [mm]
22
Perçages sur porté Ø5 [mm]
12

Sabot à aile extérieure - INOX A4

Le sabot à ailes extérieures SAEX est un sabot inox préconisé pour la classe de service 3 et dans les ambiances contrôlées comme les cuisines et les laboratoires.

Caractéristiques

Matière

Acier inoxydable A4 (316L) suivant NF EN 10088.

Avantages

Grande résistance à la corrosion,
Permet une utilisation en milieu agressif type bord de mer.

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé, béton, acier
Porté : bois massif, bois composite, bois lamellé-collé

Domaines d’utilisation

Solives, pannes,
Poutres lisses et montants de bardage,
Butées de chevrons,
Renforcement d’assemblages existants...

Données techniques

Développés et largeurs

Références	Développé [mm]	Largeur [mm]		Profondeur [mm]
		Min.	Max.
SAEX250	250	24	80	84
SAEX300	300	24	80	84
SAEX340	340	24	80	84
SAEX380	380	24	120	84
SAEX440	440	24	120	84
SAEX500	500	24	120	84

Valeurs caractéristiques - Connexion BOIS SUR BOIS - avec vis connecteur SSH

Références	Valeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH
	Fixations				R1.k				R2.k				R3.k				R4.k
	Qté	Type	Qté	Type	CNA4.0x35S	CNA4.0x40S	CNA4.0x50S	CNA4.0x60S	CNA4.0x35S	CNA4.0x40S	CNA4.0x50S	CNA4.0x60S	CNA4.0x35S	CNA4.0x40S	CNA4.0x50S	CNA4.0x60S	CNA4.0x35S	CNA4.0x40S	CNA4.0x50S	CNA4.0x60S
SAEX250/1.5X	2	SSH10.0x40S	7	CNA*	7	7.1	7.2	7.2	6.9	7.1	7.2	7.2	2	2.2	2.7	3.1	5	5	5	5
SAEX300/1.5X	4	SSH10.0x40S	10	CNA*	11	11	11	11	11	11	11	11	3.2	3.5	4.1	4.7	10	10	10	10
SAEX340/1.5X	4	SSH10.0x40S	12	CNA*	12.3	12.3	12.3	12.3	12.3	12.3	12.3	12.3	3	3.2	3.7	4.2	10	10	10	10
SAEX380/1.5X	4	SSH10.0x40S	12	CNA*	12.3	12.3	12.3	12.3	12.3	12.3	12.3	12.3	2.6	2.8	3.2	3.7	10	10	10	10
SAEX440/1.5X	4	SSH10.0x40S	15	CNA*	13.3	13.3	13.3	13.3	13.3	13.3	13.3	13.3	2.6	2.8	3.1	3.4	10	10	10	10
SAEX500/1.5X	6	SSH10.0x40S	18	CNA*	19.4	19.4	19.4	19.4	19.4	19.4	19.4	19.4	3.2	3.4	3.8	4.1	15	15	15	15

La traction transversale doit être vérifiée par l’utilisateur et car elle peut être prépondérante.
Ces valeurs sont valides si les distances minimum de SSH ci-dessous sont respectées :

Vis	Distance min de rive chargée a2,t	Distance min de rive non chargée a2,c
SSH10.0	50	40
SSH12.0	80	40

Pour des distances plus faibles, se référer à l’ETA-06/0270 et l’EN1995.

Fiche technique SAEX

Fixations
ATTENTION : L’utilisation de fixations inox est obligatoire avec les sabots inox. L’utilisation de matériaux différents entraîne une corrosion prématurée de l’inox.

Pour garantir ses charges, nous recommandons l’utilisation des fixations Simpson Strong-Tie.

Sur porté :

Pointes annelées CNA4.0x50S,
Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm,
Vis inox CSAS Ø5.0 x 40 mm,
Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.

Sur porteur :
Support bois :

Pointes annelées CNA4.0x50S
Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm
Vis inox CSAS Ø5.0 x 40 mm
Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm
Vis connecteur inox SSH10.0X40S

Support acier :

Boulons inox Ø10 ou Ø12 (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)

Support béton :

Cheville mécanique : goujon FM-753 M10X75/5 A4
Ancrage chimique Ø 10 ou Ø 12 mm : résine AT-HP + tige filetée LMAS M10-120/25 A4

Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)

Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 A4 + tamis SH

Installation
Sur bois :
1. Tracer l’emplacement de la poutre portée sur le porteur
2. Présenter le sabot et préfixer les ailes de chaque côté
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée
4. Finaliser la fixation sur chaque aile
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total

Sur béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages
3. Percer le support avec un forêt adapté
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages
5. Présenter la poutre portée dans le sabot avant de la fixer

L’usage du terme inoxydable est impropre. Un acier inoxydable peut être altéré par la corrosion (apparition de rouille). Il est impératif de mettre en corrélation classe de corrosivité et type d’inox. Notamment, l’inox n’est pas adapté pour les milieux chlorés tels les piscines couvertes. Assurez-vous de la ventilation de la structure.
