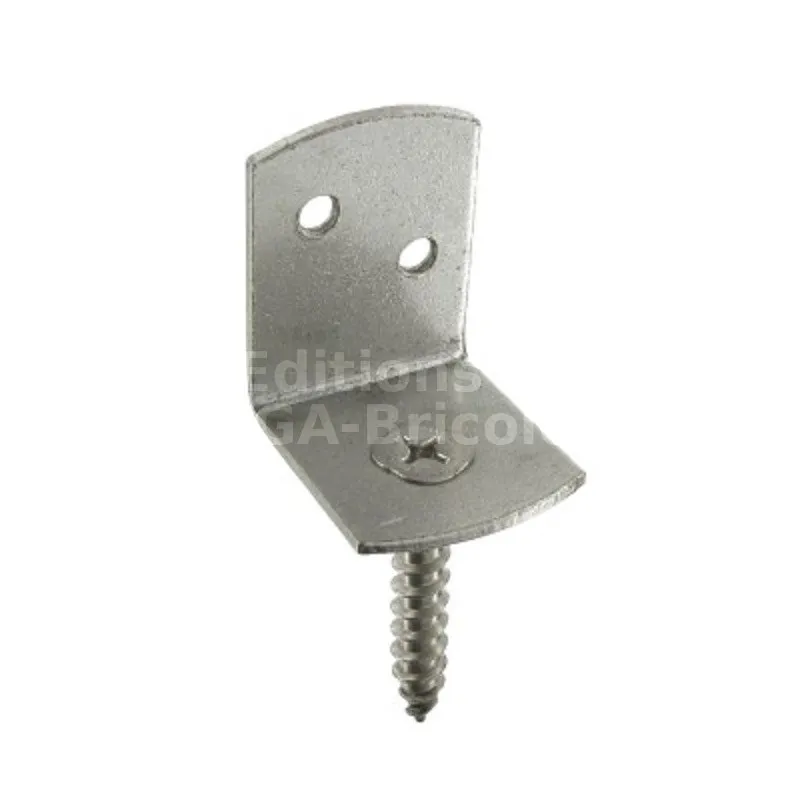

Connecteur de palissade - Inox A2 - Réf. CP304-R
Le CP304 permet l‘assemblage des panneaux de palissade. Les modèles CP304, en acier inoxydable, sont adaptés pour les atmosphères corrosives telles que les milieux marins ou pollués.
-
RéférenceCP304-R
-

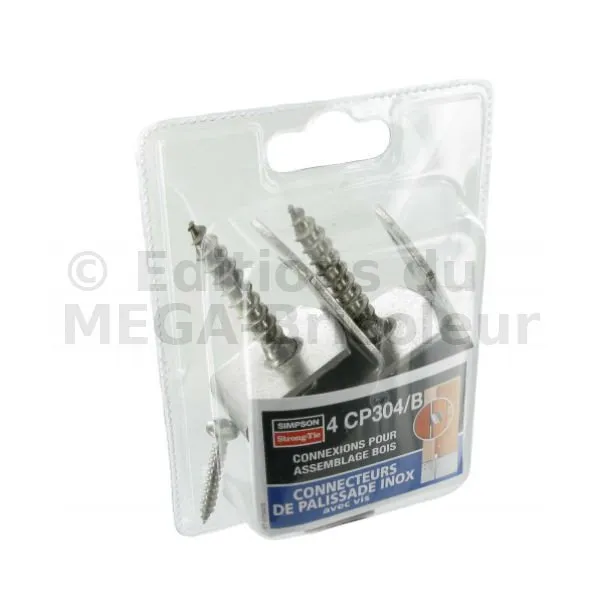

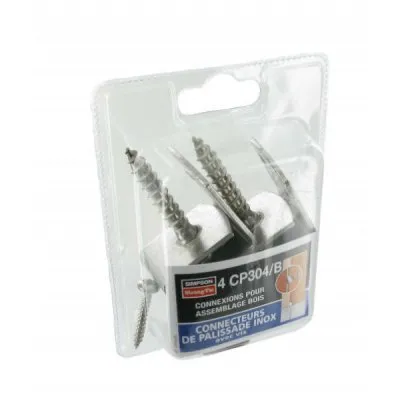

Conditionnement4 pièces
-
FabricationFrançaise
-
MatériauAcier inoxydable A2 (304L) suivant NF EN 10088.
-
MarqueSIMPSON Strong-Tie
-
Epaisseur2mm
-
Largeur30mm
-
Hauteur38mm
-
Profondeur35mm
-
Profondeur d’ancrage40mm
Caractéristiques
Matière
- Acier inoxydable A2 (304L) suivant NF EN 10088.
Avantages
- Se fixe directement dans le bois,
- Son profil en L permet d‘uniformiser les efforts fléchissants engendrés par le vent dans la structure.
Applications
Support
- Porteur : bois,
- Porté : bois massif, bois composite, lamellé-collé, …
Domaines d’utilisation
- Palissades,
- Clôtures de jardin,
- Enclos, …
Données techniques

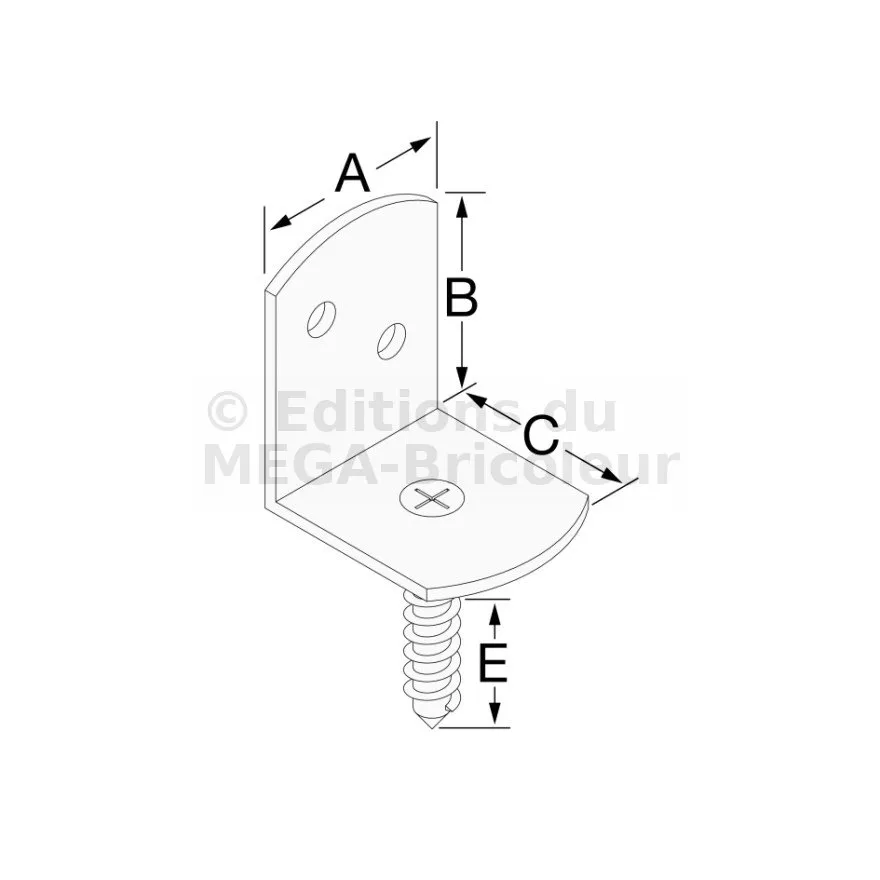

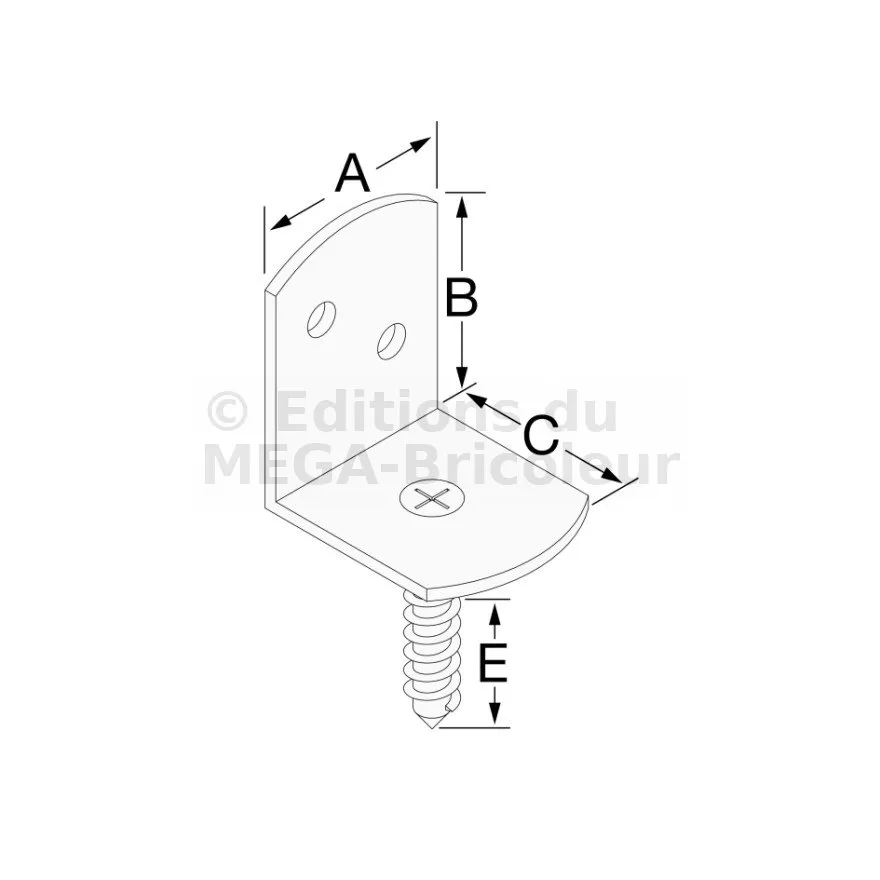

Dimensions
Références | Dimensions [mm] | Fixations | Perçages [mm] | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | E | Ep. | Poteau | Palissade | ||
CP304-R | 30 | 38 | 35 | 40 | 2 | Ø8 x 40 | 2 Ø4 x 30 | 2 Ø5 |
Fixations
- Bois / Bois : vis inox Ø4,0x30 mm.

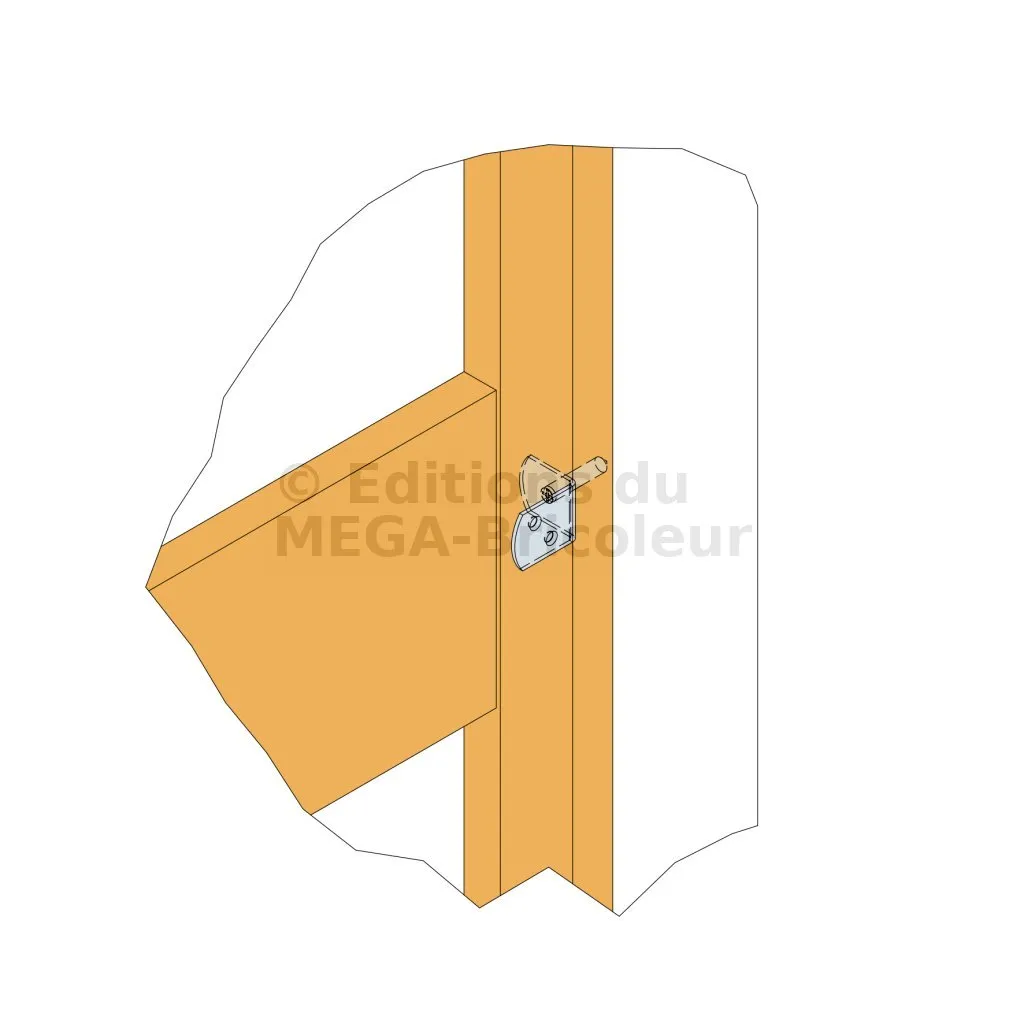

Installation
1. Installer sur le poteau de clôture en les vissant directement dans le bois.
2. Mettre en place le panneau liaisonné.
3. Visser les deux vis en laiton dans les perçages prévus à cet effet.
