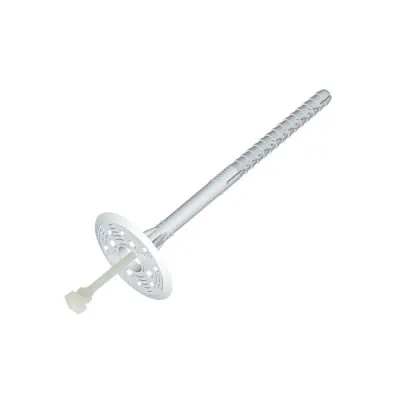

Cheville d’isolation à frapper avec clou en plastique pour isolants thermiques rigides - grande profondeur d’ancrage - Réf. LFN10140(200)
-
RéférenceLFN10140(200)
-
FabricationEuropéenne
-
MarqueKlimas
-
Profondeur d’ancrage (hef)70mm
-
Profondeur de perçage75mm
-
Conductivité thermique0.000 [W/K]
-
Rigidité de la tête0.3kN/mm
-
MatériauGaine : polyethylene (PE) ; clou : polyamide renforcé de fibre de verre (PA)
-
SupportBrique céramique pleine en silicate (type B) ; brique alvéolaire (type C) ; Béton cellulaire AAC (type E)
-
Évaluation technique européenneETA-17/0450
-
Méthode de montageEn surface et encastré
-
Type d’isolation thermiquePolystyrène EPS
-
Espacement min. des chevilles100mm
-
Espacement au bord100mm
-
Épaisseur minimale du matériau-support, hmin100mm
-
Epaisseur de l’isolantMontage encastré : 80mm ; montage en surface : 60mm
-
Diamètre de la fixation (dk)10mm
-
Diamètre de la plaque (Dk)60mm
Propriétés
- Le clou renforcé par fibre de verre offre une résistance élevée lors du montage grâce à sa conception spéciale. Cette conception permet un assemblage aisé et assure une connexion robuste entre le clou et la gaine du connecteur.
- La collerette d’appui rigide : offre une prise plus stable sur le matériau à fixer.
- La zone d’expansion allongée assure une répartition équilibrée et homogène des forces dans le support.
Supports adaptées
Dimensions
| Références | Dimensions (dk x lk [mm]) | Epaisseur maximale des pièces à fixer (tfix [mm]) | |||
|---|---|---|---|---|---|
| Nouvelle construction (Ttol couche adhésive de 10mm pris en compte) | Rénovation (Ttol couche adhésive de 10mm pris en compte + 20 mm ancien enduit) | ||||
| sans fraisage | avec fraisage | sans fraisage | avec fraisage | ||
| LFN10140(200) | 10x140 | 60 | 80 | 40 | 60 |
| LFN10160(200) | 10x160 | 80 | 100 | 60 | 80 |
| LFN10180(200) | 10x180 | 100 | 120 | 80 | 100 |
| LFN10200(200) | 10x200 | 120 | 140 | 100 | 120 |
| LFN10220(100) | 10x220 | 140 | 160 | 120 | 140 |
| LFN10260(100) | 10x260 | 180 | 200 | 160 | 180 |
| LFN10300(100) | 10x300 | 220 | 240 | 200 | 220 |
Valeurs caractéristiques selon supports - Résistance à la traction
| Catégorie de support | Densité [kg/dm3] | Résistance d’arrachement caractéristique [KN] | |
|---|---|---|---|
| B | Brique céramique pleine | ≥ 2.00 | 0.75 |
| C | Brique de silice creuse | ≥ 1.60 | 0.50 |
| C | Brique céramique perforée | ≥ 1.20 | 0.80 |
| C | Porotherm 25 | ≥ 0.80 | 0.50 |
| E | Beton cellulaire autoclave AAC 2 | ≥ 0.35 | 0.30 |
| E | Beton cellulaire autoclave AAC 7 | ≥ 0.65 | 0.85 |
1. Identifiez le support pour connaître les fixations appropriées et préparez le support tel que recommandé par le fabricant.
2. Sélectionnez la longueur appropriée de cheville pour que la zone d’expansion soit dans le matériau de construction du mur.
Longueur minimale de la cheville Ld = tfix + ttol + heff avec tfix : épaisseur maximale des pièces à fixer, ttol : épaisseur des sous-couches (adhésif + enduit existant), heff : profondeur d’ancrage.
3. Fixer correctement les panneaux d’isolation thermique à l’aide d’un adhésif.
4. Le diamètre du perçage doit être conforme au diamètre des fixations utilisées.
5. Les trous percés dans le support doivent être plus profonds d’au moins 10 mm par rapport à la profondeur d’ancrage de la cheville.
6. Nettoyer les trous percés dans le support avec une perceuse à une vitesse réduite, en effectuant un mouvement de va-et-vient quatre fois.
NB :
- Poser les chevilles sur les briques creuses qui ne présentent pas beaucoup de défauts pour éviter la rupture des parois intérieures du substrat et réduire la résistance au retrait des fixations.
- Le nombre de fixations par mètre carré doit-être de :
- au minimum 6 pièces/m2 dans la zone centrale d’un mur et 8 pièces/m2 dans une zone d’angle pour une hauteur du mur allant jusqu’à 15 mètres du sol.
- au-dessus de 15 mètres du sol, utilisez au minimum 8 pièces/m2 dans la zone centrale d’un mur et 10 pièces/m2 dans une zone d’angle.
- Enfoncer le corps de la fixation de manière à ce que la rondelle de fixation soit orientée vers le matériau d’isolation thermique.
Fixation en surface
Fixation encastré avec disque de polystyrène
Poser les disques en polystyrène.
