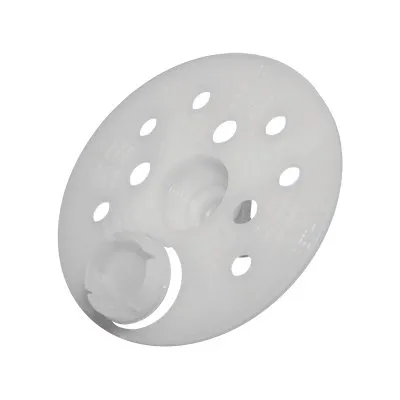

Rondelle isolante avec capuchon - Réf. TD060

EN STOCK
Expédition immédiate disponible pour 7 unité(s).
17€33
  HT  / Boîte de 100 pièces
(20.80 € TTC)
    • Nylon
    • Boite de 100 pièces
  • Autres choix

  • Référence
    TD060
  • Fabrication
    Européenne
  • Marque
    Klimas
  • hauteur de la tête
    25mm
  • Méthode de montage
    En surface
  • Diamètre de la plaque (Dk)
    64mm
  • Agrément (PL)
    ITB-KOT-2019/0913 (wyd. 1)
  • Diamètre de la fixation (dw)
    Tôle d'acier (0.5 - 1.25mm) : 4.8mm,
    Bois, OSB, Panneau de fibres de ciment : 5.0 - 6.0mm
  • Conception de la collerette d’appui : méthode de fixation universelle pour les matériaux isolants couramment utilisés sur supports en bois ou tôles d’acier.
  • Collerette d’appui : compatible avec une variété de vis, c’est l’idéal pour fixer des matériaux isolants de différentes épaisseurs.
  • Capuchon intégré à la collerette : prévient la formation de ponts thermiques et assure une connexion étanche.

Substrat approprié

  • Bois C22,
  • Panneau OSB, contre-plaqué,
  • Panneau de fibres de ciment,
  • Tôle d’acier.

Paramètres techniques

ParamètreUnitéTôle d’acier 0,5 / 0,75 mmTôle d’acier 0,5 / 1,25 mmBois, OSB, Panneau de fibres de ciment
Diamètre de la fixation dw [mm] 4.8 4.8 5.0 / 6.0
Diamètre de la plaque Dk [mm] 64 64 64
Matériau de la fixation Polyamide PA (TD060)
Polypropylene PP (TDP060)
Matériau des vis Acier galvanisé

Résistance de calcul à la traction

Type de substratÉpaisseur du substrat [mm]Désignation du connecteurRésistance de calcul [kN]Désignation du connecteurRésistance de calcul [kN]
Tôle d’acier 0,50 mm - TD + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois / TDP + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois 0,40 / 0,40 TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / ->https://boutique.bilp.fr/11067--ron...] + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm 0,34 / 0,34
Tôle d’acier 0,75 mm - TD + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois / TDP + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois 0,66 / 0,66 TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / TDP + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm 0,92 / 0,92
Tôle d’acier 0,88 mm - TD + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois / TDP + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois 1,11 / 1,13 TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / TDP + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm 1,11 / 1,44
Tôle d’acier 1,00 mm - - - TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / TDP + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm 1,11 / 1,84
Tôle d’acier 1,25 mm - - - TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / TDP + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm 1,11 / 1,84
Bois C22 25 TD + Vis bois à tête fraisée diamètre : 5,0mm / TDP + Vis bois à tête fraisée diamètre : 5,0mm 1,19 / 2,08 - -
Bois C22 30 - - TD + Vis bois à tête fraisée diamètre : 6,0mm / TDP + Vis bois à tête fraisée diamètre : 6,0mm 2,08 / 2,47
Panneau OSB 12.5 TD + Vis bois à tête fraisée diamètre : 5,0mm / TDP + Vis bois à tête fraisée diamètre : 5,0mm 0,84 / 0,84 TD + Vis bois à tête fraisée diamètre : 6,0mm / TDP + Vis bois à tête fraisée diamètre : 6,0mm 0,95 / 0,95
Panneau OSB 18 TD + Vis bois à tête fraisée diamètre : 5,0mm / TDP + Vis bois à tête fraisée diamètre : 5,0mm 1,19 / 1,26 TD + Vis bois à tête fraisée diamètre : 6,0mm / TDP + Vis bois à tête fraisée diamètre : 6,0mm 1,38 / 1,38
Panneau de fibre de ciment 12.5 TD + Vis bois à tête fraisée diamètre : 5,0mm / TDP + Vis bois à tête fraisée diamètre : 5,0mm 0,86 / 0,86 TD + Vis bois à tête fraisée diamètre : 6,0mm / TDP + Vis bois à tête fraisée diamètre : 6,0mm 0,86 / 0,86
