Etrier pour poutres en I - Réf. EWH300/61

EN STOCK
Expédition immédiate disponible pour 50 unité(s).
5€83
  HT  / sabot
(6.99 € TTC)

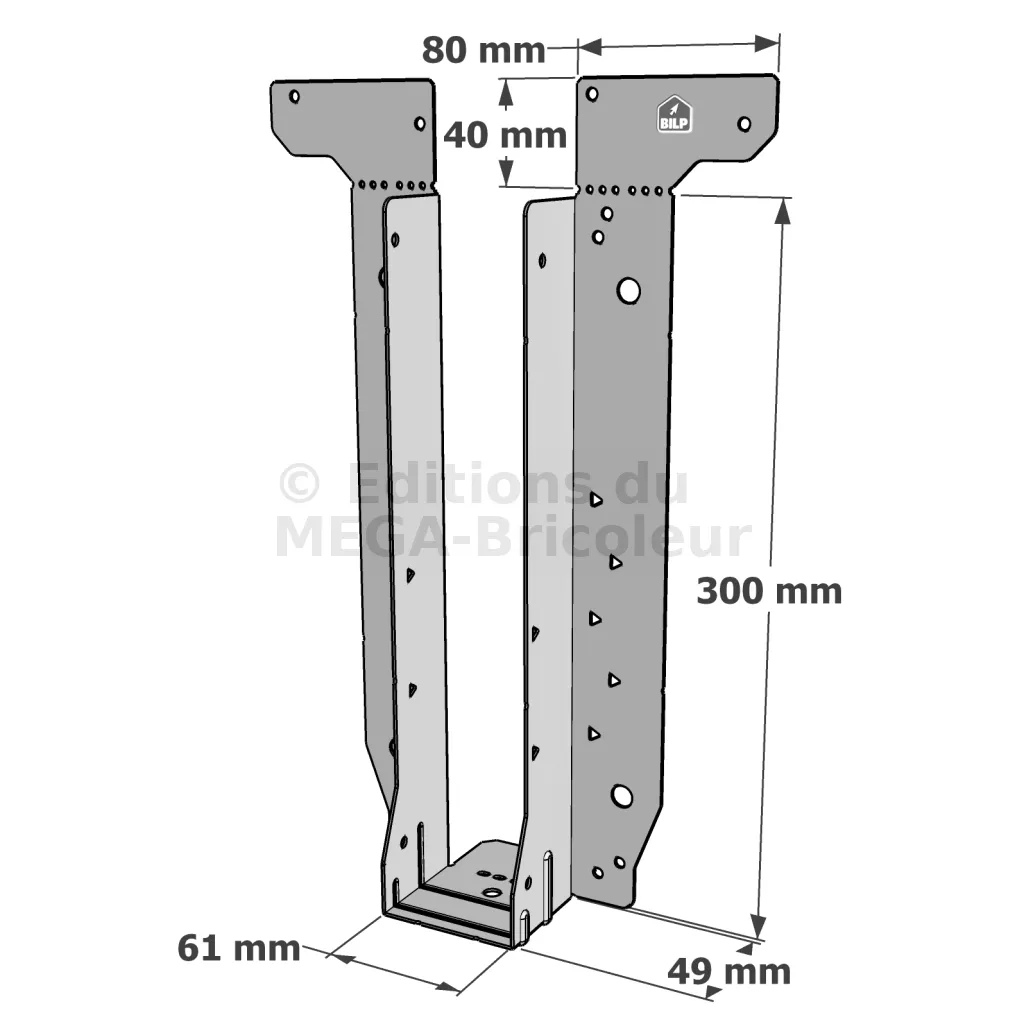

    • 300mm
    • 61mm
    • 0,9mm
    • Brides supérieures ou brides latérales
  • Autres choix

  • Référence
    EWH300/61
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    49mm
  • Largeur (D)
    80mm
  • Hauteur (E)
    40mm
  • Perçages Aile C
    4Ø5mm - perçages triangulaires : 4
  • Perçages Aile E
    4Ø5mm
  • Perçages Aile B
    8Ø5 - 4Ø10 - perçages triangulaires : 10

Caractéristiques

Les étriers pour poutres en I possèdent les caractéristiques suivantes :

  • Fixation : Les étriers pour poutres en I assurent une fixation solide des poutres, évitant tout déplacement ou affaissement de la structure.
  • Support : Ils fournissent un support optimal, garantissant la stabilité des constructions en bois.
  • Structure : Conçus pour s’intégrer parfaitement dans les structures en bois, ils renforcent l’intégrité de l’ouvrage.
  • Poutre : Compatibles avec une large gamme de poutres en I, ils s’adaptent à divers types de projets.
  • Construction : Essentiels dans la construction de bâtiments résidentiels, commerciaux et industriels.
  • Bois : Idéaux pour les structures en bois, offrant une durabilité accrue.

Avantages

Utiliser des étriers pour poutres en I présente de nombreux avantages, tant en termes de sécurité que de performance :

  • Stabilité : Ils garantissent la stabilité des poutres, même sous des charges lourdes.
  • Résistance : Fabriqués en acier galvanisé, ces étriers offrent une résistance exceptionnelle à la corrosion et aux intempéries.
  • Sécurité : En assurant une fixation sécurisée, ils minimisent les risques de défaillance structurelle.
  • Durabilité : Leur conception robuste assure une longue durée de vie, même dans des conditions difficiles.
  • Installation : Faciles à installer grâce aux trous pré-percés, ils permettent un montage rapide et efficace.
  • Compatibilité : Adaptés à une variété de poutres en I, ils sont polyvalents et pratiques.
  • Intérieur et Extérieur : Utilisables aussi bien à l’intérieur qu’à l’extérieur, ils sont polyvalents et pratiques.

Applications

Les applications des étriers pour poutres en I sont variées et couvrent de nombreux aspects de la construction :

  • Charpente : Utilisés pour renforcer les joints de charpente, assurant une connexion solide entre les poutres et les autres éléments structurels.
  • Planchers : Essentiels pour la fixation des poutres de plancher, garantissant une répartition uniforme des charges et une stabilité accrue.
  • Toits : Permettent de fixer solidement les poutres de toit, offrant une résistance contre les forces de vent et de neige.

Domaines d’utilisation

Les étriers pour poutres en I sont utilisés dans divers domaines de la construction en bois :

  • Constructions extérieures : Résistance à la corrosion, idéaux pour terrasses, pergolas et abris de jardin.
  • Polyvalence : Adaptés pour tout projet nécessitant une structure en bois durable et sécurisée.


Etrier pour poutres en I (EWH)

Universel et facile à installer, l’étrier EWH a été conçu pour répondre à de multiples options d’installation.

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur 0,9 mm (hauteur ≤300mm) ou 1.2mm (hauteur >300mm).

Avantages

  • Deux options d’installation : brides supérieures ou brides latérales,
  • Étrier fourni avec ses brides supérieures droites, pliables sur chantier afin de s’adapter à toutes les hauteurs de solives,
  • Les brides supérieures peuvent être cassées afin de permettre une fixation uniquement en brides latérales,
  • Perçages triangulaires optionnels utilisables pour des performances plus élevées,
  • Languette au niveau de l’assise de l’étrier pour faciliter l’installation,
  • Cette languette peut être pliée vers le haut pour les cas où le bas de solive n’est pas aligné sur le support.

Support

  • Porteur : bois massif, poutre en I, poutre métallique ajourée, panneau isolé structurel...
  • Porté : bois massif, poutre en I, poutre métallique ajourée

Données techniques

Dimensions

RéférencesDimensions [mm]Perçages
A B C D E t Aile B Aile C Aile E
Ø5 Ø10 Triangulaires Ø5 Triangulaires Ø5
EWH200/47 47 200 49 80 40 0.9 8 4 6 4 4 4
EWH200/61 61 49 80 40 0.9 8 4 6 4 4 4
EWH200/91 91 49 80 40 0.9 8 4 6 4 4 4
EWH219/47 47 219 49 80 40 0.9 8 4 8 4 4 4
EWH219/61 61 49 80 40 0.9 8 4 8 4 4 4
EWH219/72 72 49 80 40 0.9 8 4 8 4 4 4
EWH219/91 91 49 80 40 0.9 8 4 8 4 4 4
EWH240/47 47 240 49 80 40 0.9 8 4 10 4 4 4
EWH240/50 50 49 80 40 0.9 8 4 10 4 4 4
EWH240/56 56 49 80 40 0.9 8 4 10 4 4 4
EWH240/61 61 49 80 40 0.9 8 4 10 4 4 4
EWH240/66 66 49 80 40 0.9 8 4 10 4 4 4
EWH240/72 72 49 80 40 0.9 8 4 10 4 4 4
EWH240/91 91 49 80 40 0.9 8 4 10 4 4 4
EWH240/99 99 49 80 40 0.9 8 4 10 4 4 4
EWH245/99 99 245 49 80 40 0.9 8 4 10 4 4 4
EWH295/99 99 295 49 80 40 0.9 8 4 10 4 4 4
EWH300/47 47 300 49 80 40 0.9 8 4 10 4 4 4
EWH300/50 50 49 80 40 0.9 8 4 10 4 4 4
EWH300/56 56 49 80 40 0.9 8 4 10 4 4 4
EWH300/61 61 49 80 40 0.9 8 4 10 4 4 4
EWH300/66 66 49 80 40 0.9 8 4 10 4 4 4
EWH300/72 72 49 80 40 0.9 8 4 10 4 4 4
EWH300/91 91 49 80 40 0.9 8 4 10 4 4 4
EWH300/99 99 49 80 40 0.9 8 4 10 4 4 4
EWH350/72 72 49 80 40 1.2 8 4 10 4 4 4
EWH350/99 99 49 80 40 1.2 8 4 10 4 4 4
EWH360/47 47 360 49 80 40 1.2 8 4 10 4 4 4
EWH360/61 61 49 80 40 1.2 8 4 10 4 4 4
EWH360/66 66 49 80 40 1.2 8 4 10 4 4 4
EWH360/91 91 49 80 40 1.2 8 4 10 4 4 4
EWH400/61 61 400 49 80 40 1.2 8 4 10 4 4 4
EWH400/91 91 49 80 40 1.2 8 4 10 4 4 4
EWH400/99 99 49 80 40 1.2 8 4 10 4 4 4

Valeurs caractéristiques - support poutre en I
RéférencesFixationsValeurs Caractéristiques [kN]
Face (Aile B) Dessus (Aile E) Poutre (Aile C) R1,k R2,k
Ø5 Perçages triangulaires Ø5 Ø5 Perçages triangulaires Poutre en I LVL 39 mm Poutre en I massive 45 mm Poutre en I LVL avec renforts d’âme Poutre en I massive avec renforts d’âme Poutre en I LVL 39 mm Poutre en I bois massif 45 mm LVL, lamellé-collé, bois massif
CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH (TF) 8 - 4 4 - 13 12.1 - - 2.5 - 3.5
EWH (TF + 6 TRI) 8 6 4 4 - - - 18.3 18.2 2.5 - 3.5
EWH (TF + 8 TRI) 8 8 4 4 - - - 19.9 19.6 2.5 - 3.5
EWH (TF + 10 TRI) 8 10 4 4 - - - 20.3 20.6 2.5 - 3.5
EWH (FF) 8 - - 4 - 9.2 8 - - 2.5 - 3.5
EWH (FF + 6 TRI) 8 6 - 4 - - - 15.5 16.3 2.5 - 3.5
EWH (FF + 8 TRI) 8 8 - 4 - - - 16.9 16.6 2.5 - 3.5
EWH (FF + 10 TRI) 8 10 - 4 - - - 17.6 17.7 2.5 - 3.5
  • TF = fixation au niveau des brides supérieures
  • FF = fixation sur la face du porteur
  • +6 TRI = Nombre de pointes additionnelles (6 dans cet exemple) installées dans les perçages triangulaires
  • Pour une hauteur d’EWH > 300 mm, il est nécessaire d’installer un bloc de renfort sur la face avant de la poutre en I porteuse pour que les valeurs publiées s’appliquent. L’installation du bloc de renfort doit être conforme aux spécifications des fabricants de poutres en I.

Valeurs caractéristiques - Support poutre métallique ajourée
RéférencesFixationsValeurs Caractéristiques [kN]
Face (Aile B) Dessus (Aile E) Poutre (Aile C) R1,k R2,k
Ø5 Perçages triangulaires Ø5 Ø5 Perçages triangulaires Ame métallique Ame métallique avec renfort Ame métallique LVL, lamellé-collé, bois massif
CNA4.0x35 CSA5.0x50 CNA4.0x35 CSA5.0x50 CNA4.0x35 CSA5.0x50
EWH (TF) 8 - 4 4 - 13 16.4 - - 3.5 3.5
EWH (TF + 6 TRI) 8 6 4 4 - - - 17.1 17.4 3.5 3.5
EWH (TF + 8 TRI) 8 8 4 4 - - - 18 18.3 3.5 3.5
EWH (TF + 10 TRI) 8 10 4 4 - - - 18.6 18.9 3.5 3.5
EWH (FF) 8 - - 4 - 9.9 13.7 - - 3.5 3.5
EWH (FF + 6 TRI) 8 6 - 4 - - - 15.5 16.6 3.5 3.5
EWH (FF + 8 TRI) 8 8 - 4 - - - 17.3 18.4 3.5 3.5
EWH (FF + 10 TRI) 8 10 - 4 - - - 19.1 20.2 3.5 3.5
  • TF = fixation au niveau des brides supérieures
  • FF = fixation sur la face du porteur
  • +6 TRI = Nombre de pointes additionnelles (6 dans cet exemple) installées dans les perçages triangulaires
  • L’installation optimisée nécessite de fixer un bloc de renfort en contreplaqué de 18 mm sur la face de la poutre métallique ajourée. Ce bloc doit avoir une largeur minimum de 400 mm et une hauteur correspondant à celle de la poutre métallique. Il est installé avec 8 vis ESCR8.0x80mm, positionnées conformément à l’illustration dans la section "Notes d’installation".

Valeurs caractéristiques - Support bois massif
RéférencesFixationsValeurs Caractéristiques [kN]
Face (Aile B) Dessus (Aile E) Poutre (Aile C) R1,k R2,k
Ø5 Perçages triangulaires Ø5 Ø5 Perçages triangulaires LVL Lamellé-collé C24, bois scié Poutre en I LVL 39 mm Poutre en I bois massif 45 mm Ame métallique LVL, lamellé-collé, bois massif
CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH (TF) 8 - 4 4 - 15.5 12.9 12.8 2.5 3.5 3.5 3.5
EWH (TF + 6 TRI) 8 6 4 4 - 18.8 18.5 17.6 2.5 3.5 3.5 3.5
EWH (TF + 8 TRI) 8 8 4 4 - 19 19 18.5 2.5 3.5 3.5 3.5
EWH (TF + 10 TRI) 8 10 4 4 - 20.4 19.4 19.1 2.5 3.5 3.5 3.5
EWH (FF) 8 - - 4 - 11.1 9 6.6 2.5 3.5 3.5 3.5
EWH (FF + 6 TRI) 8 6 - 4 - 18.7 16.3 13.4 2.5 3.5 3.5 3.5
EWH (FF + 8 TRI) 8 8 - 4 - 20.4 17.9 15.2 2.5 3.5 3.5 3.5
EWH (FF + 10 TRI) 8 10 - 4 - 21.3 18.6 17.1 2.5 3.5 3.5 3.5
  • TF = fixation au niveau des brides supérieures
  • FF = fixation sur la face du porteur
  • +6 TRI = Nombre de pointes additionnelles (6 dans cet exemple) installées dans les perçages triangulaires
  • Le bois massif fait référence au LVL, au bois lamellé-collé ou au bois massif scié.

Haute performance au soulèvement
RéférencesFixationsValeurs Caractéristiques [kN]
Face (Aile B) Dessus (Aile E) Poutre (Aile C) R2,k
Ø5 Perçages triangulaires Ø5 Ø5 Perçages triangulaires Poutre en I avec renforts d’âme Ame métallique LVL, lamellé-collé, bois massif
CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH 4 6, 8 or 10 0, 4 4 4 8 8 8
  • Remplir tous les perçages ronds et triangulaires avec la fixation appropriée.
  • Si la poutre portée est une poutre en I, alors des renforts d’âme sont nécessaires. Leur dimension et les exigences d’installation doivent être conformes aux spécifications du fabricant de poutres en I.
  • La dernière ligne du tableau, EWH, correspond au cas d’installation d’une poutre en I portée avec renfort d’âme dans l’étrier EWH.

Valeurs caractéristiques - Fixation avec le vis SSH

RéférencesPerçagesValeurs Caractéristiques [kN]
Aile B Aile C R1,k R2,k
Ø10 Ø5 Triangulaires C24, bois scié LVL, lamellé-collé, bois massif
SSH8.0x40 SSH8.0x40
EWH 4 4 4 8.8 3.5

Valeurs caractéristiques - support rigide

RéférencesFixationsValeurs Caractéristiques [kN]
Face (Aile B) Poutre (Aile C) R1,k R2,k
Ø5 Perçages triangulaires Ø8 Ø5 Perçages triangulaires Béton C20/25 Poutre en I LVL 36 mm Poutre en I LVL 39 mm Poutre en I bois massif 45 mm LVL, lamellé-collé, bois massif Ame métallique
LMAS + scellement chimique, WA, FM-753 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH - - 4 4 - 21,3 (*) 2.3 2.5 3.5 3.5 3.5

(*) Cette valeur est la valeur caractéristique maximale pour l’étrier.

Les capacités des ancrages (type de support, distances aux bords etc ..) doivent être vérifiées séparément.

Le bois massif doit être de classe C24 minimum.
