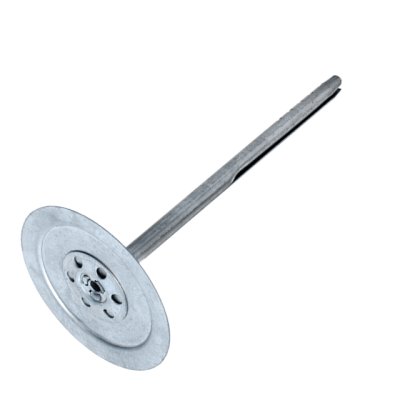

Cheville d’isolation METALLIQUE à frapper - Réf. MLN08230

bientôt DISPO
Expédition dans moins de 14 jours.
50€37
  HT  / Boite de 50 pièces
(60.44 € TTC)

  • Référence
    MLN08230
  • Fabrication
    Européenne
  • Matériau
    Acier zingué
  • Marque
    Klimas

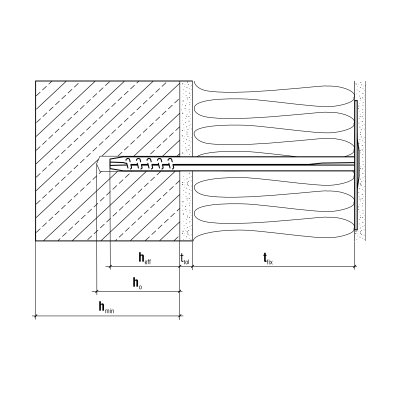

  • Profondeur d’ancrage (hef)
    50mm
  • Profondeur de perçage
    60mm

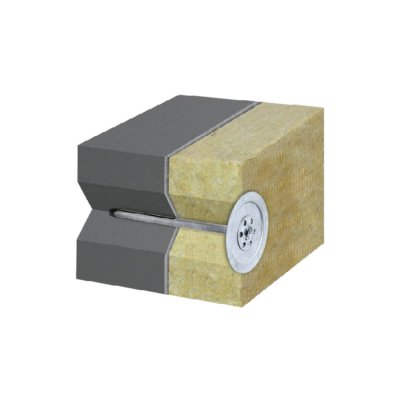

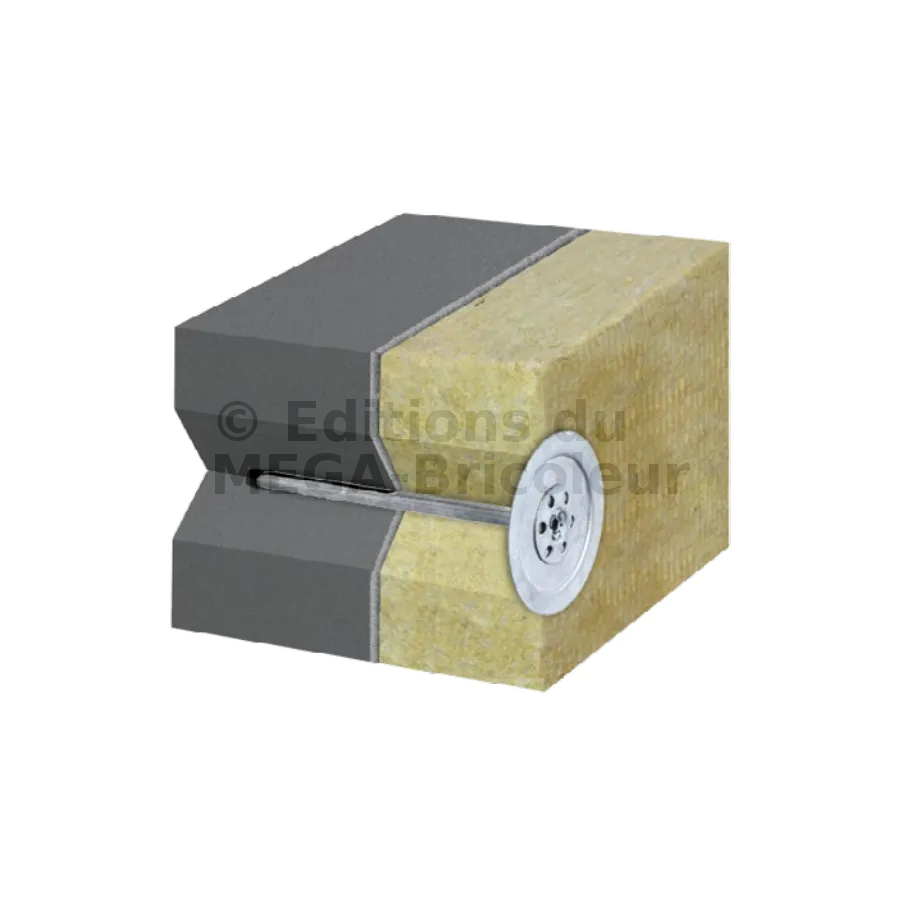

  • Type d’isolation thermique
    Laine minérale

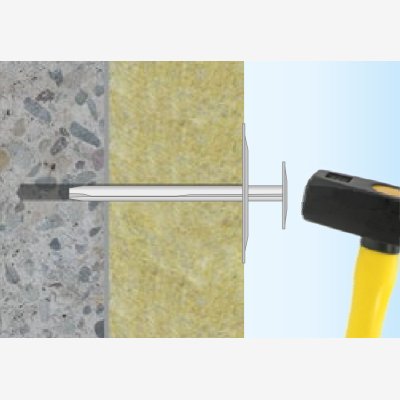

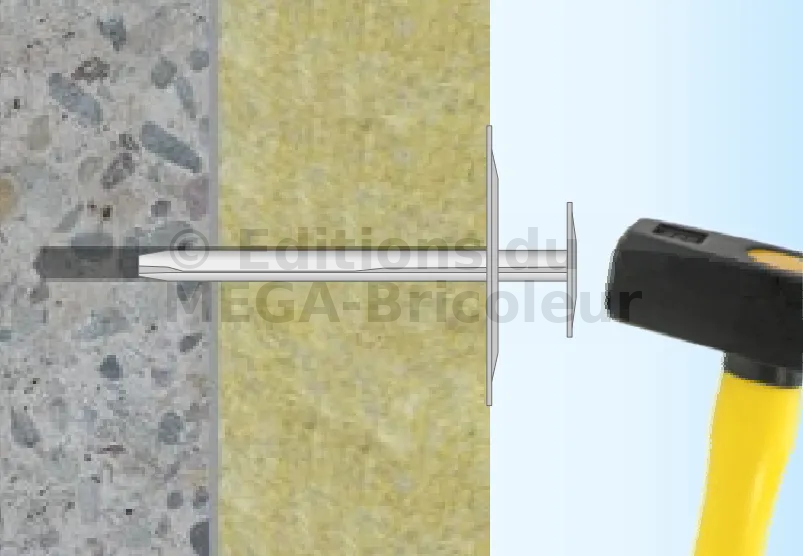

  • Méthode de montage
    En surface
  • Diamètre de la fixation (dk)
    8mm
  • Diamètre de la plaque (Dk)
    70mm
  • Agrément (PL)
    ITB-KOT-2020/1175 (wyd. 1)
  • Substrat
    Béton (type A),
    Brique céramique pleine en silicate (type B),
    Brique alvéolaire (type C),
    Béton cellulaire AAC (Type E)
  • Épaisseur de l’isolation tfix "Bâtiments neufs" (montage en surface)
    170mm
  • Épaisseur de l’isolation tfix "Rénovation" (montage en surface)
    150mm

– Gaine en acier : adaptée aux travaux en bâtiments de plus de 25 mètres de hauteur.
– Rondelle en acier : la surface d’appui sur le matériau isolant est agrandie.
– Connecteur zingué : excellente résistance à la corrosion.


Substrat approprié


Béton (type A)
Béton (type A)
Brique céramique pleine en silicate (type B)
Brique céramique pleine en silicate (type B)
Brique alvéolaire (type C)
Brique alvéolaire (type C)
Béton cellulaire (AAC) (type E)
Béton cellulaire (AAC) (type E)

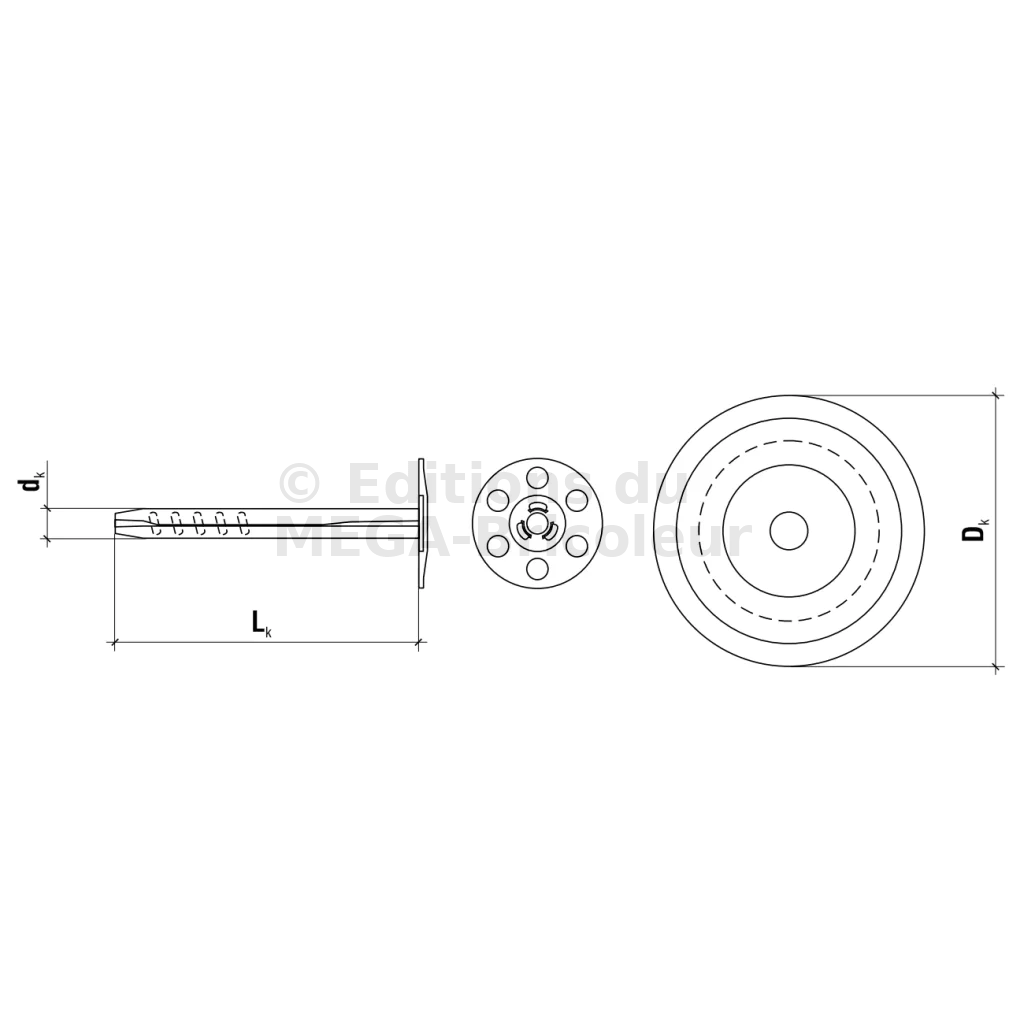

Dimensions
RéférencesDimensionsÉpaisseur de l’isolation tfix [mm]
Bâtiments neufs Rénovation
dk x Lk [mm] ttol 10 mm de colle pris en compte ttol 10 mm de colle pris en compte + 20 mm ancien enduit
MLN08110 8x110 50 30
MLN08140 8x140 80 60
MLN08170 8x170 110 90
MLN08200 8x200 140 120
MLN08210 8x210 150 130
MLN08230 8x230 170 150
MLN08250 8x250 190 170
MLN08260 8x260 200 180
MLN08300 8x300 240 220


Résistance de calcul à la traction

Type de substratDensité [kg/dm3]Résistance caractéristique [kN]
Béton C20/25 ÷ C50/60 ≥ 2,30 0,65
Brique céramique pleine ≥ 1,60 0,60
Brique de silice pleine ≥ 1,60 0,60
Brique céramique perforée ≥ 1,60 0,20
Brique creuse en silicate ≥ 1,60 0,45
Béton cellulaire autoclave AAC 2 ≥ 0,35 0,85

Coefficient partiel de sécurité : γm=1,8/1,25 pour béton, γm=2,5 pour le reste substrats
