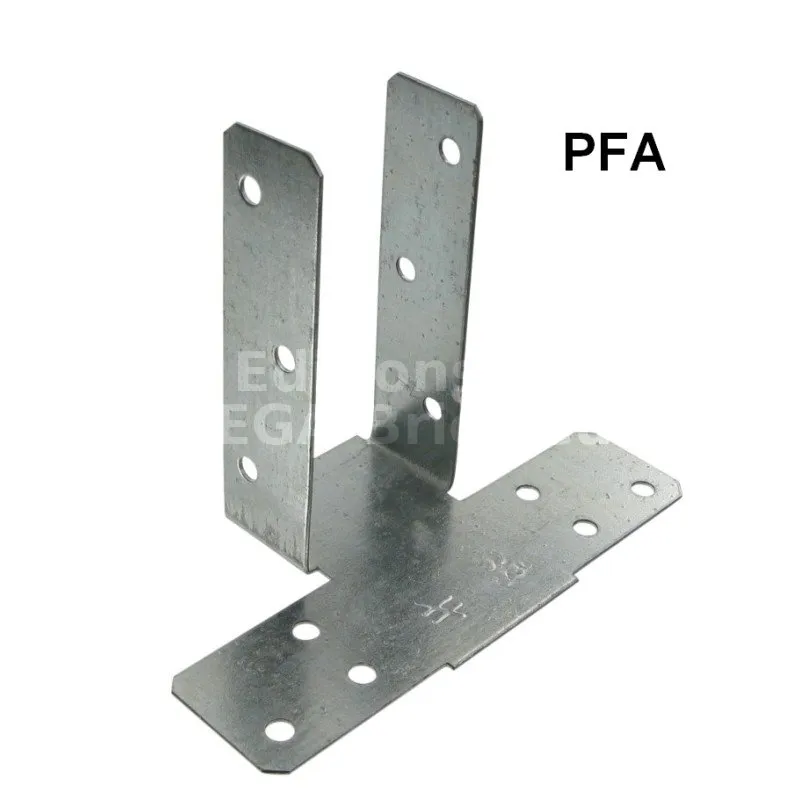

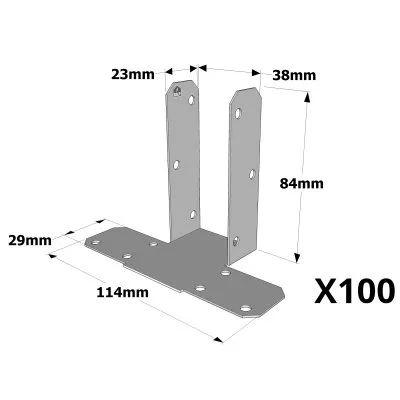

Pied de fermette à plat T38 - Réf. PFA38_100
-
RéférencePFA38_100
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-

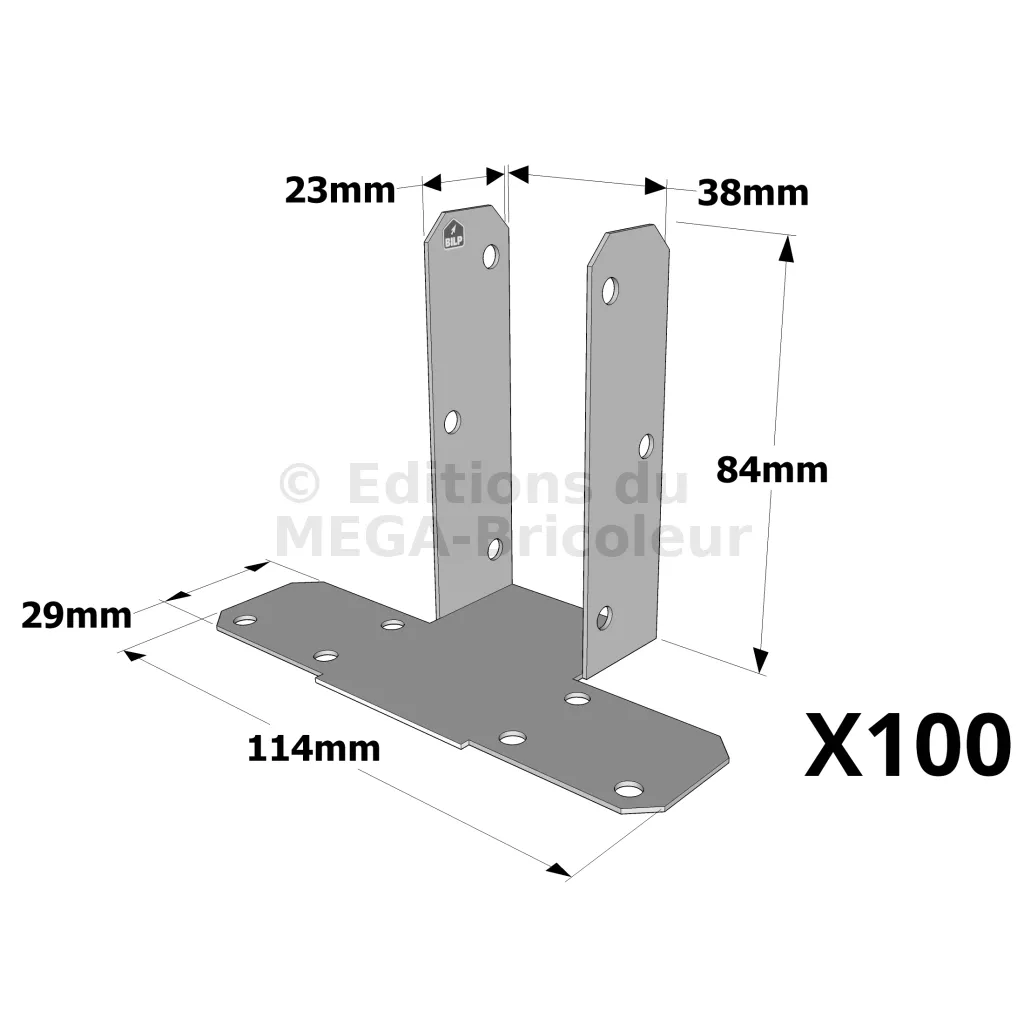

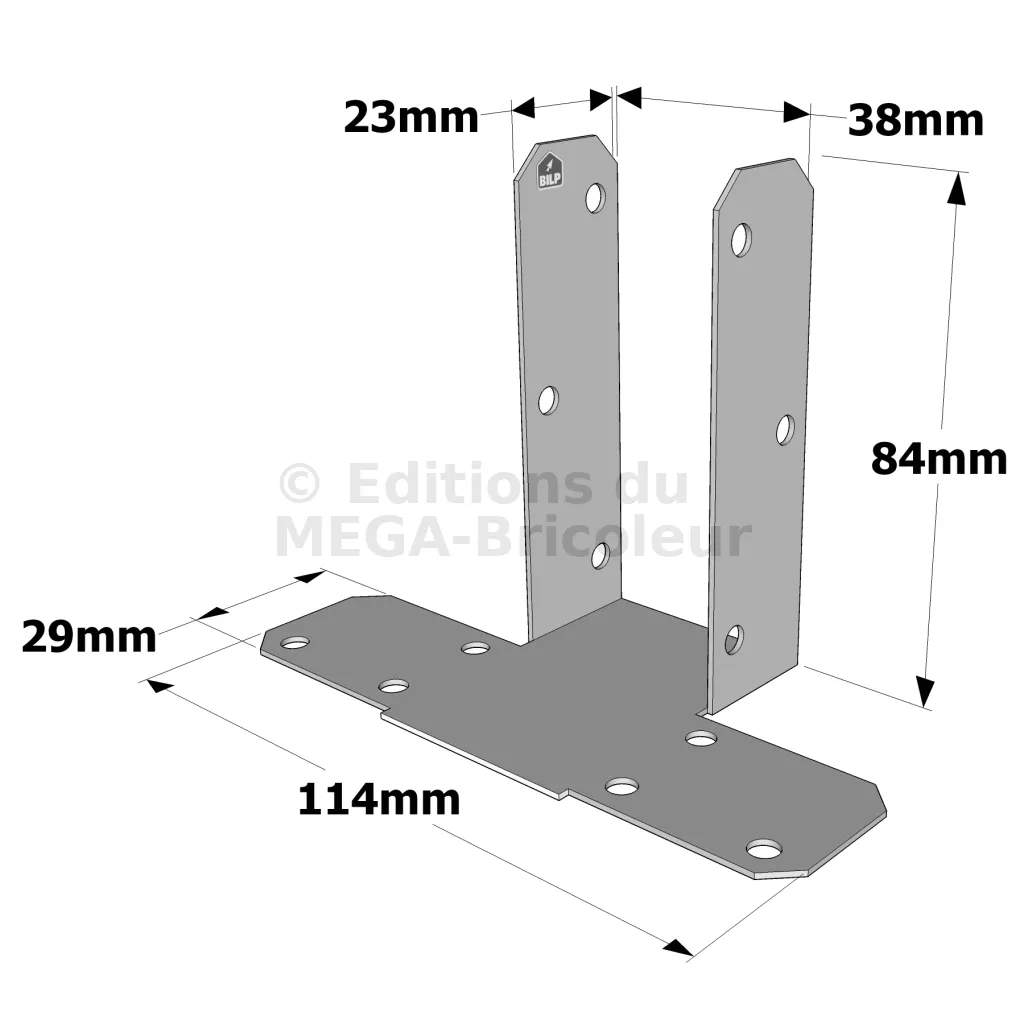

Largeur (A)38mm
-
Hauteur (B)84mm
-
Hauteur (E)29mm
-
Perçages12xØ4,8
-
Epaisseur1mm
-
Profondeur (C)23mm
-
Largeur (D)114mm
Caractéristiques
Déclarations de performance : FR-DoP-e07/0317
Agréments techniques : ETA-07/0317
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Epaisseur 1 mm
Avantages
- Les trous de pointes sont décalés afin d’éviter le fendage du bois.
Applications
Support
- Porteur : bois massif, bois lamellé-collé...
- Porté : bois massif, bois lamellé-collé, fermes triangulées...
Domaines d’utilisation
- Pied de fermettes,
- Pied de chevrons,
- Ancrage de solivettes...
Données techniques
Dimensions
Références | Dimensions [mm] | Holes | |||||
---|---|---|---|---|---|---|---|
A | B | C | D | E | E | Ep | |
PFA38 | 38 | 84 | 23 | 114 | 29 | 1 | 12 |
PFP38 | 38 | 84 | 23 | 114 | 29 | 1 | 12 |
Valeurs Caractéristiques
Références | Valeurs Caractéristiques - Bois C24 [kN] | |
---|---|---|
R2,k | R3,k | |
PFA38 | 0.1 | 3.8 |
PFP38 | 3.3 | - |
