Étriers à queue d’aronde - Aluminium - Réf. ETB90-B
- RéférenceETB90-B
- Fabricationfrançaise
- MatériauAluminium EN AW-6082 T-6 suivant la norme NF EN 755-2:2000.
- MarqueSIMPSON Strong-Tie
- Hauteur minimale du bois porté115mm
- Hauteur maximale du bois porté150mm
- Largeur minimale du bois porté70mm
- Perçages sur porteur Ø5 [mm]6
- Perçages sur porté Ø5 [mm]4
- Fixation bois/bois - type poutre/poutrePorteur : 6 x CNA4,0X50 ; Porté : 4 x vis SPAX-S5,0x80
- Fixation bois/bois - type poteau/poutrePorteur : 6 x CNA4,0X50 ; Porté : 4 x vis SPAX-S5,0x80

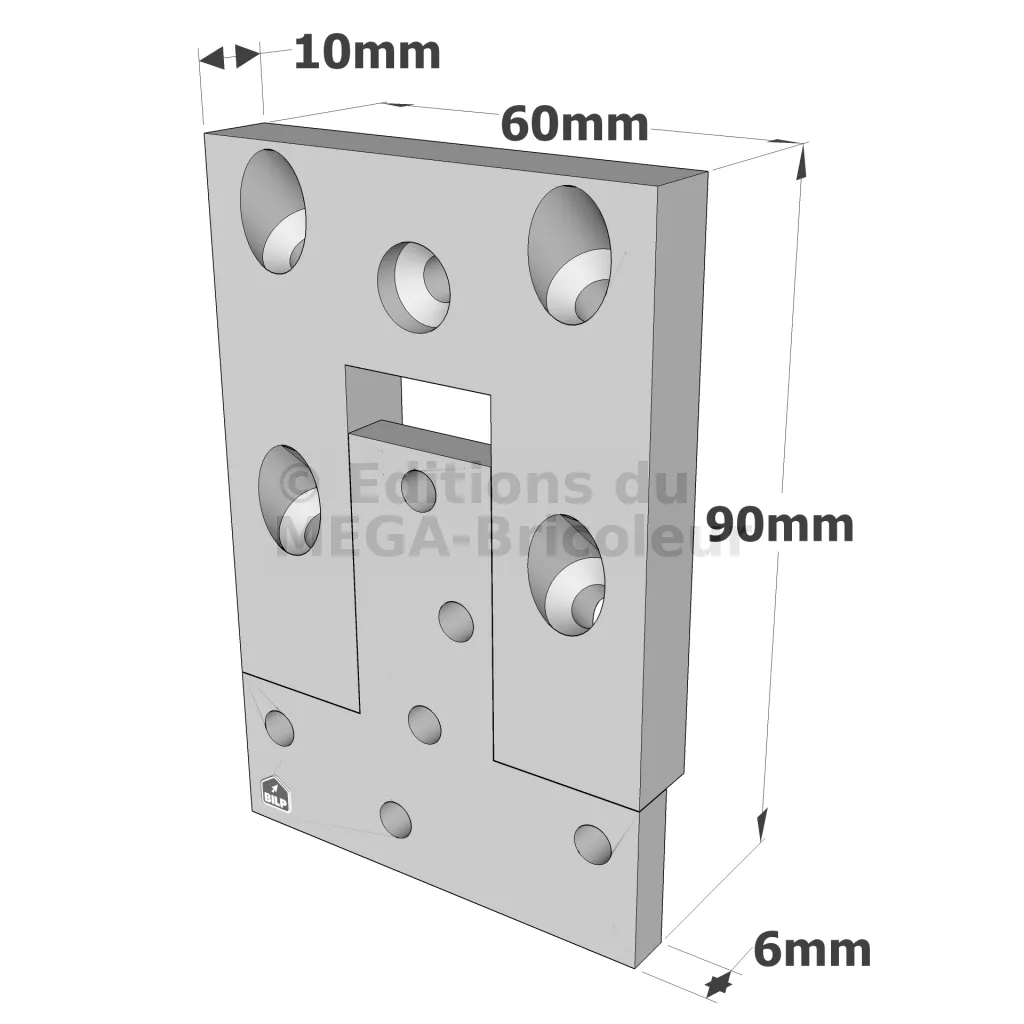

- Hauteur (D)69mm
- Hauteur (C)58mm
- Epaisseurpartie mâle : 6mm - partie femelle : 10mm
Étriers à queue d’arronde
L’étrier à queue d’aronde aluminium ETB un connecteur innovant et très discret. Il permet de reproduire l‘esthétique d‘un assemblage traditionnel à queue d‘aronde sans ses inconvénients. Le prémontage en atelier est conseillé pour une pose rapide sur chantier.
Caractéristiques :
Matière :
- Aluminium EN AW-6082 T-6 suivant la norme NF EN 755-2:2000,
- Epaisseur : 6 mm (partie mâle) et 10 mm (partie femelle).
Avantages :
- Assemblage invisible avec ou sans lamage,
- Utilisable dans de multiples applications,
- Démonstration de pose dans l’onglet vidéo,
- Tenue au feu 1/2h ou 1h en suivant certaines préconisations.
Applications
Support :
- Porteur : bois massif, bois composite, lamellé-collé.
- Porté : bois massif, bois composite, lamellé-collé...
Domaines d’utilisation :
- Solivage sur poutre maîtresse,
- Solive sur poteau
Données techniques
Dimensions
| Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | A | B | C | D | Ep1 | Ep2 | Ø5 | Ø5.4 | ||
| Min. | Min. | Max. | |||||||||
| ETB90-B | 70 | 115 | 150 | 90 | 60 | 58 | 69 | 6 | 10 | 6 | 4 |
| ETB120-B | 70 | 150 | 200 | 121 | 60 | 85 | 95 | 6 | 10 | 9 | 6 |
| ETB160-B | 70 | 185 | 250 | 166 | 60 | 95 | 130 | 6 | 10 | 11 | 8 |
| ETB190-B | 90 | 220 | 300 | 195 | 75 | 138 | 165 | 6 | 10 | 19 | 11 |
| ETB230-B | 90 | 255 | 350 | 230 | 75 | 138 | 200 | 6 | 10 | 19 | 14 |
Valeurs caractéristiques - Solive sur poutre
| Références | Valeurs Caractéristiques - Solive sur poutre | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Porteur | Porté | R1,k | |||
| Qté | Type | Qté | FTETL5,0x80 | CSFT5,0x70 | |
| ETB90-B | 6 | CNA4,0x40 | 4 | 9.6 | 11.1 |
| ETB120-B | 9 | CNA4,0x40 | 6 | 13.8 | 16.7 |
| ETB160-B | 11 | CNA4,0x40 | 8 | 17.8 | 20.4 |
| ETB190-B | 19 | CNA4,0x40 | 11 | 23.8 | 29.7 |
| ETB230-B | 19 | CNA4,0x40 | 14 | 29.5 | 35.2 |
Valeurs caractéristiques - Solive sur poteau
| Références | Valeurs caractéristiques - Solive sur poteau | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Porteur | Porté | R1,k | |||
| Qté | Type | Qté | FTETL5,0x80 | CSFT5,0x70 | |
| ETB90-B | 6 | CNA4,0x40 | 4 | 9.6 | 11.1 |
| ETB120-B | 9 | CNA4,0x40 | 6 | 13.8 | 16.7 |
| ETB160-B | 11 | CNA4,0x40 | 8 | 17.8 | 20.4 |
| ETB190-B | 12 | CNA4,0x40 | 9 | 19.8 | 22.2 |
| ETB230-B | 12 | CNA4,0x40 | 10 | 21.8 | 22.2 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ATE-04/0013 et aux préconisations données ci-dessous :
L‘Eurocode 5 permet l‘utilisation de pointes et vis non marquées CE. Toutefois, cela entraîne une diminution importante des charges. Se référer aux calculs des fixations de l‘Eurocode 5.
Sur porté :
- Vis CSFT5.0X70 avec filetage complet
Sur porteur :
- Pointes annelées CNA Ø4,0 x 50 mm
- Vis CSA Ø5,0 x 40 mm
Installation
Le montage des étriers ETB est simplifié par l‘emploi d‘un gabarit de montage disponible sur stock. La réalisation du lamage s‘effectue avec un fraise Ø16 mm et une rondelle Ø30 mm.
Etape 1 : Montage de la partie mâle de l’ETB sur le porteur :
1. Mettre le gabarit de façon à ce que le bord droit soit positionné vers le bas. Régler la partie 2 du gabarit afin d’obtenir lors du positionnement : H1= hauteur fini de l’ETB,

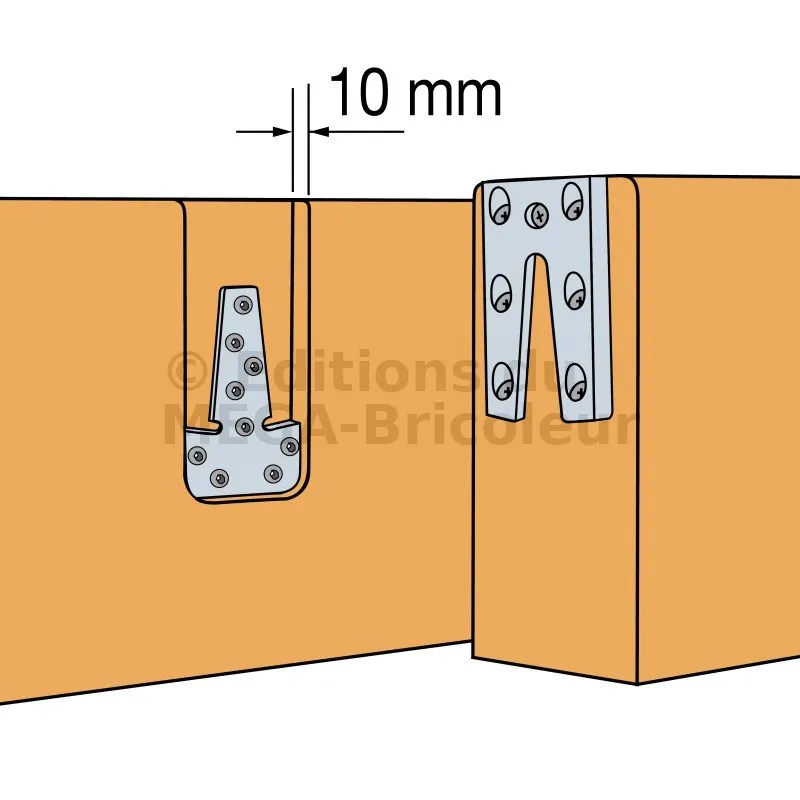

2. Effectuer le lamage à l’aide d’une fraise de ∅16 et une rondelle de ∅30 sur une profondeur de 10 mm. Pour éviter tout mouvement durant l’usinage, vous pouvez visser le gabarit sur la poutre à l’aide du perçage prévu à cet effet.
3. Fixer la partie mâle de l’ETB en partie basse du lamage à l’aide de pointes annelées CNA Ø4,0 x 50 mm ou de vis CSA Ø5,0 x 40 mm.
Etape 2 : Montage de la partie femelle de l’ETB sur la poutre portée :
1. Mettre le gabarit de façon à ce que le bord oblique soit positionné vers le bas. Régler la partie 2 du gabarit afin d’obtenir lors du positionnement : H2 = hauteur de la partie femelle,

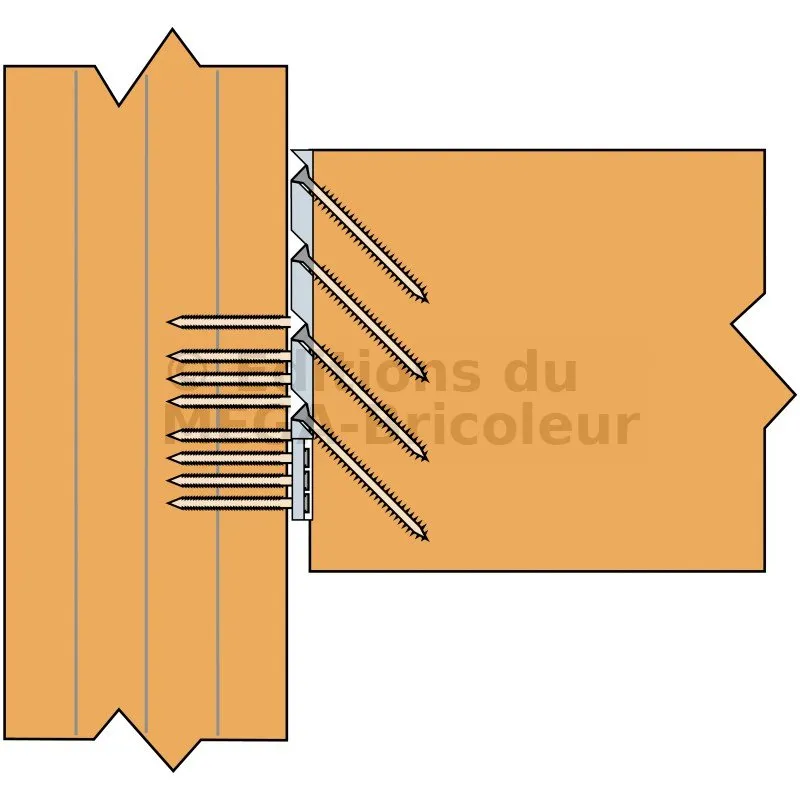

2. Fixer la partie femelle sur la poutre portée en prenant appui sur le gabarit afin que celle-ci ne bouge pas durant le vissage. De même, le gabarit peut être vissé sur la poutre afin d’éviter tout mouvement durant l’opération. La fixation est réalisée à l’aide de vis CSFT5.0X70 positionnées à 45°.

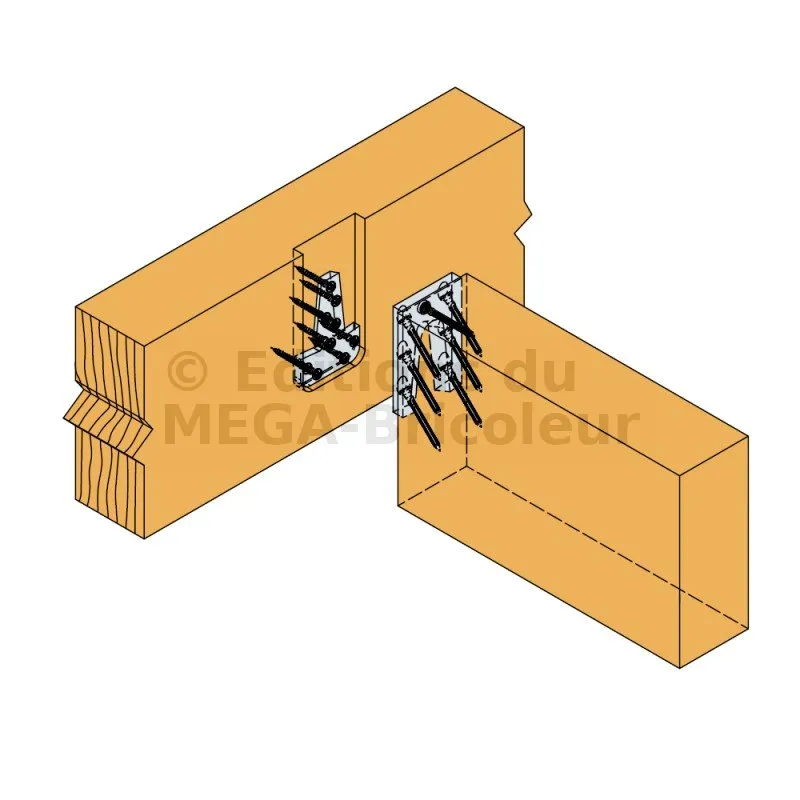

Etape 3 : Montage final
1. Assembler la partie mâle et la partie femelle,
2. L’assemblage final est alors complètement invisible !
Cet étrier innovant et discret permet de reproduire l’esthétique d’un assemblage traditionnel à queue d’aronde. Il peut être prémonté en atelier et bénéficie du marquage CE.
