Étriers à queue d’aronde - Aluminium - Réf. ETB230-B
-
RéférenceETB230-B
-
Fabricationfrançaise
-
MatériauAluminium EN AW-6082 T-6 suivant la norme NF EN 755-2:2000.
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois porté255mm
-
Hauteur maximale du bois porté350mm
-
Largeur minimale du bois porté90mm
-
Perçages sur porteur Ø519
-
Perçages sur porté Ø5 [mm]14
-
Fixation bois/bois - type poutre/poutrePorteur : 19 x CNA ; Porté : 14 x vis 5,0x80mm
-
Fixation bois/bois - type poteau/poutrePorteur : 12 x CNA4,0X50 ; Porté : 10 x vis 5,0x80mm
-

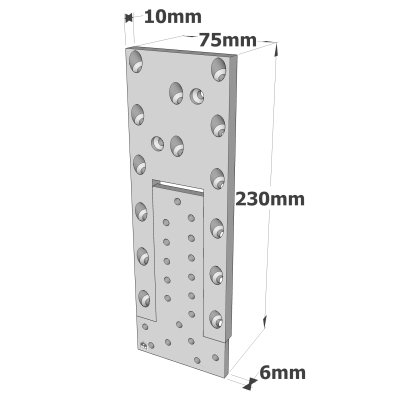

Hauteur (D)200mm
-
Hauteur (C)138mm
-
Epaisseurpartie mâle : 6mm - partie femelle : 10mm
Étriers à queue d’arronde

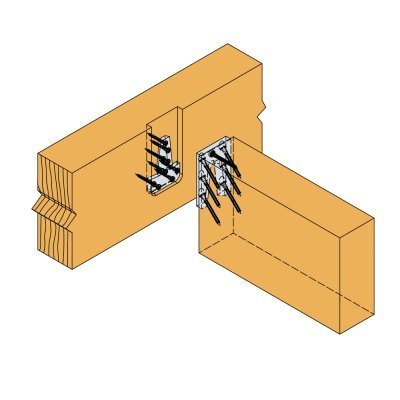

L’étrier à queue d’aronde aluminium ETB un connecteur innovant et très discret. Il permet de reproduire l‘esthétique d‘un assemblage traditionnel à queue d‘aronde sans ses inconvénients. Le prémontage en atelier est conseillé pour une pose rapide sur chantier.
Caractéristiques :
Déclarations de performance : FR-DoP-e07/0245
Agréments techniques : ETA-07/0245
Matière :
- Aluminium EN AW-6082 T-6 suivant la norme NF EN 755-2:2000,
- Epaisseur : 6 mm pour la partie mâle et 10 mm pour la partie femelle.
Avantages :
- Assemblage invisible avec ou sans lamage,
- Utilisable dans de multiples applications,
- Démonstration de pose dans la rubrique Ressources/Vidéos,
- Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N’hésitez pas à consulter notre documentation Résistance au Feu - Fiabilité et Connecteurs.
Applications
Support :
- Porteur : bois massif, bois composite, lamellé-collé.
- Porté : bois massif, bois composite, lamellé-collé...
Domaines d’utilisation :
- Solivage sur poutre maîtresse,
- Solive sur poteau
Données techniques
Dimensions
| Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | A | B | C | D | Ep1 | Ep2 | Ø5 | Ø5.4 | ||
| Min. | Min. | Max. | |||||||||
| ETB90-B | 70 | 115 | 150 | 90 | 60 | 58 | 69 | 6 | 10 | 6 | 4 |
| ETB120-B | 70 | 150 | 200 | 121 | 60 | 85 | 95 | 6 | 10 | 9 | 6 |
| ETB160-B | 70 | 185 | 250 | 166 | 60 | 95 | 130 | 6 | 10 | 11 | 8 |
| ETB190-B | 90 | 220 | 300 | 195 | 75 | 138 | 165 | 6 | 10 | 19 | 11 |
| ETB230-B | 90 | 255 | 350 | 230 | 75 | 138 | 200 | 6 | 10 | 19 | 14 |
Valeurs caractéristiques - Solive sur poutre
| Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Porteur | Porté | R1,k | |||
| Quantité | Type | Quantité | Type | CNA Ø4,0 x 50 mm | |
| ETB90-B | 6 | CNA* | 4 | Vis SPAX-S5,0x80 | 11.6 |
| ETB120-B | 9 | CNA* | 6 | Vis SPAX-S5,0x80 | 16.7 |
| ETB160-B | 11 | CNA* | 8 | Vis SPAX-S5,0x80 | 21.7 |
| ETB190-B | 19 | CNA* | 11 | Vis SPAX-S5,0x80 | 28.9 |
| ETB230-B | 19 | CNA* | 14 | Vis SPAX-S5,0x80 | 34.8 |
CNA* renvoie aux colonnes "valeurs caractéristiques" du tableau pour les différents types de pointes qui peuvent être utilisés sur le porteur.
Valeurs caractéristiques - Solive sur poteau
| Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Porteur | Porté | R1,k | |||
| Quantité | Type | Quantité | Type | ||
| ETB90-B | 6 | CNA Ø4,0 x 50 mm | 4 | Vis SPAX-S5,0x80 | 11.6 |
| ETB120-B | 9 | CNA Ø4,0 x 50 mm | 6 | Vis SPAX-S5,0x80 | 16.7 |
| ETB160-B | 11 | CNA Ø4,0 x 50 mm | 8 | Vis SPAX-S5,0x80 | 21.7 |
| ETB190-B | 12 | CNA Ø4,0 x 50 mm | 9 | Vis SPAX-S5,0x80 | 24.1 |
| ETB230-B | 12 | CNA Ø4,0 x 50 mm | 10 | Vis SPAX-S5,0x80 | 25.6 |
Fixations
Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ATE-04/0013 et aux préconisations données ci-dessous :
L‘Eurocode 5 permet l‘utilisation de pointes et vis non marquées CE. Toutefois, cela entraîne une diminution importante des charges. Se référer aux calculs des fixations de l‘Eurocode 5. Contactez notre service technique.
Sur porté :
- Vis SPAX-S5,0x80 avec filetage complet
Sur porteur :
- Pointes annelées CNA Ø4,0 x 50 mm
- Vis CSA Ø5,0 x 40 mm
Installation
Le montage des étriers ETB est simplifié par l‘emploi d‘un gabarit de montage disponible sur stock. La réalisation du lamage s‘effectue avec un fraise Ø16 mm et une rondelle Ø30 mm.
Etape 1 : Montage de la partie mâle de l’ETB sur le porteur :
1. Mettre le gabarit de façon à ce que le bord droit soit positionné vers le bas. Régler la partie 2 du gabarit afin d’obtenir lors du positionnement.

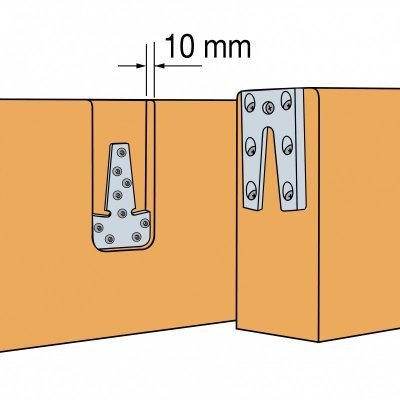

2. Effectuer le lamage à l’aide d’une fraise de ∅16 et une rondelle de ∅30 sur une profondeur de 10 mm. Pour éviter tout mouvement durant l’usinage, vous pouvez visser le gabarit sur la poutre à l’aide du perçage prévu à cet effet.
3. Fixer la partie mâle de l’ETB en partie basse du lamage à l’aide de pointes annelées CNA Ø4,0 x 50 mm ou de vis CSA Ø5,0 x 40 mm.
Etape 2 : Montage de la partie femelle de l’ETB sur la poutre portée :
1. Mettre le gabarit de façon à ce que le bord oblique soit positionné vers le bas. Régler la partie 2 du gabarit afin d’obtenir lors du positionnement.

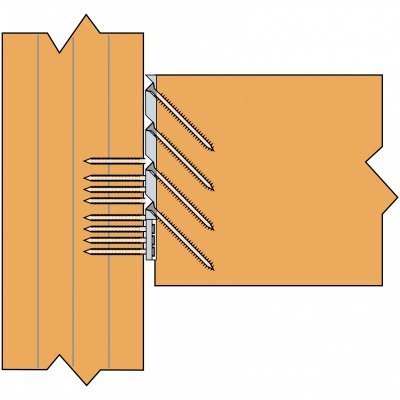

2. Fixer la partie femelle sur la poutre portée en prenant appui sur le gabarit afin que celle-ci ne bouge pas durant le vissage. De même, le gabarit peut être vissé sur la poutre afin d’éviter tout mouvement durant l’opération. La fixation est réalisée à l’aide de vis SPAX-S5,0x80 positionnées à 45°.
Etape 3 : Montage final
1. Assembler la partie mâle et la partie femelle,
2. L’assemblage final est alors complètement invisible !
Cet étrier innovant et discret permet de reproduire l’esthétique d’un assemblage traditionnel à queue d’aronde. Il peut être prémonté en atelier et bénéficie du marquage CE.
