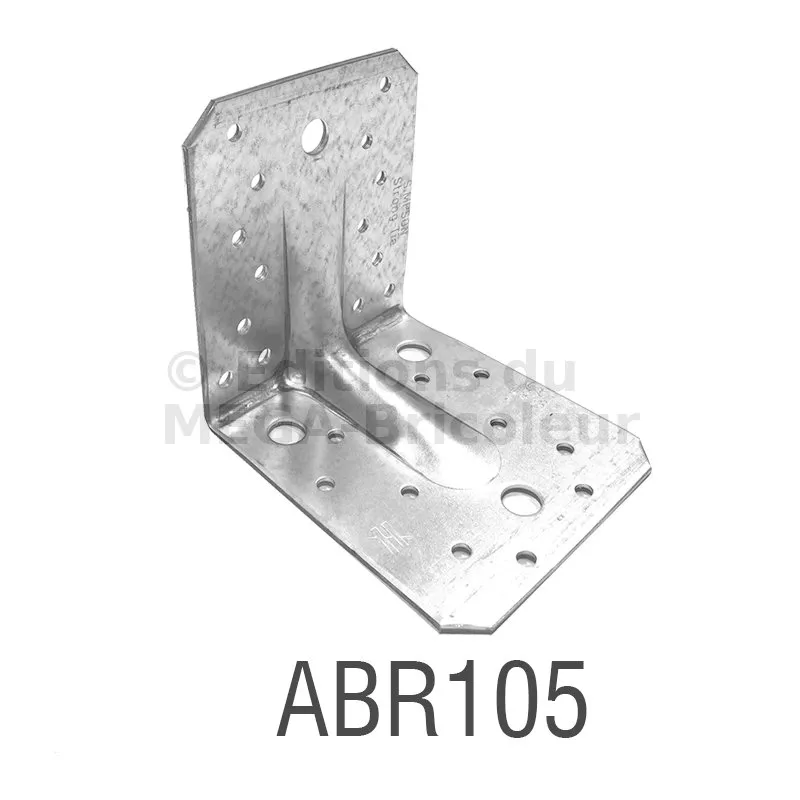

Équerres renforcées SPÉCIALES symétriques pour le BOIS - Réf. ABR105_50

bientôt DISPO
Expédition estimée dans 10 jours.
2€09
  HT  / équerre
soit 104.63€ pour 50 équerres
(125.55 € TTC)
    • 90mm
    • 105mm
    • 50 pièces
  • Autres choix

  • Référence
    ABR105_50
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    3mm
  • Perçages Aile B
    14Ø5, 1Ø11
  • Perçages Aile A
    10Ø5, 3Ø11

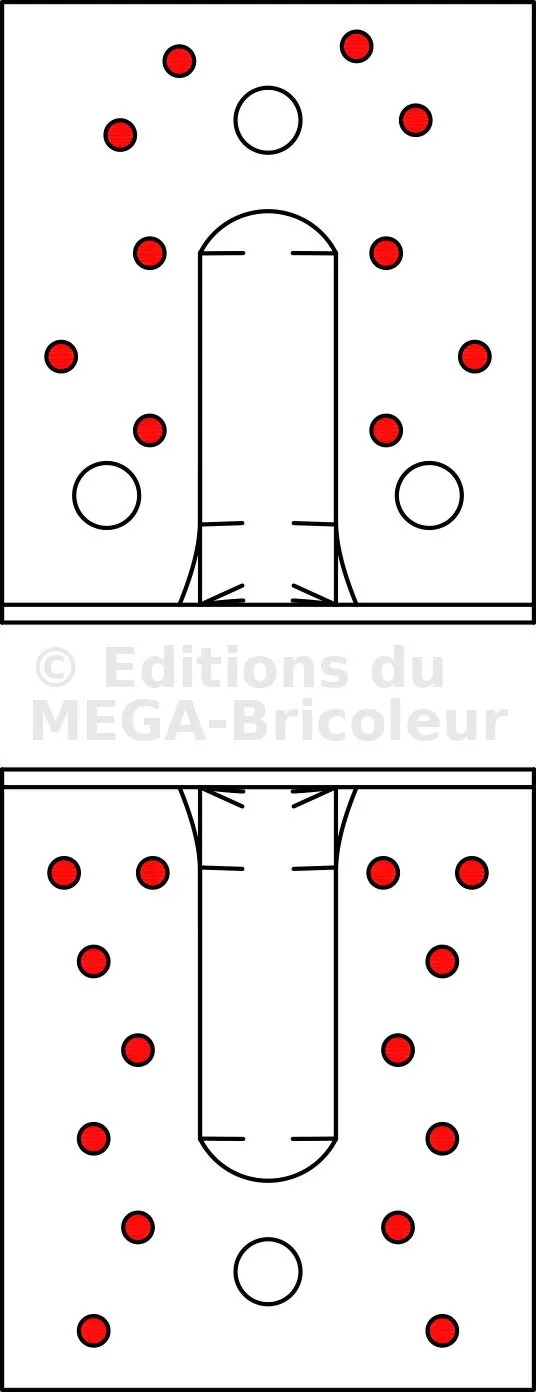

  • Fixation BOIS/BOIS - clouage total
    Aile A : 10 ; Aile B : 14 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40

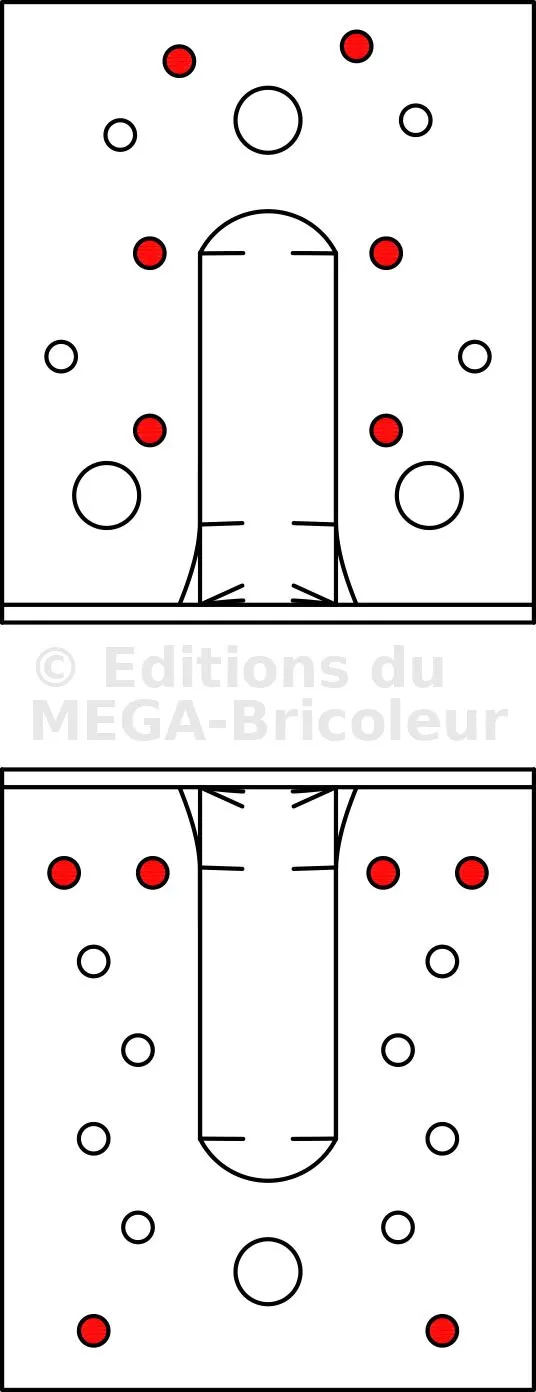

  • Fixation BOIS/BOIS - clouage partiel
    Aile A : 6 ; Aile B : 6 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40

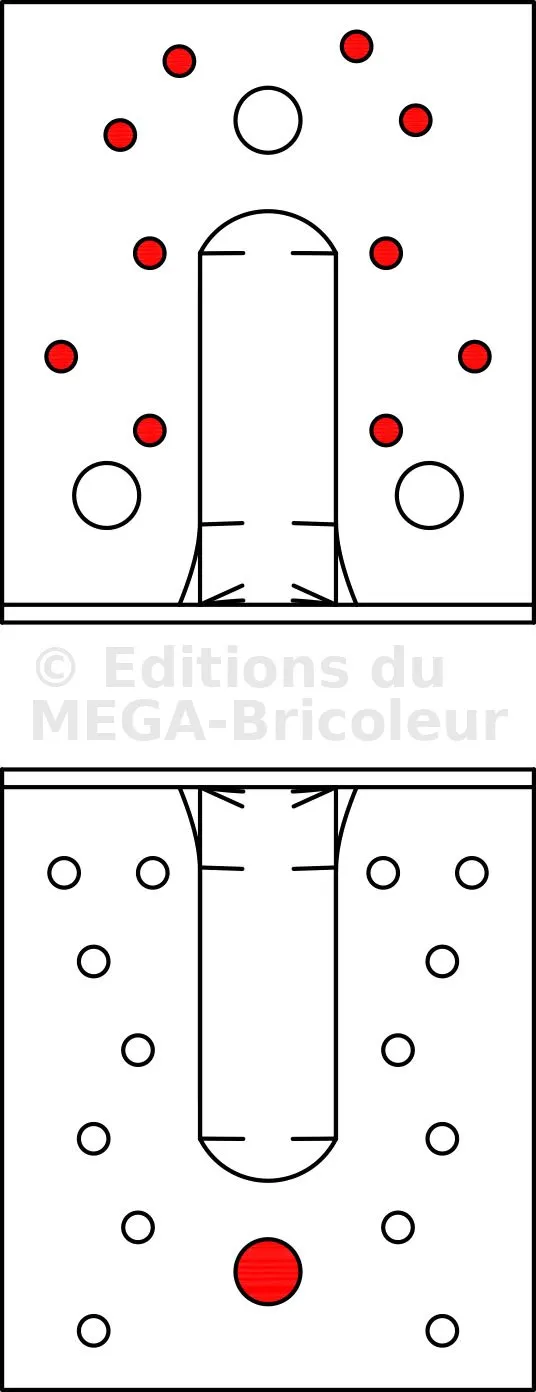

  • Connexion bois sur support rigide
    Aile A : 10 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 1 - type : Boulons Ø10 ou Tirefonds Ø10
  • Hauteur
    105mm

Équerres renforcées SPÉCIALES

L’équerre renforcée ABR a été développée pour offrir une grande rigidité. Son gabarit permet une grande polyvalence d’applications sur bois.

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2mm à 3mm.

Avantages

  • Haute rigidité,
  • Polyvalence d’applications

Applications

Support

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...

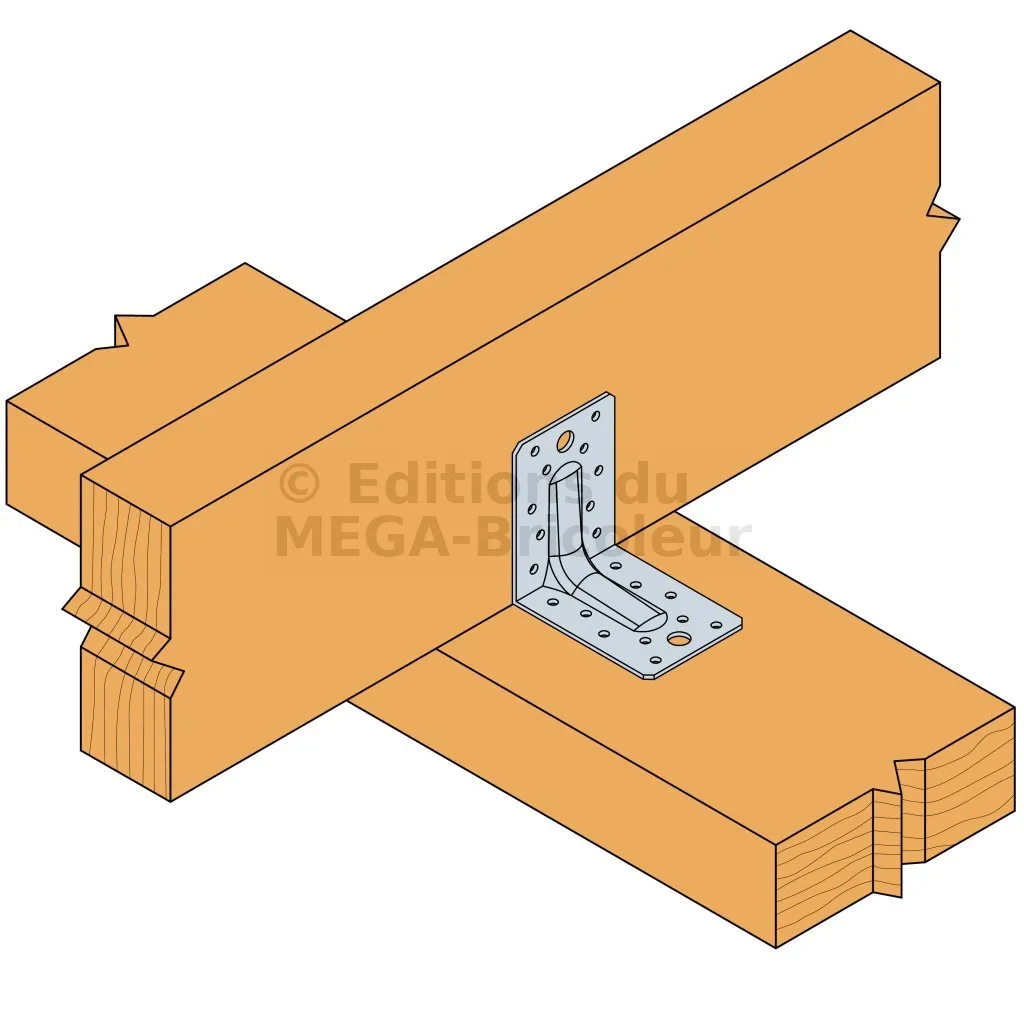

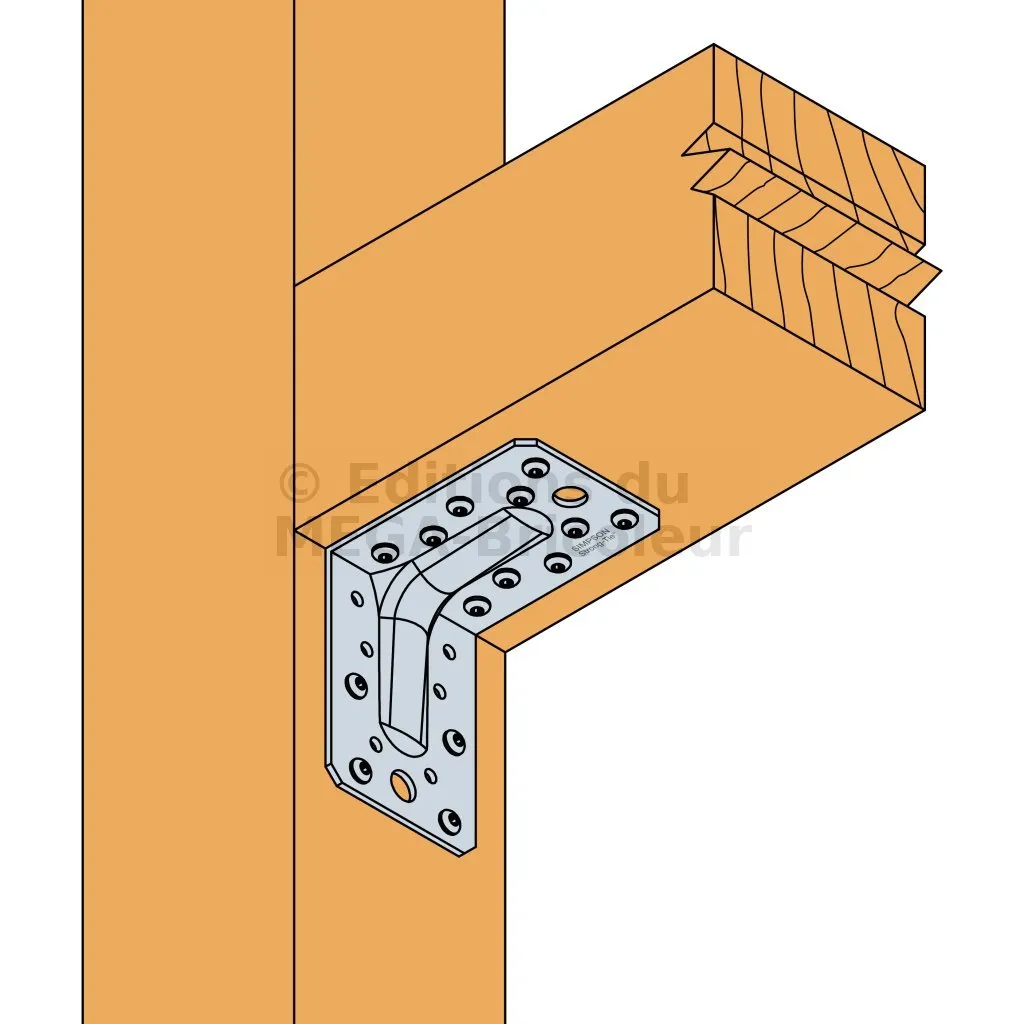

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Fixation de préau, carport ouvert,
  • Ancrages de chevrons, consoles, chevêtres...

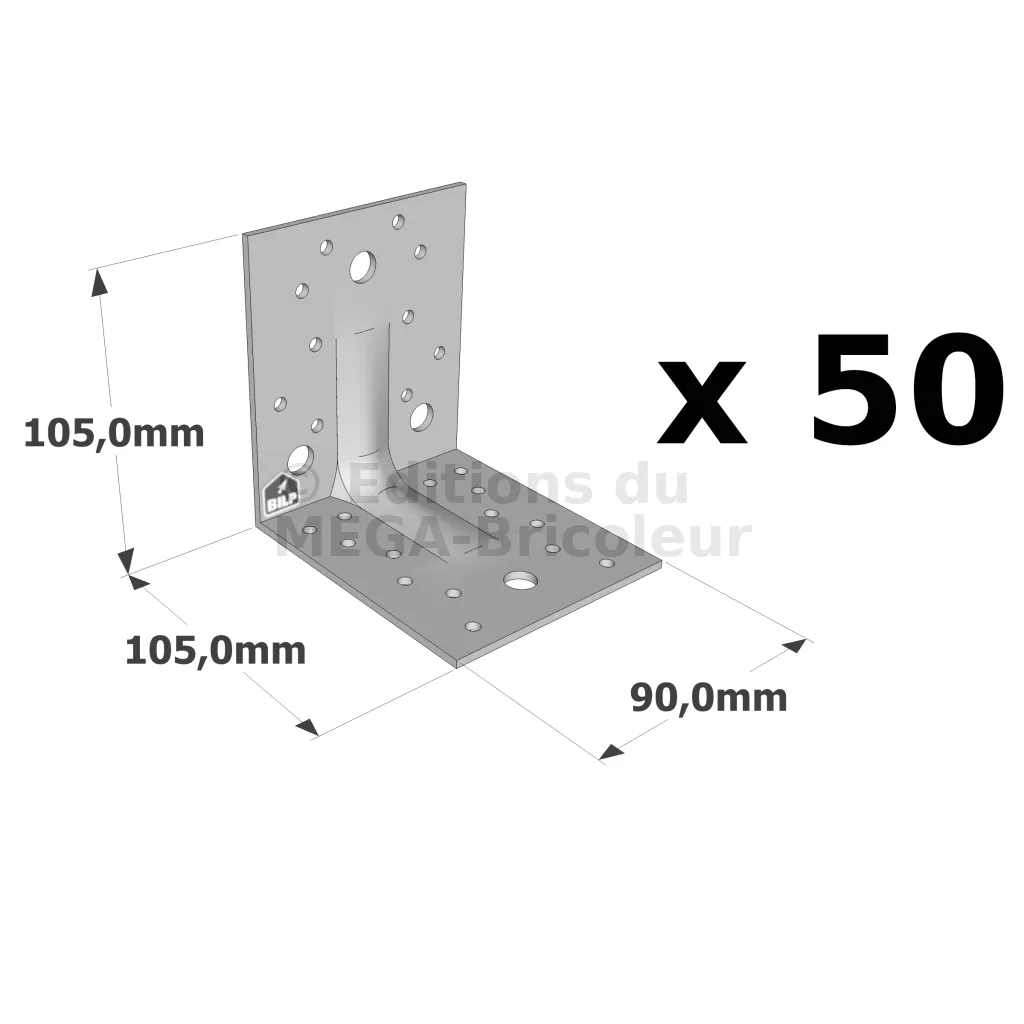

Dimensions
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø11 Ø5 Ø11
ABR70 70 70 55 2 6 - 6 -
ABR90 90 90 65 2.5 10 1 10 1
ABR105 105 105 90 3 10 3 14 1

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 Equerres
RéférencesValeurs Caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k*
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABR70 4 6 4.38 5.34 7.11 8.89 4.55 5 6.89 7.33 3,0 / kmod^0,5 -
ABR90 8 10 6.46 7.87 10.66 13.32 8.38 9.21 11.07 11.78 8,1 / kmod^0,85 9,1 / kmod^0,75
ABR105 10 14 8.84 10.78 14.33 17.91 13.26 14.57 19.01 20.22 12,9 / kmod^0,5 14,5 / kmod^0,75

* b = 75 mm et e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 Equerres
RéférencesValeurs Caractéristiques - Connexion bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR70 4 4 2,4 / kmod^0,25 2,92 / kmod^0,25 3.9 4.87 4.44 4.88 6.48 6.89
ABR90 4 6 4.38 5.34 7.11 8.89 5.17 5.68 6.9 7.34
ABR105 6 6 4.81 5.87 7.91 9.89 6.98 7.67 10.97 11.67

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion bois sur support rigide - 2 Equerres
RéférencesValeurs Caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR105 10 CNA 1 Ø10 min(4,08 ; 7,7 / kmod) min(4,88 ; 7,7 / kmod) min(6,48 ; 7,7 / kmod) min(8,08 ; 7,7 / kmod) 2.25 2.68 3.55 4.37

Référez-vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l’entraxe et des distances aux bords.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Équerres
RéférencesValeurs caractéristiques - Bois sur bois - Assemblage avec vis connecteurs Ø10
Fixations Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type SSH10x40 SSH10x80 SSH10x40 SSH10x80
ABR105 1 SSH 3 SSH 6.3 12.2 5.7 9.9
