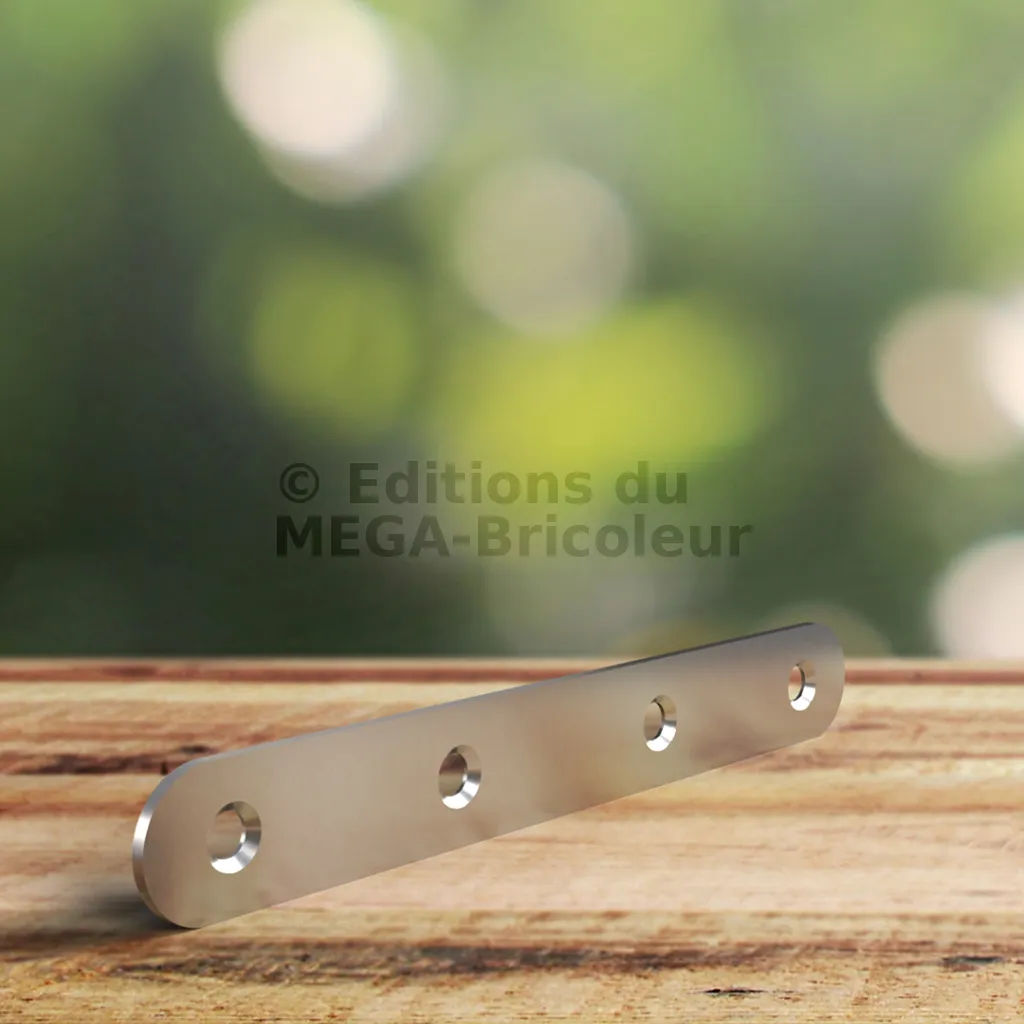

Équerres de chaise droite - Réf. ECA115/2_100
-
RéférenceECA115/2_100
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025, finition électrozinguée.
-
MarqueSIMPSON Strong-Tie
-
Epaisseur2mm
-
Perçages Aile A4Ø4.5
-
Code EAN3523140402208

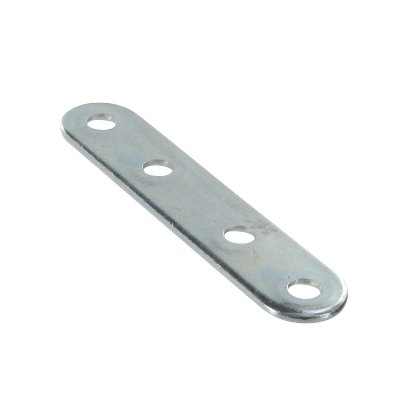

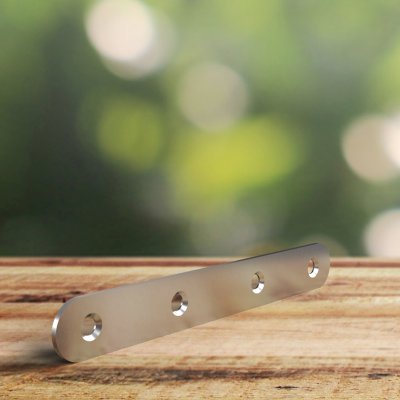

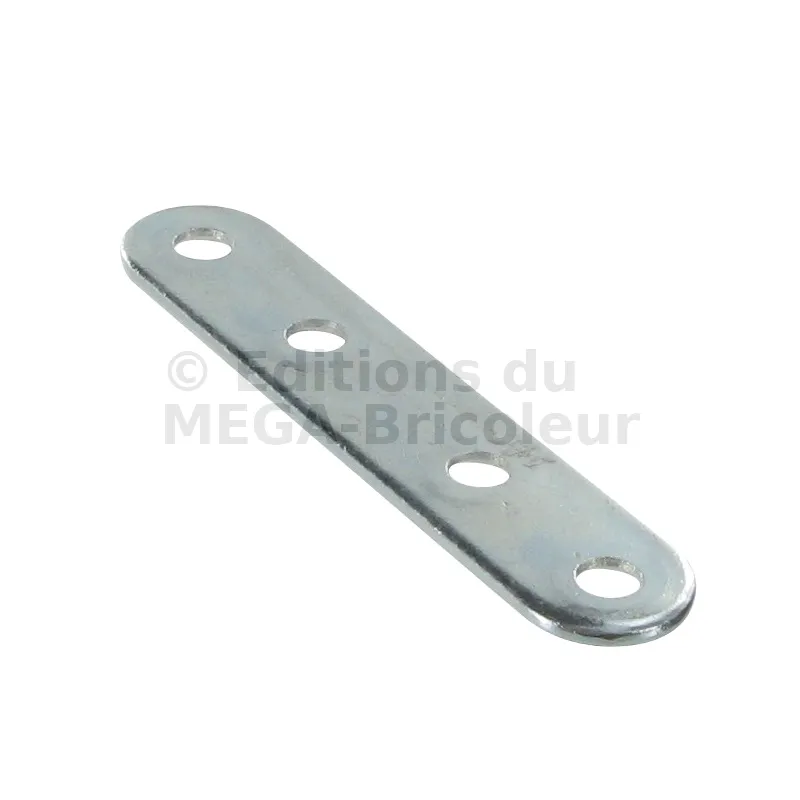

Équerres de chaise droite
Caractéristiques :
Matière :
– Acier S235JR suivant NF EN 10025,
– Finition électro-zinguée blanche suivant ISO 2081,
– Epaisseur : 2 mm.
Avantages :
– Gamme large pour une variété d’utilisations,
– Utilisable sur bois et sur béton.

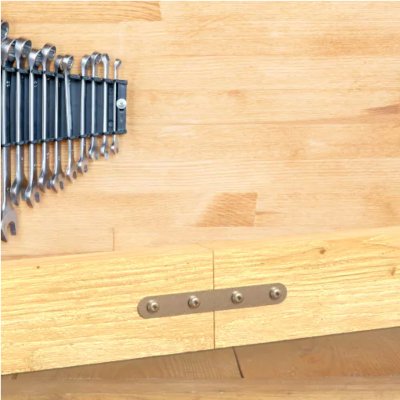

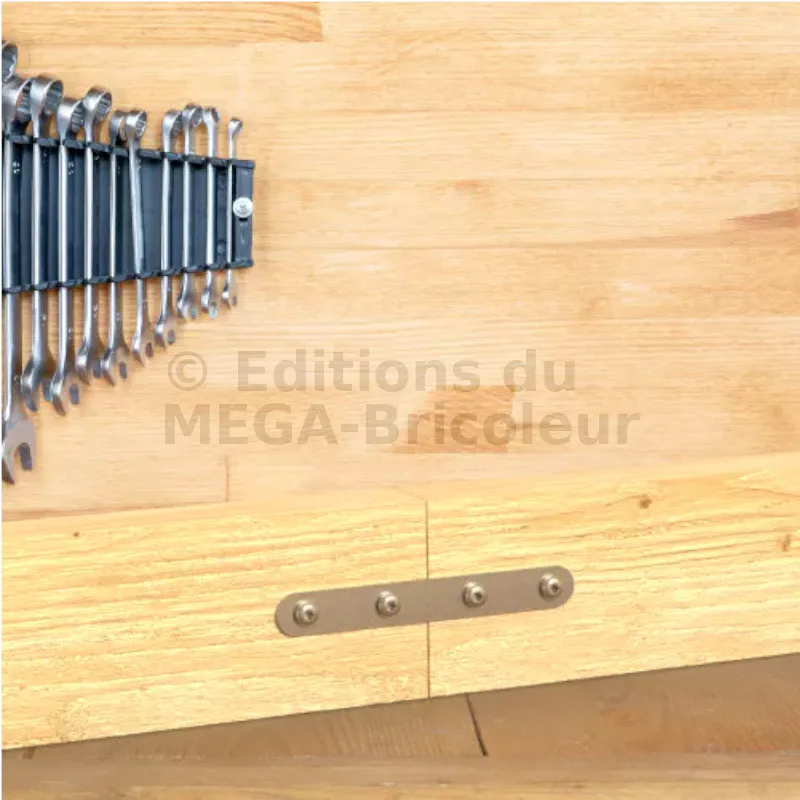

Applications
Support :
– Porteur : bois.
– Porté : bois massif, panneaux, PVC.
Domaines d’utilisation :
– Bois massifs.
– Panneaux.
– PVC,
– Petites menuiseries,
– Consoles, étagères...
Données techniques

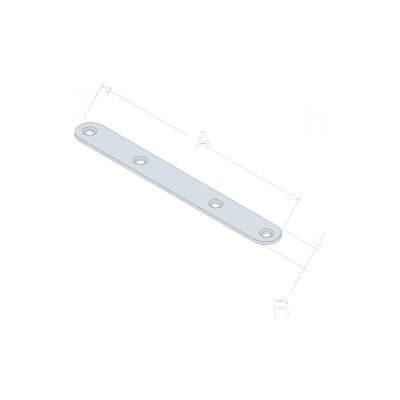

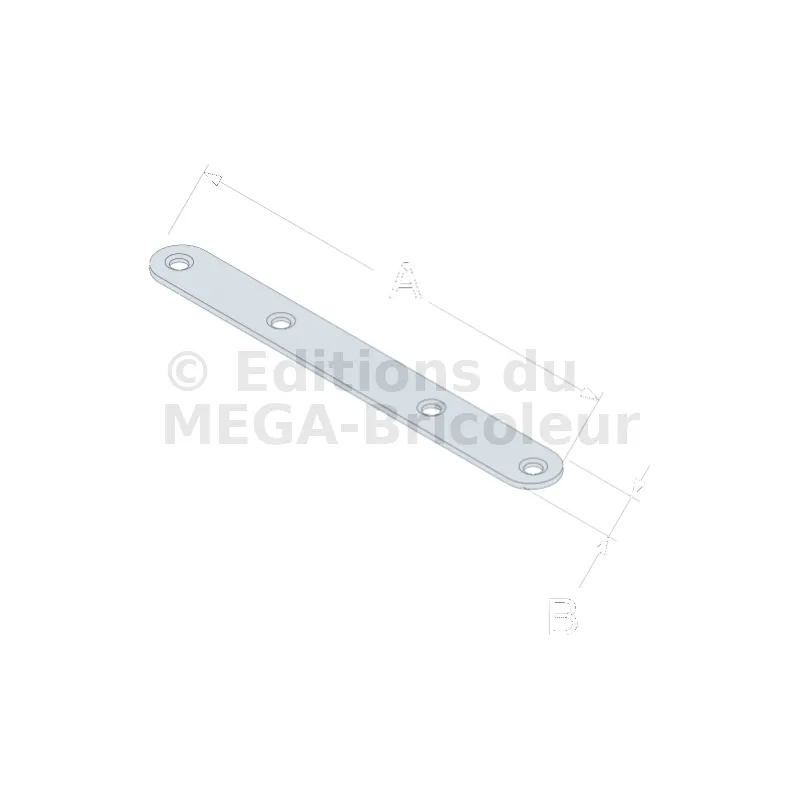

Dimensions
Grand modèle pour la maison et petit modèle pour les appartements.
| Dimensions [mm] | Perçages | ||||
|---|---|---|---|---|---|
| Références | A | B | Ep. | Aile A | |
| ECA55/2 | 55 | 15 | 2 | 4 Ø 4,6 | |
| ECA75/2 | 75 | 15 | 2 | 4 Ø 5,2 | |
| ECA95/2 | 95 | 15 | 2 | 4 Ø 4,8 | |
| ECA115/2 | 115 | 15 | 2 | 4 Ø 4,5 | |
| ECA135/2 | 135 | 18 | 2 | 4 Ø 5,4 | |
Fixations
Trous fraisés :
– Type 30 à 80 Ø4,2 mm.
– Type 90 à 140 Ø5,5 mm.
Sur bois :
– Pointes annelées CNA Ø3.1x35 et CNAØ4.0x35 mm.
– Vis SD8 Ø4.0x32 mm.

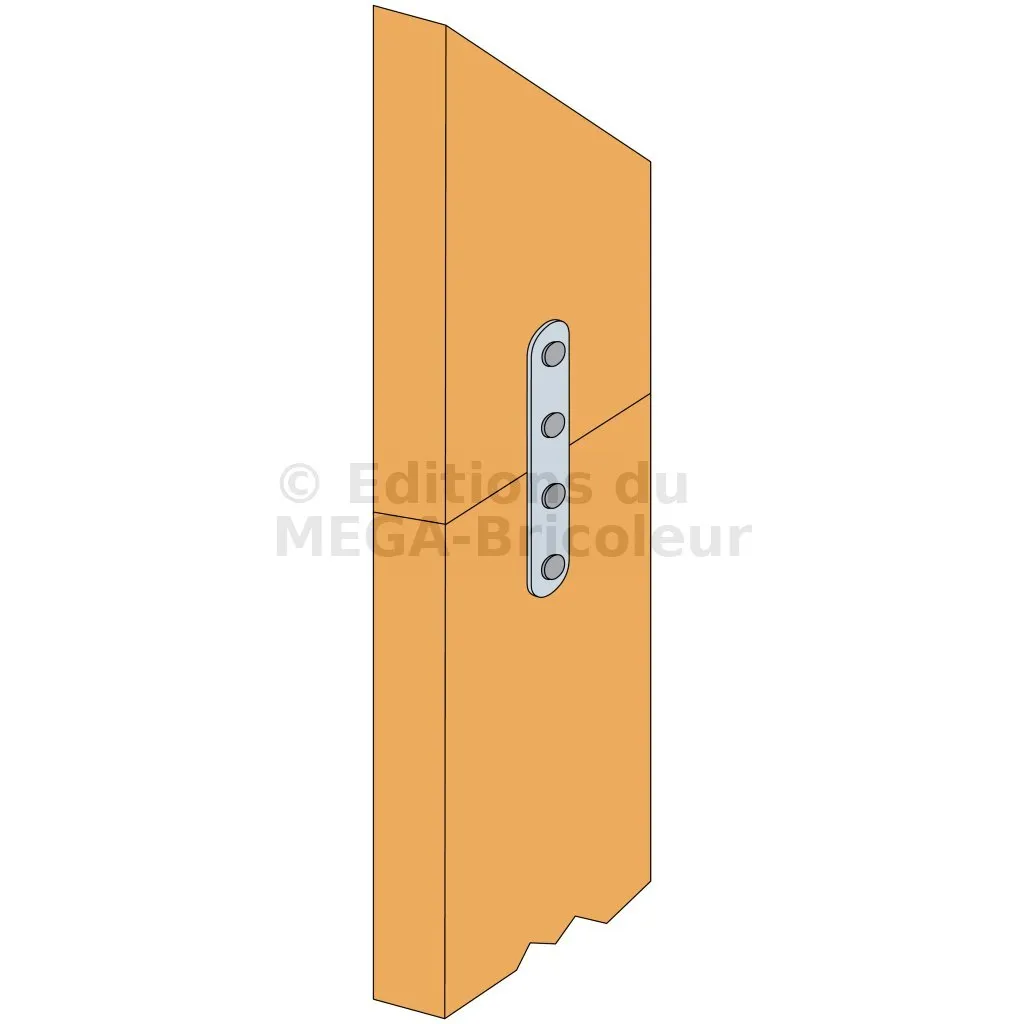

Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. L’équerre est aussi pointée ou vissée sur celui-ci.
