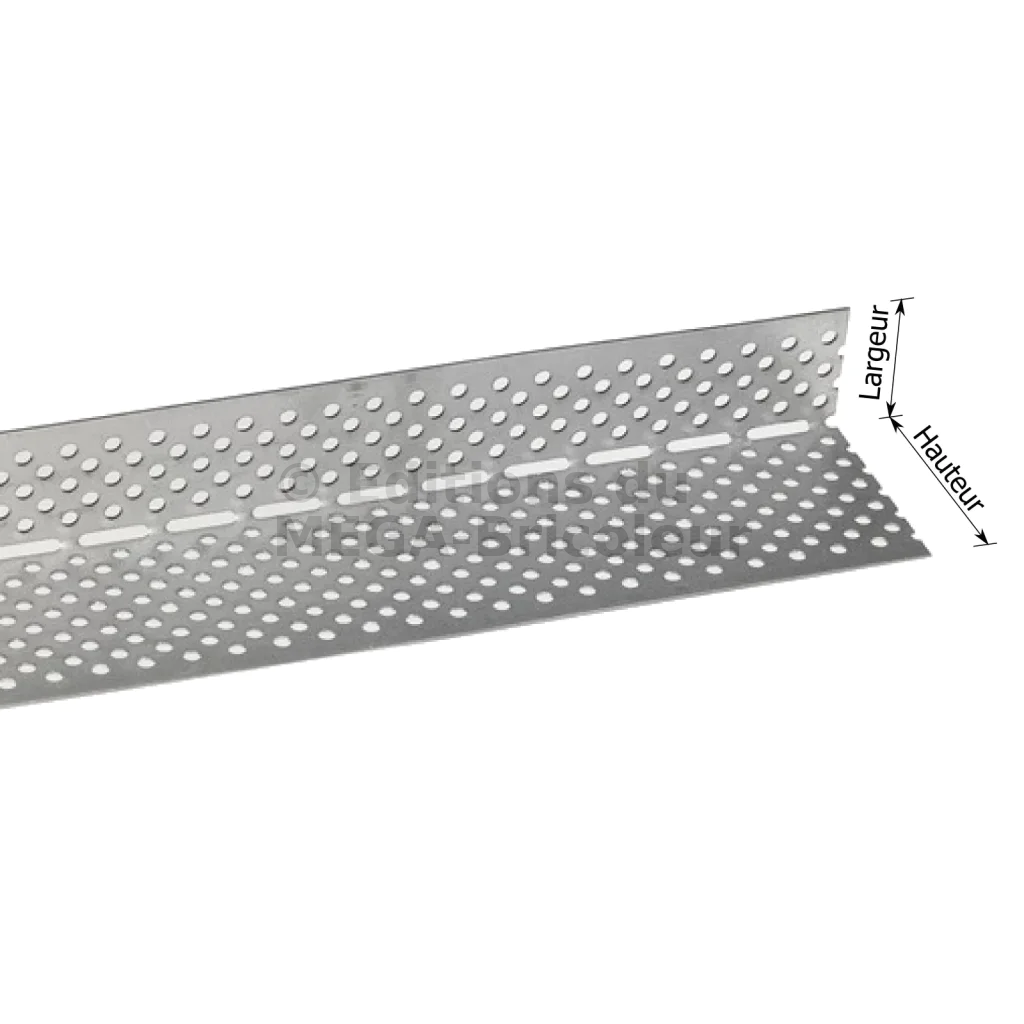

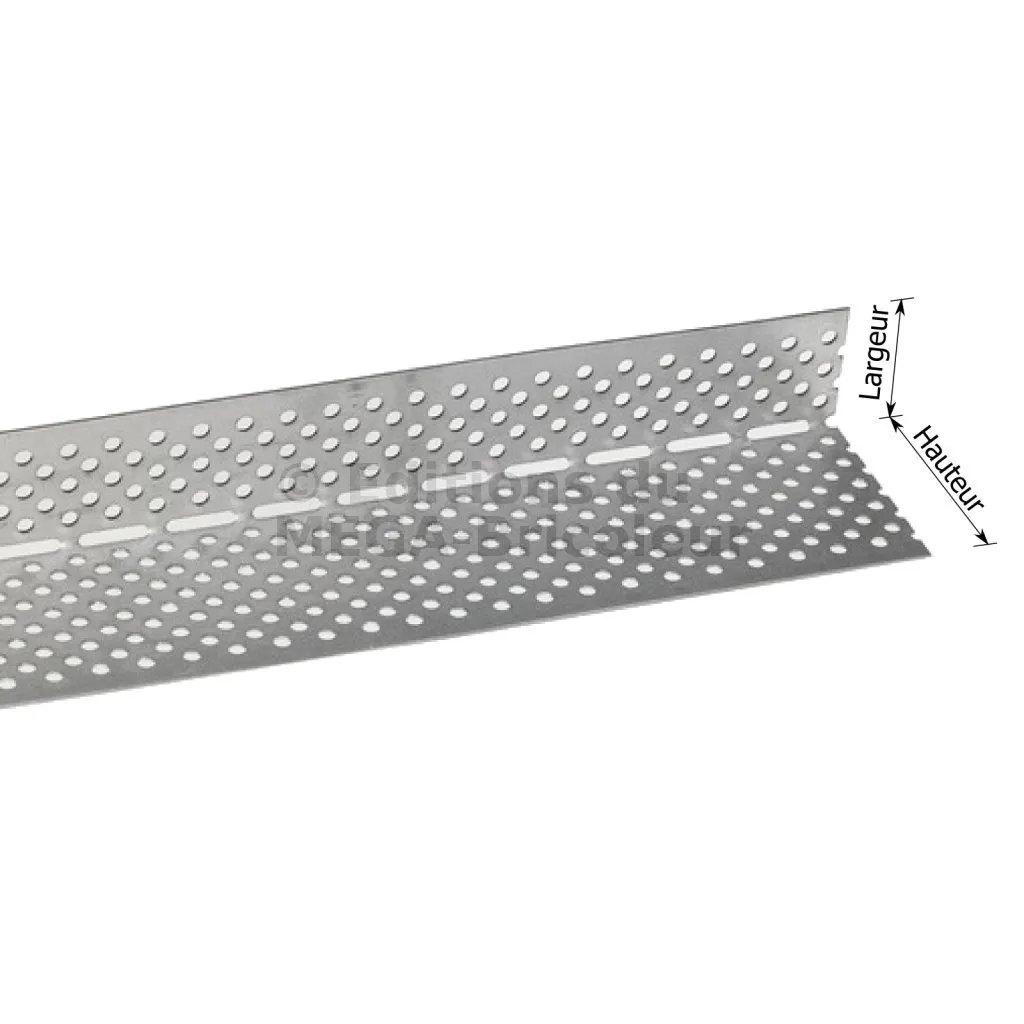

Grille anti-rongeur en bande déroulable de 25m - Pour l’EXTERIEUR - Acier - Réf. GAR25/42/25
Compatible avec un tasseau de 25 mm ou 27 mm ; ou un double tasseautage de 27 + 18 = 45 mm.
Grille anti-rongeur
Les grilles anti-rongeurs permettent d‘empêcher les nuisibles d‘entrer dans la lame de ventilation du bardage.
Caractéristiques
Matière
- Acier S250GD + finition ZM310 MBC U,
- Epaisseur : 0,8 mm.
Avantages
- Empêche le passage d’un grand nombre d’insectes,
- Grille fournie en rouleaux de 25 m : stockage et encombrement de transport simplifiés, diminution du nombre de chutes et du nombre de chevauchements de barres,
- Finition équivalente à de l’inox A2 : très bonne résistance à la corrosion,
- Conforme au DTU41,2 en terme de ventilation.
Applications
Support
- Bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Ossature Bois,
- Charpente,
- Bardage rapporté sur ossature bois (Isolation Thermique par l’Extérieur)...
Données techniques
Dimensions
| Dimensions pliées [mm] | Dimensions à plat | Perçages [mm] | |||||
|---|---|---|---|---|---|---|---|
| Références | B | C | Largeur [mm] | Largeur [mm] | Épaisseur [mm] | Rond | Oblong |
| GAR22/45/25 | 45 | 22 | 67 | 25 | 0.8 | Ø 3 | Ø 3 x 12 |
| GAR25/42/25 | 42 | 25 | 67 | 25 | 0.8 | Ø 3 | Ø 3 x 12 |
| GAR27/40/25 | 40 | 27 | 67 | 25 | 0.8 | Ø 3 | Ø 3 x 12 |
| GAR30/70/25 | 70 | 30 | 100 | 25 | 0.8 | Ø 3 | Ø 3 x 12 |
| GAR40/60/25 | 60 | 40 | 100 | 25 | 0.8 | Ø 3 | Ø 3 x 12 |
Surface de ventilation
| Références | Aile B | Aile C | ||
|---|---|---|---|---|
| Dimensions [mm] | Ratio d’ouverture [cm² / m] | Dimensions [mm] | Ratio d’ouverture [cm² / m] | |
| GAR22/45/25 | 45 | 105 | 22 | 59 |
| GAR25/42/25 | 42 | 105 | 25 | 59 |
| GAR27/40/25 | 40 | 102 | 27 | 68 |
| GAR30/70/25 | 70 | 176 | 30 | 77 |
| GAR40/60/25 | 60 | 148 | 40 | 105 |
Revêtement ZPRO®
Une protection durable pour les connecteurs extérieurs.
Le revêtement ZPRO® est un traitement de surface à base de zinc et de magnésium, développé par les experts techniques Simpson Strong-Tie. Testée et marquée CE, la gamme de connecteurs ZPRO® répond aux besoins des professionnels pour construire des structures plus résistantes et durables, notamment dans le cadre d’aménagements extérieurs.
Le revêtement ZPRO® est l’équivalent d’une couche protectrice de galvanisation à chaud. Il correspond à une classe de corrosivité C3 selon la norme EN ISO 12944, ce qui le rend idéal pour la pose de connecteurs en classe de service 3. Il constitue ainsi une solution adaptée aux usages extérieurs courants, tout en assurant une protection durable de l’acier face aux intempéries.
Associée à des fixations bénéficiant d’un revêtement Impreg+, telles que les vis SSH ou les vis CSA, la gamme ZPRO® permet d’assurer une protection homogène de l’ensemble de la structure.
La gamme de connecteurs ZPRO® est destinée aux aménagements extérieurs tels que pergolas, carports, terrasses ou abris de jardin, hors environnements hautement corrosifs, comme le bord de mer.
Guide de choix des revêtements anticorrosion selon la classe de corrosion
Ce tableau permet d’identifier le revêtement anticorrosion le plus adapté en fonction de la classe de corrosion, de l’environnement d’exposition et de la durée de vie attendue des assemblages bois.
| Matériaux / Système de revêtement | Norme | Épaisseur ≥ (µm) | Classe de service max autorisée (1) | Durée de vie (années) pour chaque catégorie de corrosivité (3) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| C1 | C2 | C3 | C4 | C5 | ||||||
| Z275 | EN 10346 | 20 | 2 | 50 | 50 | |||||
| Électrozingage | Fe/Zn12 | EN ISO 2081 | 12 | 2 | 50 | 50 | ||||
| Z450 | EN 10147 | 32 | 2 | 50 | 50 | |||||
| ZPRO | EN 10346 | 25 | (3) | 50 | 50 | 15 | ||||
| Électrozingage jaune | Fe/Zn25 | EN ISO 2081 | 25 | 3 | 50 | 50 | 50 | |||
| Galvanisation à chaud | EN ISO 1461 | 55 | 3 | 50 | 50 | 50 | ||||
| Shérardisation | Classe 30 | EN 13811 | 40 | 3 | 50 | 50 | 50 | |||
| Acier inoxydable A2 | 1.4301 (304) | EN 10088 | - | 3 | 50 | 50 | 50 | |||
| Acier inoxydable A2 | 1.4307 (304L) | EN 10088 | - | 3 | 50 | 50 | 50 | |||
| Acier inoxydable A4 | 1.4401 (316) | EN 10088 | - | 3 | 50 | 50 | 50 | 50 | ||
| Acier inoxydable A4 | 1.4404 (316L) | EN 10088 | - | 3 | 50 | 50 | 50 | 50 | ||
| Aluminium | EN 755-2 | - | 3 | 50 | 50 | |||||
(1) Conformément à la norme EN 1995-1-1.
(3) Conformément à la norme EN ISO 9223.
Classes de corrosivité : comment choisir le bon niveau de protection selon votre environnement ?
Pourquoi la corrosivité compte vraiment ?
La corrosion ne dépend pas uniquement du produit ou du matériau : elle dépend surtout de l’environnement d’exposition. Humidité, condensation, pollution atmosphérique ou présence de sels influencent directement la vitesse de dégradation. Les classes de corrosivité (C1 à Cx) permettent de situer un projet de façon claire, et d’éviter un choix inadapté.
Intérieur et extérieur : des contraintes très différentes
En C1, la corrosion progresse très lentement. Cela correspond à des intérieurs chauffés avec faible humidité et une pollution insignifiante, ou à des extérieurs très secs ou froids, très peu humides et peu pollués.
En C2, la corrosivité reste faible, mais les variations de température et d’humidité (espaces non chauffés) ou les extérieurs peu pollués (zones rurales et petites villes) deviennent plus sensibles.
En C3, on se situe sur une corrosivité moyenne, avec une condensation plus fréquente et des environnements où la pollution est plus présente, notamment en zones urbaines ou en zones côtières faiblement exposées aux chlorures.
En C4 et C5, la corrosivité devient élevée à très élevée : forte fréquence de condensation et pollution importante en intérieur, ou extérieurs urbains/industriels et zones côtières exposées, avec présence possible de sels (dont sels de déneigement).
En Cx, les conditions sont extrêmes : humidité très importante, condensation quasi permanente, atmosphères très polluées et fortement chargées en agents agressifs, y compris en environnements côtiers sévères ou offshore.
Comment utiliser ces classes pour bien choisir
La bonne approche consiste à identifier l’exposition réelle, et pas seulement “intérieur” ou “extérieur”. Un local non chauffé et humide peut être plus contraignant qu’un extérieur tempéré. À l’inverse, une zone urbaine polluée ou un site proche du littoral impose naturellement une classe de corrosivité plus élevée.
