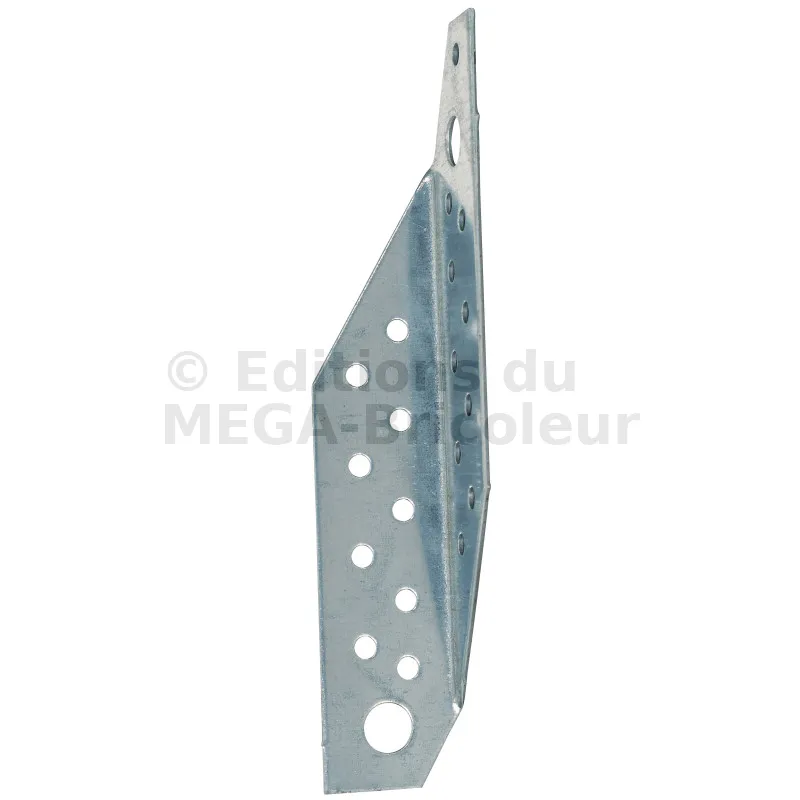

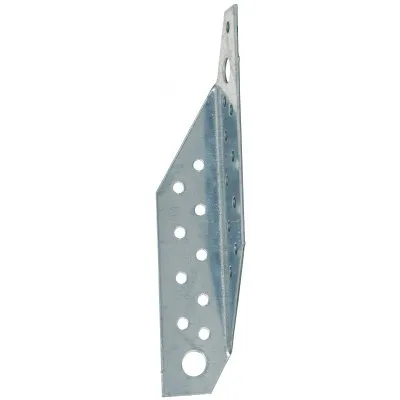

Patte de solivage trapézoïdale droite - Réf. PSTD180/30/1.5_10
-

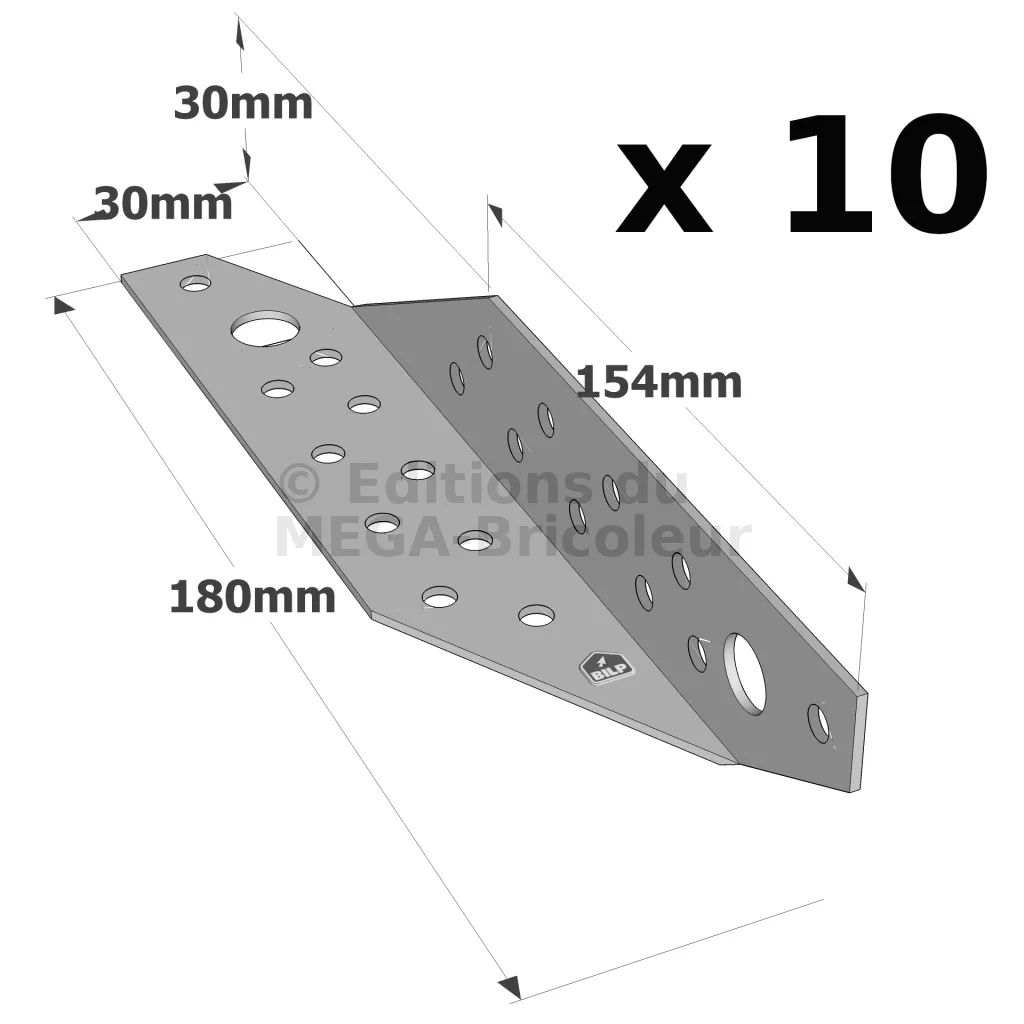

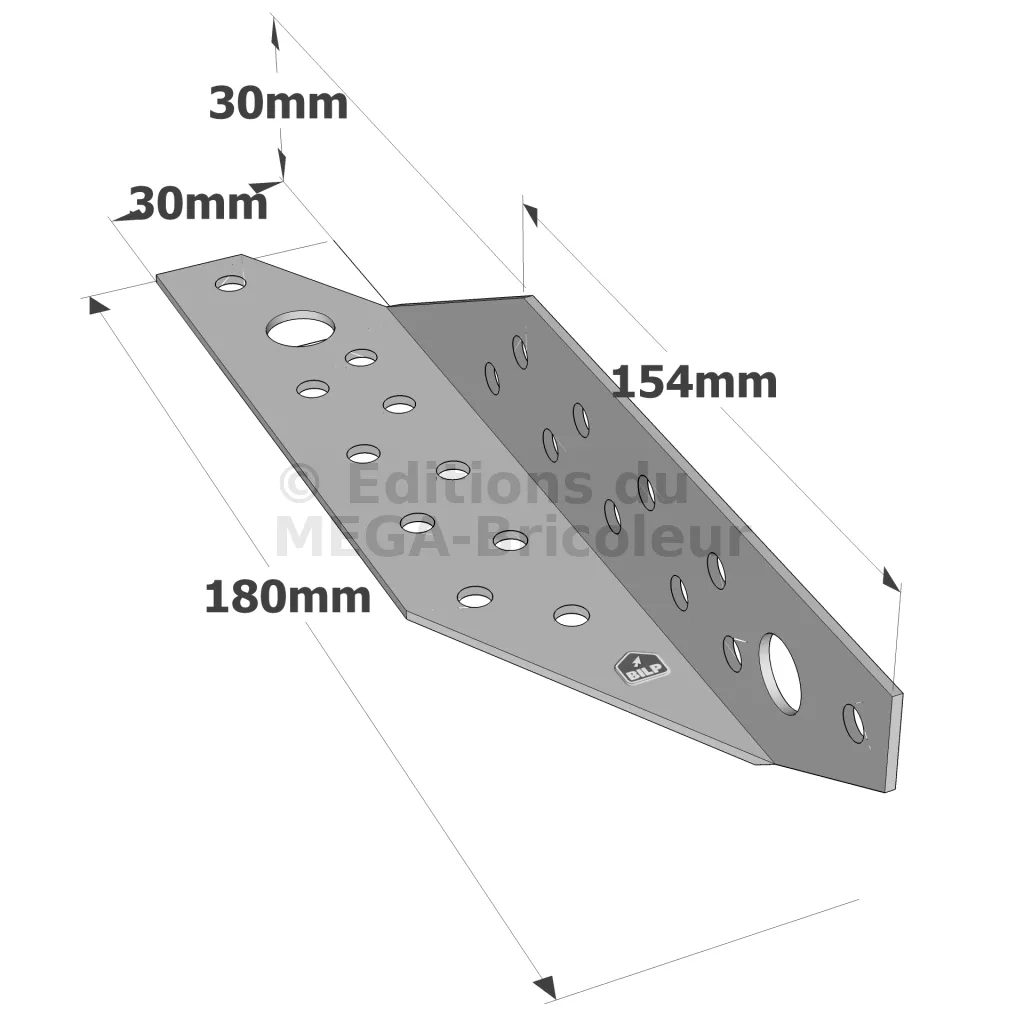

RéférencePSTD180/30/1.5_10
-
Largeur (C)30mm
-
Largeur (A)30mm
-
Hauteur (E)154mm
-
Hauteur (B)180mm
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Epaisseur1.5mm
-
Fabricationfrançaise
-
Nombre de pointes par pattes de solivage10
Patte de solivage trapézoïdale

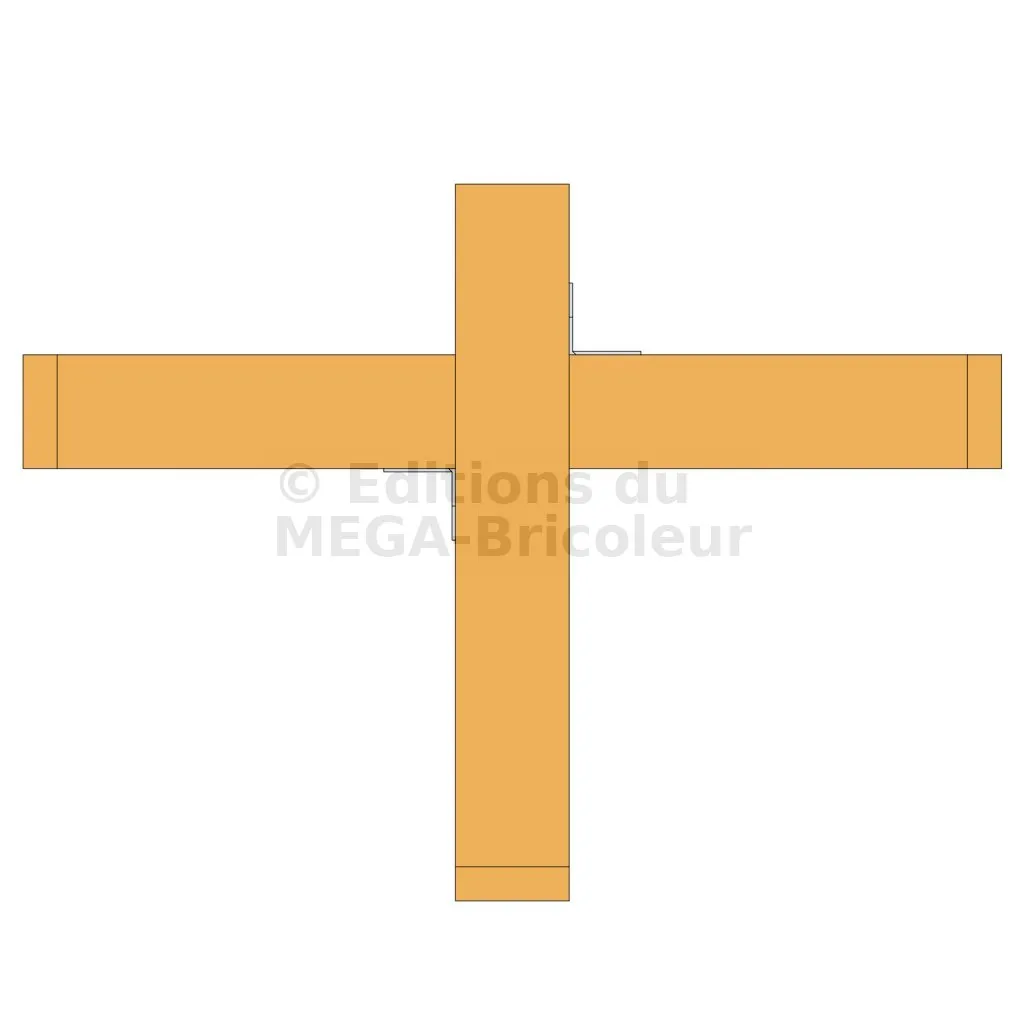

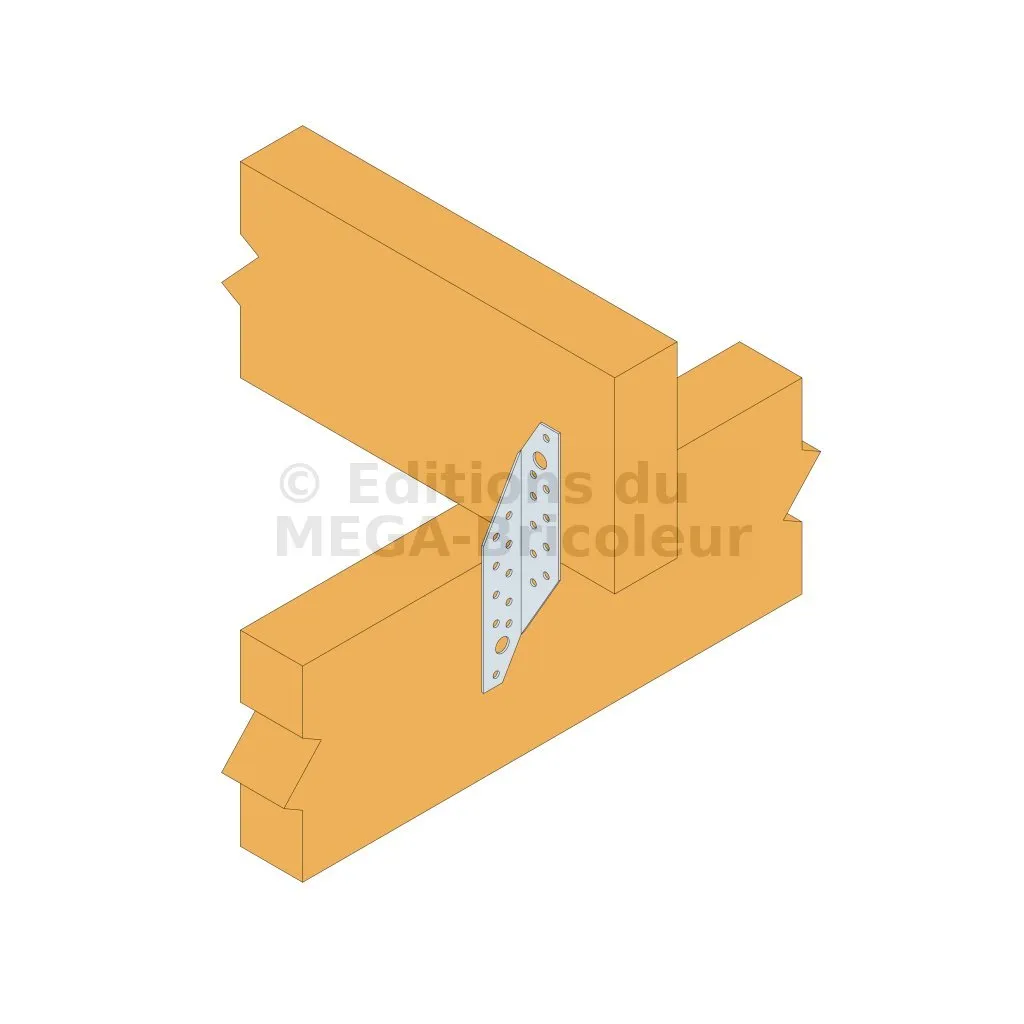

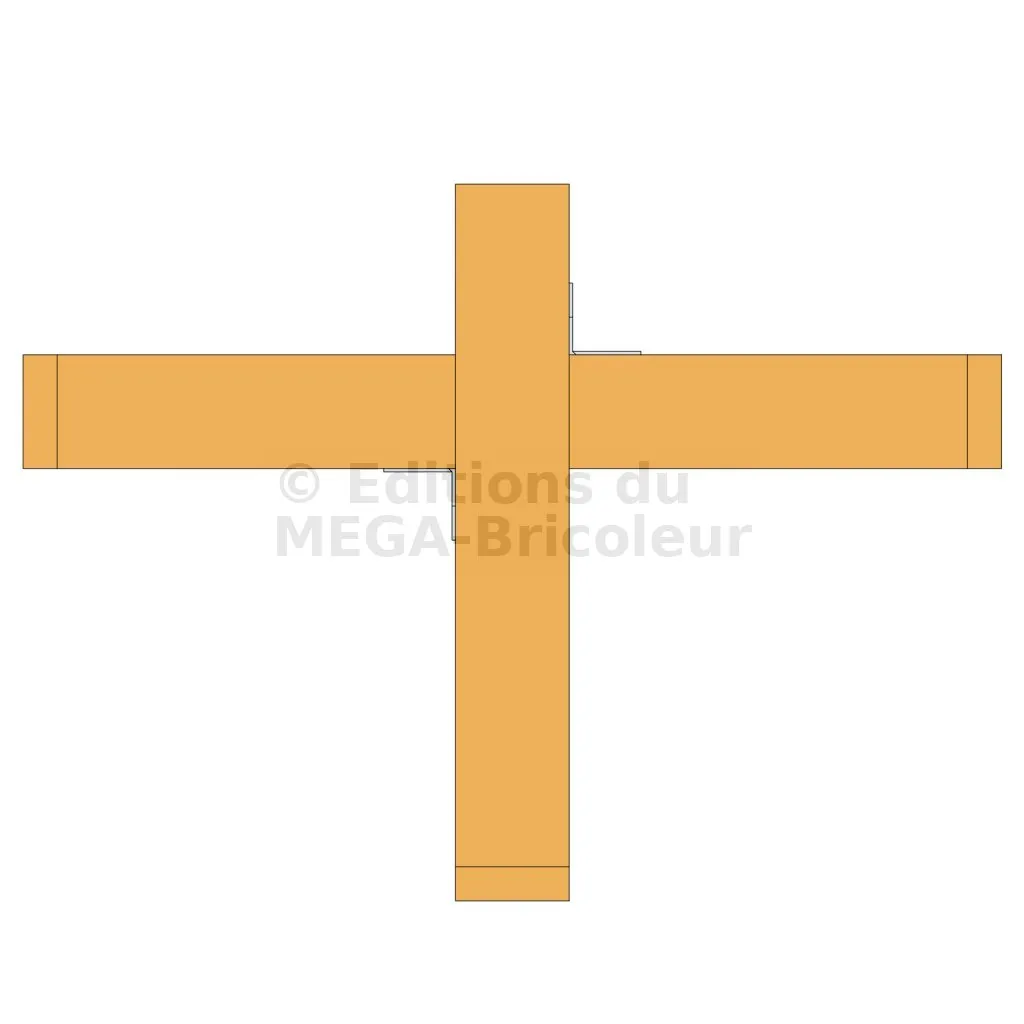

Les pattes de solivage droite ou gauche PSTD/G permettent d’assembler deux pièces de bois se chevauchant à 90°.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
- Épaisseur : 1,5 à 2 mm selon les modèles.
Avantages :
- Polyvalence d’utilisation pour la fixation d’éléments bois se croisant à 90°.
Applications
Support :
- Porteur : assemblage pour fermettes entre 2 éléments perpendiculaires,
- Porté : bois massif, bois lamellé-collé, bois et profilés composites.
Domaines d’utilisation :
- Fixation d’éléments bois se croisant à 90°.
Données techniques
Dimensions et valeurs caractéristiques
Références | Dimensions [mm] | Perçages | Nb. pointes par connecteur | Résistances caractéristiques [kN] | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | E | Ep. | Pointes | Boulons | CNA4.0x35 | CNA4.0x50 | ||||||
Nb. | Diamètre | Nb. | Diamètre | R1,k | R2,k | R1,k | R2,k | |||||||
PSTD180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
PSTG180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
