Pieds de poteau à sceller simple platine - Réf. PPSP70
Les pieds de poteau PPSP simple platine à sceller sont utilisés pour ancrer et protéger un poteau de l’humidité et du pourrissement.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance :FR-DoP-e07/0285
Matière :
- S235JR suivant NF EN 10025.
- Épaisseur : 4 mm.
- Finition galvanisation à chaud suivant NF EN ISO 1461.
Applications
Support :
- Porteur : béton,
- Porté : Bois massif, bois composite, lamellé-collé.
Domaines d’utilisation :
- Poteau de auvent.
- Poteau de pergola.
- Poteau de véranda.
Solutions alternatives
| Produit | Type / principe | Avantages | Inconvénients | Usage conseillé |
|---|---|---|---|---|
| Pied de poteau double platine à sceller | Étrier fermé, deux ailes latérales | • Meilleure reprise des efforts de flexion latérale • Maintient le poteau parfaitement centré | • Plus cher • Nécessite deux alésages béton alignés | Pergolas lourdes, carports, poteaux fortement sollicités |
| Pied de poteau réglable à sceller | Tige filetée + écrou de mise à niveau | • Rattrapage précis des faux-aplombs • Compense la dilatation du bois | • Hauteur libre limitée par la rotation de l’écrou • Surcoût matériel | Terrasses, planchers sur pilotis, chantiers avec dalle irrégulière |
| Pied de poteau en U à sceller | Etrier en U ouvert, ailes latérales hautes | • Grande surface d’appui latéral • Convient aux bois fins (45 mm) | • Empêche le poteau de “respirer” sur les faces cachées • Pose plus lente (4 à 6 vis) | Clôtures, portillons, petits abris de jardin |
| Pied de poteau à visser sur platine | Platine haute soudée, chevilles Ø 12 mm | • Aucune excavation si la dalle est existante • Mise en œuvre rapide (chevilles à frapper) | • Résistance dépend du béton existant • Non adapté aux zones gélives sans surélévation | Réhabilitations, vérandas sur dalle coulée, chantiers urbains |
| Ancre de poteau à enfoncer (spike) | Corps en acier + pointe à battre | • Pose sans béton : gain de temps • Déplaçable / remplaçable facilement | • Limité aux sols meubles non caillouteux • Portance inférieure aux systèmes scellés | Pergolas légères, abris bois temporaires, jardins privatifs |
| Sabot de poteau latéral à visser | Support latéral pour poteau en bordure | • Permet un appui sur chant (terrasse périphérique) • Invisible en façade | • Ne reprend pas les efforts en traction verticale • Nécessite un chant parfaitement vertical | Lambourdes de terrasse, garde-corps, murets béton existants |

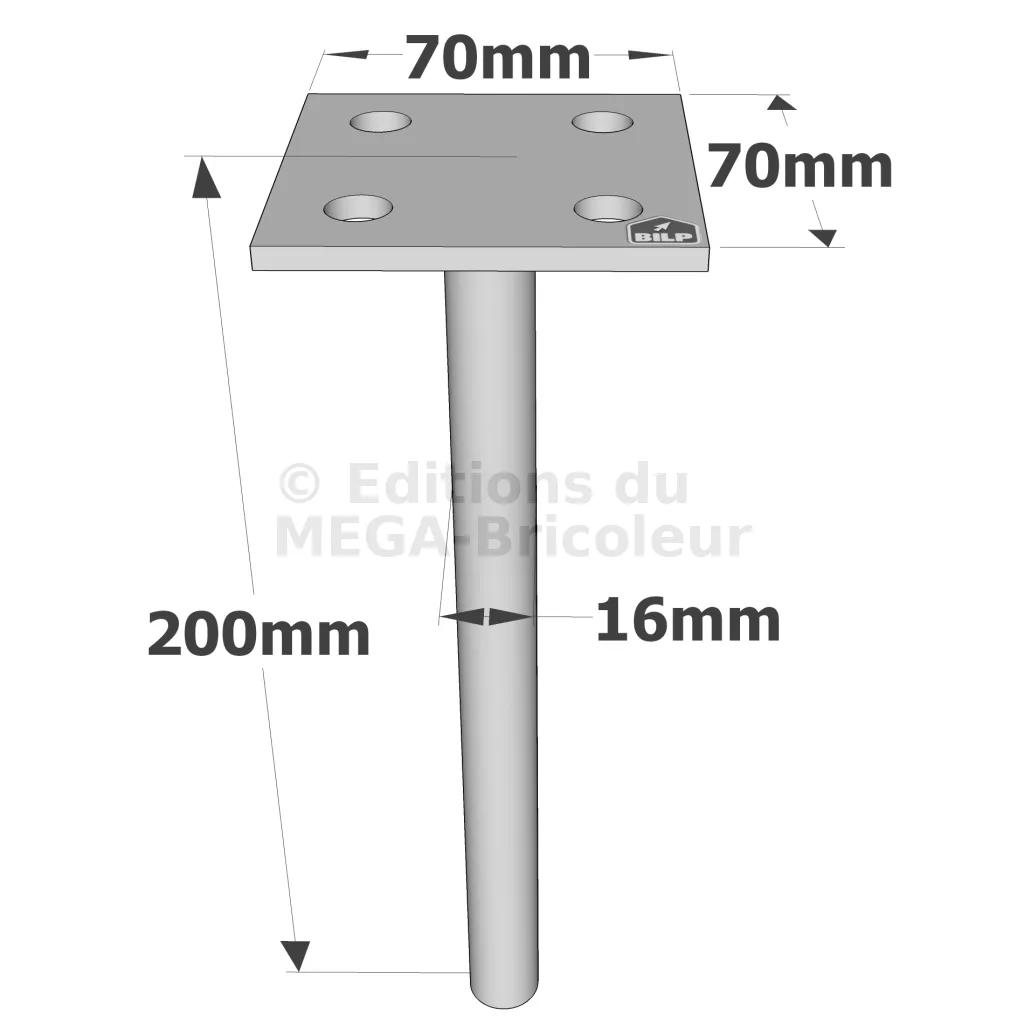

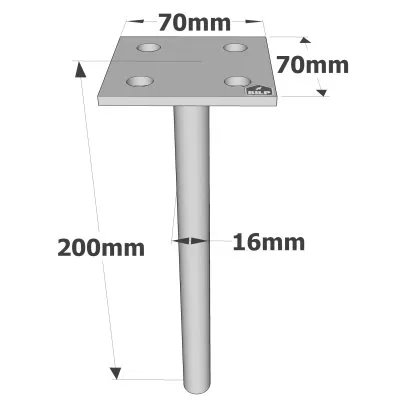

Dimensions et perçages
(implantation, habitation)
| Références | Dimensions [mm] | Perçages platine haute | |||||
|---|---|---|---|---|---|---|---|
| A | B | F | G | t | Ø11 | Ø12 | |
| PPSP70 | 70 | 70 | 200 | 16 | 4 | 4 | - |
| PPSP90 | 90 | 90 | 200 | 16 | 4 | 4 | - |
| PPSP100 | 100 | 100 | 200 | 20 | 4 | - | 4 |
| PPSP130 | 130 | 130 | 200 | 20 | 4 | - | 4 |
Valeurs caractéristiques simplifiées - Bois sur béton
| Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |
|---|---|---|---|
| Sur poteau | R1,k** | ||
| PPSP70 | 4 | Ø10 | 32.8 |
| PPSP90 | 4 | Ø10 | 34.9 |
| PPSP100 | 4 | Ø10 | 44.2 |
| PPSP130 | 4 | Ø10 | 44.2 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETA-07/0285.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en œuvre
Fixations
Sur poteau :
Sur béton :
- Scellement du rond à béton avec résine AT-HP.
Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (Pré-perçage nécessaire)
Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
