Gabarit de montage bois pour ETB190 et ETB230 - Réf. ETTP190-230

bientôt DISPO
Expédition dans moins de 7 jours.
228€98
  HT  / Gabarit
(274.77 € TTC)

  • Référence
    ETTP190-230
  • Conditionnement
    Gabarit
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Code EAN
    5701953823603

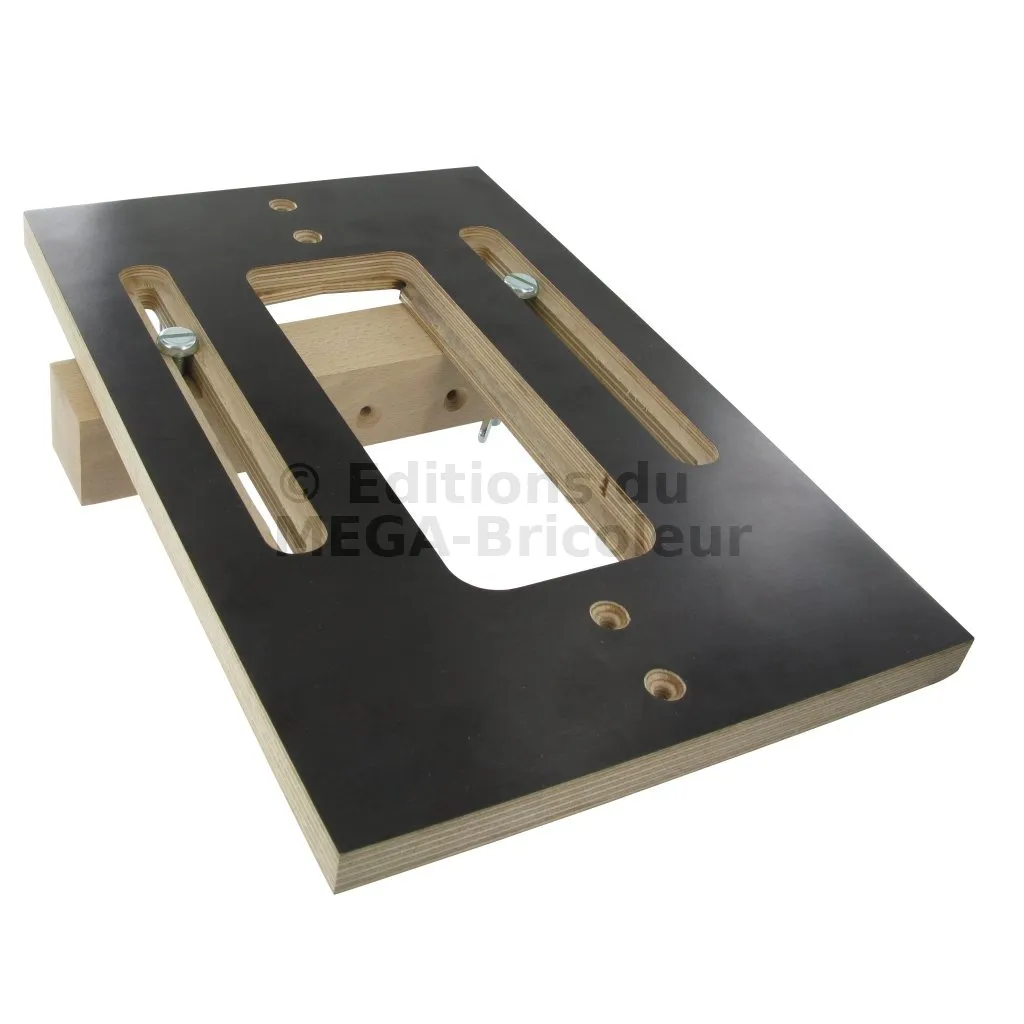

Gabarit de montage pour étriers ETB

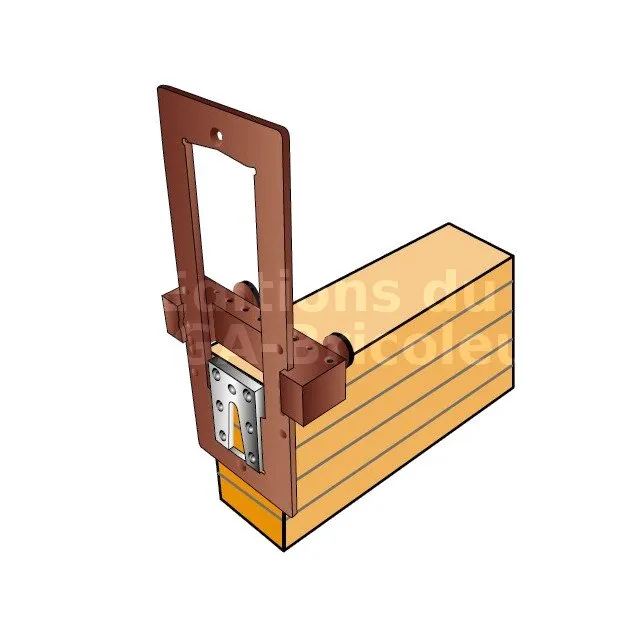

Le gabarit bois est composé de 2 éléments. Il sert à réaliser le lamage dans le porteur et à positionner la partie femelle sur le porté.

Caractéristiques

Avantages

  • Le modèle est disponible en deux tailles, pour ETB90 à ETB160 et pour ETB90 à ETB230.
  • Il permet un fraisage de précision pour la partie mâle du connecteur dans le support pour une connexion invisible.
  • Il garantit un montage précis avec un lamage de 10 mm sur le support.

Matière
Contreplaqué pin maritime filmé antidérapant

Applications

Support

  • Porteur : bois massif, lamellé-collé, bois composite.
  • Porté : bois massif, lamellé-collé, bois composite.

Domaines d’utilisation

  • ETTP90-160 utilisable pour les connecteurs ETB90 à ETB160.
  • ETTP190-230 utilisable pour les connecteurs ETB90 et ETB230.
  • Diamètre de fraise de coupe : Ø16mm
  • Bague d’arrêt de fraise : Ø30mm
  • Profondeur de lamage : 10 mm

Exclusivement pour des assemblages bois/bois.

Données techniques

Correspondance

RéférencesProduits associés
ETTP90-160 ETB 90-160
ETTP190-230 ETB 190-230

Notes techniques
Notice Gabarit ETB
