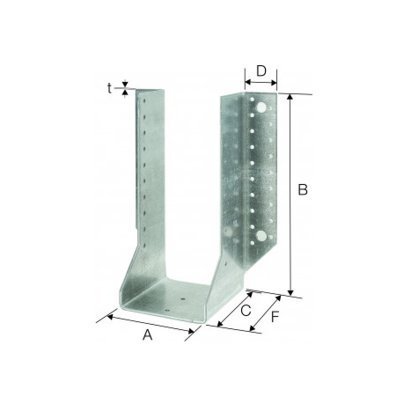

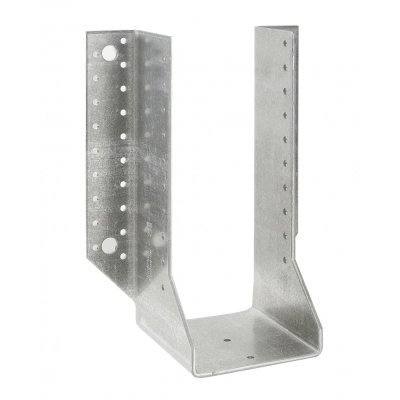

Grands sabots à ailes extérieures, gamme GSE CLASSIQUE (épaisseur 2,5mm, profondeur 110mm)

Mise en oeuvre

Fixations
Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ETA-04/0013. La fixation sur support rigide nécessite l‘emploi de fixations marquées CE, les préconisations du fabricant doivent être respectées.

Sur porté :
– Pointes annelées CNA Ø4.0 x 50 mm.
– Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
– Vis CSA Ø5.0 x 40 mm.
– Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Sur porteur :

Support bois :
– Pointes annelées CNA Ø4.0 x 50 mm.
– Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
– Vis CSA Ø5.0 x 40 mm.
– Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm

Support acier :
– Boulons Ø12 ou Ø10 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

Support béton :
– Cheville mécanique : goujon WA M12-104/5.
– Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35.

Support maçonnerie creuse :
– Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH 20x130.

Installation

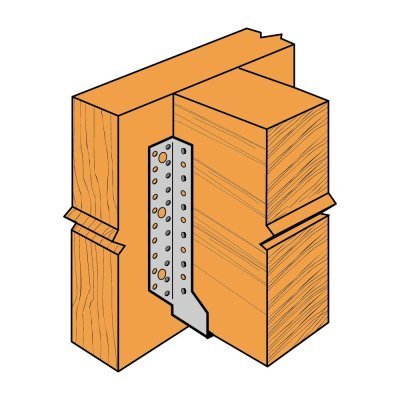

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..

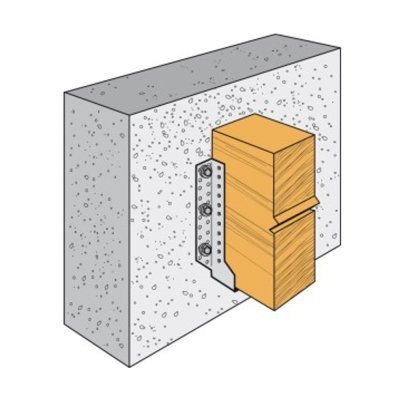

Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
