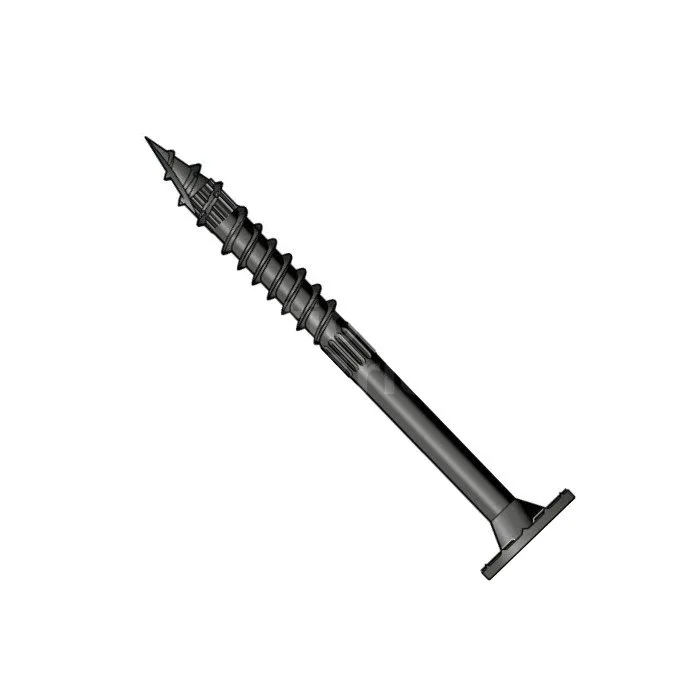

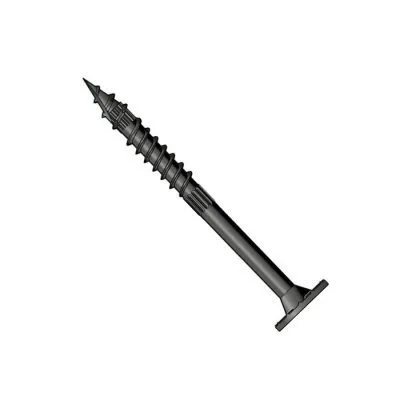

Vis BOIS de construction INTERIEURE SDW - Diamètre 8mm

La vis à bois de construction SDW a été spécialement conçue pour l’assemblage d’éléments bois tels que les fermes multiples (2 ou 3 plis), les produits de la construction bois (lamellé-collé, LVL, …) mais aussi le bois massif (éléments d’ossature, …).

Survolez les cases du tableau avec le curseur, pour obtenir plus d'informations sur les produits disponibles. Puis cliquez sur la case désirée pour ajouter un produit au panier.

Légendes :
	Produit non disponible
	Bientôt disponible !
	Profitez-en !
	Produit disponible en expédition immédiate

			Longueur

Caractéristiques

Déclarations de performance : FR-DoP-h10/0017

Matière

Acier laqué noir.

Avantages

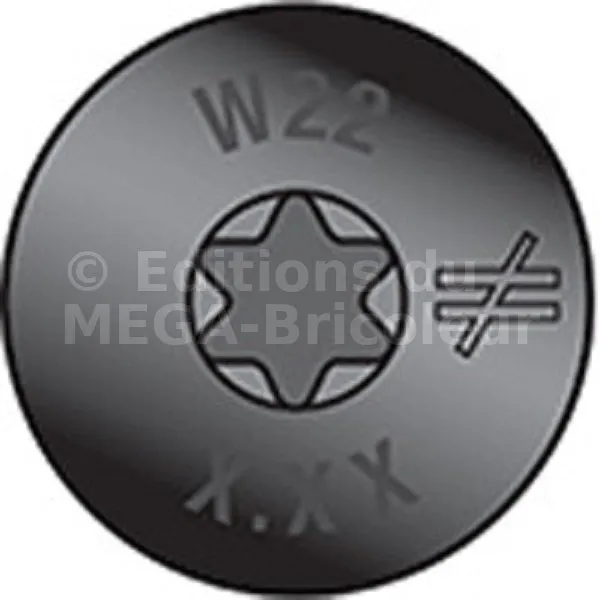

Tête plate : réduit les problèmes de manipulation et d’installation,
Alésoir : évite la chauffe de la vis lors de l’installation,
Filetage partiel : serrage optimal des différents plis entre eux,
Haute performance au cisaillement : autorise un espacement entre vis plus important,
Pas de pré-perçage nécessaire.

Applications

Support

Montant bois,
Fermette.

Domaines d’utilisation

Fixation d’éléments bois multiples (montants d’ossature, fermettes, ...).

Dimensions

Références	Dimensions fixations [mm]					Embout
	l	lg	d1	d	dh
SDW22258-R50E	66	36	5.6	8	19	T-40
SDW22338-R50E	86	40	5.6	8	19	T-40
SDW22438-R50E	111	37	5.6	8	19	T-40
SDW22600-R50E	152	37	5.6	8	19	T-40

Valeurs caractéristiques

Références	Moment d’écoulement plastique caractéristique [My.k] [Nm]	Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²]	Résistance caractéristique en traction - ftens,k [ftens.k] [kN]	Résistance caractéristique à la torsion - ftor,k [ftor.k] [Nm]	Ratio de torsion
SDW	17.4	13.2	21.4	21.4	24.2	4.5

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Vidéo

Installation

Les vis SDW s’installent facilement avec une visseuse basse vitesse (vitesse inférieure ou égale à 2500 trs/min) et un embout T40 (fourni dans chaque boîte de vis),
Aucun pré-perçage n’est nécessaire,
Pour éviter les autres éléments d’assemblages ou les défauts du bois, les vis peuvent être déplacées jusqu’à 75 mm,
La fixation en quinconce n’est pas obligatoire : performance identique si un seul côté est chargé.

Bloc coffrant isolant pour maison BBC

Bloc Coffrant Isolant de 5,5+14+16,5

Espacements et distances minimales - Vis chargées en cisaillement

Références	Distances minimum pour les vis chargées en cisaillement [mm]
	Angle entre l’axe de l’effort et le fil = 0°						Angle entre l’axe de l’effort et le fil = 90°
	a1.0	a2.0	a3.t.0	a3.c.0	a4.t.0	a4.c.0	a1.90	a2.90	a3.t.90	a3.c.90	a4.t.90	a4.c.90
SDW	39	31	80	31	23	23	31	31	80	54	31	23

a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et pas 0.7 pour un assemblage acier/bois.

Espacements et distances minimales - Vis chargées axialement

Références	Distances minimum pour les vis chargées axialement [mm]
	a1	a2	a3.c	a4.c
SDW	54	39	77	31

L’hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.

Résistances caractéristiques - Bois / Bois

Références	Résistances caractéristiques - Bois / Bois C24
	Axial		Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN]							Cisaillement perpendiculaire au fil en fonction de t1 [Rv.90.k] [kN]
	t1 [mm]	Rax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
SDW22258-R50E	35	3.13	3.08	2.95	-	-	-	-	-	2.38	2.42	-	-	-	-	-
SDW22338-R50E	46	3.79	3.41	3.62	3.62	-	-	-	-	2.79	2.94	2.97	-	-	-	-
SDW22438-R50E	75	3.41	3.32	3.52	3.52	3.52	3.36	3.14	-	2.7	2.84	3	3.08	2.73	2.59	-
SDW22600-R50E	116	3.41	3.32	3.52	3.52	3.52	3.52	3.52	3.52	2.7	2.84	3	3.08	3.08	3.08	3.08

Ces résistances sont valables pour :

Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
Une vis dont l’axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.

Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l’épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.

Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :

Axe de l’effort à 0° du fil des deux bois Rv, 0°, k
Axe de l’effort à 90° du fil des deux bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L’hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l’élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l’EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.

Résistances caractéristiques - Acier / Bois

Références	Résistances caractéristiques - Acier / Bois C24
	Axial [Rax.st.k] [kN]	Cisaillement plaque mince		Cisaillement plaque épaisse
		Rv.0.st.k [kN]	Rv.90.st.k [kN]	Rv.0.st.k [kN]	Rv.90.st.k [kN]
SDW22258-R50E	3.13	3.45	2.94	4.55	3.93
SDW22338-R50E	3.79	3.62	3.17	4.72	4.09
SDW22438-R50E	3.41	3.52	3.08	4.63	4
SDW22600-R50E	3.41	3.52	3.08	4.63	4

Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5xd) pour les configurations suivantes :

Axe de l’effort à 0° du fil des/du bois Rv, 0°, k
Axe de l’effort à 90° du fil des/du bois Rv, 90°, k
Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d’acier intermédiaires peuvent être obtenues par interpolation entre les valeurs pour plaque acier mince et épaisse.
L’hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.

Résistances caractéristiques - Muralière / Montant

Références	Résistances caractéristiques - Muralière bois / Montant C24
	Épaisseur mini. du montant [mm]	Distance mini. de la rive inférieure de la muralière [mm]	Résistance au cisaillement en fonction de l’épaisseur de la murallière t1 [Rv.90-0.k] [kN]
			35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	90 [mm]	≥100 [mm]
SDW22258-R50E	46	23	2.99	2.67	-	-	-	-	-	-
SDW22338-R50E	46	23	3.36	3.36	3.36	-	-	-	-	-
SDW22438-R50E	46	23	3.27	3.27	3.27	3.27	3.19	2.86	-	-
SDW22600-R50E	46	23	3.27	3.27	3.27	3.27	3.27	3.27	3.27	3.27
