Pied de poteau tubulaire réglable fortes charges - Réf. PGS24/130
- RéférencePGS24/130
- Fabricationfrançaise
- MatériauAcier S235JR suivant NF EN 10025
- MarqueSIMPSON Strong-Tie
- Hauteur (C)125mm
- Largeur (D)100mm
- Épaisseur t18mm
- Épaisseur t26mm
- Diamètre (E)24mm
- Diamètre (G)24mm

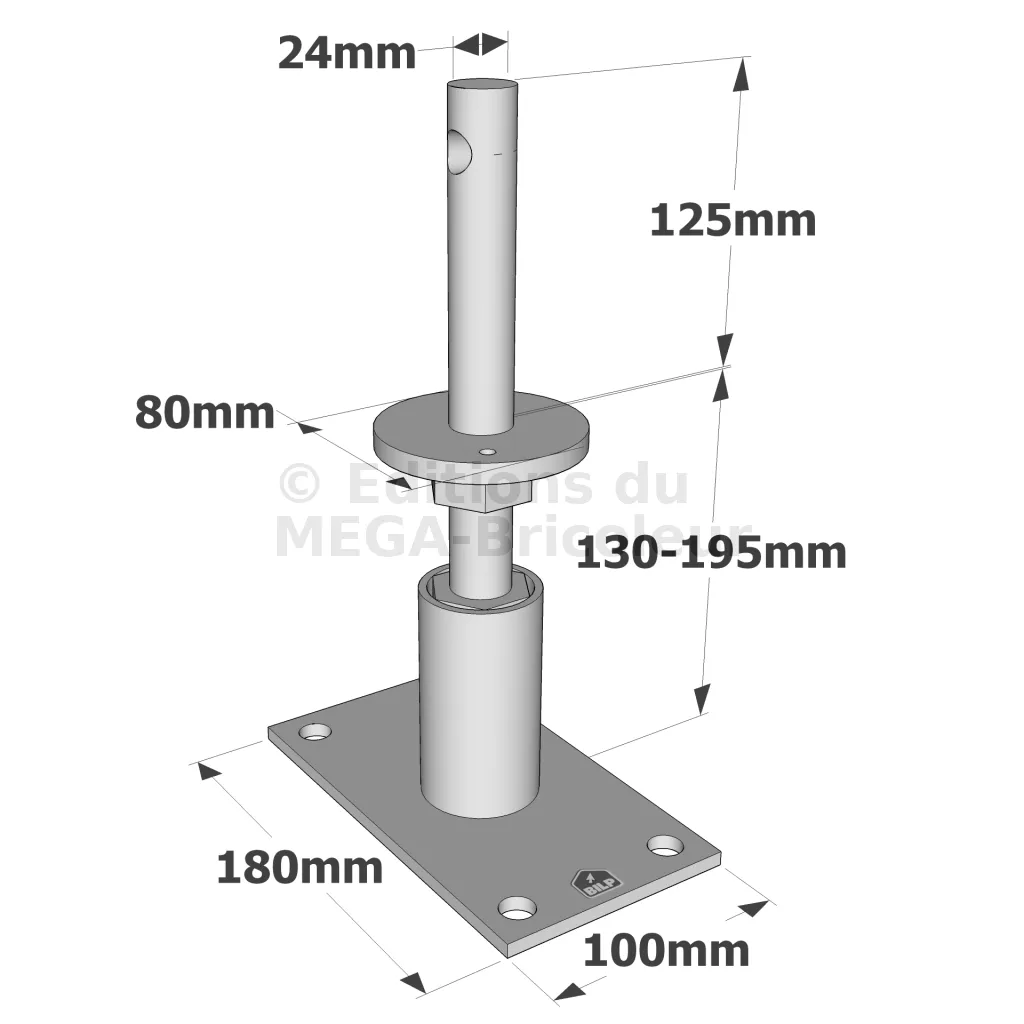

- Hauteur (F)130 - 195mm
- FinitionGalvanisation à chaud suivant NF EN ISO 1461
- Profondeur (D)100mm
- Largeur (E)180mm
- Diamètre (B)80mm
- Perçages platine haute1Ø11 - 3Ø6
- Perçages platine basse4Ø14
- Connexion bois sur support rigideSur poteau : 1Ø10x80 (broches STD) ; sur béton : 4Ø12 (goujons WA ; tige filetée)
- Charge maximale admissible en compression3.7 tonnes
- Profondeur (H)70mm
Pied de poteau tubulaire réglable fortes charges
Le pied de poteau PGS a été conçu pour reprendre des charges verticales et horizontales. Il peut supporter de fortes charges en compression (jusqu’à 3.7 tonnes). Son caractère réglable permet un ajustement de la hauteur du poteau bois de 130 à 195 mm par rapport au sol. Enfin, la connexion au poteau est réalisée par un tube Ø24 mm qui s’insère dans le poteau pour un résultat discret.
Caractéristiques
Déclarations de performance :FR-DoP-e07/0285
Agréments techniques :ETA-07/0285
Matière
- Acier S235JR suivant NF EN 10025,
- Finition galvanisation à chaud suivant NF EN ISO 1461.
Avantages
- Le PGS24/130 est un pied de poteau structurel, il est capable de reprendre des charges verticales et horizontales,
- Il s’insère dans le poteau bois, pour un résultat discret,
- La hauteur du poteau par rapport au sol peut être ajustée lors de l’installation,
- Protège le poteau bois de l’humidité en le surélevant du sol.
Applications
Support
- Porteur : béton, bois...
- Porté : bois massif, lamellé-collé, bois composite...
Domaines d’utilisation
- Poteaux de soutien Lamellé-Collé,
- Planchers,
- Poteaux de auvent...
Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø11 | Ø6 | Ø14 | |
| PGS24/130 | 24 | 80 | 125 | 100 | 180 | 130 - 195 | 24 | 8 | 6 | 1 | 3 | 4 |
Valeurs Caractéristiques
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1.k | R2.k | R3.k | R4.k | ||||||
| Qté | Type | Qté | Type | Largeur poteau [mm] | |||||||
| 80 | 100 | 120 | 140 | ||||||||
| PGS24/130 | 1 | Ø10x80 | 4 | Ø12 | Min (96.1 ; 91.3/kmod) | 5 | 5.6 | 6.4 | 7.2 | 2.9/kmod | 2.9/kmod |
Valeurs caractéristiques simplifiées
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1.k | R2.k | R3.k | R4.k | ||||||
| Qté | Type | Qté | Type | Largeur poteau [mm] | |||||||
| 80 | 100 | 120 | 140 | ||||||||
| PGS24/130 | 1 | Ø10x80 | 4 | Ø12 | 96.1 | 5 | 5.6 | 6.4 | 7.2 | 4.1 | 4.1 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285
.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en œuvre
Fixations
Poteau :
- 1 broche Ø10 mm,
- La longueur de la broche correspond à la section du poteau.
Platine :
- Cheville mécanique : goujon WA M12-109/10,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.
Installation
Partie haute :

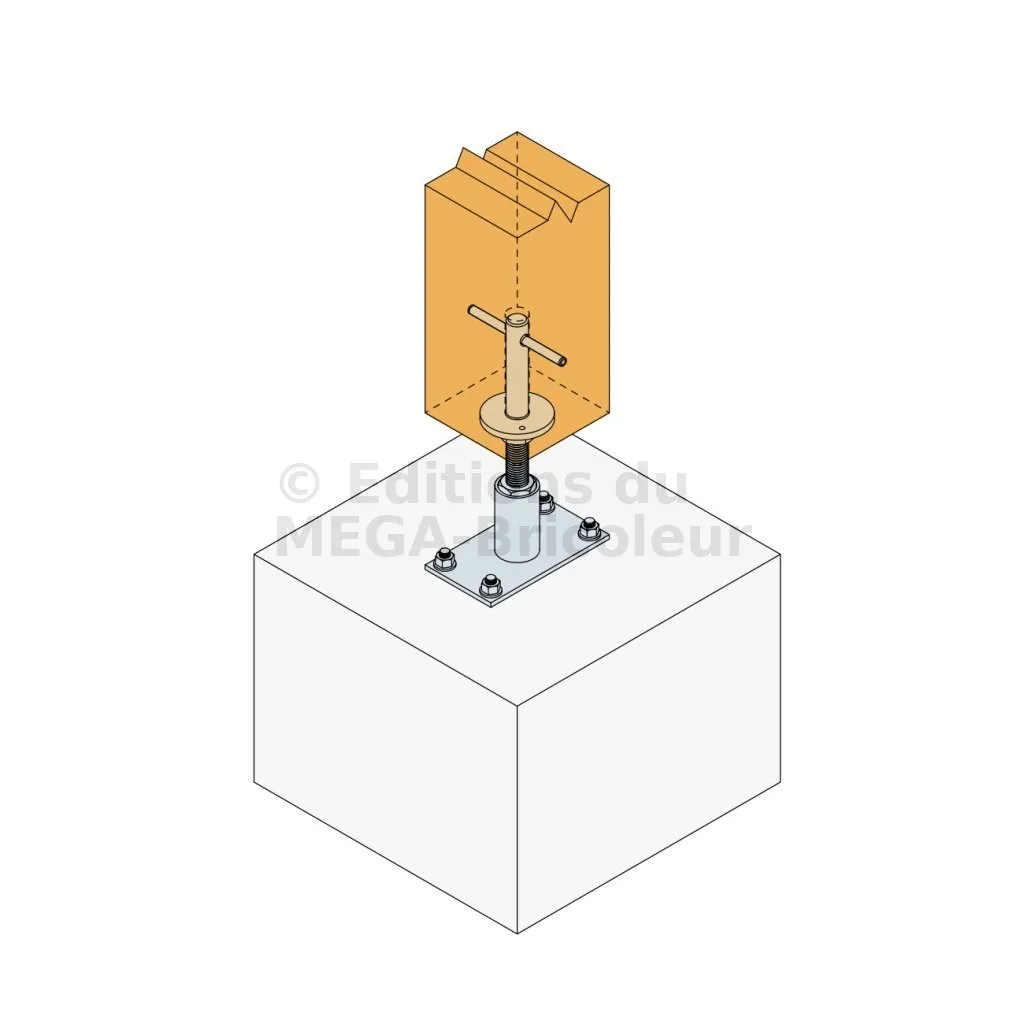

1. Forer une entaille verticale Ø24 mm, d’une longueur de 125 mm environ, centrée à l’extrémité du poteau bois,
2. Identifier la position de la broche (ou du boulon) sur les flancs du poteau en utilisant le PGS comme gabarit,
3. Percer transversalement le poteau en Ø10 mm,
4. Positionner le poteau sur le pied de poteau
5. Insérer la broche Ø10 transversalement.
6. Ajuster à la hauteur souhaitée,
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.
