Embases de poteau en U - Réf. PU120-B_10
-
RéférencePU120-B_10
-
Epaisseur4mm
-
Fabricationfrançaise
-
MatériauAcier S235JR suivant NF EN 10025. Finition galvanisation à chaud suivant NF EN ISO 1461.
-
MarqueSIMPSON Strong-Tie
-
FinitionGalvanisation à chaud suivant NF EN ISO 1461
-
Perçages platine haute10Ø5 - 4Ø9
-
Perçages platine basse2Ø9 - 1Ø17x20
-
Fixations sur poteau10 - type : CNA4.0x50
-
Fixations sur béton1 - type : tige filetée ou goujon WA Ø16
-
Profondeur (B)70mm
-
Hauteur (F)24mm
-
Charge maximale admissible en compression0.9 tonnes
Embases de poteau en U
Les embases de poteau PU permettent la fixation de poteaux sur un support existant (balcon, terrasse...). Elles assurent la protection du poteau des remontées d’humidité (repos à 20 mm du sol). L’installation est simplifiée grâce à un perçage oblong en partie basse.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- Acier S235JR suivant NF EN 10025
- Finition galvanisation à chaud suivant NF EN ISO 1461
Avantages :
- Installation simplifiée grâce à un perçage oblong en partie basse,
- Grande résistance aux efforts,
- Protection du poteau des remontées d‘humidité (repos à 20 mm du sol),
- Garde au sol faible tout en reprenant des efforts au soulèvement.
Applications
Support :
- Porteur : bois massif, bois composite, bois lamellé-collé, béton
- Porté : bois massif, bois composite, bois lamellé-collé
Domaines d’utilisation :
- Auvent / pergola
- Veranda
- Balcon, terrasse
Données techniques

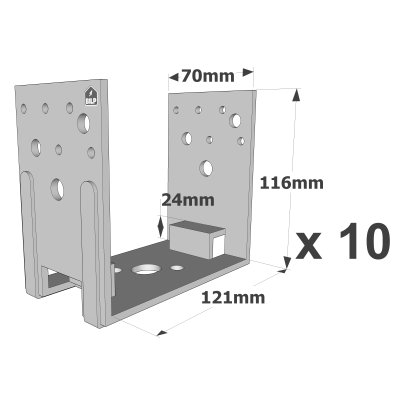

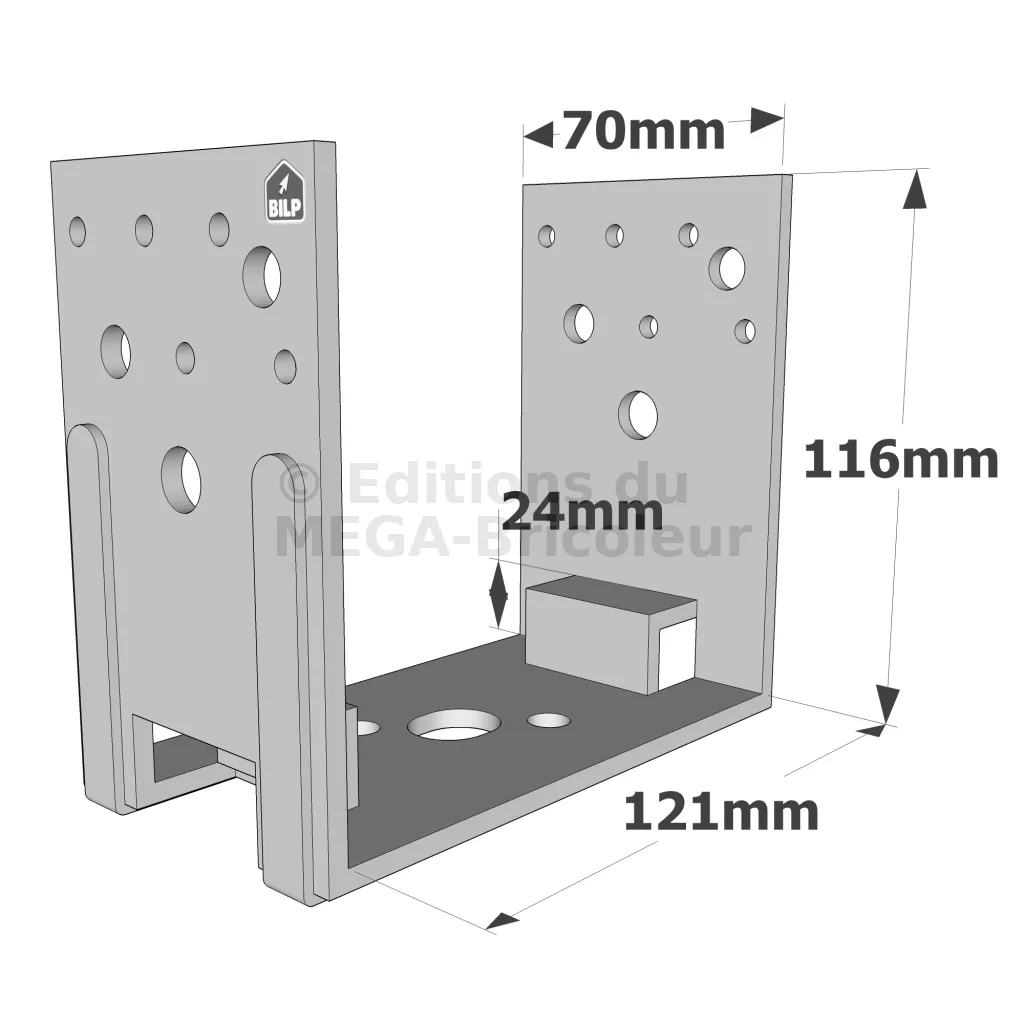

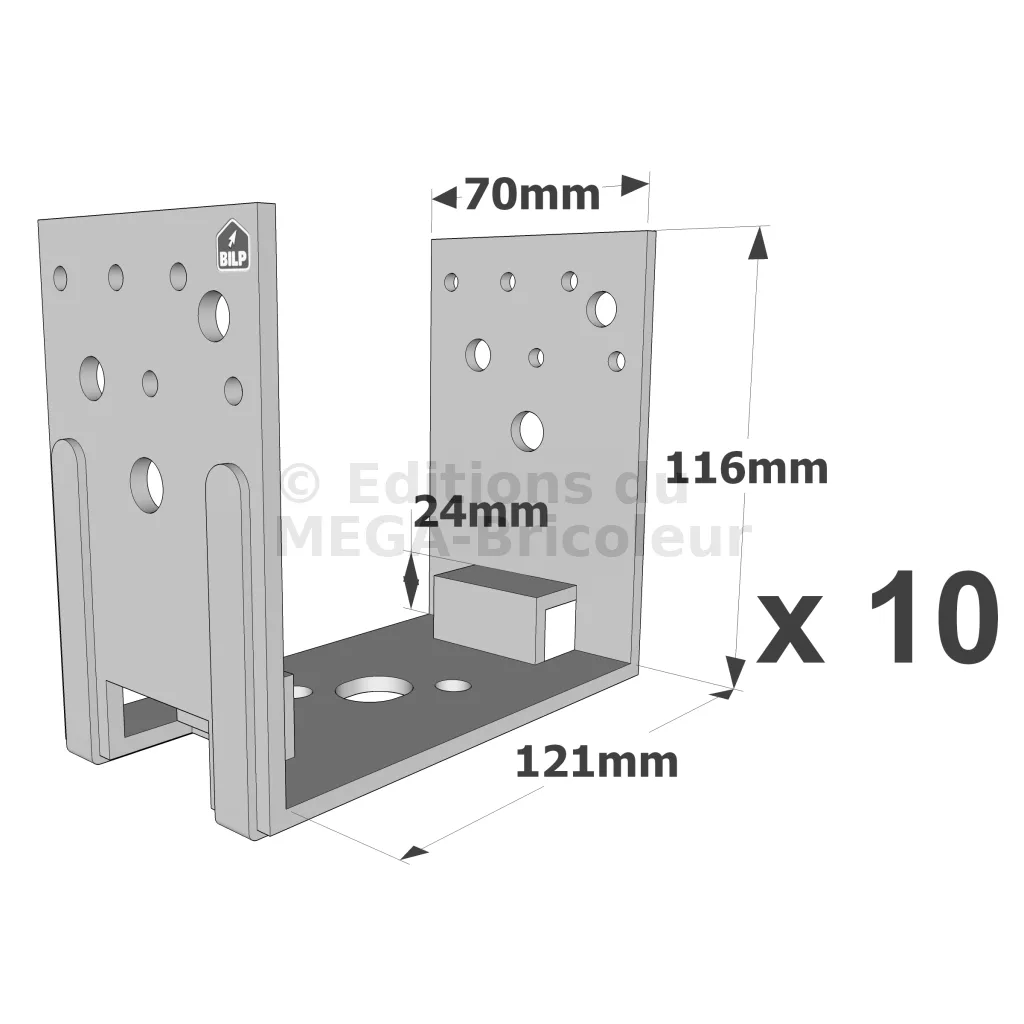

Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | F | t1 | Ø5 | Ø9 | Ø9 | Ø17x20 | |
PU70-B | 71 | 70 | 131 | 24 | 4 | 10 | 4 | - | 1 |
PU90-B | 91 | 70 | 131 | 24 | 4 | 10 | 4 | 2 | 1 |
PU100-B | 101 | 70 | 126 | 24 | 4 | 10 | 4 | 2 | 1 |
PU120-B | 121 | 70 | 116 | 24 | 4 | 10 | 4 | 2 | 1 |
PU140-B | 141 | 70 | 106 | 24 | 4 | 10 | 4 | 2 | 1 |
Performance du produit
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
---|---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k** | R2,k** | |||
Quantité | Type | Quantité | Type | |||
PU70-B | n | CNA4.0xl | 1 | Ø16* | min (19.1 ; n x Rlat.k) | min( n x Rlat.k ; 14.1/kmod ) |
PU90-B | n | CNA4.0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min( n x Rlat.k ; 10.0/kmod ) |
PU100-B | n | CNA4.0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min( n x Rlat.k ; 8.76/kmod ) |
PU120-B | n | CNA4.0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min(n x Rlat.k ; 6.99/kmod) |
PU140-B | n | CNA4.0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min(n x Rlat.k ; 5.82/kmod) |
Valeurs caractéristiques simplifiées
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
---|---|---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k** | R2,k** | ||||
Quantité | Type | Quantité | Type | ||||
PU70-B | 10 | CNA4,0x50 | 1 | Ø16 | 19.1 | 20.1 | |
PU90-B | 10 | CNA4,0x50 | 1 | Ø16 | 19.1 | 14.2 | |
PU100-B | 10 | CNA4,0x50 | 1 | Ø16 | 19.1 | 12.5 | |
PU120-B | 10 | CNA4,0x50 | 1 | Ø16 | 19.1 | 9.9 | |
PU140-B | 10 | CNA4,0x50 | 1 | Ø16 | 19.1 | 8.3 |
Pour le calcul des valeurs caractéristiques simplifiées, kmod a été choisi égal à 0,7.
Fixations
Sur poteau bois :

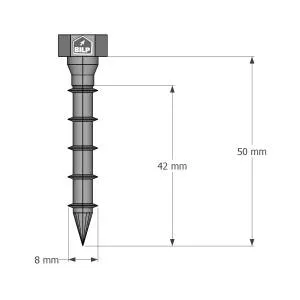

- Pointes annelées CNA Ø4.0x50 mm
- Boulons Ø10 mm ou 12mm.
Sur béton :
- Cheville mécanique : goujon WA M16-110/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20
Installation
1. Placer le poteau dans le pied de poteau,
2. Fixer le pied de poteau sur le poteau.
