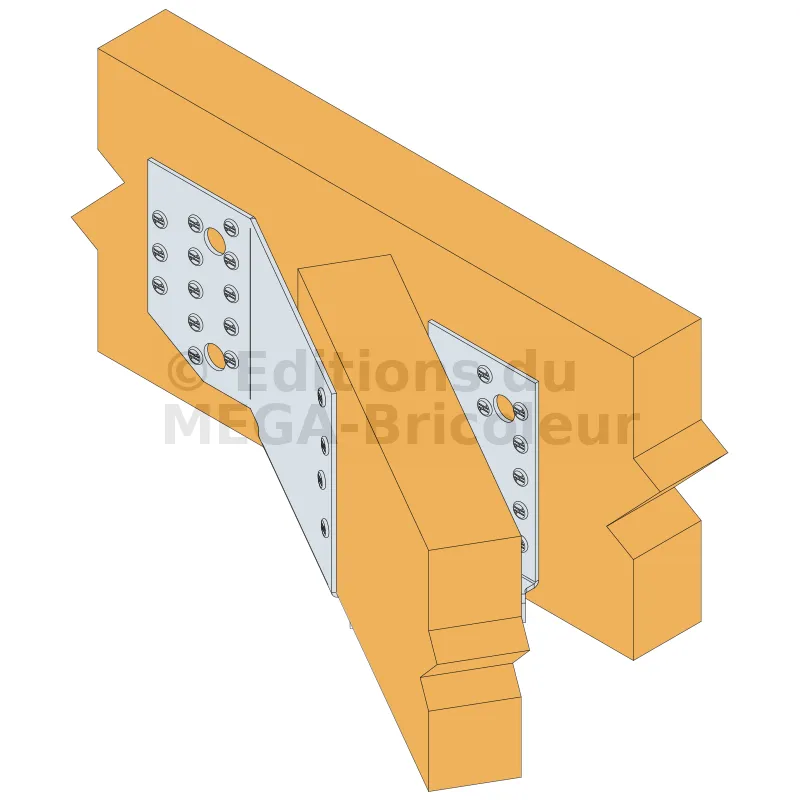

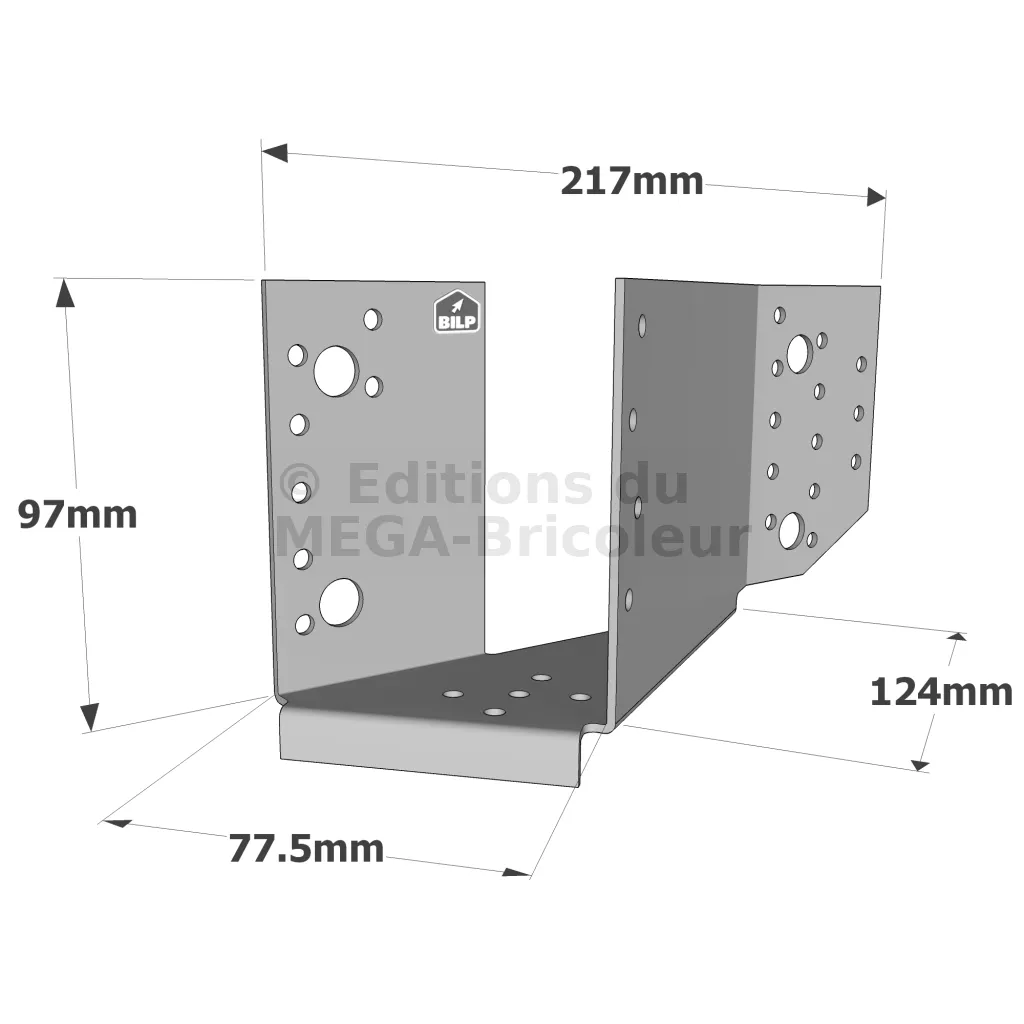

Sabot à angle variable - Réf. S1030G/38/2

Fixations
Sur bois :

• Pointes CNA Ø4.0 x 35 mm.

Sur béton :
Support béton :

• Cheville mécanique : goujon WA M10-78/5.
• Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.

Support maçonnerie creuse :

• Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M10-120/25 + tamis SH M16-130.

Sur acier :

• Boulons Ø 10.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.

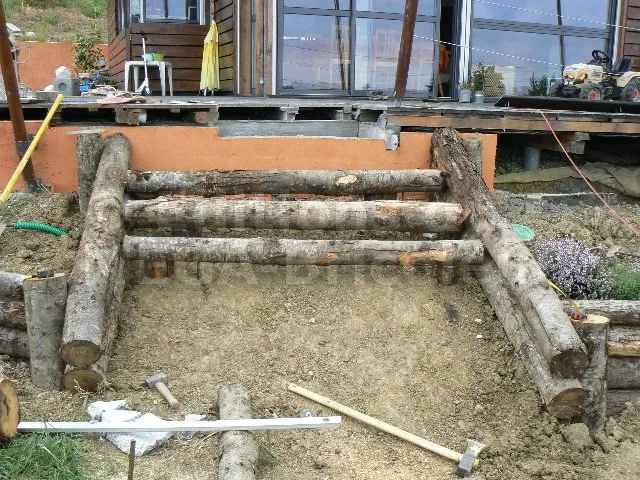

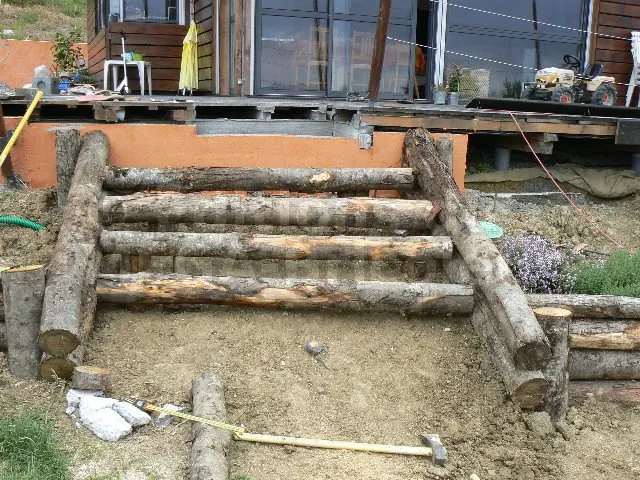

3ème rondin

4ème rondin

5ème rondin

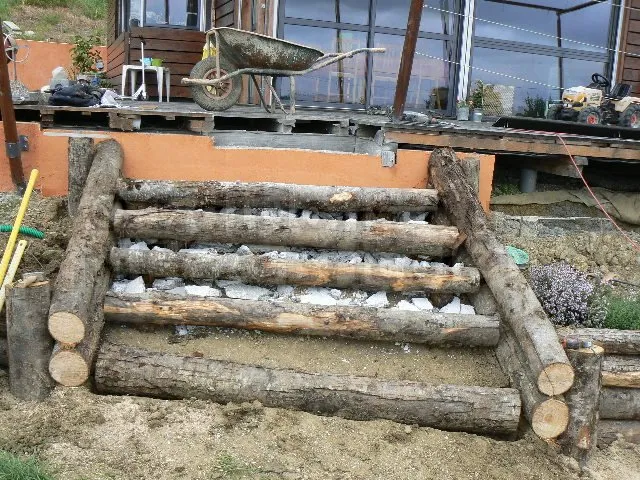

1er remplissage avec des gros gravas

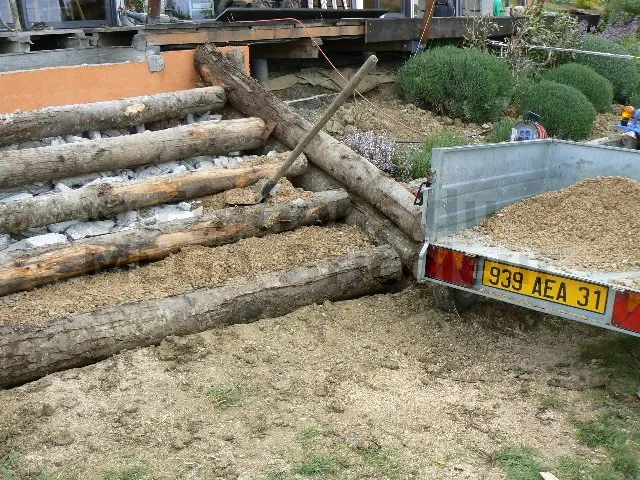

Remplissage avec du concassé 0-20

Avantages du sabot de charpente à angle variable :

Le sabot de charpente à angle variable est une innovation pour les projets de construction modernes, offrant une grande souplesse d’utilisation.

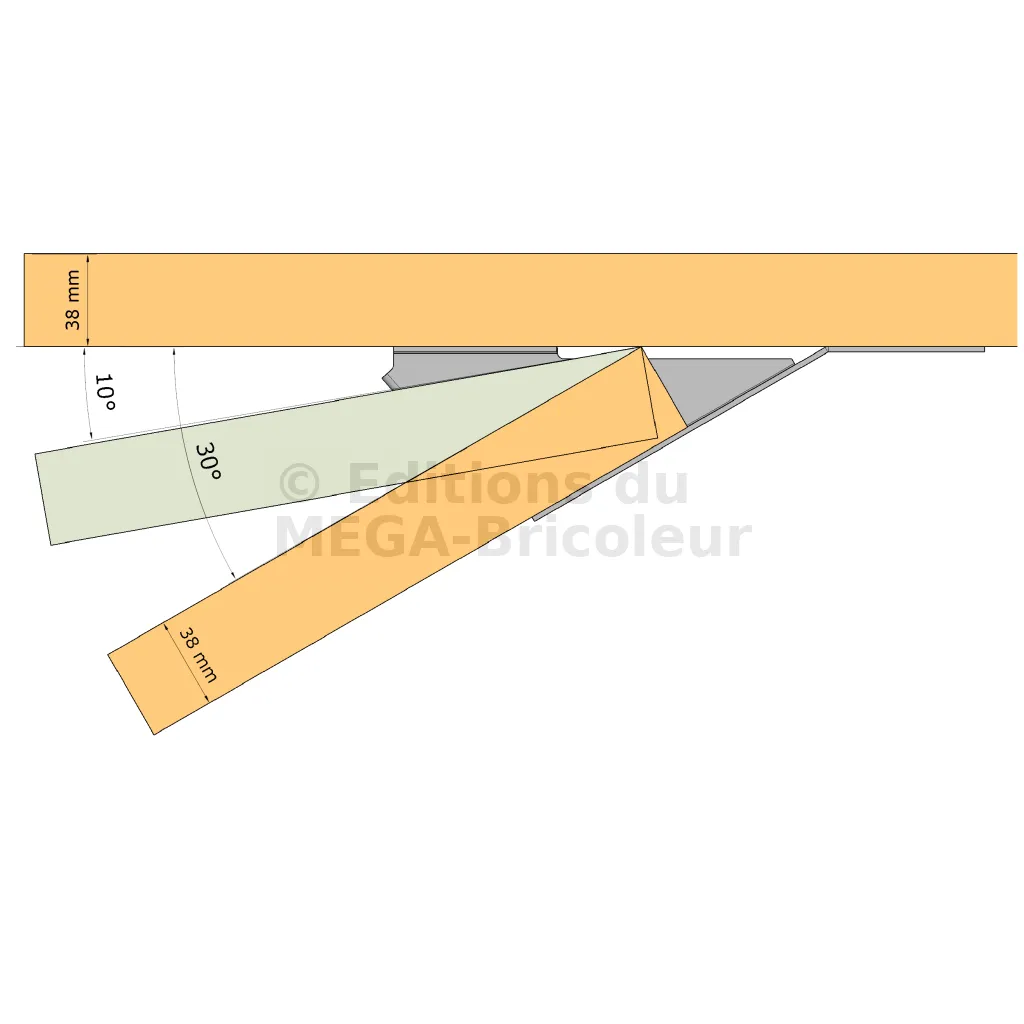

• Les modèles S1030 et S1530 permettent des réglages d’angle entre 10° et 30° et entre 15° et 30° respectivement, ce qui les rend extrêmement adaptables aux besoins spécifiques de chaque projet. Grâce à sa conception, ce sabot de charpente facilite la mise en œuvre sur chantier, réduit les temps de montage et améliore la précision des assemblages.
• Lorsque l’on parle d’outillage adapté à la charpenterie, ce connecteur de charpente est souvent associé à des techniques de clouage et de perçage, garantissant que chaque pièce de charpente soit fixée de manière optimale. Il s’agit d’un composant indispensable pour toute charpente, qu’elle soit traditionnelle ou moderne, et il joue un rôle dans la solidité et la sécurité des constructions bois, tout en offrant une flexibilité.

Applications :

Ces sabots à angle variable sont polyvalents et peuvent être intégrés dans diverses configurations structurelles, renforçant ainsi la flexibilité et la robustesse des constructions. Voici quelques-unes des applications courantes :

Support

• Porteur : Ces sabots peuvent être fixés sur différentes surfaces porteuses telles que le bois, le béton et l’acier grâce à des clous et à des vis adaptés fournis par des marques comme Simpson.
• Porté : Ils sont capables de supporter différents types de bois, y compris le bois massif, le bois lamellé-collé et le bois composite, permettant une large gamme d’applications structurales.

Domaines d’utilisation :

Ces sabots en acier galvanisé sont utilisés dans diverses applications structurelles :

• Pannes : pour soutenir les charges de toiture.
• Solives : pour les planchers et les mezzanines.
• 1/2 fermes : dans les structures de charpente complexes.
• Arêtiers : pour les angles de toiture, même dans les configurations les plus exigeantes.

Fixation et emplacement :

L’installation des sabots à angle variable nécessite des connecteurs à vis spécifiques, fournies par des fabricants renommés comme Simpson, garantissant ainsi une fixation sécurisée et durable. Le choix du matériau et de l’épaisseur, ainsi que la précision de l’angle, sont des facteurs déterminants pour la performance de ces sabots dans leur emplacement final.
Les ailes du sabot, conçues pour une prise optimale, permettent une fixation robuste et stable, assurant ainsi la longévité et la fiabilité des structures. Le placement précis des vis et des éléments de fixation est crucial pour maximiser l’efficacité des sabots à angle variable.
