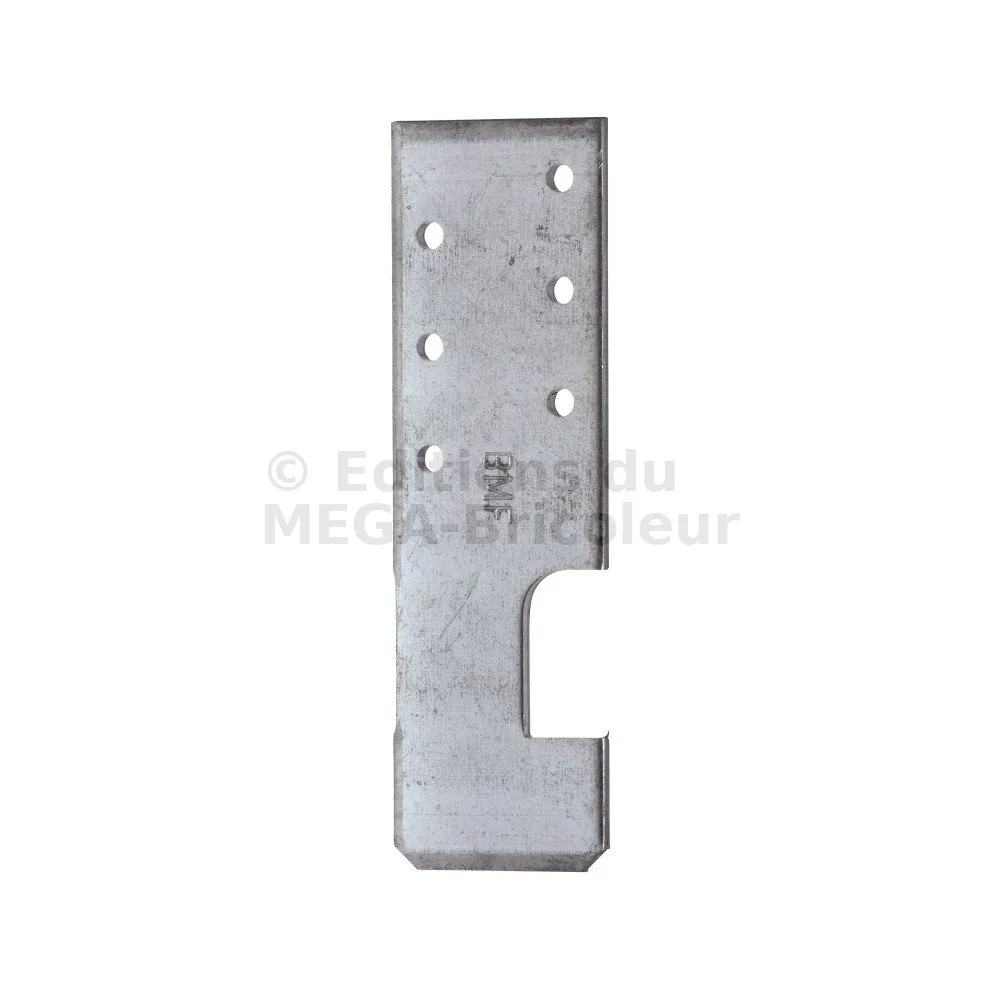

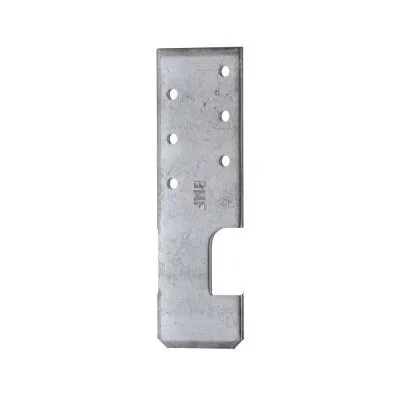

Ancrage IPN - Réf. HE135
Ancrage IPN
L‘ancrage IPN permet la fixation de solive bois sur poutre en I métallique de type IPN. Cette fixation est assurée par encoches.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 4 mm.
Avantages
- Fixé à l’IPN sans fixation.
Applications
Support
- Porteur : IPN,
- Porté : poutre en bois.
Domaines d’utilisation
- Fixation de poutre bois sur poutre IPN,
- Fixation de poutre IPN sur poutre bois, ...
Données techniques

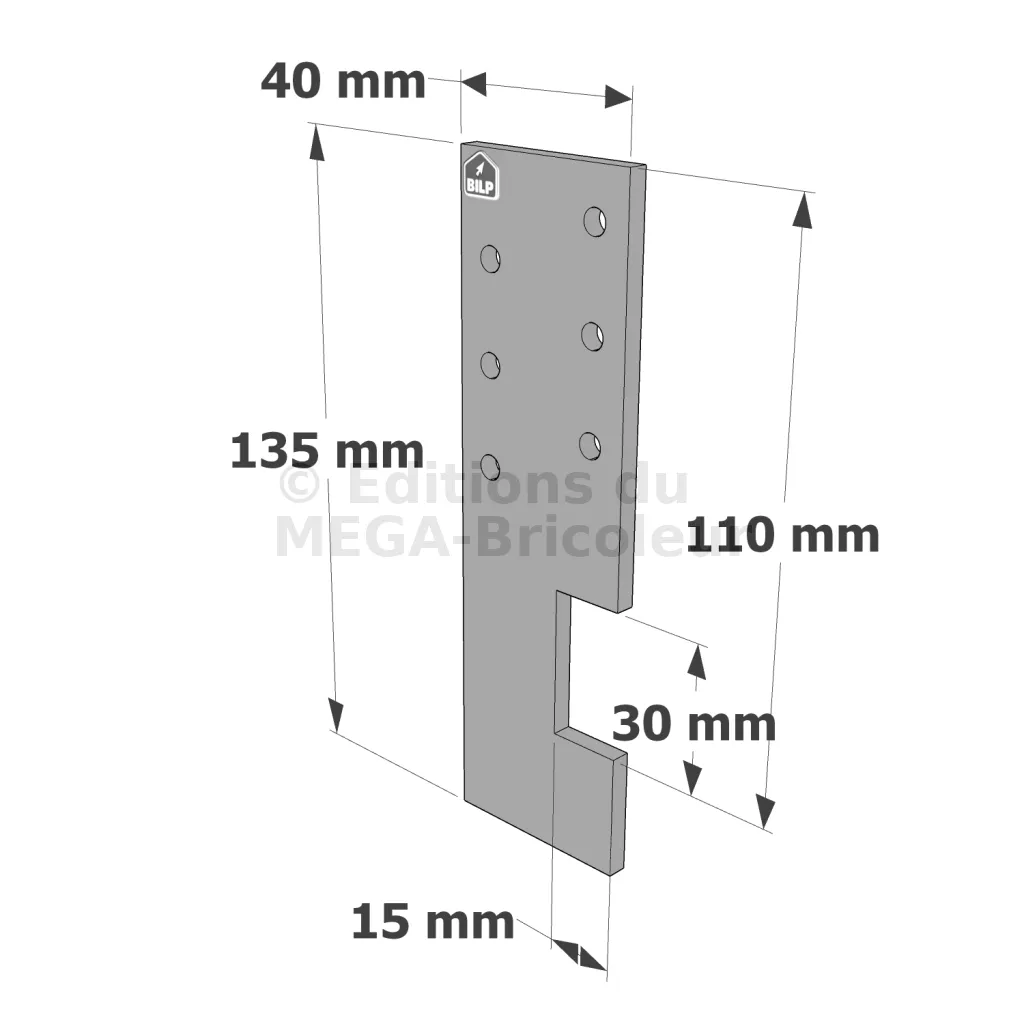

Dimensions
| Références | DB nr. | NOBB nr. | Dimensions [mm] | Perçages | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | Ep. | Ø | Nombre | |||
| HE135 | 1837230 | 46450297 | 135 | 40 | 30 | 15 | 4 | 5 | 6 |
| HE175 | 8977894 | 21593900 | 175 | 40 | 30 | 15 | 4 | 5+13 | 10+2 |
Valeurs caractéristiques - 2 ancrages HE par connexion
| Références | Valeurs Caractéristiques R1,k - 2 ancrages HE par connexion [kN] | ||
|---|---|---|---|
| Nombre de fixation par HE | CNA4.0x35 | CNA4.0x50 | |
| HE135 | 6 | 15.6 | 18.8 |
| HE175 | 10 | 18.8 | 18.8 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer au site web ou à l’ETE-07/0285.
Les valeurs du tableau ci-dessus sont données pour 2 HE, si utilisation de 4 HE, multiplier les valeurs par 2.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Installation
1. Positionner les solives sur les poutres IPN,
2. Positionner les ancrages HE sur l’assemblage, par 2 en diagonale ou par 4, en enclenchant l’encoche sur la membrure supérieure de l’IPN,
3. Fixer les ancrages HE sur les solives avec la fixation choisie.
