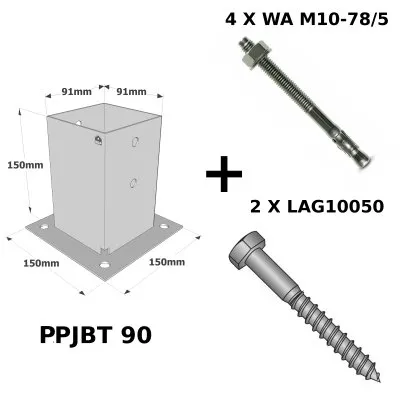

Pied de poteau carré de jardin à boulonner - Réf. KIT FIX PPJBT 90
-
RéférenceKIT FIX PPJBT 90
-
MatériauAcier DD11 suivant NF EN 10111
-
MarqueSIMPSON Strong-Tie
-
ContenuPPJBT90 + 4 x WAM10-78/5 + 2 x LAG10050
-
Largeur (D)150mm
-
Largeur (E)150mm
-
Épaisseur t12mm
-
Épaisseur t22.5mm
-
Fabricationfrançaise
-
Code EAN
-
Perçage sur la platine4Ø12
-
Perçage sur le corps4Ø11
-
Largeur (C)91mm
Pied de poteau carré sur platine "prêt-à-fixer"
Les pieds de poteau carrés sur platine PPJBT sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à démonter, ils peuvent être boulonnés sur support béton et acier ou vissés sur bois.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur corps : 2 à 3 mm selon les modèles,
- Épaisseur platine : 2,5 à 3 mm selon les modèles.
Avantages
- Platine d’épaisseur 2,5 mm renforcée : grande résistance à la déformation,
- Angles de la platine découpés pour plus de sécurité,
- Compatible avec les sections de poteau courantes du marché.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Fourni avec les accessoires de fixation,
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques
Références | Dimensions [mm] | Perçages | Contenu du kit | |||||||
---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | t1 | t2 | Partie haute | Platine | ||
Ø11 | Ø12 | |||||||||
KIT FIX PPJBT 70 | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1 PPJBT70 - 4 WA M10-78/5 - 2 LAG10050 |
KIT FIX PPJBT 90 | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1 PPJBT90 - 4 WA M10-78/5 - 2 LAG10050 |
Mise en oeuvre
Fixations

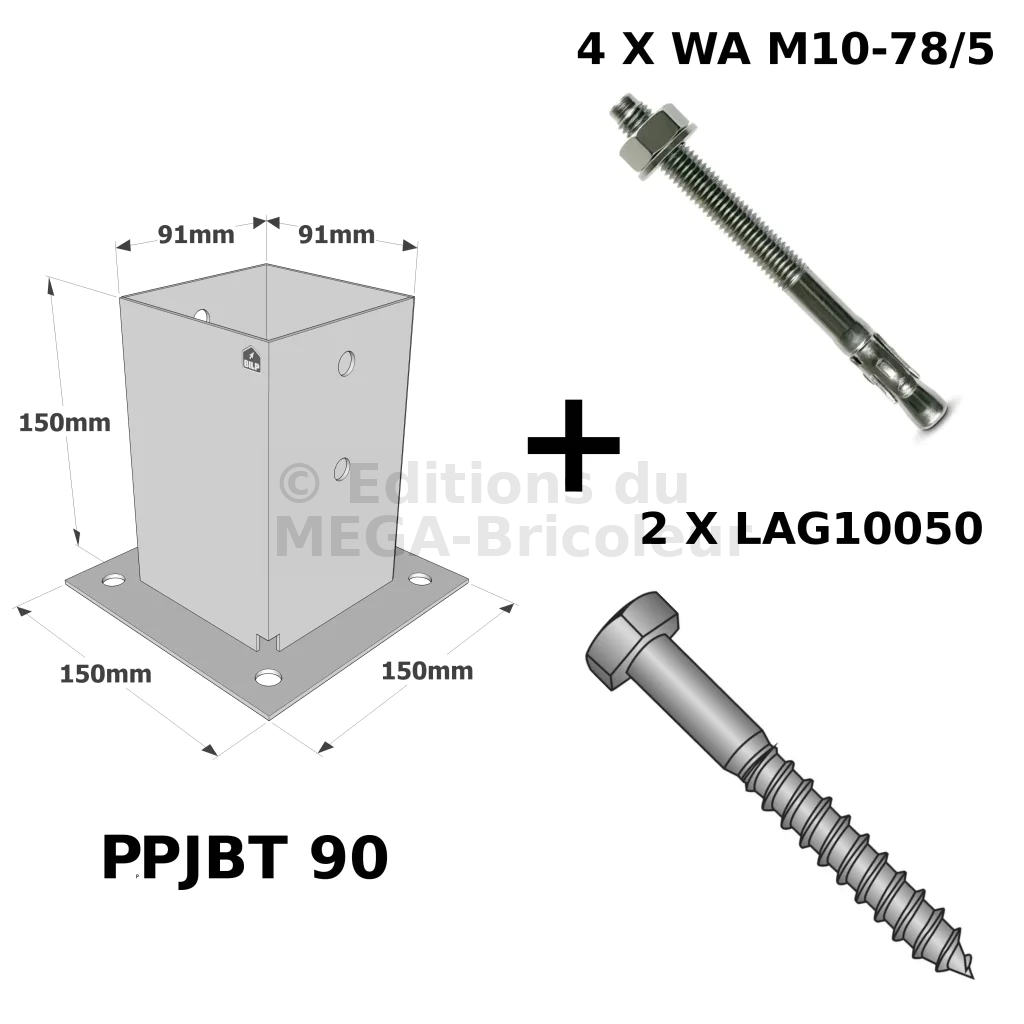

Ce kit comprend :
- 1 pied de poteau PPJBT70 ou PPJBT90 en acier galvanisé à chaud,

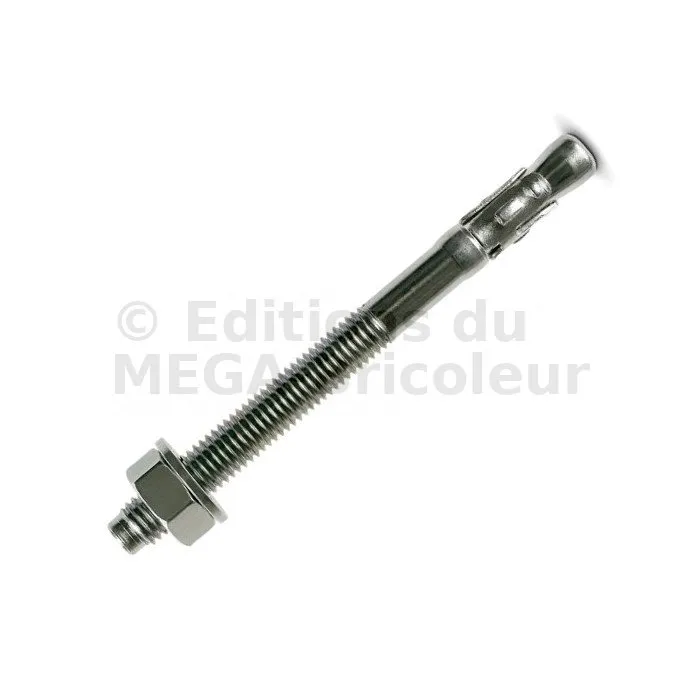

- 4 goujons WA M10-78/5 en acier éléctrozingué,

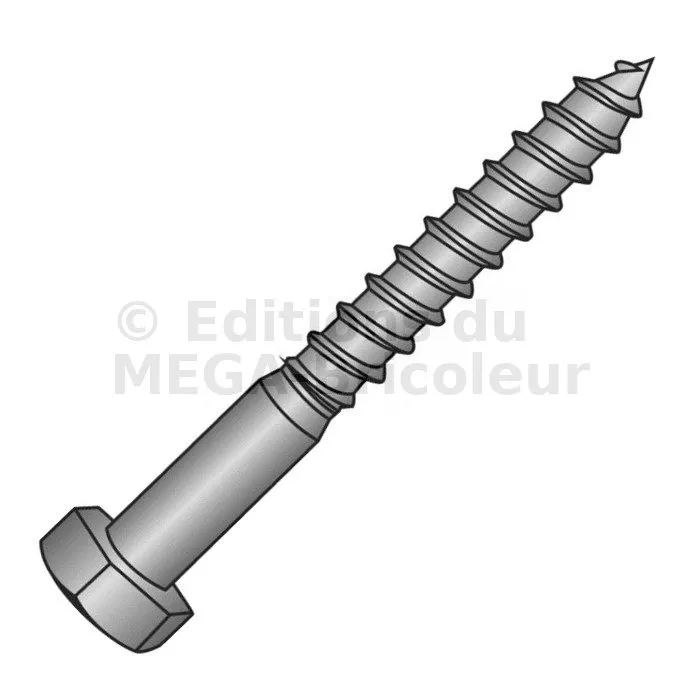

- 2 tirefonds LAG 10-50 en acier zingué blanc.
