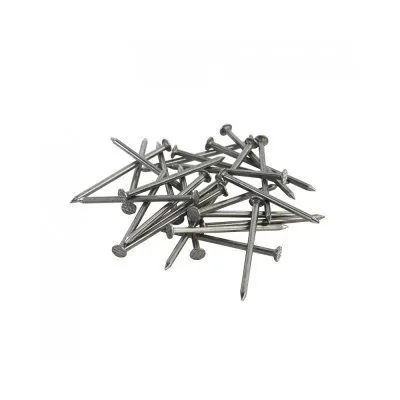

Pointe cannelée tête plate intérieur - Acier non traité, sans protection - FIRKU3.7X100 - Réf. 75005
-
Référence75005
-
MarqueSIMPSON Strong-Tie
-
FabricationFrançaise
-
ConditionnementBoîte de 540 pièces (5kg)
-
Diamètre de la tête9mm
Pointe cannelée tête plate - Acier non traité, sans protection - Pour l’intérieur
La pointe cannelée tête plate FIRKU est principalement utilisée pour la réalisation de charpente en intérieur.
Caractéristiques
Déclaration de performance : FR-DoP-h13/0009
Matière
- Acier non traité, sans protection.
Avantages
- Forme cannelée : fend moins le bois qu’une pointe de profil rond ou carré,
- Résistance à l’arrachement et au cisaillement de 25% supérieure à une pointe ronde ou carrée.
Applications
Support
- Bois massif, bois composite, bois lamellé-collé, …
Domaines d’utilisation
- Fixation de charpentes,
- Bâtiments agricoles, …
Données techniques
Dimensions
| Références | Code article | Dimensions [mm] | ||||
|---|---|---|---|---|---|---|
| d | l | da | Ah | ht | ||
| FIRKU2.3X60 | 75002 | 2.3 | 60 | 5.4 | 22.9 | 0.8 |
| FIRKU3.1X75 | 75003 | 3.1 | 75 | 7.3 | 41.9 | 1 |
| FIRKU3.4X90 | 74699-75004 | 3.4 | 90 | 9 | 47.8 | 1 |
| FIRKU3.7X100 | 74700-75005 | 3.7 | 100 | 9 | 63.6 | 1.1 |
| FIRKU4.3X125 | 75006 | 4.3 | 125 | 10.2 | 81.7 | 1.2 |
| FIRKU5.1X140 | 75007 | 5.1 | 140 | 12.2 | 116.9 | 1.5 |
| FIRKU5.5X180 | 75008 | 5.5 | 180 | 13.2 | 136.8 | 1.7 |
Propriétés Caractéristiques
| Références | Propriétés Caractéristiques | |||
|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique - My,k [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] | Capacité de résistance caractéristique en traction - ftens,k [kN] | |
| FIRKU2.3X60 | 1721 | 2.5 | 8.6 | NPD |
| FIRKU3.1X75 | 4902 | 2.5 | 8.6 | NPD |
| FIRKU3.4X90 | 6989 | 2.5 | 8.6 | NPD |
| FIRKU3.7X100 | 11163 | 2.5 | 8.6 | NPD |
| FIRKU4.3X125 | 11514 | 2.5 | 8.6 | NPD |
| FIRKU5.1X140 | 19890 | 2.5 | 8.6 | NPD |
| FIRKU5.5X180 | 24876 | 2.5 | 8.6 | NPD |
Se référer à l’ETA pour plus de détails.
NPD : Pas de performance déclarée ("No performance declared")
