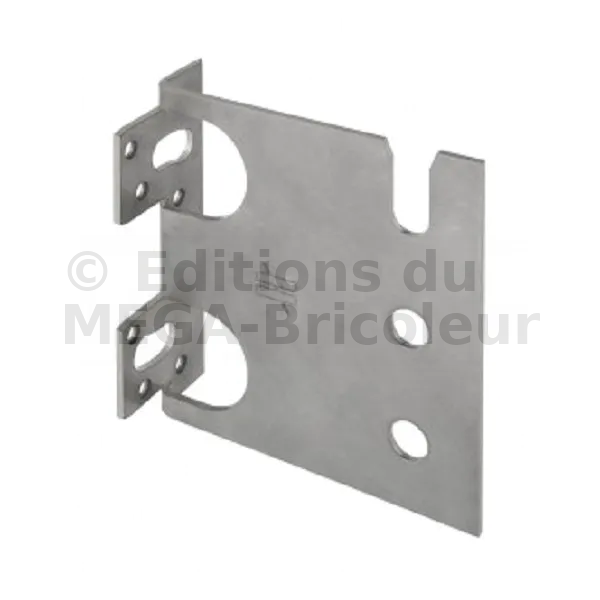

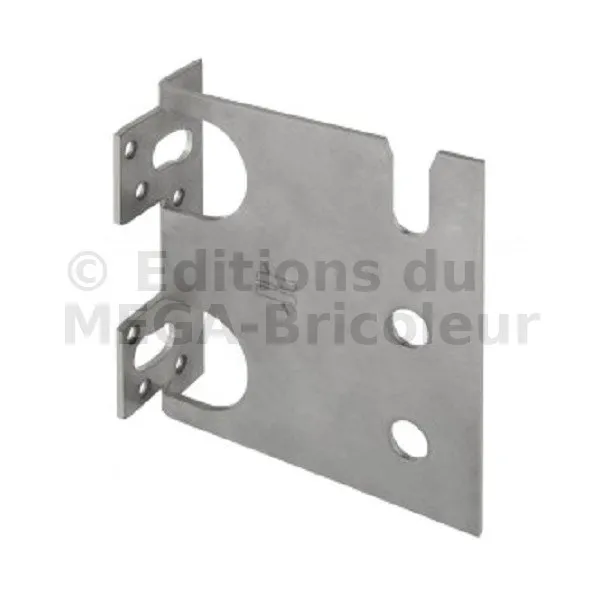

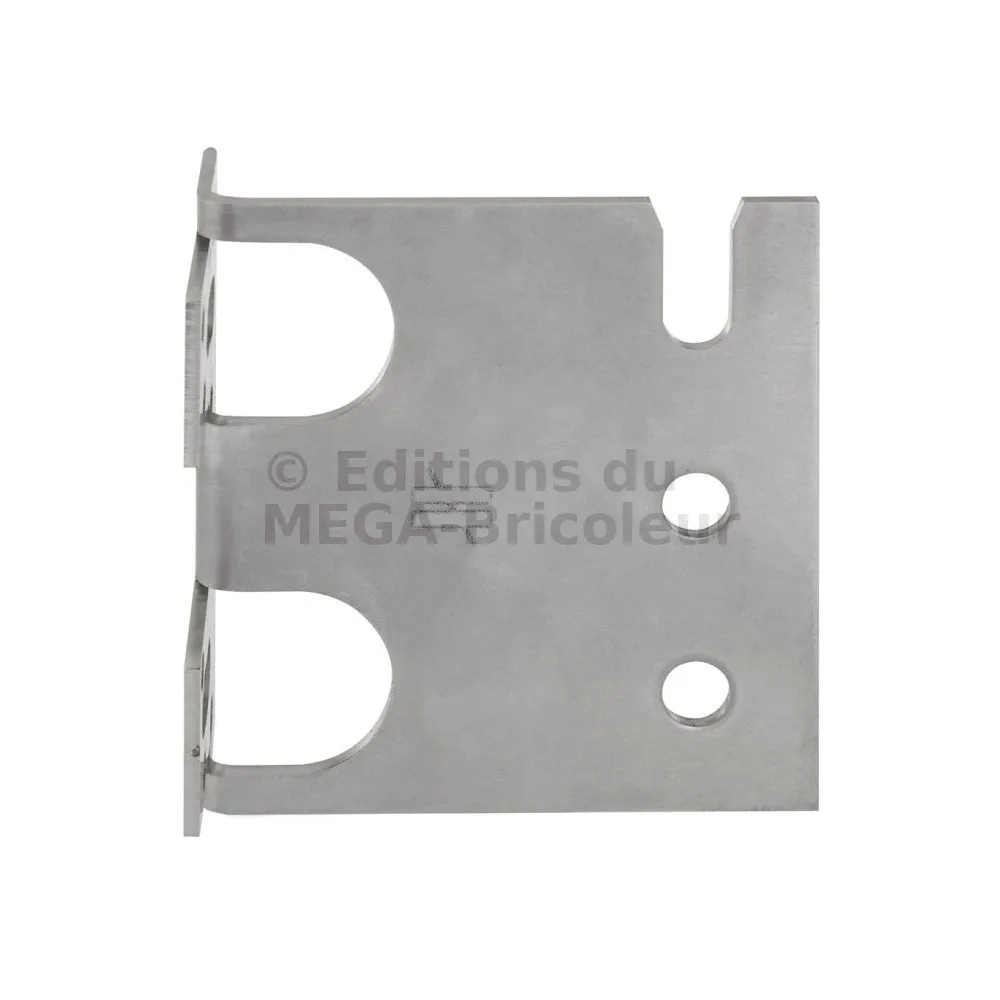

Étrier à âme intérieure - Inox A4 - Réf. CBH105/2.5S (…)

EN STOCK

Expédition immédiate disponible pour 5 unité(s).

16€⁴³

TTC / Etrier

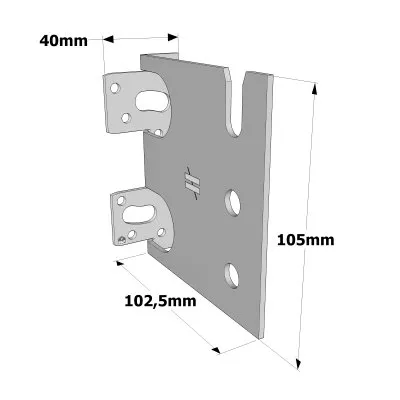

Profondeur :
- 102.5mm
Hauteur :
- 105mm
Autres choix

Référence
CBH105/2.5S
Epaisseur
2.5mm
Fabrication
Française
Matériau
Acier inoxydable A4 (316L) suivant NF EN 10088
Marque
SIMPSON Strong-Tie
Largeur minimale du bois porté
45mm
Perçages sur porteur Ø5 [mm]
8mm
Perçages sur porteur Ø11 [mm]
3mm
Largeur maximale du bois porté
100mm
Hauteur minimale du bois porteur
115mm
Largeur
40mm

Etrier à âme intérieure - Inox A4 - CBH105S

Agréments techniques :ETA-07/0245
Déclarations de performance :FR-DoP-e07/0245

Matière

Acier inoxydable A4 (316L) suivant NF EN 10088,
Épaisseur : 2,5 mm.

Avantages

Assemblage invisible,
Fixation sur bois ou sur béton,
Mise en œuvre optimisée conforme aux Eurocodes,
Connecteur en Inox compatible pour un usage en extérieur (Terrasse, pergola ...)

Applications

Support

Porteur : bois massif, bois composite, lamellé-collé, béton.
Porté : bois massif, bois composite, lamellé-collé.

Domaines d’utilisation

Pergola,
Terrasses.

Données techniques

Dimensions

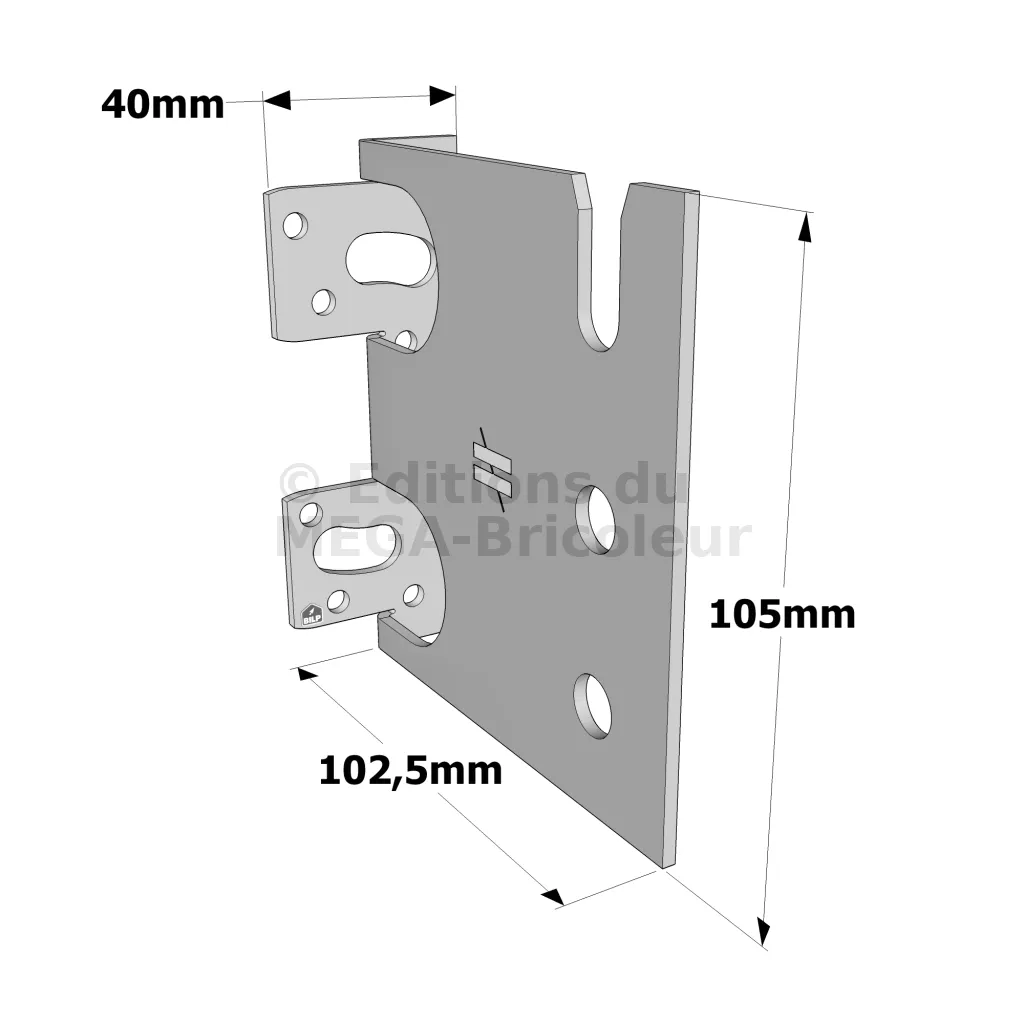

Références	Dimensions support [mm]	Dimensions poutre [mm]					Dimensions [mm]				Perçages sur porteur		Perçages sur porté
	Hauteur [mm]	Largeur		Hauteur			A	B	C	t	Ø10	Ø5	Ø11
	Min.	Min.	Max.	Min β=0	Min β<>0	Max.
CBH105/2.5S	115	45	100	115	2145	190	105	102.5	40	2.5	2	8	3

Valeurs caractéristiques

Solive sur poutre - 0° et 15°

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=0°						R1,k-Pente β=15°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					45	60	80	100	45	60	80	100
CBH105/2.5S	8	CSA5,0x40S	3	STD10	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2

Solive sur poutre - 30° et 45°

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=30°						R1,k-Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					45	60	80	100	45	60	80	100
CBH105/2.5S	8	CSA5,0x40S	3	STD10	10.2	10.2	10.2	10.2	-	-	-	-

Solive bois sur béton - 0° et 15°

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=0°						R1,k-Pente β=15°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					45	60	80	100	45	60	80	100
CBH105/2.5S	8	CSA5,0x40S	3	Ø8**	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2

** Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrages typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (notre logiciel gratuit Anchor Designer est disponible sur notre site internet).

Solive bois sur béton - 30° et 45°

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=30°						R1,k-Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					45	60	80	100	45	60	80	100
CBH105/2.5S	8	CSA5,0x40S	3	Ø8**	10.2	10.2	10.2	10.2	-	-	-	-

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fixations
Bois/Bois :
Porteur :

Vis CSA5,0x40S mm conformes à l‘ETE-04/0013.
Porté :
Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois).

Bois/Support rigide :
Porteur béton :

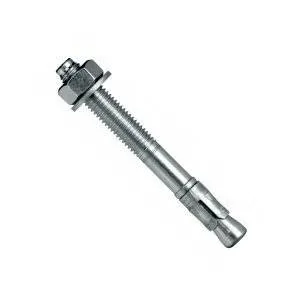

Cheville mécanique Ø10 mm : BOAX-M10-92/10 A4.
Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25 A4

Porteur acier :

Boulon Inox Ø10 mm

Porté :

Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STD10/X)

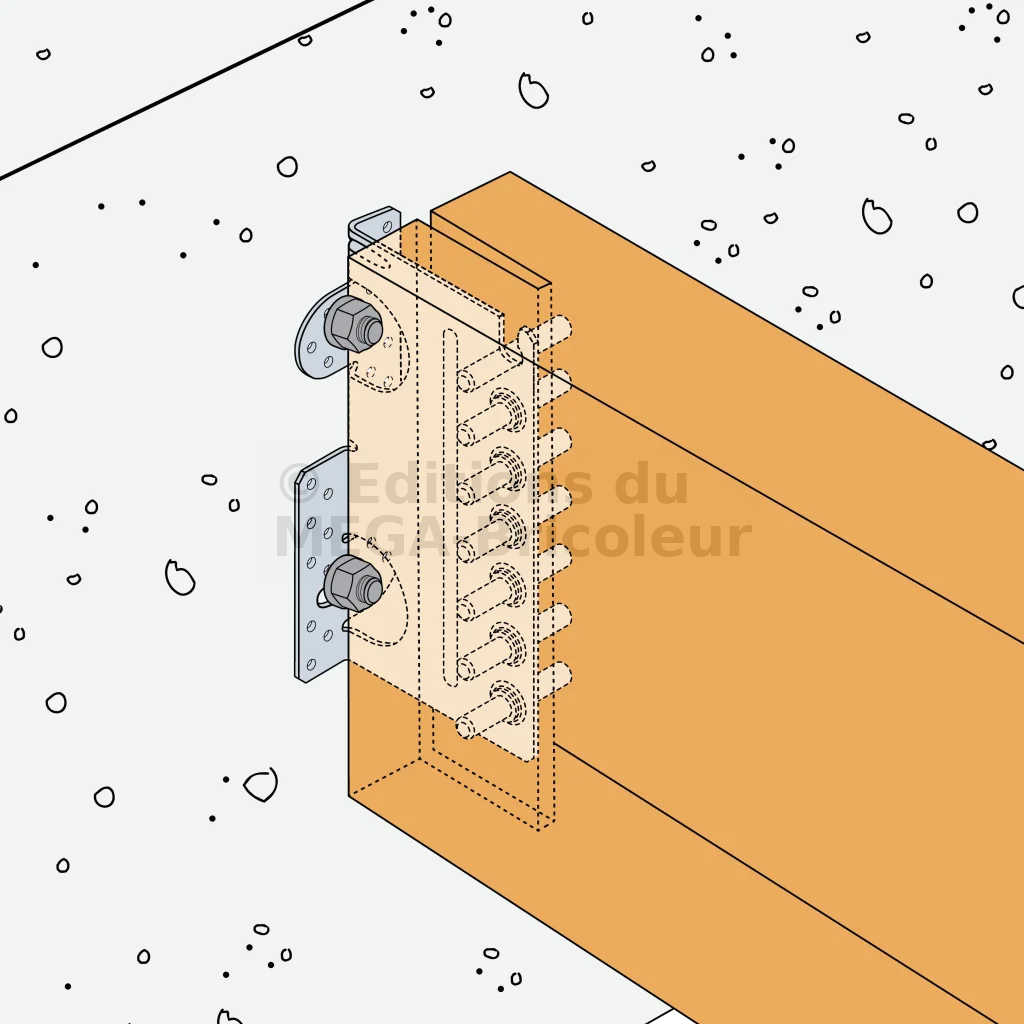

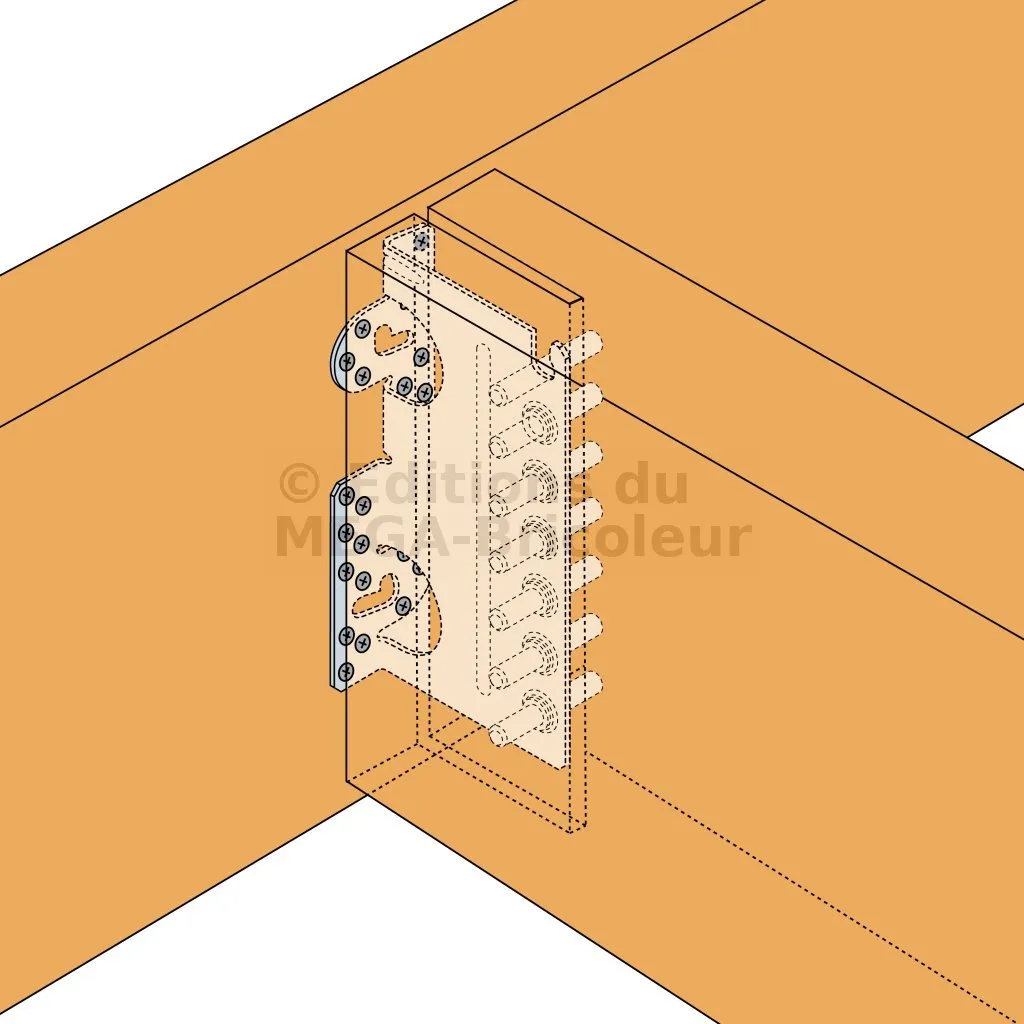

Installation
1. Réaliser une entaille verticale de largeur 9 mm dans la poutre portée,
2. Identifier la position des broches sur la poutre portée,
3. Percer transversalement la poutre portée pour y insérer les broches (diamètre de perçage en fonction du diamètre de la broche),
4. Insérer la 1ère broche supérieure dans la poutre portée.
5. Fixer l’étrier sur le support à l’aide des fixations adaptées,
6. Présenter la poutre sur l’étrier. La 1ère broche installée se place alors dans le perçage ouvert de l’étrier,
7. Insérer les deux broches restantes.
