Vis BOIS structurelle (ossature bois, charpente, (…)

bientôt DISPO

Expédition estimée dans 10 jours.

26€⁴⁰

TTC / pièce
soit 660.00€ pour 25 pièces

Diamètre :
- 10mm
Longueur :
- 600mm
Matériaux :
- Acier zingué blanc
Marque :
- SIMPSON Strong-Tie
Conditionnement :
- 25 vis
Autres choix

Référence
ESCRFT10.0X600
Fabrication
Française
Empreinte
T-50
Marque
SIMPSON Strong-Tie
Diamètre de la tête
6.1mm
Longueur du filet
576 mm
Finition
Finition bichromatée suivant NF EN ISO 2081

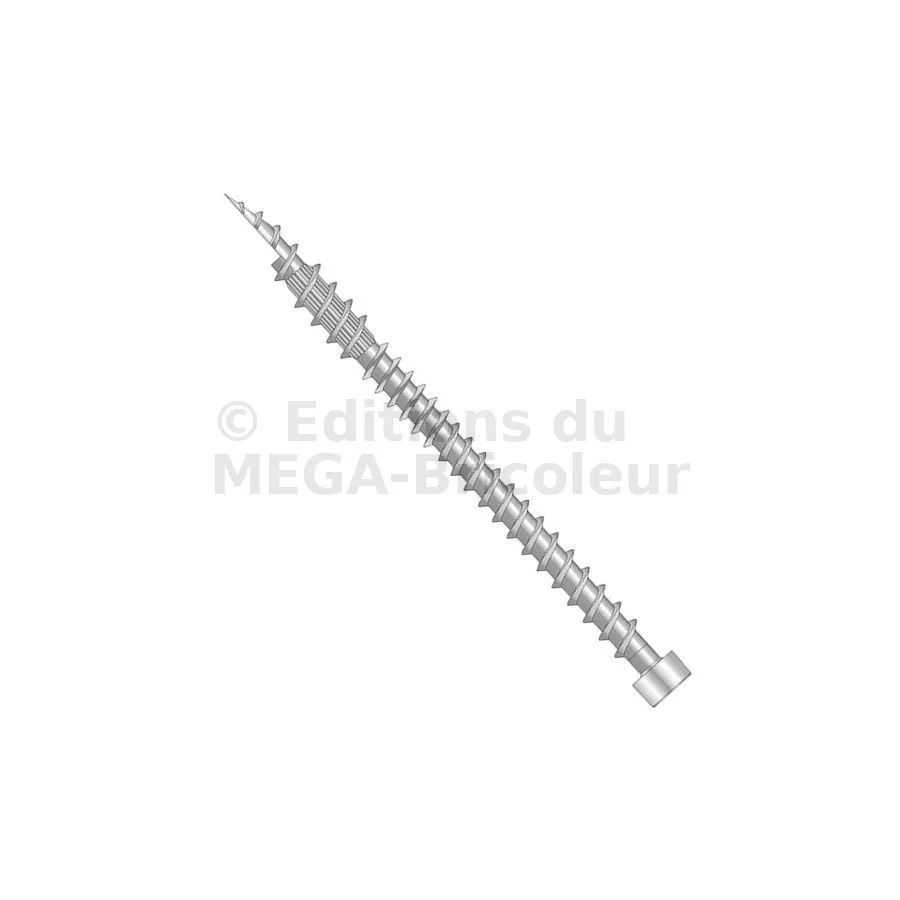

Vis structurelle à tête cylindrique filetage total ESCRFT

La vis à bois structurelle à tête cylindrique filetage total ESCRFT est conçue pour l’ossature bois, la charpente et le renforcement. Cette référence est utilisée pour une large gamme d’applications dans la construction bois professionnelle.

Caractéristiques

Agréments techniques : EN-ETA-13/0796

Déclarations de performance : FR-DoP-e13/0796

Matière

Acier zingué blanc,
Finition bichromatée suivant NF EN ISO 2081.

Avantages

Tête cylindrique : diminue l’éclatement du bois et rend la fixation invisible dans le bois,
Filetage total : excellentes valeurs d’arrachement et de compressions,
Demi pointe : réduction des distances au bord, diminution du couple de serrage de 50%, amorce en position oblique.

Applications

Support

Bois massif,
Bois lamellé-collé,
Panneaux à base de bois.

Domaines d’utilisation

Assemblages bois sur bois, renforcements, bois lamellé, CLT, panneaux à base de bois,
Idéal pour les applications par paires croisées.

Données techniques

Dimensions

Le site montre de nombreux schémas

Echangeur - vue sur les entretoises

Références	Dimensions fixations [mm]					Embout
	d	l	da	d1	lg
ESCRFT10.0X450	10	450	13.4	6.1	426	T-50
ESCRFT10.0X500	10	500	13.4	6.1	476	T-50
ESCRFT10.0X600	10	600	13.4	6.1	576	T-50
ESCRFT10.0X800	10	800	13.4	6.1	776	T-50
ESCRFT10.0X1000	10	1000	13.4	6.1	976	T-50

Valeurs Caractéristiques

Références	Moment d’écoulement plastique caractéristique [Nm]	Paramètre de résistance caractéristique à l’arrachement [N/mm²]	Résistance caractéristique en traction - ftens,k [kN]	Paramètre de résistance caractéristique à la traversée de tête [Nm]
ESCRFT10	36.7	12.5	40	55

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Espacements et distances minimales - Vis chargées en cisaillement

Références	Distances minimum pour les vis chargées en cisaillement [mm]
	Angle entre l’axe de l’effort et le fil = 0°						Angle entre l’axe de l’effort et le fil = 90
	a1.0	a2.0	a3.t.0	a3.c.0	a4.t.0	a4.c.0	a1.90	a2.90	a3.t.90	a3.c.90	a4.t.90	a4.c.90
ESCRFT10	50	40	80	40	30	30	40	40	80	70	40	30

a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.

Espacements et distances minimales - Vis chargées axialement

Références	Distances minimum pour les vis chargées axialement [mm]
	a1	a2	a3.c	a4.c
ESCRFT10	50	50	50	40

Résistances caractéristiques - Bois / Bois

Références	Résistances caractéristiques - Bois / Bois C24
	Axial		Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN]							Cisaillement perpendiculaire au fil en fonction de t1 [Rv.90.k] [kN]
	t1 [mm]	Rax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
ESCRFT10.0X450	225	24.25	-	9.1	9.77	10.01	10.01	10.01	10.01	-	6.59	7.02	8.18	8.18	8.18	8.18
ESCRFT10.0X500	250	27.38	-	9.1	9.77	10.01	10.01	10.01	10.01	-	6.59	7.02	8.18	8.18	8.18	8.18
ESCRFT10.0X600	300	33.63	-	9.1	9.77	10.01	10.01	10.01	10.01	-	6.59	7.02	8.18	8.18	8.18	8.18
ESCRFT10.0X800	400	40	-	9.1	9.77	10.01	10.01	10.01	10.01	-	6.59	7.02	8.18	8.18	8.18	8.18
ESCRFT10.0X1000	500	40	-	9.1	9.77	10.01	10.01	10.01	10.01	-	6.59	7.02	8.18	8.18	8.18	8.18

Ces résistances sont valables pour :

Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
Une vis dont l’axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.
Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l’épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.

Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :

L’effort à 0° du fil des deux bois Rv, 0°, k
Axe de l’effort à 90° du fil des deux bois Rv, 90°, k
-* Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L’hypothèse de pré perçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l’élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l’EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.

Résistances caractéristiques - paire de vis croisées

Références	Résistances caractéristiques - Paire de vis croisées
	Élément porteur	Élément porté			Distance d’insertion		Valeurs caractéristiques (extraction/flambement) Rv,k,paire = min(Rw,k,paire ; Rbuck,k,paire) [kN]
		hj min [mm]	1 paire	2 paires	m [mm]	mi [mm]	1 paire		2 paires
			bj min [mm]	bj min 2 [mm]			Rw.k.pair [kN]	Rbuck.k.pair [kN]	Rw.k.pair [kN]	Rbuck.k.pair [kN]
ESCRFT10.0X450	170	331	105	155	164	169	34.29	17.14 + 19.62 /kmod	64	31.99 + 36.62 /kmod
ESCRFT10.0X500	187	366	105	155	181	186	38.71	19.35 + 19.62 /kmod	72.2	36.12 + 36.62 /kmod
ESCRFT10.0X600	223	437	105	155	217	222	47.55	23.77 + 19.62 /kmod	88.7	44.36 + 36.62 /kmod
ESCRFT10.0X800	293	578	105	155	287	292	56.57	28.28 + 19.62 /kmod	105.6	52.78 + 36.62 /kmod
ESCRFT10.0X1000	364	719	105	155	358	363	56.57	28.28 + 19.62 /kmod	105.6	52.78 + 36.62 /kmod
