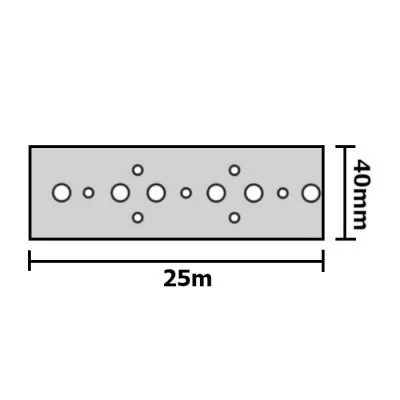

Feuillard perforé - Inox A2 - Largeur : 40mm, épaisseur : 2mm, Longueur : 25m - Réf. FPIX40/2/25
-
RéférenceFPIX40/2/25
-
Epaisseur2mm
-

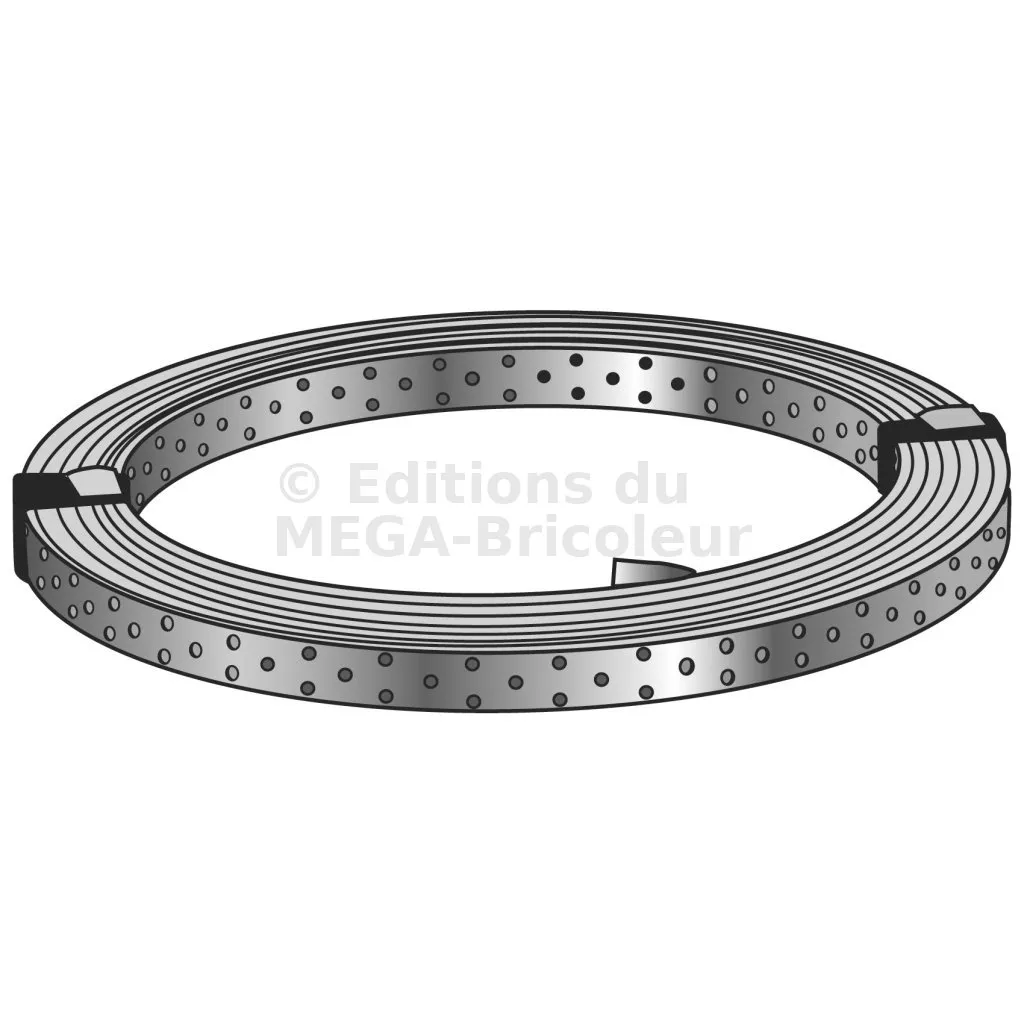

ConditionnementRouleau de 25m
-
FabricationFrançaise
-
MatériauAcier inoxydable A2 suivant NF EN 10088
-
MarqueSIMPSON Strong-Tie
-
Trous de perçagetaille : Ø5 ; taille : Ø8
-
Section minimale [mm²]60mm²
-
Longueur25m
Caractéristiques
- Déclaration de performance (DOP) : fr-dop-h10-0001.pdf
Matière
- Acier inoxydable A2 suivant NF EN 10088,
- Épaisseur : 1 à 2 mm selon les modèles.
Avantages
- Souplesse de mise en œuvre,
- Utilisable en atmosphère agressive.
Applications
Support
- Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton,
- Porté : bois massif, bois composite, bois lamellé-collé, profil acier ou PVC.
Domaines d’utilisation

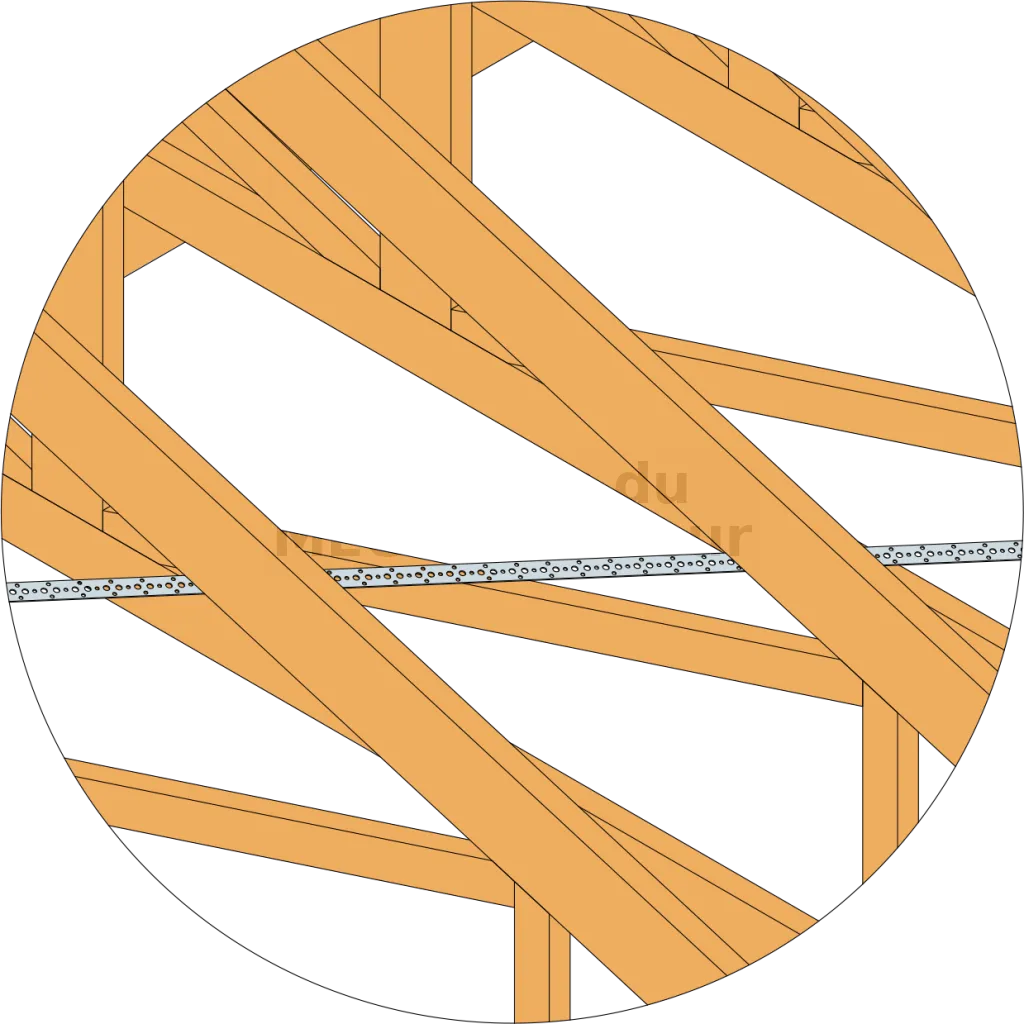

- Antiflambement des charpentes et bardage bois,
- Fixation de gaines,
- Réalisation d‘assemblages divers,
- Reprise de charge au soulèvement.
Données techniques

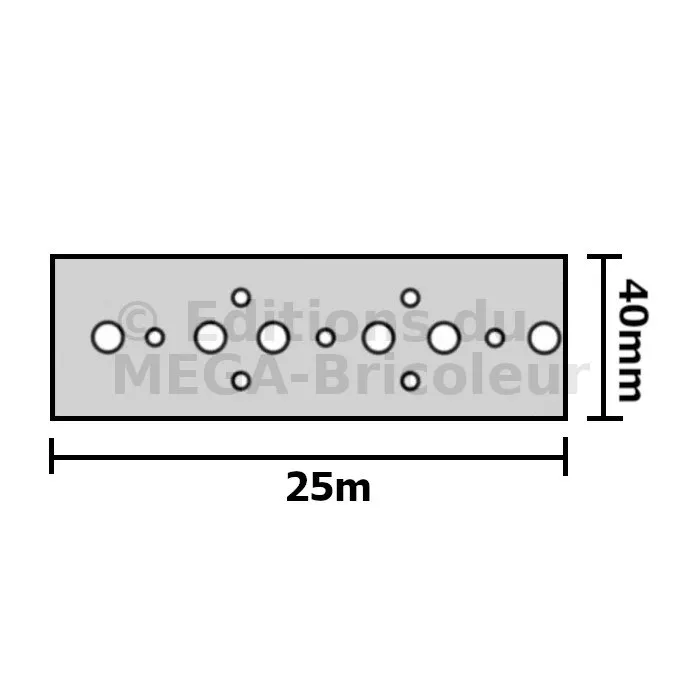

Dimensions
| Références | Dimensions | Perçages | Section minimale [mm²] | |||
|---|---|---|---|---|---|---|
| A [mm] | B [m] | t [mm] | Taille | Taille | ||
| FPIX20/0.8/10 | 20 | 10 | 0.8 | Ø5 | Ø7 | 8 |
| FPIX30/1,5/25 | 30 | 25 | 1.5 | Ø5 | Ø8 | 30 |
| FPIX40/2/25 | 40 | 25 | 2 | Ø5 | Ø8 | 60 |
Performances du produit
| Références | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|
| R1,k* | |||||
| Valeur maximum | CNA4,0X35 | CNA4,0X40 | CNA4,0X50 | CNA4,0X60 | |
| FPIX20/0.8/10 | 3,9 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
| FPIX30/1,5/25 | 12,3 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
| FPIX40/2/25 | 21,8 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
* R1,k est calculée à partir des capacités des pointes et ne doit pas excéder la valeur maximale.
n = nombre effectif de pointes sur une ligne suivant l’Eurocode 5 8.3.1.1 (8)
