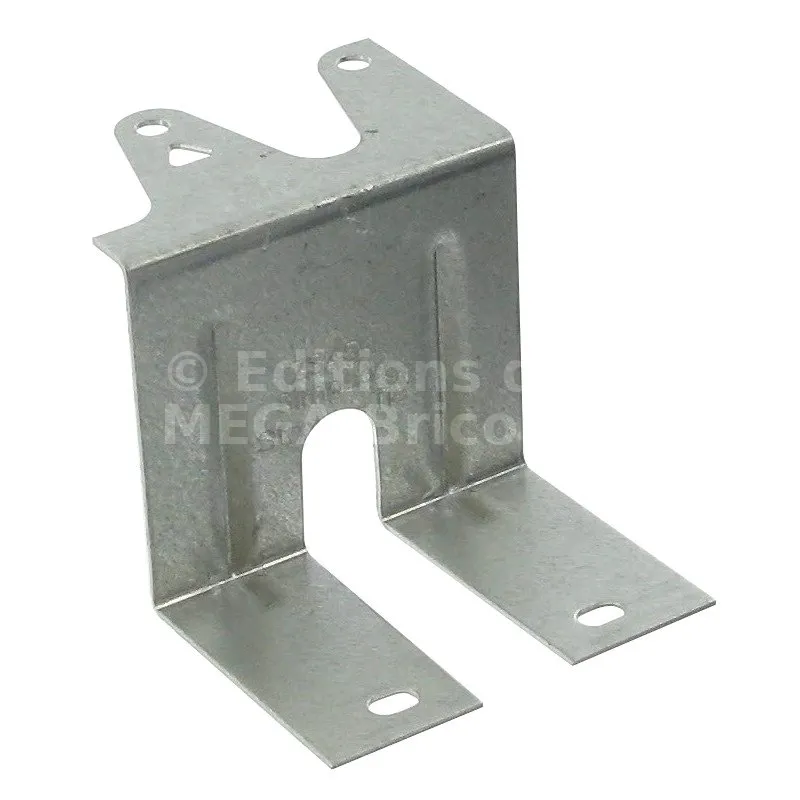

Clip pour poutres en I - Réf. ZS38N
-
RéférenceZS38N
-
Epaisseur0.9mm
-
FabricationFrançaise
-
MatériauAcier galvanisé DX51D + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-

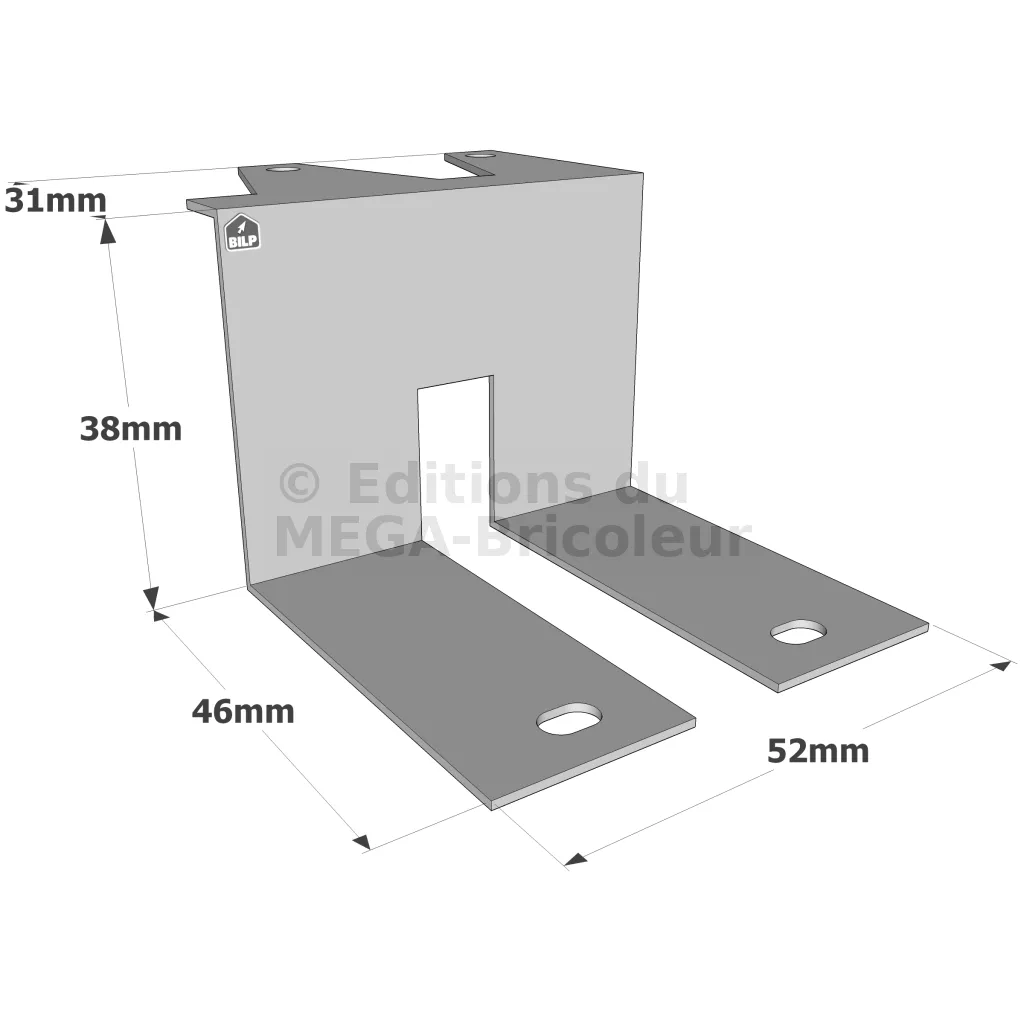

Profondeur (C)46mm
-
Profondeur (F)31mm
-
Fixation4 ø3.75x30mm
-
Largeur52mm
Caractéristiques
Déclarations de performance : FR-DoP-e17/0554
Agréments techniques : ETA-17/0554
Matière
- Acier galvanisé DX51D + Z275 suivant NF EN 10346,
- Épaisseur : 0,9 mm.
Avantages
- Permet l’utilisation des chutes de poutre en I en tant qu’entretoise.
Applications
Support
- Porteur : Bois massif, bois composite, bois lamellé-collé, ...
- Porté : poutre en I, LVL, PSL, LSL, ...
Domaines d’utilisation
- Fixation de solives,
- Chevêtres,
- Entretoises,
- Poutres en I,
- Plancher, ...
Données techniques
Valeurs Caractéristiques
L’établi terminé, vue de face
| Références | Dimensions [mm] | Fixations | Valeurs Caractéristiques [kN] | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | Ep. | Bois C24 | Poutre en I | ||
| ZS38N | 52 | 38 | 46 | 31 | 0.9 | 4 ø3.75x30 | 3.6 | 3.8 |
| ZS45N | 52 | 45 | 39 | 31 | 0.9 | 4 ø3.75x30 | 3.6 | 3.8 |
Fixation
- Pointes torsadées Ø 3,75x30 (utiliser toutes les pointes spécifiées dans le tableau).
Installation

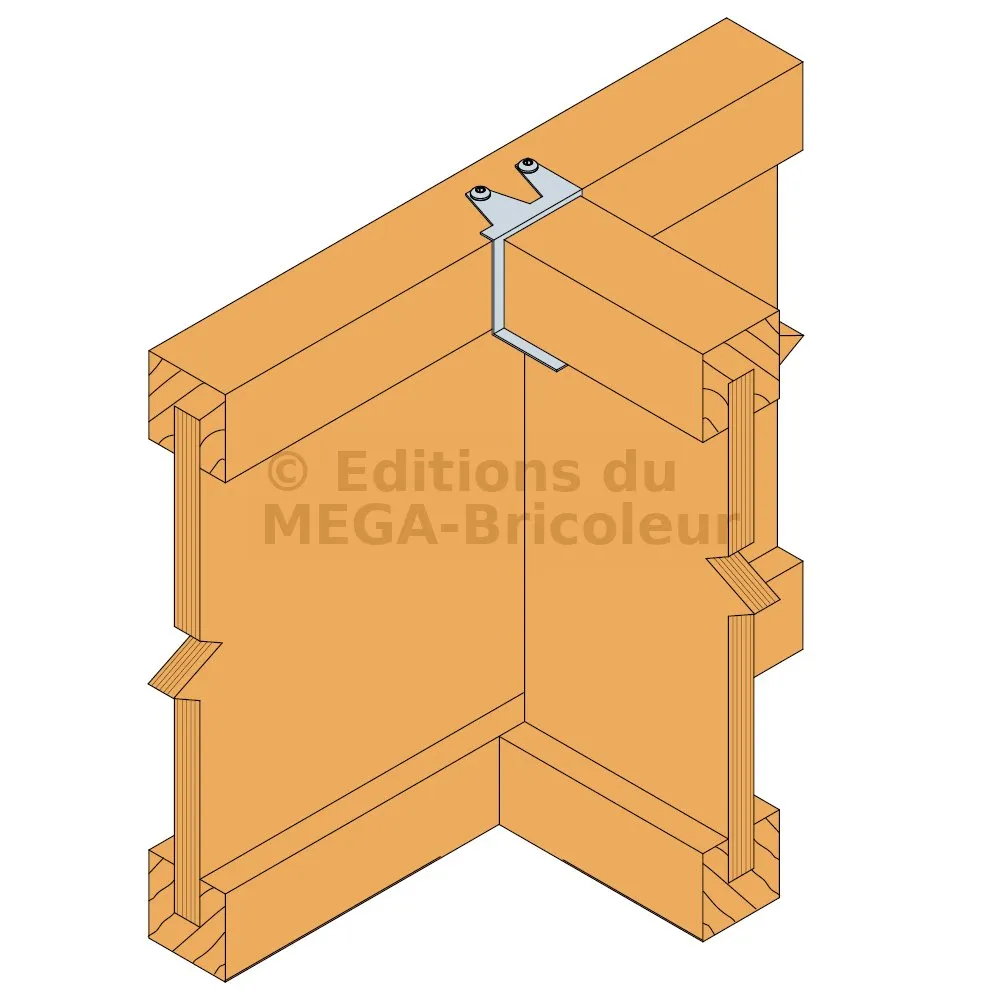

1. Fixer la patte horizontale inférieure des clips ZS sous la membrure haute des entretoises de poutres en I, à l’aide de pointes torsadées N3.75x30.
2. Positionner les entretoises entre les poutres en I du solivage.
3. Fixer les clips par-dessus la membrure haute des poutres en I du solivage à l’aide de pointes torsadées N3.75x30.
