Etrier à angle 45° (droit et gauche) - Réf. ET260_30

bientôt DISPO
Expédition dans moins de 7 jours.
10€06
  HT  / pièce
soit 301.87€ pour 30 pièces
(362.24 € TTC)
    • 95mm
    • 67mm
    • 30 pièces
  • Autres choix

  • Référence
    ET260_30
  • Epaisseur
    1,5mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Hauteur poutre max.
    145mm
  • Hauteur poutre min.
    97mm
  • Largeur poutre
    47mm
  • Perçages sur porteur Ø5 [mm]
    16
  • Perçages sur porté Ø5 [mm]
    10
  • Perçages sur porteur Ø11 [mm]
    2
  • Profondeur (C)
    55mm
  • Largeur (D)
    177mm
  • Largeur (F)
    35mm

Caractéristiques

Déclarations de performance : FR-DoP-e07/0234 ;
Agréments techniques : ETA-07/0234 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 1,5 mm.

Avantages

  • Utilisable en angle à 45° gauche ou droit,
  • Fixation sur bois ou sur béton.

Applications

Support

  • Porteur : bois massif, bois composite, lamellé-collé, béton, acier,
  • Porté : bois massif.

Domaines d’utilisation

  • Fixation de fermettes.

Données techniques

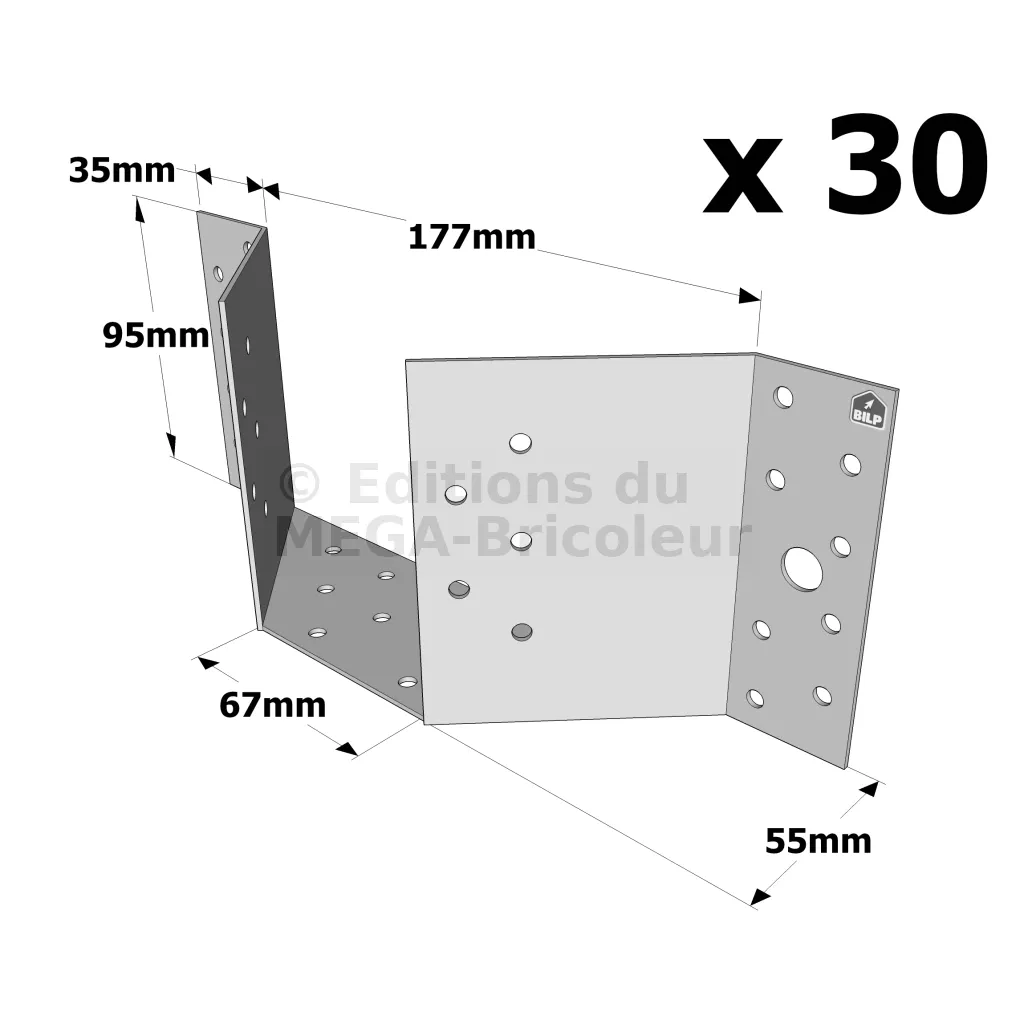

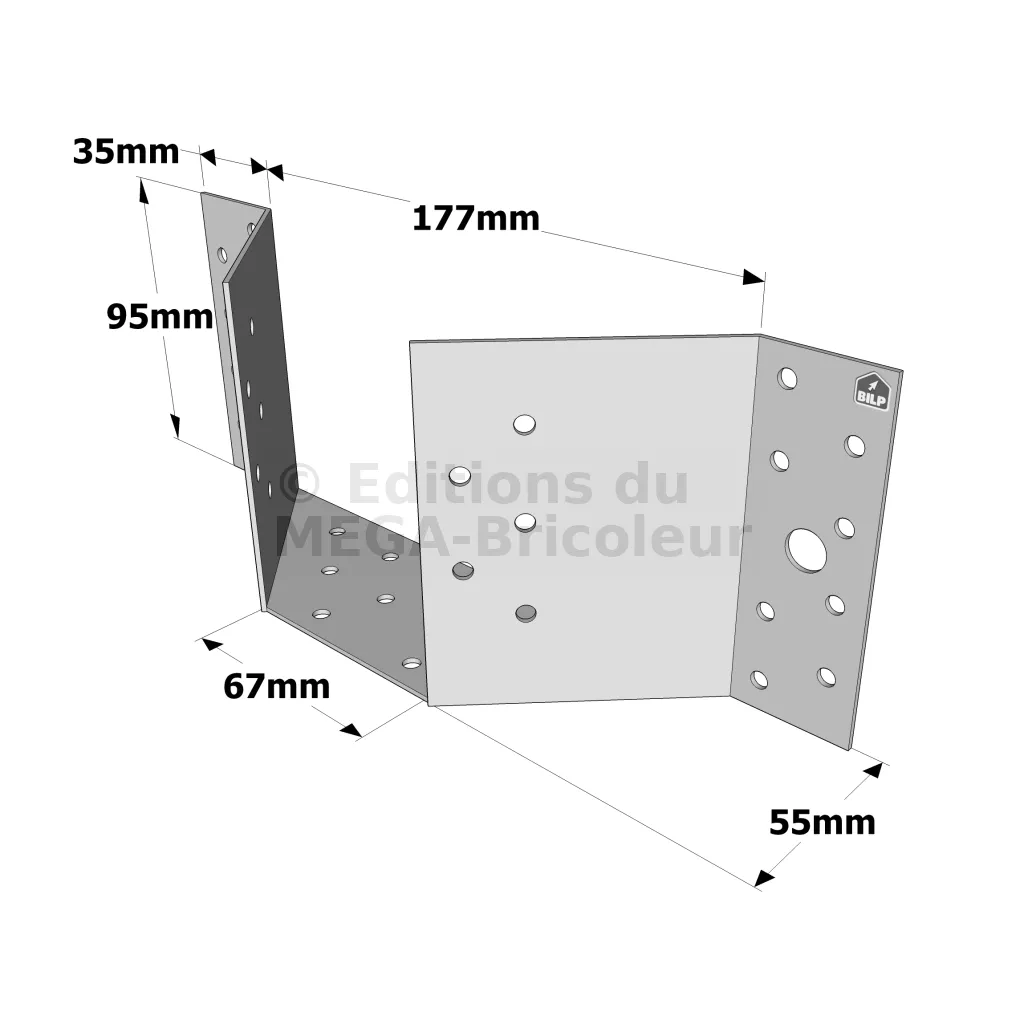

Dimensions

Les 8 tiroirs métalliques
La poignée articulée
RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur A B C D F t Ø5 Ø11 Ø5
Min. Max.
ET248 38 97 145 59 92 65 189 46 1.5 14 2 6
ET260 47 97 145 67 95 55 177 35 1.5 16 2 10
ET301 2x38 97 145 108 95 55 218 35 1.5 16 2 16

Valeurs caractéristiques - Solive sur poutre

Les 8 tiroirs métalliques
RéférencesFixationsValeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k
Qté Qté CNA4,0x35 CNA4,0x35
ET248 14 6 8.7 2
ET260 16 10 10.5 5.4
ET301 16 16 11.2 6.3

Utiliser une équerre à angle ajustable LS30 pour augmenter la stabilité si la hauteur du porté est supérieure à 195mm

Valeurs caractéristiques - Bois sur béton

L’étau mobile
Le mini-tableau électrique
RéférencesFixationsValeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k
Qté Type Qté Type CNA4,0x35
ET248 2 Ø10 14 CNA** 8.7
ET260 2 Ø10 16 CNA** 10.5
ET301 2 Ø10 16 CNA** 11.2

Utiliser une équerre à angle ajustable LS30 pour augmenter la stabilité si la hauteur du porté est supérieure à 195mm.

* Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs décrites dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (Notre logiciel gratuit Anchor Designer est disponible sur notre site internet).

** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans l’aile A. Les valeurs dépendent du type de fixations utilisées.
