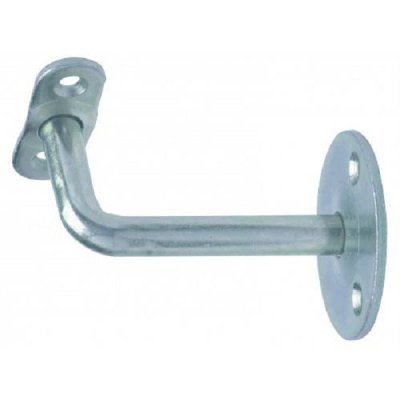

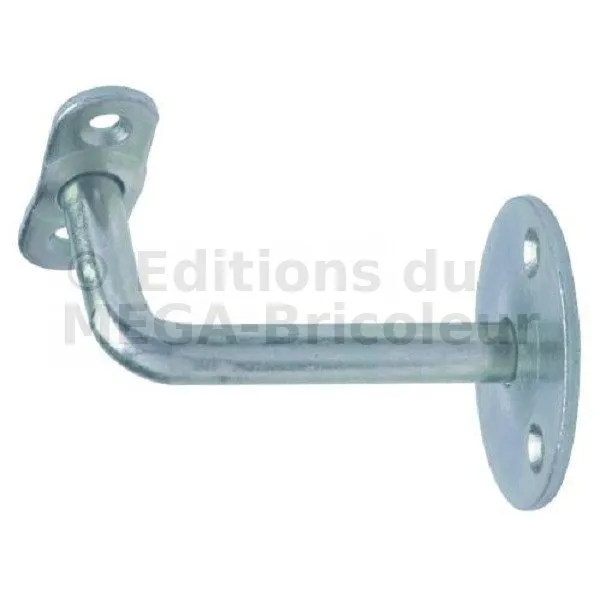

Support de rampe coudé SRC pour main courante - Réf. SRC_20
Les supports de rampe SRC facilitent la mise en œuvre de main courante.
-
RéférenceSRC_20
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025,
-
MarqueSIMPSON Strong-Tie
-
Largeur (B)55mm
-
Finitionélectro-zinguée blanc suivant NF EN ISO 2081
-
Hauteur (D)44mm
-
Diamètre (A)61mm
-
Code EAN-
-
Largeur (C)82mm
Caractéristiques
Matière
- Acier S235JR suivant NF EN 10025,
- Finition électrozinguée blanc suivant NF EN ISO 2081.
Avantages
- Installation rapide et simple.
Applications
Support
- Porteur : bois, béton, acier, …
- Porté : bois massif, bois composite, lamellé-collé, profilés acier, aluminium, …
Domaines d’utilisation
- Support de rampe,
- Support de main courante, …
Données techniques

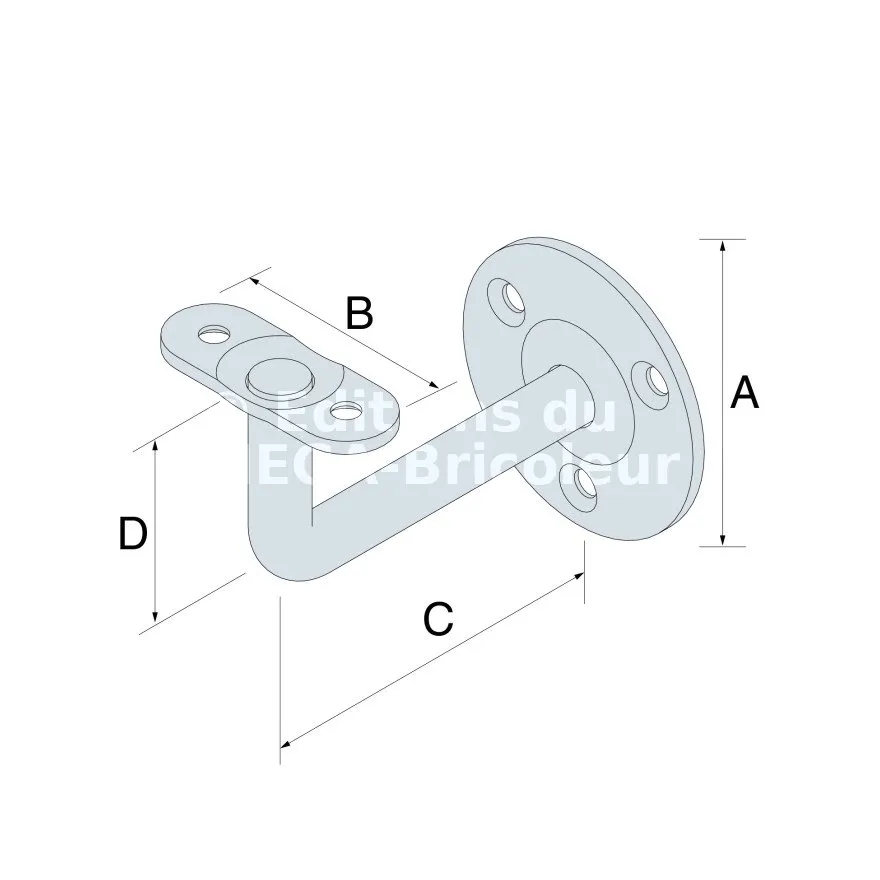

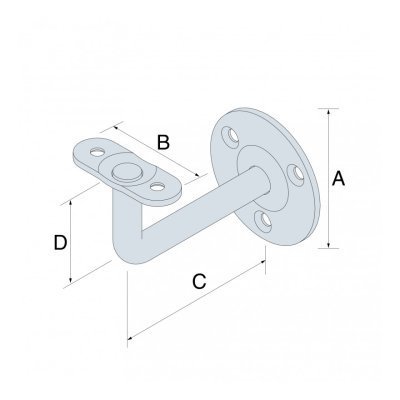

Dimensions
Références | Dimensions [mm] | Perçages [mm] | ||||
---|---|---|---|---|---|---|
A | B | C | D | Nombre | Diamètre | |
SRC | Ø61 | 55 | 82 | 44 | 5 | Ø6 |
Fixations
Support bois :
Support béton :
Support acier :
Pièce portée :

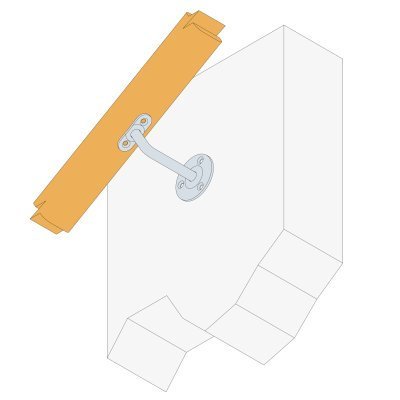

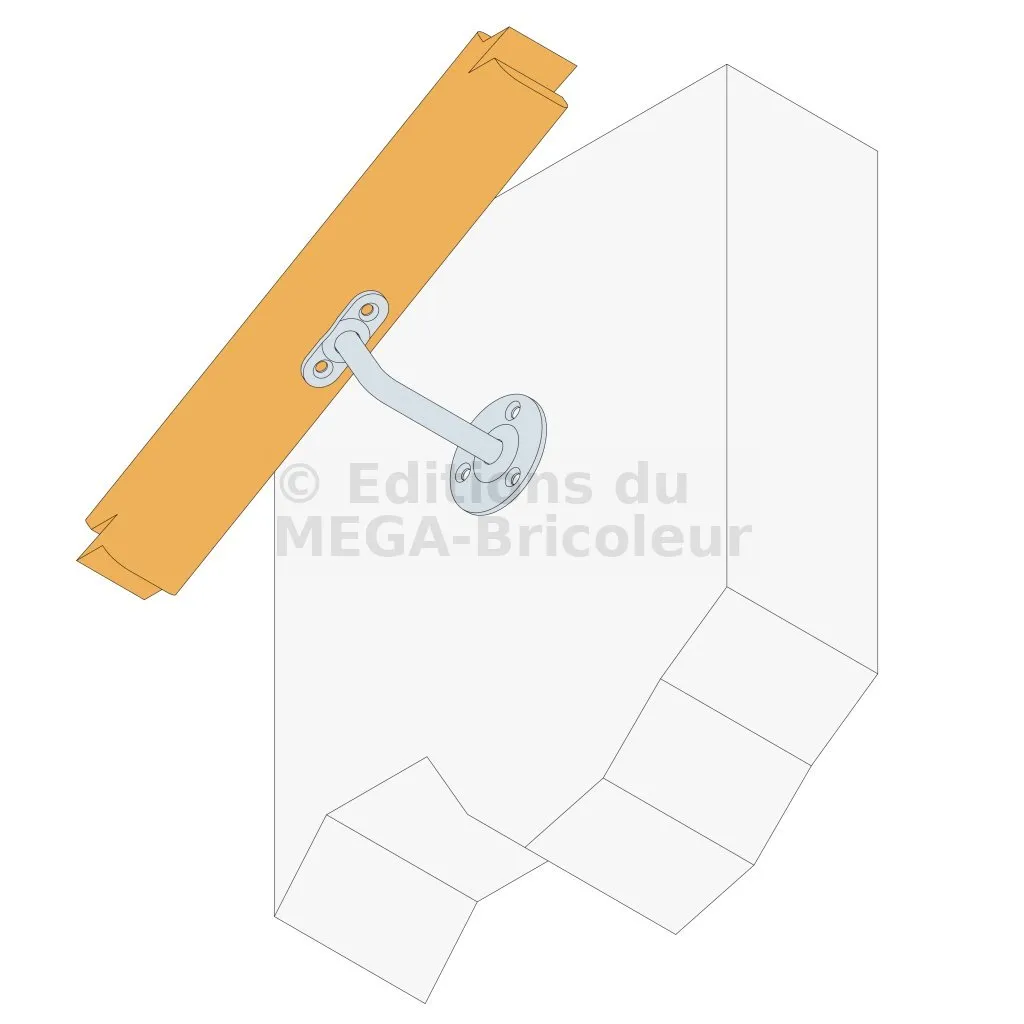

Installation
1. Positionner le support de rampe sur le porteur.
2. Fixer le support de rampe au porteur.
3. Présenter la rampe à fixer.
4. Fixer la rampe au support de rampe.
